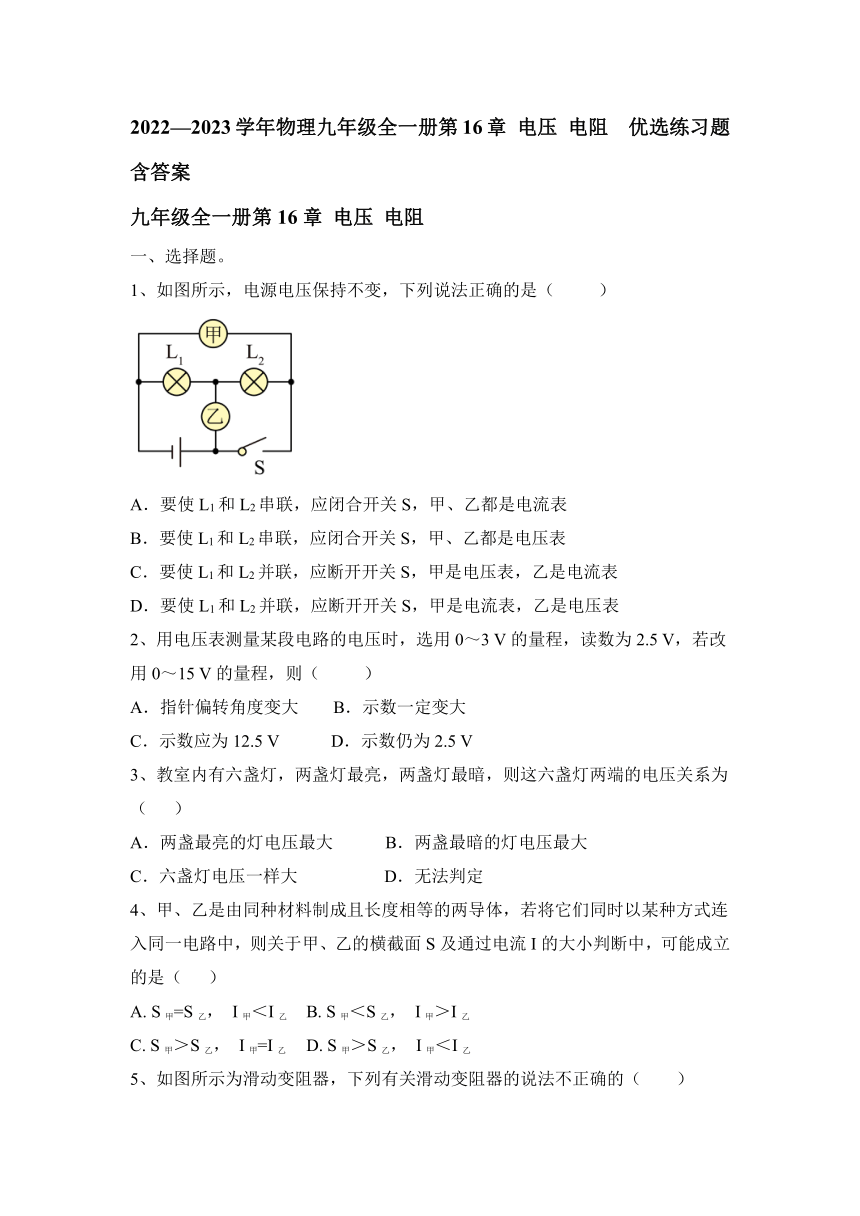

2022—2023学年物理九年级全一册第16章 电压 电阻 优选练习题（含答案）

2022—2023学年物理九年级全一册第16章 电压 电阻 优选练习题含答案
九年级全一册第16章 电压 电阻
一、选择题。
1、如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表
B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表
C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表
D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表
2、用电压表测量某段电路的电压时，选用0～3 V的量程，读数为2.5 V，若改用0～15 V的量程，则（ ）
A．指针偏转角度变大 B．示数一定变大
C．示数应为12.5 V D．示数仍为2.5 V
3、教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（ ）
A．两盏最亮的灯电压最大 B．两盏最暗的灯电压最大
C．六盏灯电压一样大 D．无法判定
4、甲、乙是由同种材料制成且长度相等的两导体，若将它们同时以某种方式连入同一电路中，则关于甲、乙的横截面S及通过电流I的大小判断中，可能成立的是（ ）
A. S甲=S乙， I甲＜I乙 B. S甲＜S乙， I甲＞I乙
C. S甲＞S乙， I甲=I乙 D. S甲＞S乙， I甲＜I乙

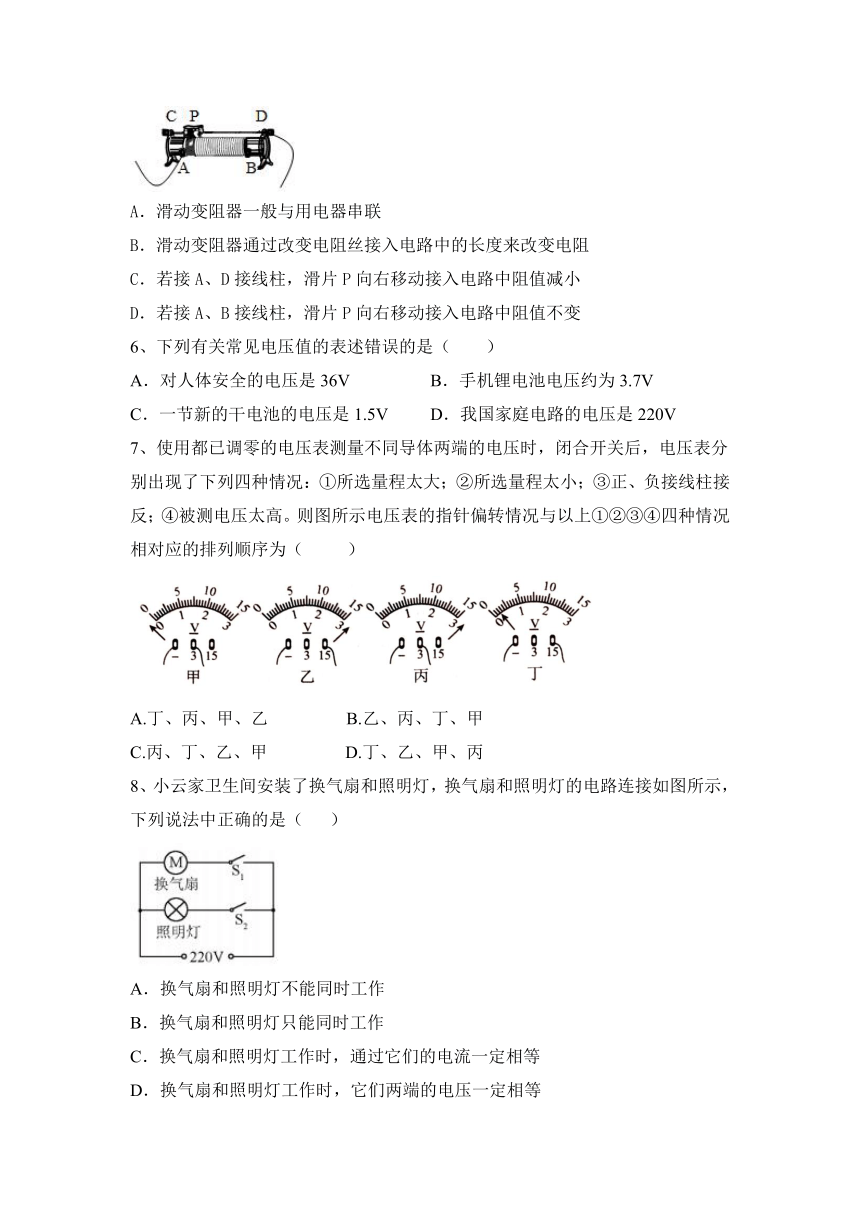

5、如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（　　）
A．滑动变阻器一般与用电器串联
B．滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻
C．若接A、D接线柱，滑片P向右移动接入电路中阻值减小
D．若接A、B接线柱，滑片P向右移动接入电路中阻值不变
6、下列有关常见电压值的表述错误的是（　　）
A．对人体安全的电压是36V B．手机锂电池电压约为3.7V
C．一节新的干电池的电压是1.5V D．我国家庭电路的电压是220V
7、使用都已调零的电压表测量不同导体两端的电压时，闭合开关后，电压表分别出现了下列四种情况：①所选量程太大；②所选量程太小；③正、负接线柱接反；④被测电压太高。则图所示电压表的指针偏转情况与以上①②③④四种情况相对应的排列顺序为（ ）
A.丁、丙、甲、乙 B.乙、丙、丁、甲
C.丙、丁、乙、甲 D.丁、乙、甲、丙
8、小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
9、关于电阻，下列说法中正确的是（ ）
A． 绝缘体不容易导电，是因为它们没有电阻
B． 导体和绝缘体的电阻大小只跟材料有关
C． 将一根铜导线均匀拉长后，其电阻变大
D． 铜导线的电阻一定比铝导线的电阻小
10、如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（　　）
A． B．
C． D．
11、如图是用电压表测灯泡两端电压的电路，其中电压表使用正确的是（ ）
12、关于燃料的热值,以下说法正确的是（ ）
A.燃料不完全燃烧时的热值比完全燃烧时的热值小
B.0.5g汽油和2kg汽油,它们的热值一样大
C.当燃料未燃烧时,其热值为零
D.煤油的热值比酒精大,就是说煤油完全燃烧放出的热量比酒精多
13、下列说法正确的是（ ）
A． 导体两端电压为零时，导体电阻消失
B． 导体的电阻越大，通过它的电流越小
C． 通过导体的电流越大，说明导体的电阻越小
D． 导体的电阻越大，它对电流的阻碍作用越大

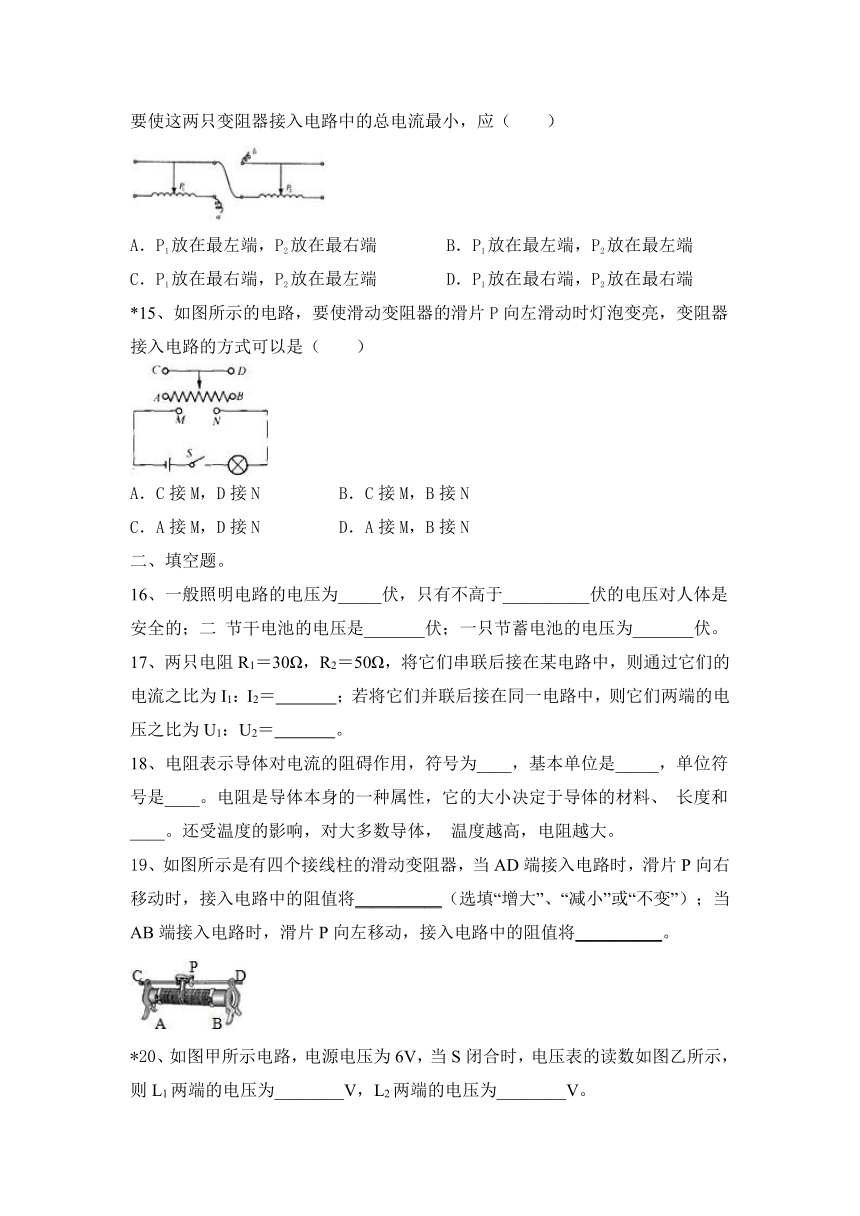

14、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电流最小，应（　　）
A．P1放在最左端，P2放在最右端 B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端 D．P1放在最右端，P2放在最右端
*15、如图所示的电路，要使滑动变阻器的滑片P向左滑动时灯泡变亮，变阻器接入电路的方式可以是（　　）
A．C接M，D接N B．C接M，B接N
C．A接M，D接N D．A接M，B接N
二、填空题。
16、一般照明电路的电压为_____伏，只有不高于__________伏的电压对人体是安全的；二 节干电池的电压是_______伏；一只节蓄电池的电压为_______伏。
17、两只电阻R1＝30Ω，R2＝50Ω，将它们串联后接在某电路中，则通过它们的电流之比为I1：I2＝　 　；若将它们并联后接在同一电路中，则它们两端的电压之比为U1：U2＝　 　。
18、电阻表示导体对电流的阻碍作用，符号为____，基本单位是_____，单位符号是____。电阻是导体本身的一种属性，它的大小决定于导体的材料、 长度和____。还受温度的影响，对大多数导体， 温度越高，电阻越大。
19、如图所示是有四个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动时，接入电路中的阻值将__________（选填“增大”、“减小”或“不变”）；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将__________。
*20、如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为________V，L2两端的电压为________V。
21、如图所示，当开关S闭合后，要使灯泡L1、L2并联，甲表是______、乙表是______。（选填“电流表”或“电压表”）
22、甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电压　 　（选填“大于”“等于”或“小于”）乙灯两端的电压。若甲灯两端允许加的最天电压为6V，乙灯两端允许加的最大电压为7V，则电源电压不得超过　 　V。
三、作图题。
23、如图所示，在方框内分别填入小灯泡和电流表的元件符合，使电路正常工作，并标出电流表的“+”“-”接线柱．
四、实验题。
24、小明学习了变阻器一节后，到实验室做用滑动变阻器调节小灯泡亮度，同时观察小灯泡的亮度与两端电压和通过电流的关系的实验。下图是小明还没有完成的电路设计。
（1）请用笔画线代替导线将甲图中未完成的电路完成，且使变阻器滑动片向右移动时灯变暗。(导线不允许交叉)
（2）连接电路时，开关应该处于 状态。
（3）连接好电路，闭合开关前，滑动片应该置于 端（选填A或B）。
（4）闭合开关后，发现灯不亮，电压表示数为零，电流表指针正常偏转。造成这一现象的原因可能是 。
A．电灯断路 B．变阻器断路
C．变阻器短路 D．电灯短路了
25、在“探究串联电路电压的特点”活动中：
（1）连接电路时，开关应　 　。
（2）如图所示，连接电路时，至少需要　 　根导线；实验中应选择规格
　 　（填“相同”或“不同”）的小灯泡。
（3）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是
　 　（填出一种即可）。
（4）排除故障后，继续实验。小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？　 　，理由是　 　。
（5）小明分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据可得出初步结论：　 　（只写表达式）。
UAB/V UBC/V UAC/V
2.6 1.8 4.4
五、计算题。
26、如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？
（2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？
（4）电源电压是多大？
（5）如果把电流表A接入电源正极和L1之间，示数为0.2A通过L1、L2的电流分别是多少？
2022—2023学年物理九年级全一册第16章 电压 电阻 优选练习题含答案
九年级全一册第16章 电压 电阻
一、选择题。
1、如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表
B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表
C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表
D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表
【答案】B
2、用电压表测量某段电路的电压时，选用0～3 V的量程，读数为2.5 V，若改用0～15 V的量程，则（ ）
A．指针偏转角度变大 B．示数一定变大
C．示数应为12.5 V D．示数仍为2.5 V
【答案】D
3、教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（ ）
A．两盏最亮的灯电压最大 B．两盏最暗的灯电压最大
C．六盏灯电压一样大 D．无法判定
【答案】C
4、甲、乙是由同种材料制成且长度相等的两导体，若将它们同时以某种方式连入同一电路中，则关于甲、乙的横截面S及通过电流I的大小判断中，可能成立的是（ ）
A. S甲=S乙， I甲＜I乙 B. S甲＜S乙， I甲＞I乙
C. S甲＞S乙， I甲=I乙 D. S甲＞S乙， I甲＜I乙
【答案】C
5、如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（　　）
A．滑动变阻器一般与用电器串联
B．滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻
C．若接A、D接线柱，滑片P向右移动接入电路中阻值减小
D．若接A、B接线柱，滑片P向右移动接入电路中阻值不变
【答案】C。
6、下列有关常见电压值的表述错误的是（　　）
A．对人体安全的电压是36V B．手机锂电池电压约为3.7V
C．一节新的干电池的电压是1.5V D．我国家庭电路的电压是220V
【答案】D
7、使用都已调零的电压表测量不同导体两端的电压时，闭合开关后，电压表分别出现了下列四种情况：①所选量程太大；②所选量程太小；③正、负接线柱接反；④被测电压太高。则图所示电压表的指针偏转情况与以上①②③④四种情况相对应的排列顺序为（ ）
A.丁、丙、甲、乙 B.乙、丙、丁、甲
C.丙、丁、乙、甲 D.丁、乙、甲、丙
【答案】A
8、小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
【答案】D
9、关于电阻，下列说法中正确的是（ ）
A． 绝缘体不容易导电，是因为它们没有电阻
B． 导体和绝缘体的电阻大小只跟材料有关
C． 将一根铜导线均匀拉长后，其电阻变大
D． 铜导线的电阻一定比铝导线的电阻小
【答案】C
10、如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（　　）
A． B．
C． D．
【答案】D。
11、如图是用电压表测灯泡两端电压的电路，其中电压表使用正确的是（ ）
【答案】A
12、关于燃料的热值,以下说法正确的是（ ）
A.燃料不完全燃烧时的热值比完全燃烧时的热值小
B.0.5g汽油和2kg汽油,它们的热值一样大
C.当燃料未燃烧时,其热值为零
D.煤油的热值比酒精大,就是说煤油完全燃烧放出的热量比酒精多
【答案】B
13、下列说法正确的是（ ）
A． 导体两端电压为零时，导体电阻消失
B． 导体的电阻越大，通过它的电流越小
C． 通过导体的电流越大，说明导体的电阻越小
D． 导体的电阻越大，它对电流的阻碍作用越大
【答案】D
14、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电流最小，应（　　）
A．P1放在最左端，P2放在最右端 B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端 D．P1放在最右端，P2放在最右端
【答案】A。
*15、如图所示的电路，要使滑动变阻器的滑片P向左滑动时灯泡变亮，变阻器接入电路的方式可以是（　　）
A．C接M，D接N B．C接M，B接N
C．A接M，D接N D．A接M，B接N
【答案】C。
二、填空题。
16、一般照明电路的电压为_____伏，只有不高于__________伏的电压对人体是安全的；二 节干电池的电压是_______伏；一只节蓄电池的电压为_______伏。
【答案】220；36；3；2。
17、两只电阻R1＝30Ω，R2＝50Ω，将它们串联后接在某电路中，则通过它们的电流之比为I1：I2＝　 　；若将它们并联后接在同一电路中，则它们两端的电压之比为U1：U2＝　 　。
【答案】1：1； 1：1
18、电阻表示导体对电流的阻碍作用，符号为____，基本单位是_____，单位符号是____。电阻是导体本身的一种属性，它的大小决定于导体的材料、 长度和____。还受温度的影响，对大多数导体， 温度越高，电阻越大。
【答案】R 欧姆 Ω 横截面积
19、如图所示是有四个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动时，接入电路中的阻值将__________（选填“增大”、“减小”或“不变”）；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将__________。
【答案】增大；不变
*20、如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为________V，L2两端的电压为________V。
【答案】1.5　4.5
21、如图所示，当开关S闭合后，要使灯泡L1、L2并联，甲表是______、乙表是______。（选填“电流表”或“电压表”）
【答案】电压表 电流表
22、甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电压　 　（选填“大于”“等于”或“小于”）乙灯两端的电压。若甲灯两端允许加的最天电压为6V，乙灯两端允许加的最大电压为7V，则电源电压不得超过　 　V。
【答案】等于；6
三、作图题。
23、如图所示，在方框内分别填入小灯泡和电流表的元件符合，使电路正常工作，并标出电流表的“+”“-”接线柱．
【答案】如图所示：
四、实验题。
24、小明学习了变阻器一节后，到实验室做用滑动变阻器调节小灯泡亮度，同时观察小灯泡的亮度与两端电压和通过电流的关系的实验。下图是小明还没有完成的电路设计。
（1）请用笔画线代替导线将甲图中未完成的电路完成，且使变阻器滑动片向右移动时灯变暗。(导线不允许交叉)
（2）连接电路时，开关应该处于 状态。
（3）连接好电路，闭合开关前，滑动片应该置于 端（选填A或B）。
（4）闭合开关后，发现灯不亮，电压表示数为零，电流表指针正常偏转。造成这一现象的原因可能是 。
A．电灯断路 B．变阻器断路
C．变阻器短路 D．电灯短路了
【答案】（1）如下图所示： （2）断开 （3）B端 （4）D
25、在“探究串联电路电压的特点”活动中：
（1）连接电路时，开关应　 　。
（2）如图所示，连接电路时，至少需要　 　根导线；实验中应选择规格
　 　（填“相同”或“不同”）的小灯泡。
（3）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是
　 　（填出一种即可）。
（4）排除故障后，继续实验。小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？　 　，理由是　 　。
（5）小明分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据可得出初步结论：　 　（只写表达式）。
UAB/V UBC/V UAC/V
2.6 1.8 4.4
【答案】（1）断开； （2）6；不同； （3）L2断路（或L1短路）；
（4）不能；电压表的正负接线柱接反了； （5）UAC＝UAB+UBC。
五、计算题。
26、如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？
（2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？
（4）电源电压是多大？
（5）如果把电流表A接入电源正极和L1之间，示数为0.2A通过L1、L2的电流分别是多少？
【解答】（1）电压表U1测量L1两端的电压U1，
可见U＞U1，图中U的指针偏转角度小于U1的角度，故电压表U使用0﹣15V量程；电压表U1使用0﹣3V量程；故U1的读数为：U1＝1.7V，即L1两端的电压U1是1.7V。
（2）（3）（4）由图可知，L1、L2串联，电压表U测串联后的总电压，根据串联电路电压规律U＝U1+U2；
已知电压表U使用0﹣15V量程；故其读数为3V，即L1、L2串联的总电压U＝3V，L1、L2串联总电压U等于电源电压，即电源电压U＝3V。
根据串联电路电压规律U＝U1+U2可得，L2两端的电压为U2＝U﹣U1＝3V﹣1.7V＝1.3V。
（5）串联电路中电流处处相等，故流过灯L1、L2的电流为：I1＝I2＝0.2A。
答：（1）L1两端的电压U1是1.7V；
（2）L2两端的电压U2是1.3V；
（3）L1、L2串联的总电压U是3V；
（4）电源电压是3V；
（5）通过L1、L2的电流都是0.2A。
