2022—2023学年物理人教版九年级上册第十六章 电压 电阻 同步优选习题（含答案）

2022—2023学年物理人教版九年级上册第十六章 电压 电阻 同步优选习题含答案
九年级全一册第16章 电压 电阻
一、选择题。
1、小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A．电源损坏 B．电压表一定损坏
C．电压表测的是电源电压 D．L1、L2都不亮，电压表无示数
2、如图所示的电路中，闭合开关S后，下列说法中正确的是（ ）
A．灯L1和L2并联，电流表测的是L1支路的电流
B．灯L1和L2并联，电压表测的是电源电压
C．灯L1和L2串联，电压表测的是L1两端的电压
D．灯L1和L2串联，电压表测的是L2两端的电压
3、在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，详解总结串联电路的电压规律；④根据电路图连接正确的电路．
A．①②③④ B．④③②①
C．①④②③ D．④①③②
4、下列关于导体的电阻对电流有阻碍作用的说法中正确的是（ ）
A． 导体中有电流，导体才能有电阻
B． 电阻大小取决于通过它的电流大小
C． 电阻是导体本身的一种性质，与通过它的电流大小无关
D． 电阻与导体的长度、横截面积无关
5、如图所示电路图，在探究电阻上的电流跟电压的关系时，如何改变定值电阻R两端的电压，从而得到多组电压、电流值（　　）
A．保持R′的滑片位置不动
B．保持R的电压不变
C．保持R不变，调节R′的滑片到不同位置
D．保持电路中的电流不变
*6、下列关于超导材料的说法中正确的是（　 　）
A.超导材料的电阻与温度无关
B.超导材料可用来制作输电线
C.超导材料可用来制作电热丝
D.超导材料可用来制作滑动变阻器的电阻丝

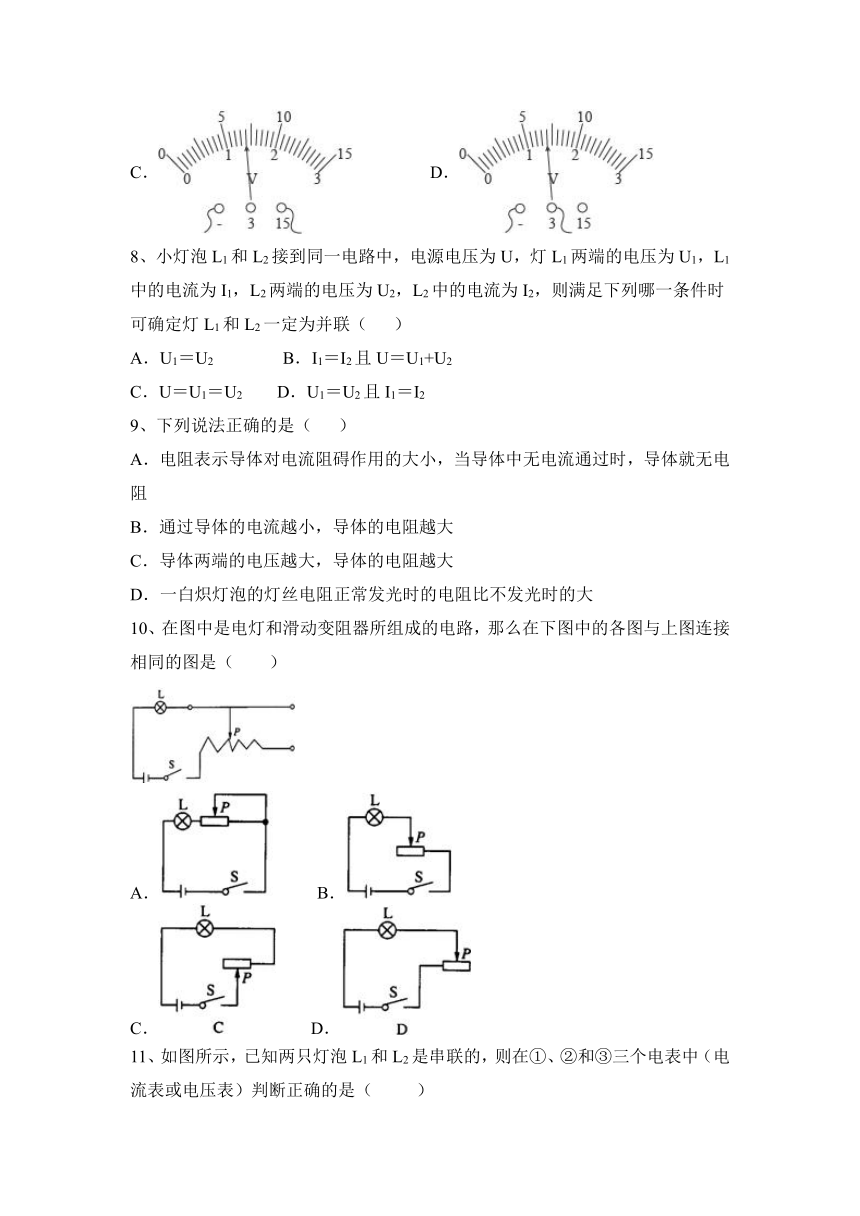

7、下列电表示数为1.4A的是（ ）
A． B．
C． D．
8、小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（ ）
A．U1＝U2 B．I1＝I2且U＝U1+U2
C．U＝U1＝U2 D．U1＝U2且I1＝I2
9、下列说法正确的是（ ）
A．电阻表示导体对电流阻碍作用的大小，当导体中无电流通过时，导体就无电阻
B．通过导体的电流越小，导体的电阻越大
C．导体两端的电压越大，导体的电阻越大
D．一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大
10、在图中是电灯和滑动变阻器所组成的电路，那么在下图中的各图与上图连接相同的图是（　　）
A． B．
C． D．
11、如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）
A．①是电流表，②和③是电压表 B．①和②是电流表，③是电压表
C．①和③是电压表，②是电流表 D．①②和③都是电流表
12、利用如图电路探究串联电路的规律，下列做法错误的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
13、下列关于导体电阻的说法正确的是( )
A．粗细相同的两铜导线，长导线的电阻大
B．长度长的导体，电阻一定大
C．横截面积大的导体，电阻一定小
D．导体的电阻由其两端的电压和通过的电流决定

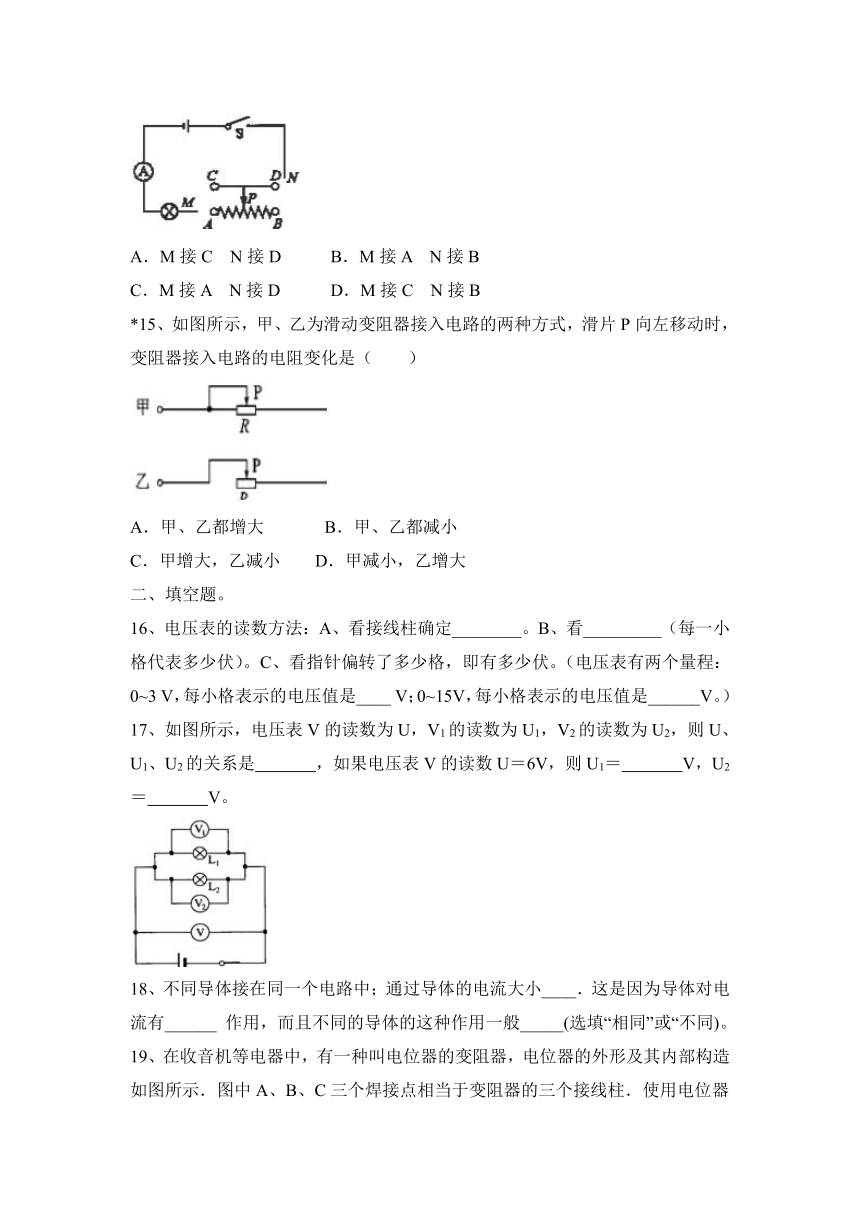

14、在图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、N应与滑动变阻器上的哪两个接线柱连接（　　）
A．M接C N接D B．M接A N接B
C．M接A N接D D．M接C N接B
*15、如图所示，甲、乙为滑动变阻器接入电路的两种方式，滑片P向左移动时，变阻器接入电路的电阻变化是（　　）
A．甲、乙都增大 B．甲、乙都减小
C．甲增大，乙减小 D．甲减小，乙增大
二、填空题。
16、电压表的读数方法：A、看接线柱确定________。B、看_________（每一小格代表多少伏）。C、看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0~3 V，每小格表示的电压值是____ V；0~15V，每小格表示的电压值是______V。）
17、如图所示，电压表V的读数为U，V1的读数为U1，V2的读数为U2，则U、U1、U2的关系是　 　，如果电压表V的读数U＝6V，则U1＝　 　V，U2＝　 　V。
18、不同导体接在同一个电路中；通过导体的电流大小____．这是因为导体对电流有______ 作用，而且不同的导体的这种作用一般_____(选填“相同”或“不同)。
19、在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，只把A和C接入电路时，　　（填”能“或”不能“）改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱　　（选填”A和B“、”B和C“或”A和C“），并将其与灯泡　　联后接入电路中。
*20、滑动变阻器是靠改变电阻丝在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变_______。
21、快乐学习，轻松考试，请你写出：一节新干电池的电压为_______V，我国家庭电路的电压为_______V。
22、小刚在做探究串、并联电路电压规律的实验时，画出了如图所示的电路图：
记录实验数据如上表1、表2所示。
（1）分析可知，表1所示的实验记录与上图　 　（填“甲”或“乙”）相符；表2所示的实验记录与上图　 　（填“甲”或“乙”）相符。
（2）由表1所示实验数据分析可知：　 　。
（3）由表2所示实验数据分析可知：　 　。
三、作图题。
23、试在图○中填入表示电压表或电流表的字母“V”或“A”，同时在其两侧标上代表该表两个接线柱的“+”，“-”号．
四、实验题。
24、毛刚同学按如图所示的电路进行实验，得到下列的实验数据．
（1）由图可知L1、L2连接方式是______；
（2）由表中的实验数据中A1、A2的示数可得出结论______；
（3）由表中的实验数据V1、V2、V3的示数可得出结论______．
25、小明选用两节新电池，两个小灯泡，一个电压表。用如图甲电路来探究“串联电路的电压特点”
（1）电压表在接入电路前，在不清楚被测部分电路两端的电压情况下，通常要选择电压表大量程进行　 　。
（2）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC得到的数据记录在下表中分析实验数据，第三次测量时，AB两端电压表的示数如图乙，则此时灯L1两端的电压为　 　V．通过分析下表可得到串联电路的电压特点是：串联电路电源电压等于各用电器两端电压之和。
（3）由表中实验数据可知：小明主要通过　 　方式来多次实验。
A．更换不同规格的小灯泡 B．更换不同的电源C．同时更换了电源和小灯泡
试验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.8 3.0
（4）小明在测量了灯L1两端的电压后，断开开关，然后将电压表的B端不动，A端松开，接到C接线柱上，测量L2两端的电压，这一做法存在的问题是　 　。
（5）同桌小雨按照电路图甲连接而成的实物图丙是　 　（选填“正确”或“错误”）的，此时闭合开关，电压表的示数为　 　V。
五、计算题。
26、如图所示，已知电源电压为9V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6V，通过灯泡L2电流为0.5A，回答下列问题：
（1）灯泡L1和L2两端的电压各是多少？
（2）通过灯泡L1的电流是多少？电流表示数为多少？
（3）若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
2022—2023学年物理人教版九年级上册第十六章 电压 电阻 同步优选习题含答案
九年级全一册第16章 电压 电阻
一、选择题。
1、小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A．电源损坏 B．电压表一定损坏
C．电压表测的是电源电压 D．L1、L2都不亮，电压表无示数
【答案】C
2、如图所示的电路中，闭合开关S后，下列说法中正确的是（ ）
A．灯L1和L2并联，电流表测的是L1支路的电流
B．灯L1和L2并联，电压表测的是电源电压
C．灯L1和L2串联，电压表测的是L1两端的电压
D．灯L1和L2串联，电压表测的是L2两端的电压
【答案】C
3、在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，详解总结串联电路的电压规律；④根据电路图连接正确的电路．
A．①②③④ B．④③②①
C．①④②③ D．④①③②
【答案】C
4、下列关于导体的电阻对电流有阻碍作用的说法中正确的是（ ）
A． 导体中有电流，导体才能有电阻
B． 电阻大小取决于通过它的电流大小
C． 电阻是导体本身的一种性质，与通过它的电流大小无关
D． 电阻与导体的长度、横截面积无关
【答案】C
5、如图所示电路图，在探究电阻上的电流跟电压的关系时，如何改变定值电阻R两端的电压，从而得到多组电压、电流值（　　）
A．保持R′的滑片位置不动
B．保持R的电压不变
C．保持R不变，调节R′的滑片到不同位置
D．保持电路中的电流不变
【答案】C。
*6、下列关于超导材料的说法中正确的是（　 　）
A.超导材料的电阻与温度无关
B.超导材料可用来制作输电线
C.超导材料可用来制作电热丝
D.超导材料可用来制作滑动变阻器的电阻丝
【答案】A
7、下列电表示数为1.4A的是（ ）
A． B．
C． D．
【答案】B
8、小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（ ）
A．U1＝U2 B．I1＝I2且U＝U1+U2
C．U＝U1＝U2 D．U1＝U2且I1＝I2
【答案】C
9、下列说法正确的是（ ）
A．电阻表示导体对电流阻碍作用的大小，当导体中无电流通过时，导体就无电阻
B．通过导体的电流越小，导体的电阻越大
C．导体两端的电压越大，导体的电阻越大
D．一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大
【答案】D
10、在图中是电灯和滑动变阻器所组成的电路，那么在下图中的各图与上图连接相同的图是（　　）
A． B．
C． D．
【答案】D。
11、如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）
A．①是电流表，②和③是电压表 B．①和②是电流表，③是电压表
C．①和③是电压表，②是电流表 D．①②和③都是电流表
【答案】C
12、利用如图电路探究串联电路的规律，下列做法错误的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
【答案】C
13、下列关于导体电阻的说法正确的是( )
A．粗细相同的两铜导线，长导线的电阻大
B．长度长的导体，电阻一定大
C．横截面积大的导体，电阻一定小
D．导体的电阻由其两端的电压和通过的电流决定
【答案】A
14、在图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、N应与滑动变阻器上的哪两个接线柱连接（　　）
A．M接C N接D B．M接A N接B
C．M接A N接D D．M接C N接B
【答案】C。
*15、如图所示，甲、乙为滑动变阻器接入电路的两种方式，滑片P向左移动时，变阻器接入电路的电阻变化是（　　）
A．甲、乙都增大 B．甲、乙都减小
C．甲增大，乙减小 D．甲减小，乙增大
【答案】A。
二、填空题。
16、电压表的读数方法：A、看接线柱确定________。B、看_________（每一小格代表多少伏）。C、看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0~3 V，每小格表示的电压值是____ V；0~15V，每小格表示的电压值是______V。）
【答案】量程 分度值 0.1 0.5
17、如图所示，电压表V的读数为U，V1的读数为U1，V2的读数为U2，则U、U1、U2的关系是　 　，如果电压表V的读数U＝6V，则U1＝　 　V，U2＝　 　V。
【答案】U＝U1＝U2；6；6
18、不同导体接在同一个电路中；通过导体的电流大小____．这是因为导体对电流有______ 作用，而且不同的导体的这种作用一般_____(选填“相同”或“不同)。
【答案】不同阻碍不同
19、在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，只把A和C接入电路时，　　（填”能“或”不能“）改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱　　（选填”A和B“、”B和C“或”A和C“），并将其与灯泡　　联后接入电路中。
【答案】不能；B和C；串
*20、滑动变阻器是靠改变电阻丝在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变_______。
【答案】长度 电流 小
21、快乐学习，轻松考试，请你写出：一节新干电池的电压为_______V，我国家庭电路的电压为_______V。
【答案】1.5 220
22、小刚在做探究串、并联电路电压规律的实验时，画出了如图所示的电路图：
记录实验数据如上表1、表2所示。
（1）分析可知，表1所示的实验记录与上图　 　（填“甲”或“乙”）相符；表2所示的实验记录与上图　 　（填“甲”或“乙”）相符。
（2）由表1所示实验数据分析可知：　 　。
（3）由表2所示实验数据分析可知：　 　。
【答案】（1）乙；甲；
（2）并联电路各支路两端电压相等；
（3）串联电路总电压等于各总部分电压之和。
三、作图题。
23、试在图○中填入表示电压表或电流表的字母“V”或“A”，同时在其两侧标上代表该表两个接线柱的“+”，“-”号．
【答案】如图所示：
四、实验题。
24、毛刚同学按如图所示的电路进行实验，得到下列的实验数据．
（1）由图可知L1、L2连接方式是______；
（2）由表中的实验数据中A1、A2的示数可得出结论______；
（3）由表中的实验数据V1、V2、V3的示数可得出结论______．
【答案】（1）串联； （2）串联电路中处处电流相等；
（3）串联电路中总电压等于各部分电压之和
25、小明选用两节新电池，两个小灯泡，一个电压表。用如图甲电路来探究“串联电路的电压特点”
（1）电压表在接入电路前，在不清楚被测部分电路两端的电压情况下，通常要选择电压表大量程进行　 　。
（2）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC得到的数据记录在下表中分析实验数据，第三次测量时，AB两端电压表的示数如图乙，则此时灯L1两端的电压为　 　V．通过分析下表可得到串联电路的电压特点是：串联电路电源电压等于各用电器两端电压之和。
（3）由表中实验数据可知：小明主要通过　 　方式来多次实验。
A．更换不同规格的小灯泡 B．更换不同的电源C．同时更换了电源和小灯泡
试验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.8 3.0
（4）小明在测量了灯L1两端的电压后，断开开关，然后将电压表的B端不动，A端松开，接到C接线柱上，测量L2两端的电压，这一做法存在的问题是　 　。
（5）同桌小雨按照电路图甲连接而成的实物图丙是　 　（选填“正确”或“错误”）的，此时闭合开关，电压表的示数为　 　V。
【答案】（1）试触； （2）1.2； （3）A；
（4）电压表正负接线柱接反了； （5）错误；3。
五、计算题。
26、如图所示，已知电源电压为9V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6V，通过灯泡L2电流为0.5A，回答下列问题：
（1）灯泡L1和L2两端的电压各是多少？
（2）通过灯泡L1的电流是多少？电流表示数为多少？
（3）若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
【答案】（1）灯泡L1的电压为6V；L2两端的电压是3V；
（2）通过灯泡L1的电流是0.5A，电流表示数为0.5A；
（3）若灯泡L1灯丝烧断，则电压表V1的示数为9V，电压表V2的示数为0V。
【详解】（1）据图可知，由于电压表相当于断路，所以该电路只有一条电流的路径，即L1、L2是串联的；
据图可知，电压表V1并联在L1两端，所以测量的是L1两端电压，则灯泡L1两端的电压U1＝6V；
V2并联在L2两端，所以测量的是L2两端电压；
根据串联电路的电压特点可知，L2两端的电压U2＝U﹣U1＝9V﹣6V＝3V；
（2）L1、L2是串联的，已知通过灯泡L2电流为0.5A，
根据串联电路中电流处处相等可知，通过灯泡L1的电流是0.5A，电流表示数为0.5A；
（3）若灯泡L1灯丝烧断，此时V2与L2并联后再与V1串联，
V2与L2并联，由并联电路电阻的规律可知，并联部分的总电阻比L2的电阻还小，而V1的电阻比并联部分的总电阻大得多，则并联部分分得的电压几乎为0，电压表V1分得的电压接近于电源电压，即电压表V1的示数为9V，电压表V2的示数为0V。
