4.4 光的折射 课件

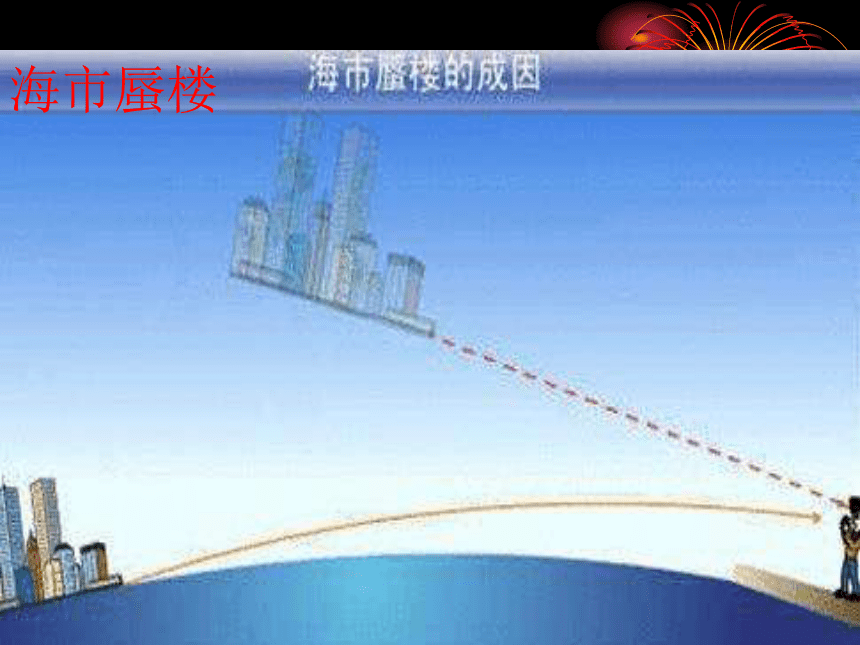

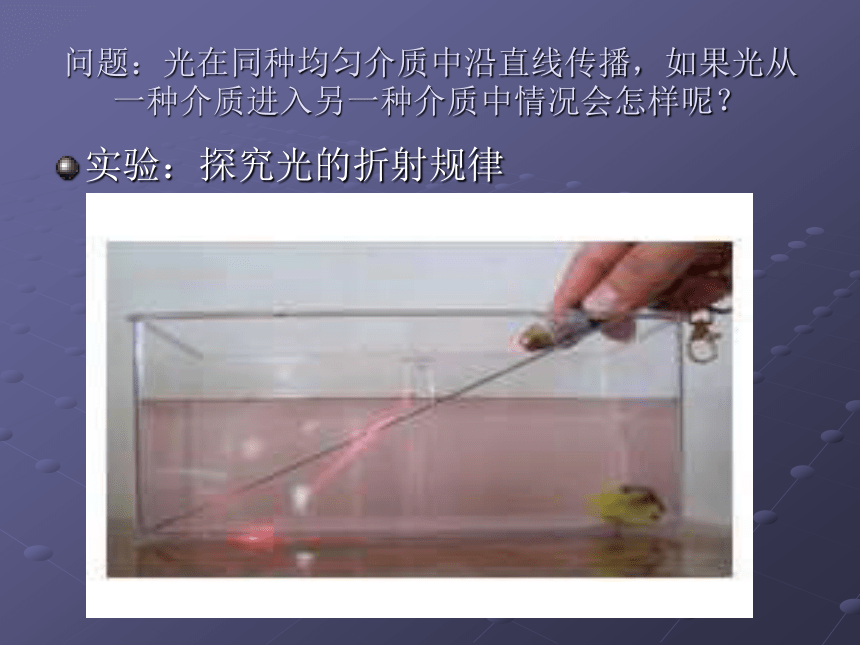

课件32张PPT。4.光的折射海市蜃楼问题：光在同种均匀介质中沿直线传播，如果光从一种介质进入另一种介质中情况会怎样呢？实验：探究光的折射规律

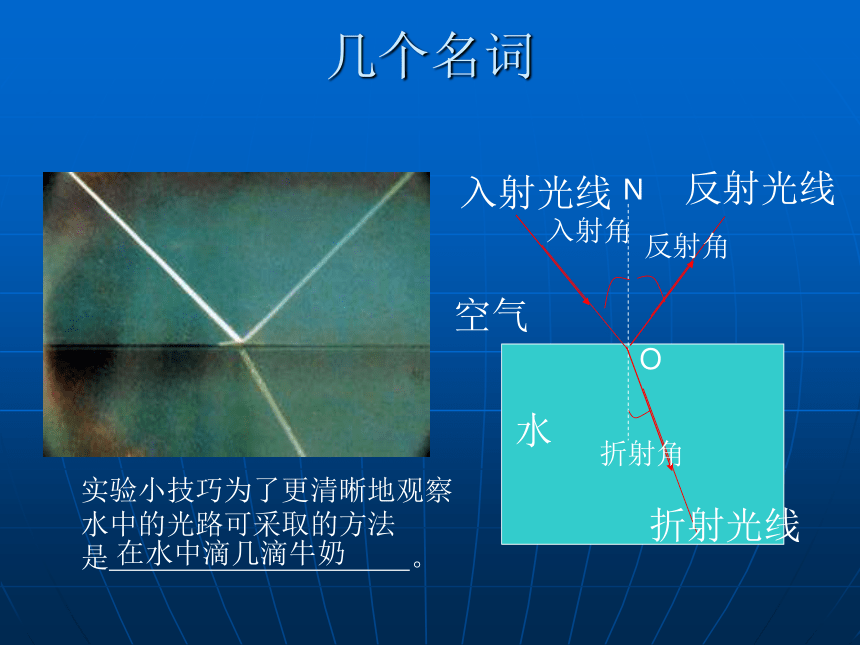

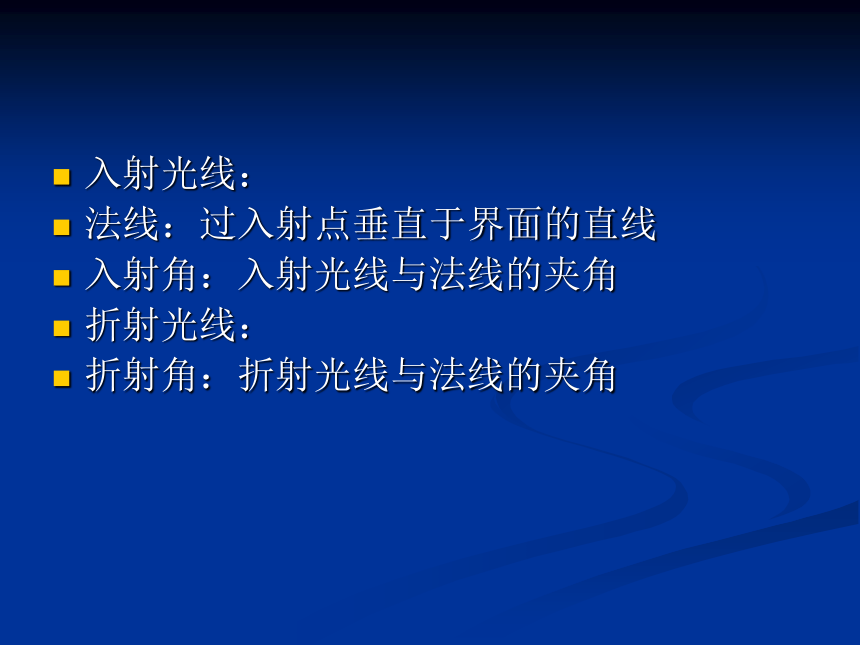

几个名词空气水入射光线入射角折射角NO反射角折射光线反射光线实验小技巧为了更清晰地观察水中的光路可采取的方法是 。在水中滴几滴牛奶入射光线：
法线：过入射点垂直于界面的直线
入射角：入射光线与法线的夹角
折射光线：
折射角：折射光线与法线的夹角

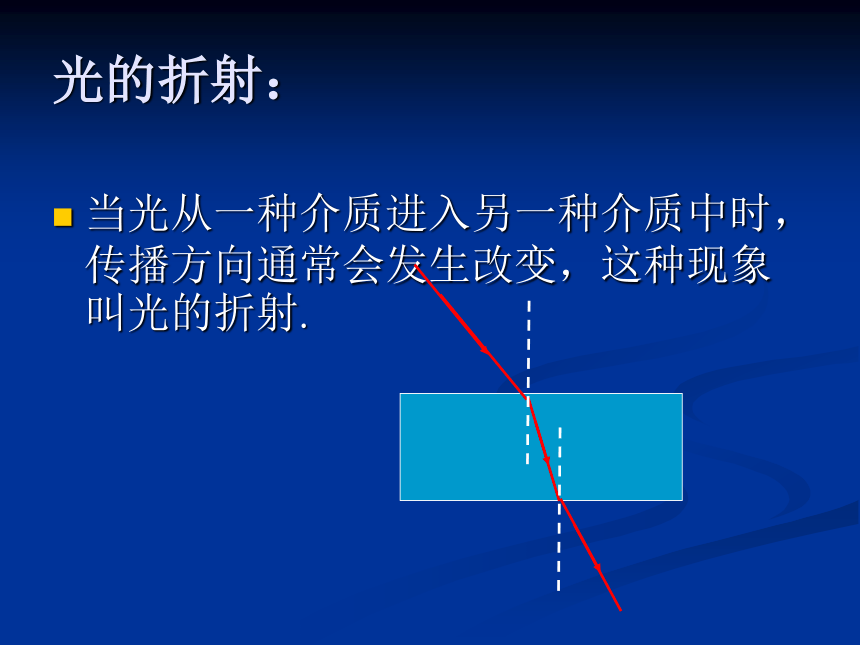

光的折射：当光从一种介质进入另一种介质中时，传播方向通常会发生改变，这种现象叫光的折射.光的折射规律（一）1.折射光线与入射光线、法线在同一平面内（三线共面）；

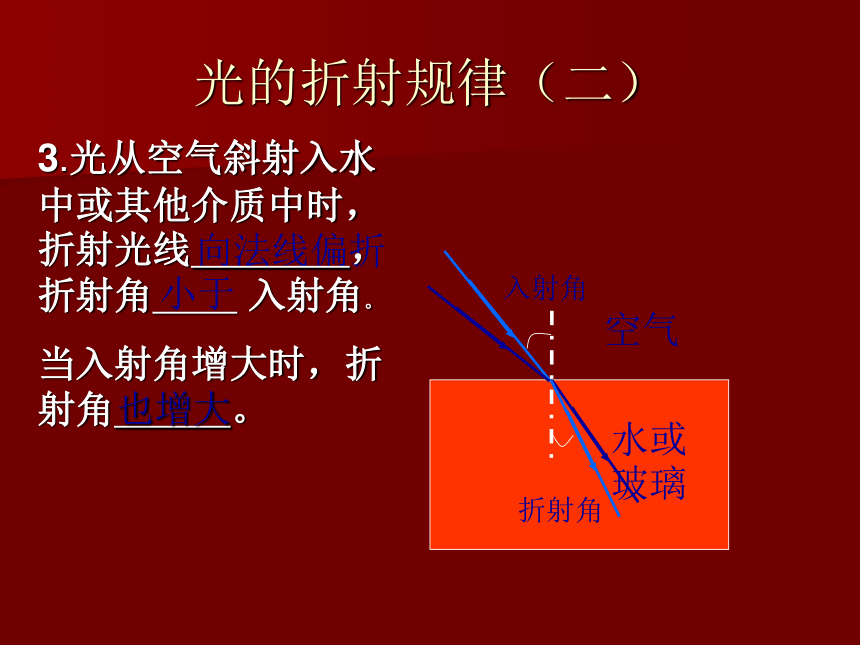

2.折射光线与入射光线分居法线两侧（两线分居）。空气玻璃空气光的折射规律（二）向法线偏折小于入射角折射角3.光从空气斜射入水中或其他介质中时，折射光线 ，折射角 入射角。当入射角增大时，折

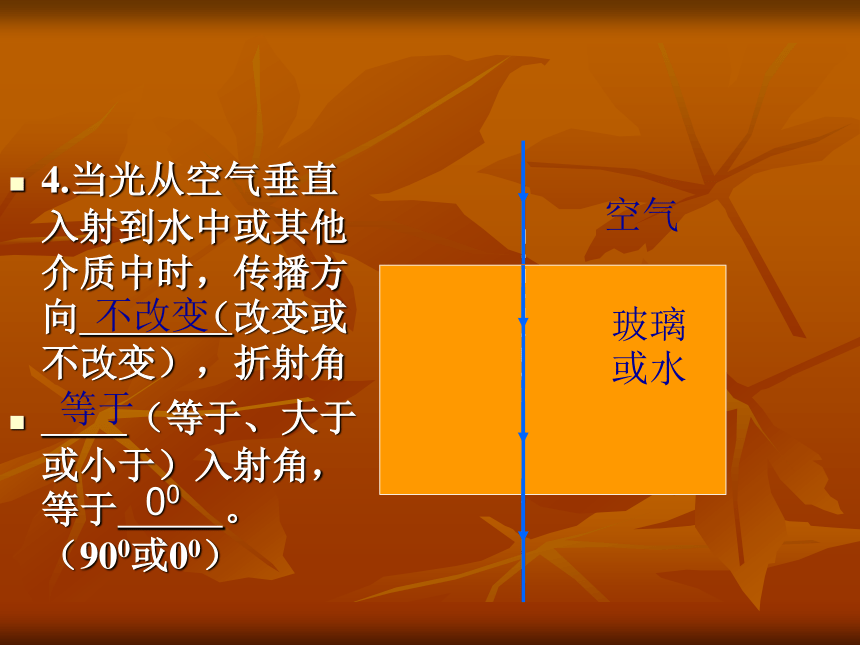

射角 。也增大空气水或玻璃4.当光从空气垂直入射到水中或其他介质中时，传播方向 （改变或不改变），折射角
（等于、大于或小于）入射角，等于 。 （900或00）

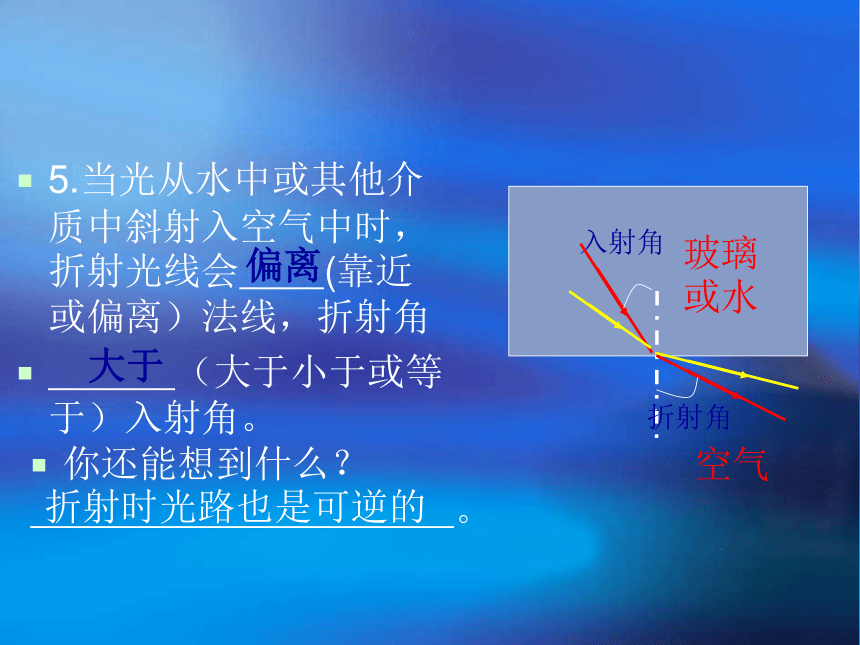

空气玻璃或水不改变等于005.当光从水中或其他介质中斜射入空气中时，折射光线会 (靠近或偏离）法线，折射角
（大于小于或等于）入射角。偏离入射角折射角空气玻璃或水你还能想到什么？
。大于 折射时光路也是可逆的

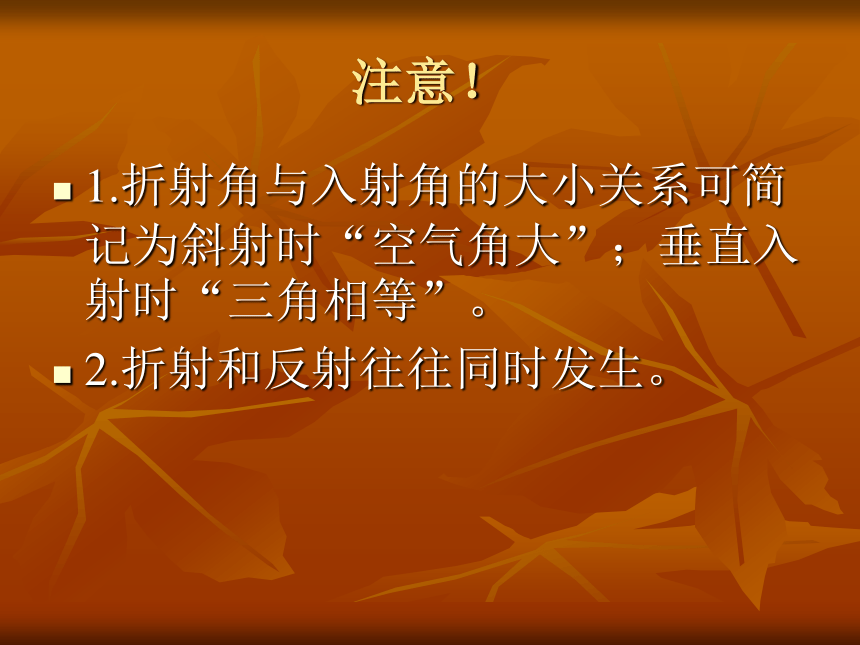

注意！1.折射角与入射角的大小关系可简记为斜射时“空气角大”；垂直入射时“三角相等”。
2.折射和反射往往同时发生。思考：当光从水中斜射入玻璃中或从玻璃中斜射入水中，又会怎样呢？答：当光从水中斜射入玻璃中时，折射光线
（偏向或偏离）法线；当光线从玻璃斜射入水中时，折射光线 （偏向或偏离）法线。
你还能想到什么？偏离偏向你是这样想的吗？当光由传播速度较大的介质斜射入传播速度较小的介质中时，折射光线 。
(向法线偏折或远离法线）
当光由传播速度较小的介质斜射入传播速度较大的介质中时，折射光线 。
(向法线偏折或远离法线）
向法线偏折远离法线生活中的折射现象水面鱼的位置看到鱼的位置看到的要比实际的位置 。
高原来如此！光由水中斜射入空气，在水面处发生折射，折射光线远离法线，人眼逆着折射光线的方向看去，就以为是由折射光线的反向延长线的交点上发出的，这个交点就是鱼的像，这个像是虚像，像的位置比实际的位置高，鱼的实际位置在看到的鱼的位置的下方，所以要对准看到的鱼的位置的下方叉去，才可能叉到鱼。趁热打铁小明通过水面看到水底有一块鹅卵石，请用作图的方法画出鹅卵石大致的实际位置。（画出一条入射光线，一条折射光线水面鹅卵石鹅卵石的像鹅卵石的实际位置
你是这样画的吗？你会解释吗？ 原来看不到硬币是因为光的直线传播，硬币反射的光线被容器边缘挡住，不能进入人眼；容器中注水后，从硬币反射的光线在水面处折射进入空气中，折射角大于入射角，折射光线远离法线，人眼逆着折射光线看去，感觉折射光线是从它们的反向延长线的交点上发出来的，人眼看到的是硬币的虚像，像的位置要比实际的位置高，所以容器中盛水后，人们就能看到硬币了。试一试你能画出光线经厚玻璃两次折射的光线吗？能画出光线经三棱镜后的折射光线吗？学以致用再显身手！站在岸上的人看到平静的水面下有一静止的物体，他想用一束强光照亮物体，则应瞄准
（ ）
A.看到的物体 B.看到物体的下方
C.看到物体的下方 D.看到物体的前方 A如图是一束光线从空气斜射入玻璃中时，下列表示光折射的光路图正确的是( )玻璃空气ABCD空气空气空气玻璃玻璃玻璃C如图是光线在空气和玻璃中传播的情形，其中MM/垂直于NN/,∠3=∠6，则入射光线是 ，折射光线是 ，界面是 ，入射角是 ，反射角是 ，折射角是 ，空气在界面的 侧。再显身手！NN/MM/123456OBCABOOCMMM/左∠4∠2∠5思维拓展1.光在水中的传播速度为空气中速度的3/4，光在玻璃中的传播速度约为空气中速度的2/3，当光从空气中斜射入水中时，折射光线偏向法线；当光从空气斜射入玻璃中时，折射光线也偏向法线。你认为，当光线从水中斜射入玻璃中时，折射光线会 （偏离或偏向）法线。你猜想的理由是 。光从传播速度大的介质斜射入传播速偏向度小的介质时，折射光线偏向法线
2.光从水中斜射入空气中时，折射角 （大
于、小于或等于）入射角，不断增大光在水中的
入射角，折射角会 （增大、减小或不变），你猜想当入射角增大到一定值时，可能会有什么
现象发生？ 。只有反射光线，没有折射光线大于增大水空气“空气角大”或“快大慢小”温馨提示：练习1.如图所示，人眼在A处可以看到河里的B点有一条鱼，若从A处射出一束激光，要使激光照射到鱼的身上，则激光照射的方向应该是（ ）
A.向B点的上方
B.向B点
C.向B点的下方
D.向B点的左方或右方B2.某校新建成一个喷水池，在池底中央安装了一只射灯，射灯发出的一束光照在右边的池壁上，当池内无水时，站在池旁左边的人，看到在S点形成一个亮斑，如图所示，现往池内灌水，水面升至a位置时，人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则( )
A.P点在S点的下方，Q点在S点的上方
B.P点在S点的上方，Q点在S点的下方
C.P点在S点的上方，Q点在S点的上方
D.P点在S点的下方，Q点在S点的下方A3.如图是两架飞机，一架是实际的飞机，一架是从潜艇上观察到的该飞机的像，请用作图的方法确定哪架是实际的飞机 .小结光的折射：光由一种介质斜射入另种介质时传播方向通常会发生改变的现象。
光的折射规律：三线共面，两线分居，快大慢小（当光由光速较大的介质斜射入光速较小的介质，折射光线 ，折射角 入射角；当光由光速较小的介质斜射入光速较大的介质中时，折射光线 ，折射角 入射角）。
当光垂直入射时，折射角 入射角，都等于0度
折射时光路是可逆的向法线偏折远离法线小于大于等于谢谢再见
