1.6电流的热效应--文 课件

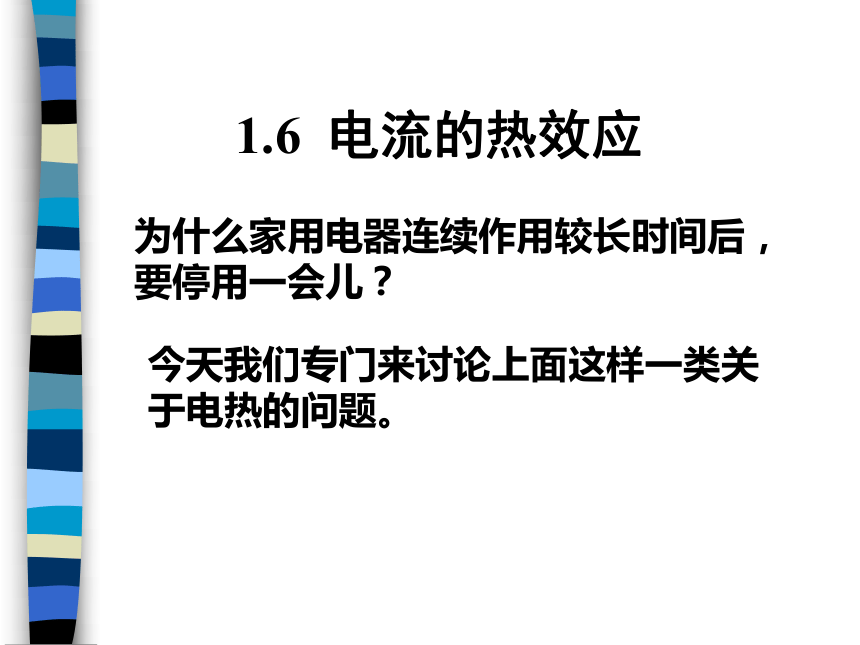

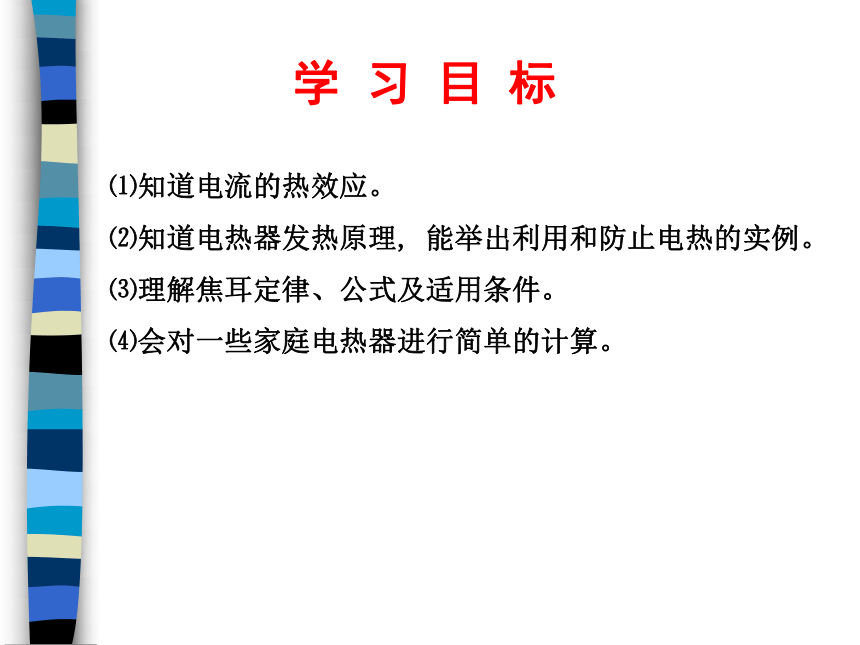

课件16张PPT。 1.6 电流的热效应 为什么家用电器连续作用较长时间后，要停用一会儿？今天我们专门来讨论上面这样一类关于电热的问题。学 习 目 标 ⑴知道电流的热效应。
⑵知道电热器发热原理, 能举出利用和防止电热的实例。
⑶理解焦耳定律、公式及适用条件。

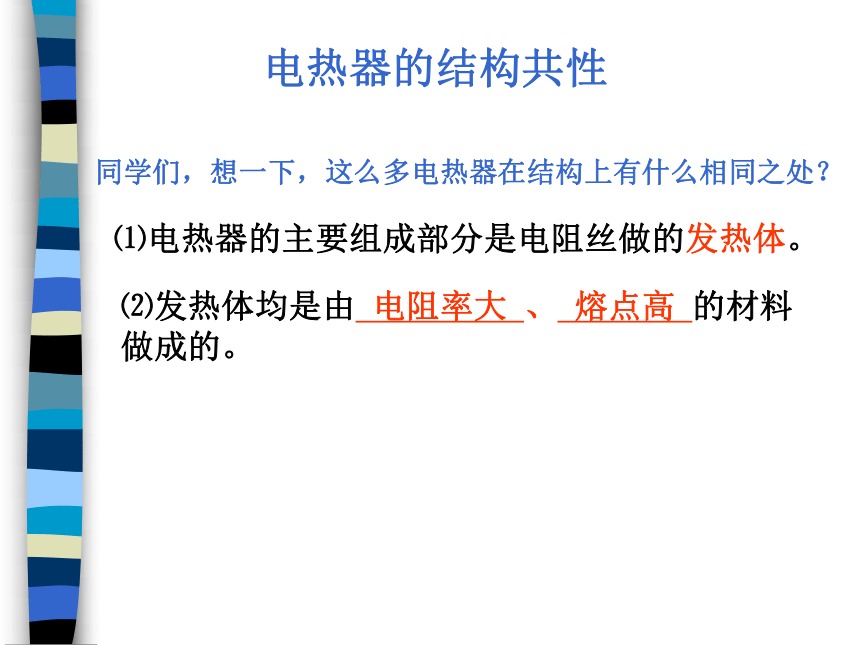

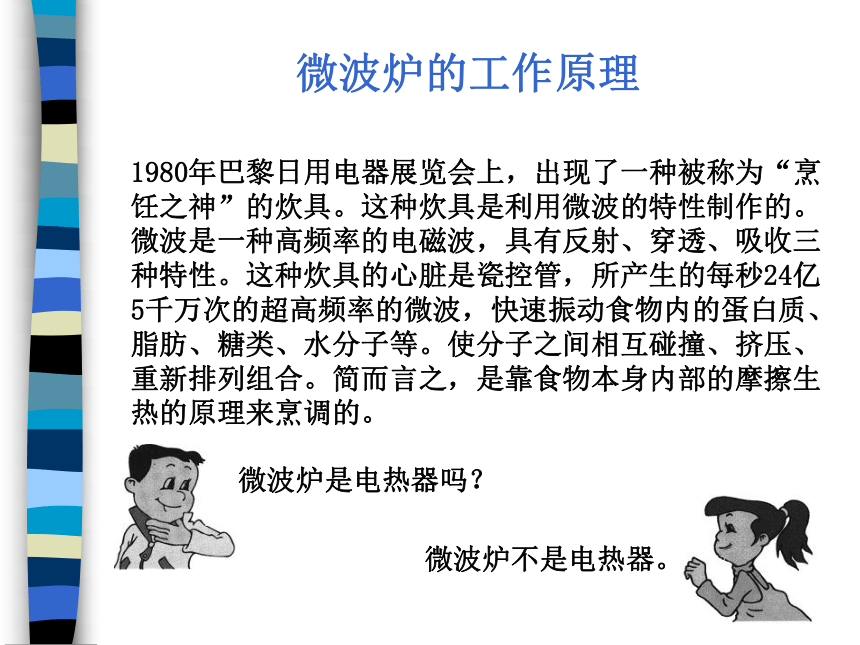

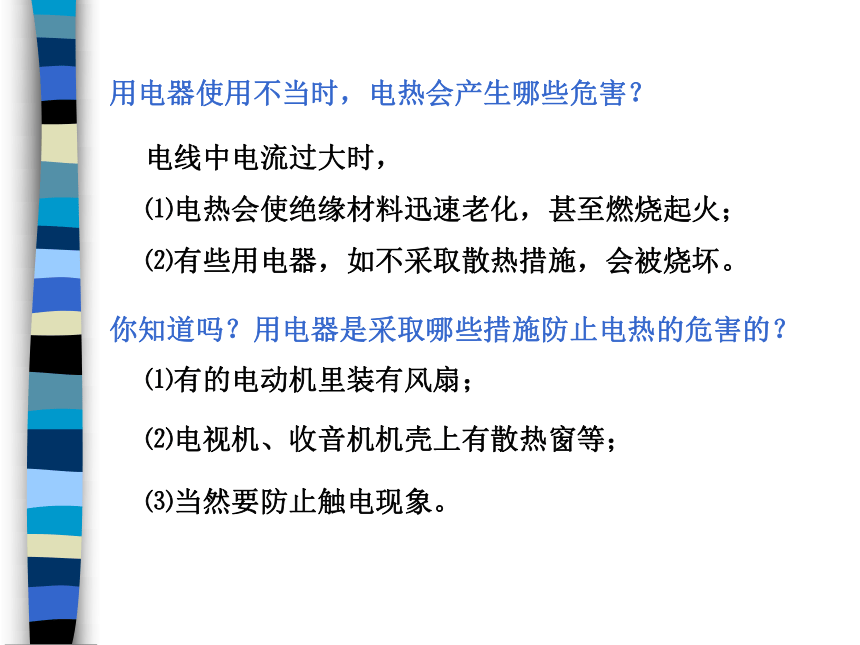

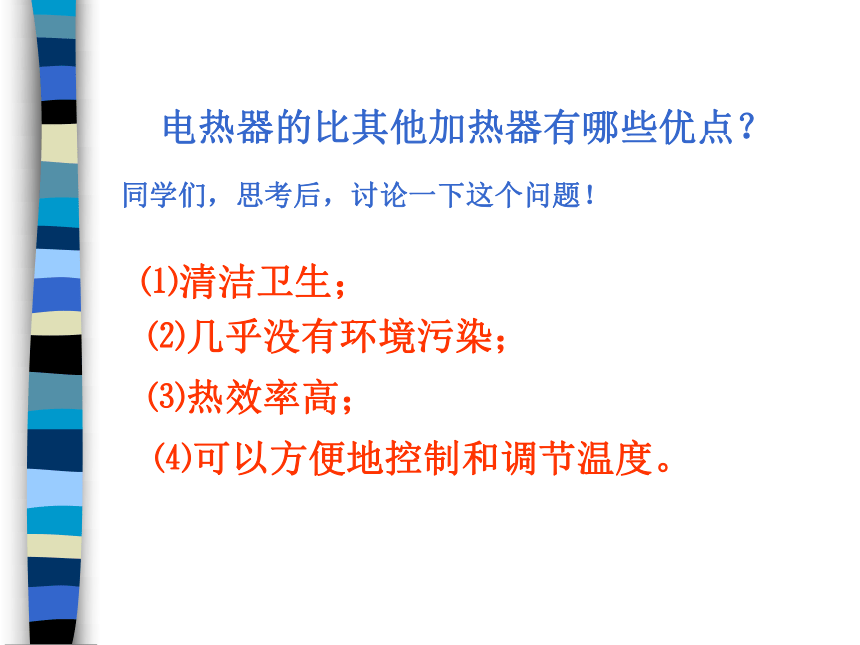

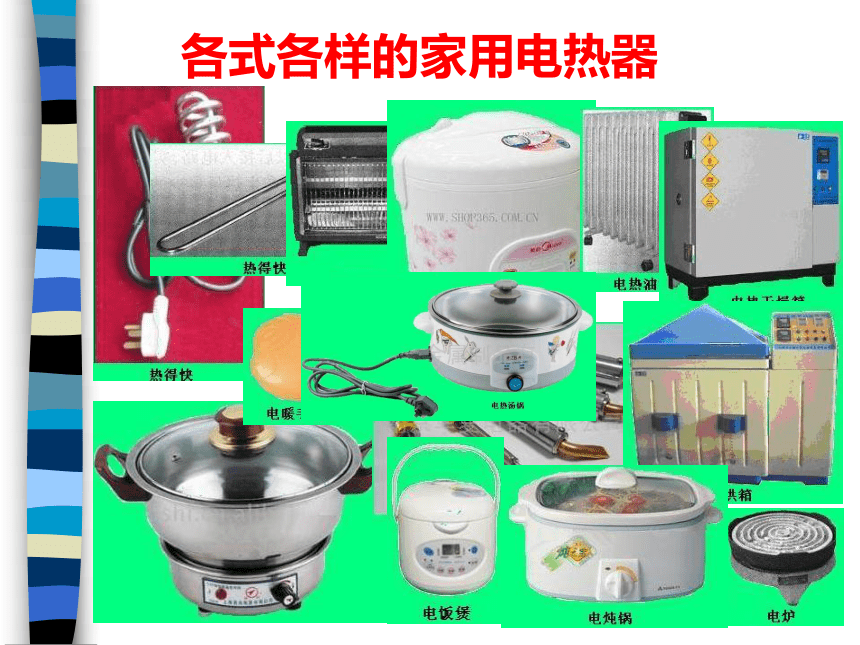

⑷会对一些家庭电热器进行简单的计算。各式各样的家用电热器电热器的结构共性⑴电热器的主要组成部分是电阻丝做的发热体。⑵发热体均是由 电阻率大 、 熔点高 的材料做成的。同学们，想一下，这么多电热器在结构上有什么相同之处？⑴清洁卫生；电热器的比其他加热器有哪些优点？⑵几乎没有环境污染；⑶热效率高；⑷可以方便地控制和调节温度。同学们，思考后，讨论一下这个问题！1980年巴黎日用电器展览会上，出现了一种被称为“烹饪之神”的炊具。这种炊具是利用微波的特性制作的。微波是一种高频率的电磁波，具有反射、穿透、吸收三种特性。这种炊具的心脏是瓷控管，所产生的每秒24亿5千万次的超高频率的微波，快速振动食物内的蛋白质、脂肪、糖类、水分子等。使分子之间相互碰撞、挤压、重新排列组合。简而言之，是靠食物本身内部的摩擦生热的原理来烹调的。微波炉的工作原理微波炉不是电热器。微波炉是电热器吗？用电器使用不当时，电热会产生哪些危害？电线中电流过大时，
⑴电热会使绝缘材料迅速老化，甚至燃烧起火；
⑵有些用电器，如不采取散热措施，会被烧坏。你知道吗？用电器是采取哪些措施防止电热的危害的？⑴有的电动机里装有风扇；⑵电视机、收音机机壳上有散热窗等；⑶当然要防止触电现象。猜想一下：⑴电热与什么因素有关？⑵如何观察实验中的产生的电热的多少？⑶如何控制影响电热的因素不发生变化？ ⑷如何观察影响电热的因素的大小和变化？ 决定电热大小的因素——焦耳定律学习观察电热的方法：方法一电热丝发热，点燃火柴优点：⑶实验时间短，操作简便。⑵器材简单，容易准备；现象容易受火柴、放置位置、环境（ 如空气流动 ）等因素的干扰；方法二电热丝发热使煤油温升和膨胀⑴现象直观、精确；⑵受环境干扰较少。缺点：⑴现象直观、明显；缺点：优点：⑶实验时间稍长。⑵器材复杂，准备较难；⑴现象较细微，远处不便看；⑴两电阻串联时，可以保证通过它们的电流和时间相同；⑵用同一段电阻丝，可认为电阻不变；控制影响电热的因素不变的方法⑴观察电流表示数，确定电流大小及其变化；⑵在横截面积相等时，观察电阻丝的长度确定电阻大小；⑶观察手表或秒表示数来控制时间；观察影响电热的因素的方法下面开始按照课本实验完成测量
（或按照要求观察演示实验）实 验 现 象 记 录 表较 多较 少电流大的发热多时间长的发热多电流通过导体产生的热量随导体中的电流的增大而增大，随导体的电阻的增大而增大，随通电时间的增加而增加。认 识 焦 耳 定 律 英国物理学家焦耳用近四十年的时间探索“功和热量之间关系” ，不畏艰难，呕心沥血，他为推动人类社会的进步，为科学而贡献几乎毕生的精力，他的事迹非常感人。为了纪念这位伟大的科学家，物理上用“焦耳”做功或能的单位。焦耳定律公式：Q=I2Rt电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。公式中的物理量的单位分别是：I→A，R→Ω，t→S，Q→J说明：焦耳定律是实验定律，进一步实验证明，焦耳定律适用于任何情况电流产生热量的其他表达式 (1). Q=UIt只适用于只有电阻的电路,
(电能全部转化为内能)的情况。电功和电热的关系
（ W 和 Q 的关系） ①在电热器电路 (只有电阻的电路)中：（电能几乎全部转化为内能） W = Q
（W= UIt） =（Q=I2Rt） ②在其他电路中：（如电流通过电动机做功时，大部分电能转化为机械能） W > Q
（W= UIt） > （Q=I2Rt） 热功率概念：电热器在单位时间里消耗的电能。
2.定义式：
本 课 小 结一、知道电流的热效应；知道一般电热器的发热原理；会对一些家庭电热器进行简单的计算。电流热效应、电热器发热原理、电阻丝材料特点二、探究决定电热的因素、理解并正确运用焦耳定律电热与什么因素有关、焦耳定律、公式、单位；简单的家用电热器的计算。焦耳定律的适用条件、电热的计算
