3.3《交变电流》-文PPT

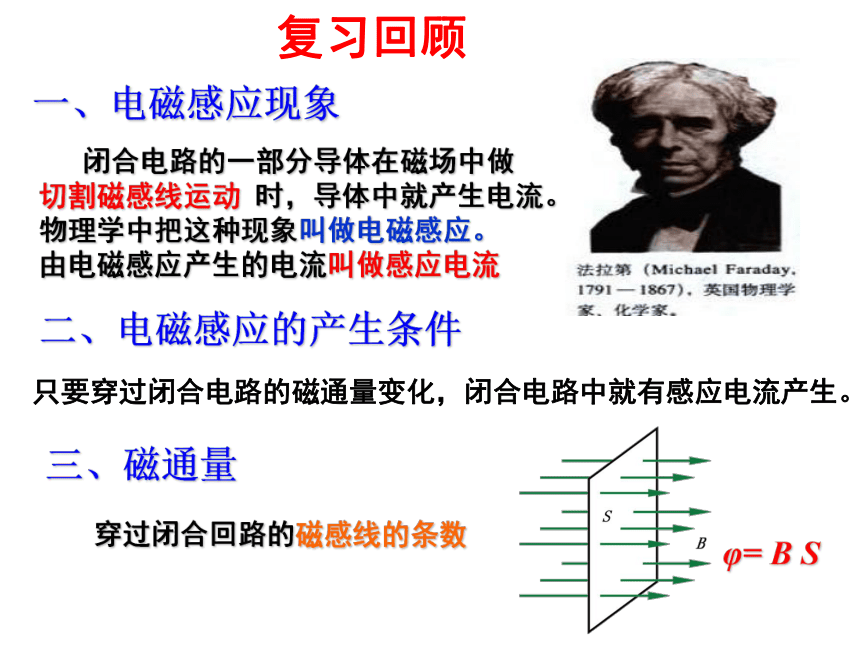

课件23张PPT。海阔凭鱼跃天高任鸟飞3.3《交变电流》复习回顾一、电磁感应现象 闭合电路的一部分导体在磁场中做
切割磁感线运动 时，导体中就产生电流。
物理学中把这种现象叫做电磁感应。
由电磁感应产生的电流叫做感应电流

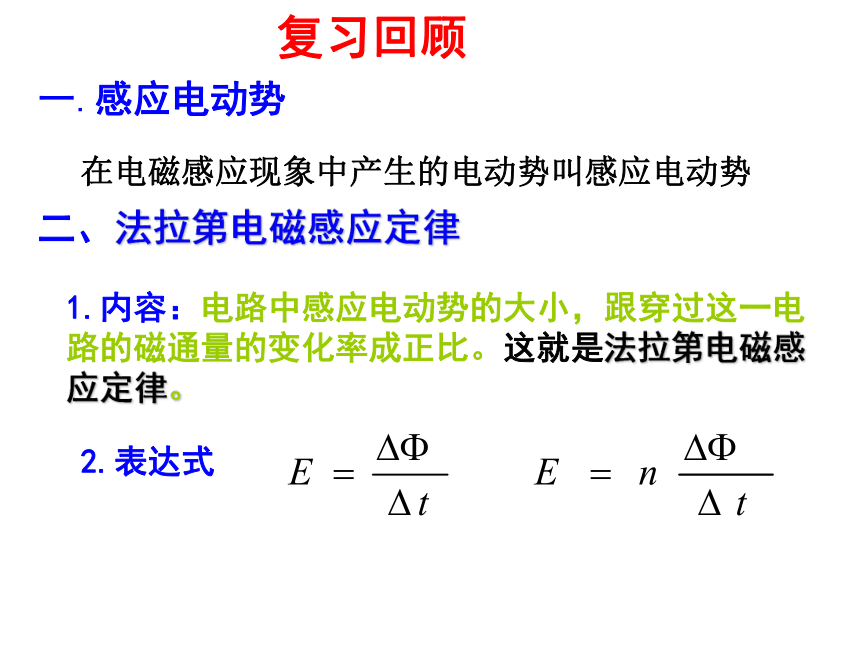

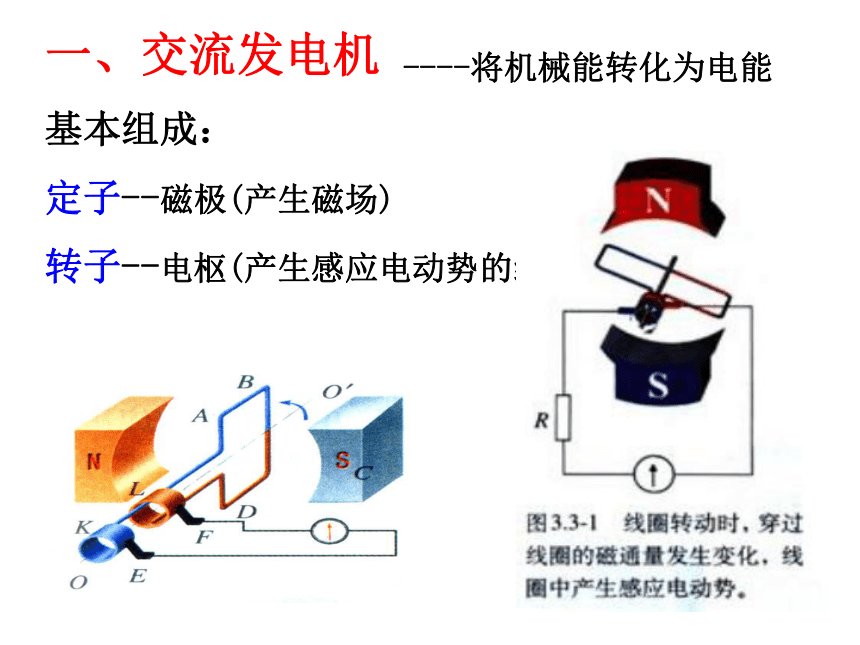

二、电磁感应的产生条件只要穿过闭合电路的磁通量变化，闭合电路中就有感应电流产生。三、磁通量穿过闭合回路的磁感线的条数 φ= B S复习回顾一.感应电动势在电磁感应现象中产生的电动势叫感应电动势 1.内容：电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。这就是法拉第电磁感应定律。二、法拉第电磁感应定律2.表达式一、交流发电机
基本组成：
定子--磁极(产生磁场)
转子--电枢(产生感应电动势的线圈)

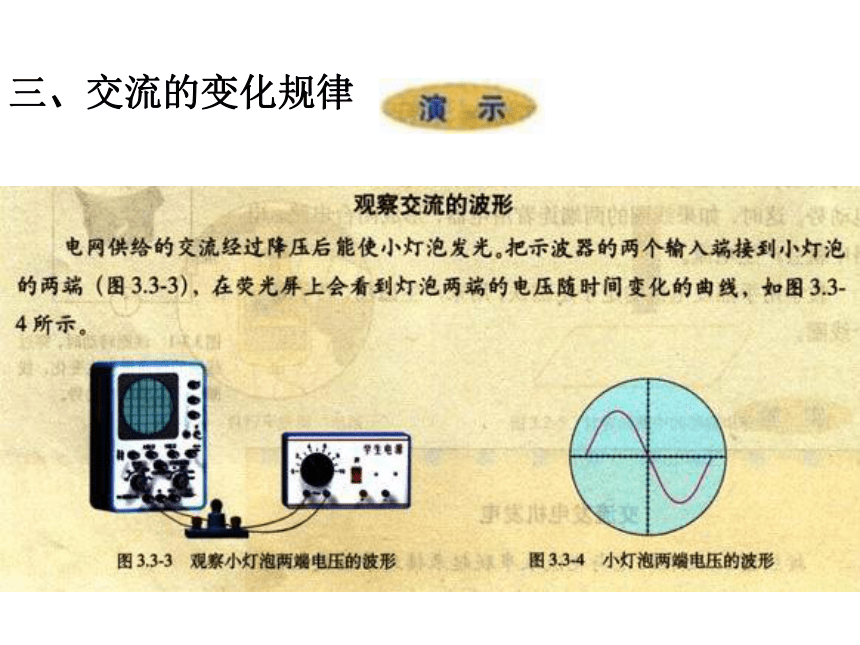

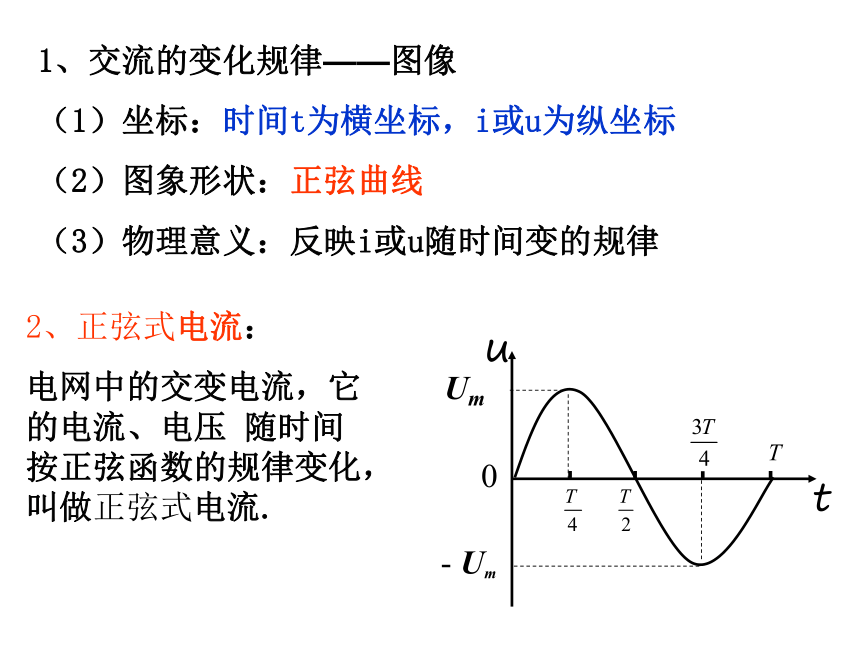

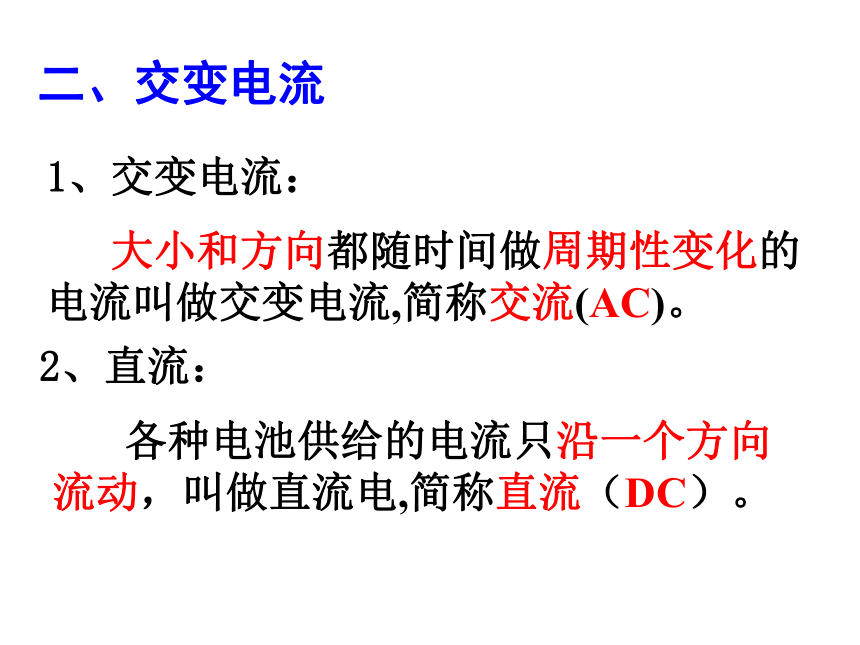

----将机械能转化为电能 二、交变电流1、交变电流： 大小和方向都随时间做周期性变化的电流叫做交变电流,简称交流(AC)。2、直流： 各种电池供给的电流只沿一个方向流动，叫做直流电,简称直流（DC）。三、交流的变化规律1、交流的变化规律——图像
（1）坐标：时间t为横坐标，i或u为纵坐标
（2）图象形状：正弦曲线
（3）物理意义：反映i或u随时间变的规律2、正弦式电流：

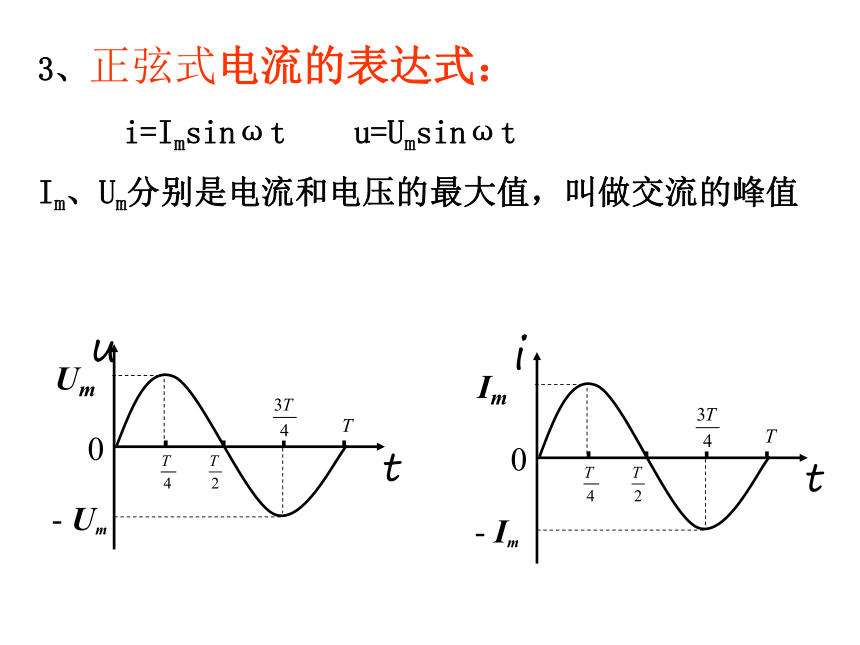

电网中的交变电流，它的电流、电压 随时间按正弦函数的规律变化，叫做正弦式电流.3、正弦式电流的表达式：
i=Imsinωt u=Umsinωt
Im、Um分别是电流和电压的最大值，叫做交流的峰值四、描述交流的物理量
1．周期：交变电流完成一次周期性变化所需
的时间，用T表示，单位是s．
2．频率：1s内交变电流完成周期性变化的次
数，用f 表示，单位赫兹，简称赫，符号
是Hz．
3、频率和周期有如下关系：
4、我国使用的交变电流，频率是50 Hz.下列表示交变电流的有（ ）
表示正弦式交变电流的有（ ）
例1CEE五、交流能够通过电容器
1．电容器主要应用：
隔直流，通交流。
2．解释：六、交流的有效值：
1、概念的引入：为了反映交变电流所产生的效果，
引入有效值的概念．
2、定义：使交变电流和直流通过相同阻值的电阻，如
果它们在相等时间内产生的热量相等，就把这一直
流的数值叫做这一交变电流的有效值．——三相等
3、特点：交变电流的有效值根据电流的热效应来规
定，与电流的方向无关．4、有效值与峰值的大小关系：
5、说明：在各种使用交变电流的电器设备上，所标注
的额定电压、额定电流值，都是交流的有效值。
电器仪表测量的也都是交流的有效值。1、交变电流：大小和方向都随时间做周期性变化的电流2、交变电流的产生：矩形线圈在匀强磁场中匀速转动3、交变电流的变化规律表达式： i=Imsinωt
u=Umsinωt 图象小结4、描述交流的物理量
（1）周期T：完成一次周期性变化所需的时间。
（2）频率f：1s内交变电流完成周期性变化的次数。
（3）关系：互为倒数。我国使用的频率是50 Hz。
5、电容器主要应用： 隔直流，通交流。
6、交流的有效值：
（1）使交流和直流通过相同的电阻，在相等时间内产
生的热量相等.
（2）有效值与峰值的大小关系：
课堂练习 正弦式电流在一个周期内出现两次峰值，我国电网所用交变电流为50HZ，即1s内发生50次周期变化，所以在1s内出现100次峰值。同理，1s内电流方向发生100次改变。 答：照明、动力电路的电压有效值分别为220V、380V；峰值分别为220V311V课堂练习 当电阻丝中通过50HZ的交流电时，尽管铜焊头与电阻丝是绝缘的，但由于电磁感应现象在铜焊头中可以感应出50HZ感应电流。再通过收音机中放大装置的放大，就会产生很强的交流声。下课祝同学们学习愉快教学目标 知识与能力：
1、理解交变电流是怎样产生的。
2、定性了解交流的变化规律及其图像表示和主要特征物理量。
3、知道交流能通过电容器的原因，了解交流这一特性在电子技术中的应用。
4、初步了解发电机、交变电流的发明和利用对促进人类社会进步的作用，进一步体验科学、技术与社会生活之间的密切关系。

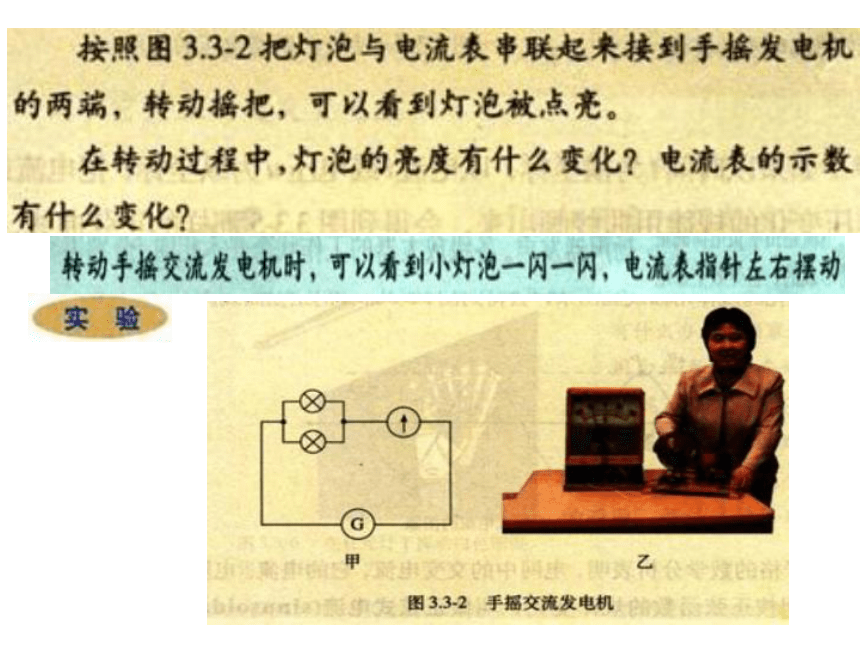

实验仪器：
示波器、小灯泡、导线、学生电源为什么看不到电灯中电流大小的变化电动机可以发电吗？
