第1节 家庭电路
九年级物理下（RJ）
教学课件
第十九章 生活用电

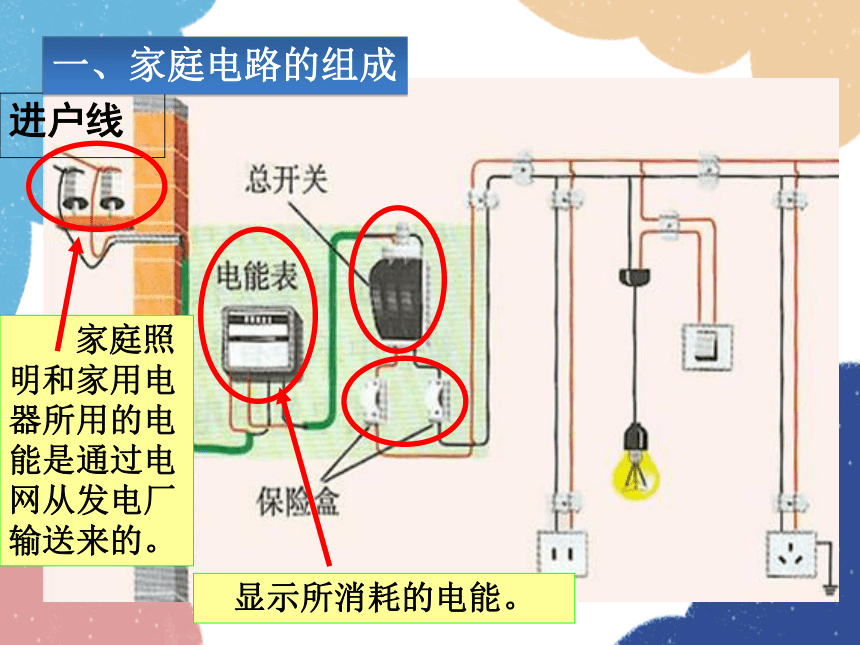

进户线
家庭照明和家用电器所用的电能是通过电网从发电厂输送来的。
显示所消耗的电能。
一、家庭电路的组成
进户线
　　

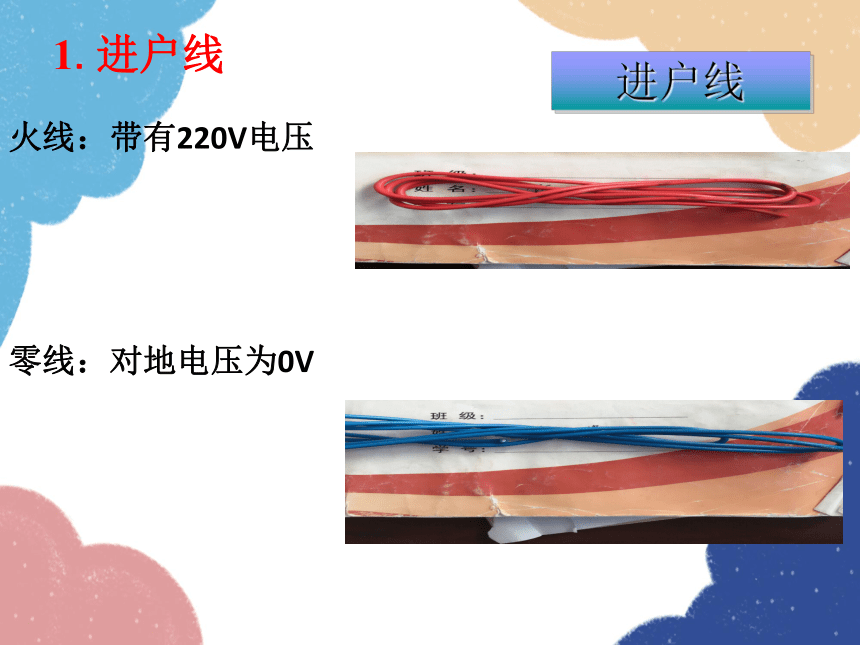

1.进户线
火线：带有220V电压
零线：对地电压为0V
电能表上有_____根导线与其连接，
如何连接？
1
2
3
4
1,3进;2,4出
4

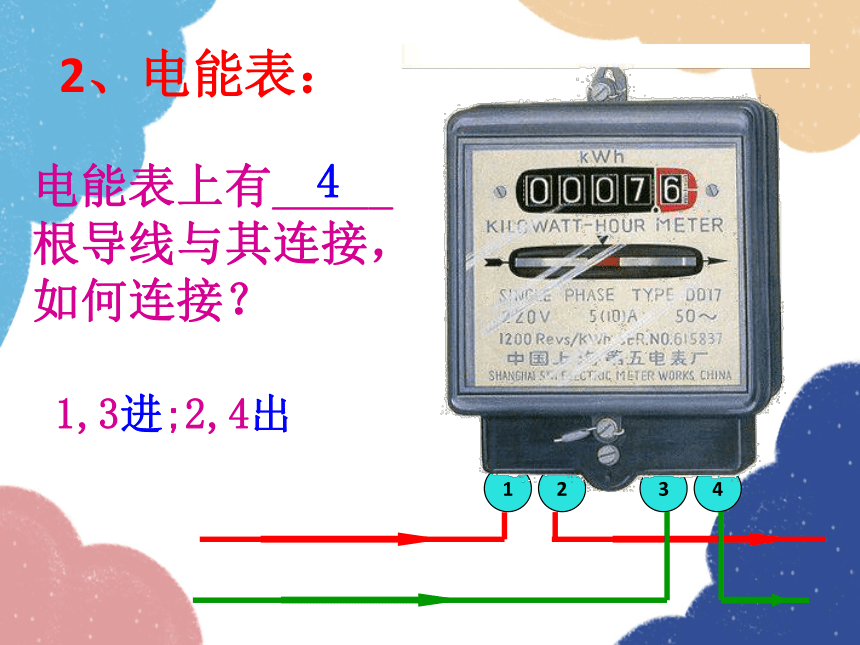

2、电能表：
　　（1）作用：
　　（2）安装：
　　测量用电器消耗电能的多少。
　　安装在干路上，在总开关之前。
　　123.4 kw ·h
　　（3）读数：
电源线
电源线
静触头一定要在上边，切不可倒装

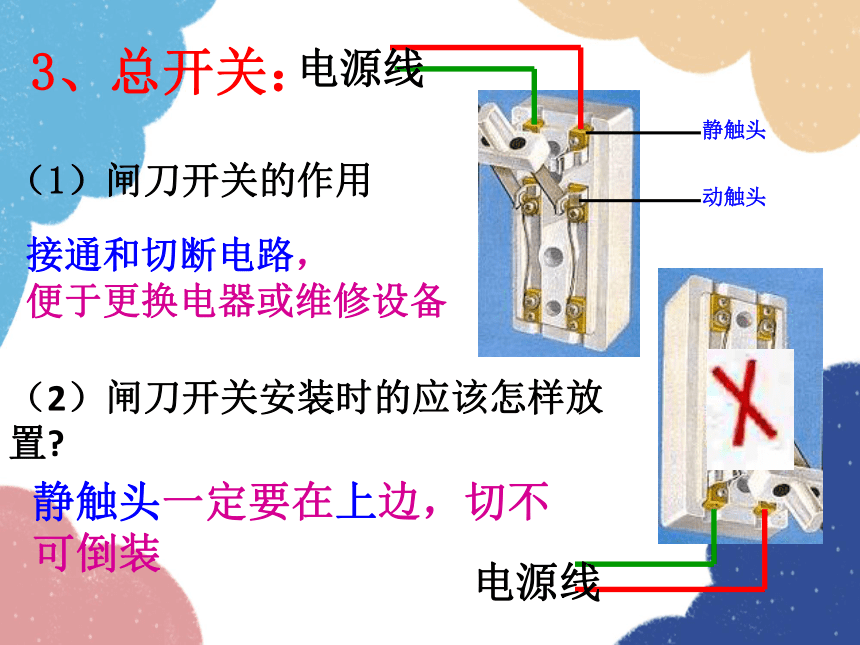

（1）闸刀开关的作用
3、总开关：
接通和切断电路，
便于更换电器或维修设备
（2）闸刀开关安装时的应该怎样放置
静触头
动触头

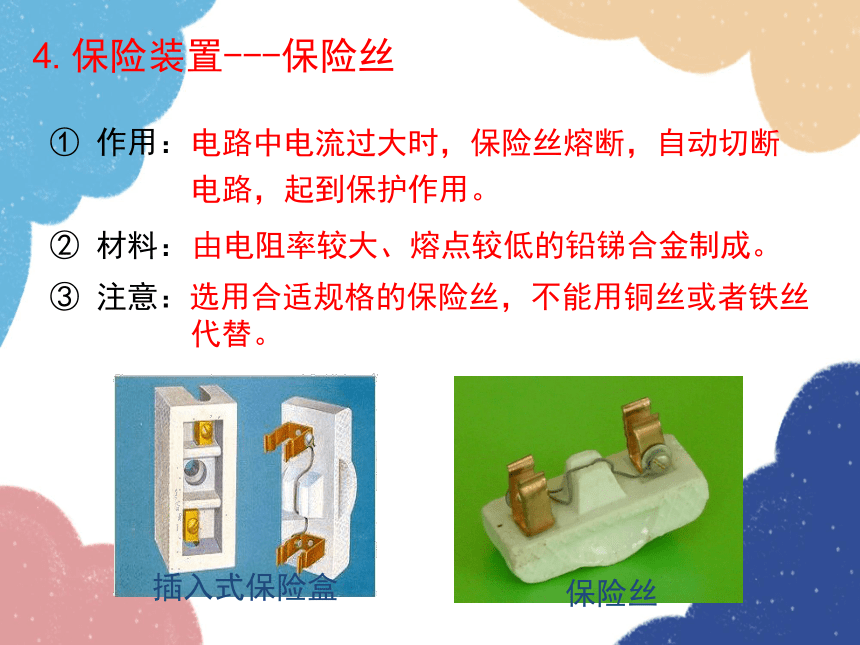

4.保险装置---保险丝
① 作用：
② 材料：
③ 注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
插入式保险盒
保险丝

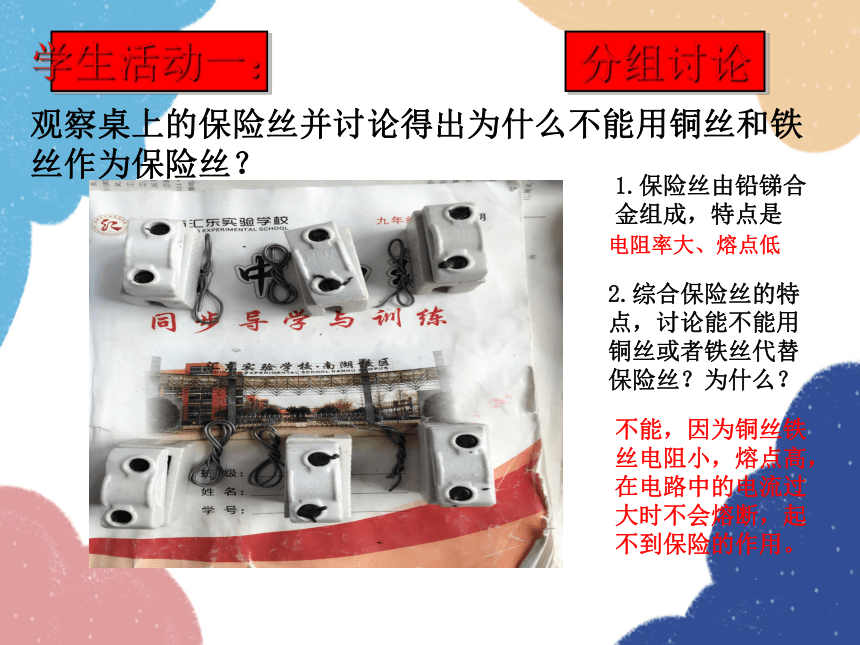

观察桌上的保险丝并讨论得出为什么不能用铜丝和铁丝作为保险丝？
分组讨论
1.保险丝由铅锑合金组成，特点是
2.综合保险丝的特点，讨论能不能用铜丝或者铁丝代替保险丝？为什么？
不能，因为铜丝铁丝电阻小，熔点高，在电路中的电流过大时不会熔断，起不到保险的作用。
电阻率大、熔点低
学生活动一：

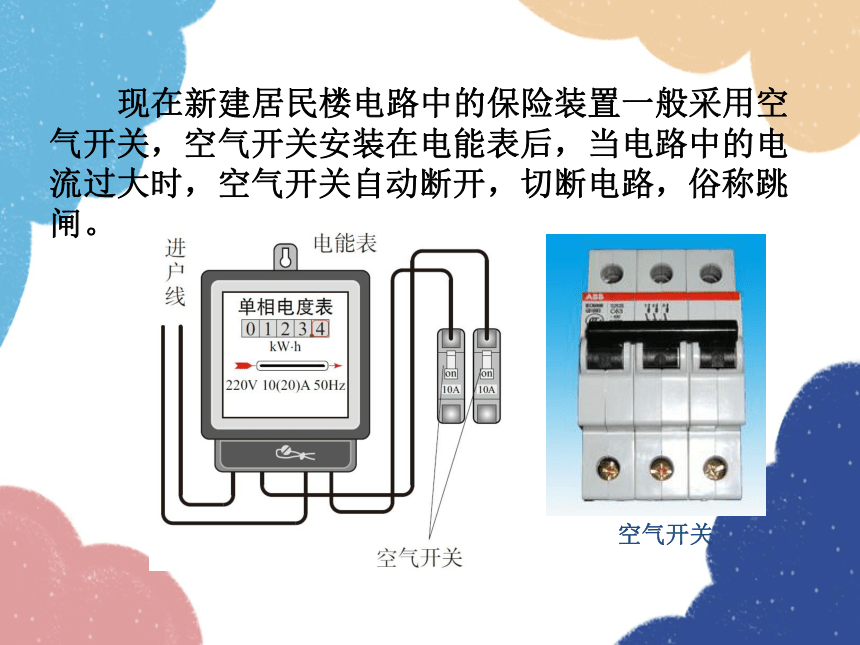

空气开关
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
火线
零线
大地
　　用试电笔！
试电笔
0 V
220 V
220 V
　　如何辨别火线和零线？
二、火线和零线
1．试电笔
　　（1）作用：辨别火线和零线。
　　（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
试
电
笔
　　（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
当电极间的电压达到一定时，氖气会导电。当电流从一个电极流到另一个电极时，氖气会发出红光。
（4）试电笔的原理：
2.用电器与零线、火线的连接
（1）各用电器（插座）并联在电路中。
（2）控制用电器的开关要连接在火线和用电器之间。
（3）卡口灯座与螺丝口灯座
电灯及其开关的接法
控制电灯的开关应与电灯 联，并且要接在 线上
开关接在火线与灯泡之间
接火线
开关控制 线
火
串
火
我们经常见到的是这样的插头……
插座
两脚插头
三、三线插头和漏电保护器
（1）三线插头
一条接火线（标着L）
一条接零线（标着N）
一条接地 （标着E）
第三条线标着E，它是做什么用的？
标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
三线插座是怎样
接入电路中的呢？
零线
火线
地线
左零右火 中接地
火线
零线
地线
零线
火线
地线
左零右火 中接地
火线
零线
地线
零线
火线
左零右火
（2）漏电保护器
如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电流，对人身起到保护作用。
作用：可以对人身触电、导线漏电、插座接错线、用电器短路等故障起保护作用。
点拨：
空气开关与漏电保护器的区别：
空气开关一般在电路中 时自动切断电路，主要起保护 的作用；漏电保护器是在检测到有电流 （漏电）时自动切断电路，主要是保护 。
电流过大
家用电器
流入大地
人身安全
1. 家庭电路中从进户线到用电器间应装总开关、电能表和熔断器，安装的正确顺序 （ ）
A、电能表、总开关、熔断器
B、闸刀开关、电能表、熔断器
C、闸刀开关、熔断器、电能表
D、熔断器、总开关、电能表
A
随堂练习
2. 李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（ ）
A.停电了
B.进户的火线断了
C.火线与零线相碰了
D.零线断了
D
3. 根据课本提供的数据，利用欧姆定律，估算正确使用试电笔测量家庭电路火线时流过人体的电流。这个电流大约是25 W灯泡正常工作电流的多少分之一？
解：使用试电笔时，流过人体的电流 I=U/R=220V/1000000Ω=0.00022A
25W灯泡正常工作的电流I1=P/U=25W/220V=0.114A
0.00022A/0.114=1/50
