2022—2023学年物理人教版九年级上册第16章 电压 电阻 基础练优选题(含答案)

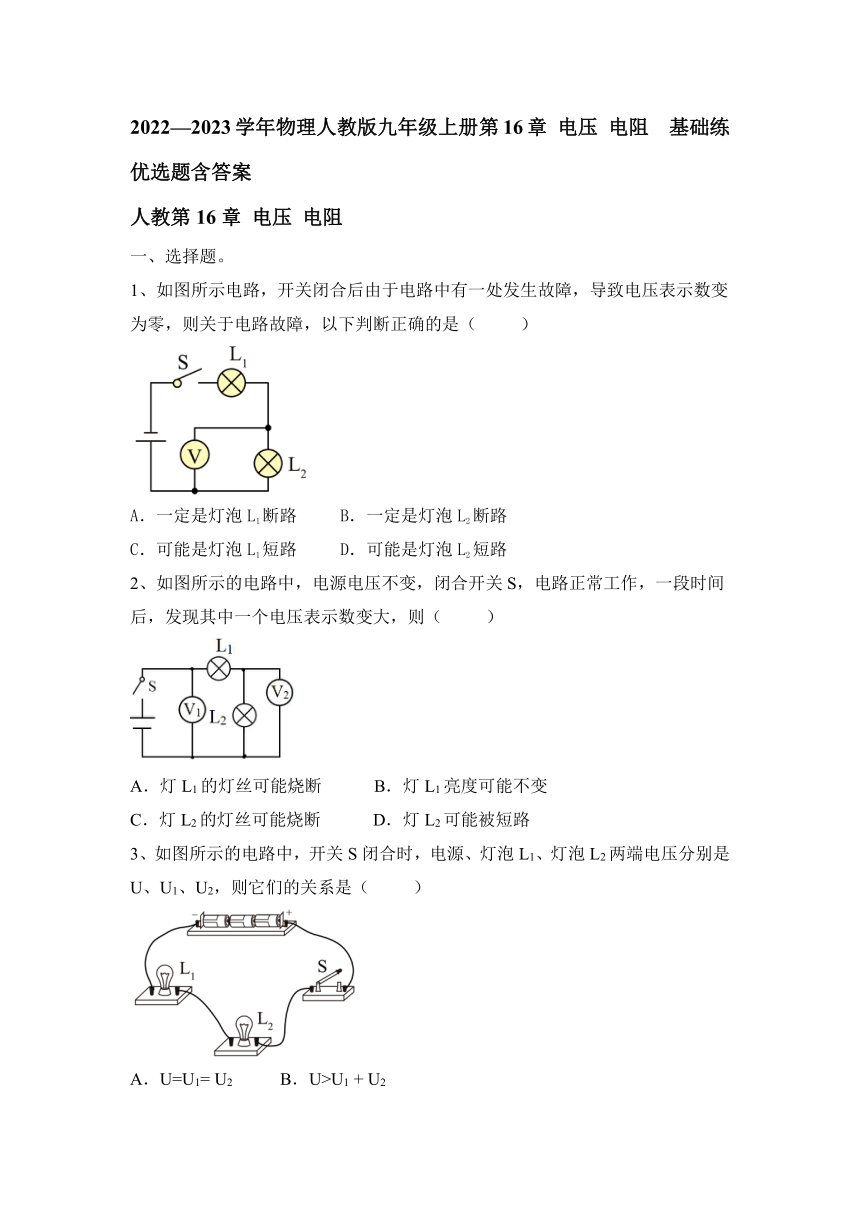

2022—2023学年物理人教版九年级上册第16章 电压 电阻 基础练优选题含答案
人教第16章 电压 电阻
一、选择题。
1、如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（ ）
A．一定是灯泡L1断路 B．一定是灯泡L2断路
C．可能是灯泡L1短路 D．可能是灯泡L2短路
2、如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯L1的灯丝可能烧断 B．灯L1亮度可能不变
C．灯L2的灯丝可能烧断 D．灯L2可能被短路
3、如图所示的电路中，开关S闭合时，电源、灯泡L1、灯泡L2两端电压分别是U、U1、U2，则它们的关系是（ ）
A．U=U1= U2 B．U>U1 + U2
C．U4、关于导体和绝缘体理解不正确的是（ ）
A. 人体、大地、石墨、纯水、油、酸碱盐水溶液都是导体
B. 绝缘体不容易导电，是因为绝缘体内部几乎没有自由电荷
C. 导体之所以容易导电，是因为导体内部有大量的自由电荷
D. 绝缘体和导体在一定条件下可能发生转化
5、如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（ ）
A．向油箱里加油时，电流表示数变大
B．燃油消耗下降时，电流表示数变大
C．燃油全部耗尽时，电流表将被烧坏
D．油箱加油过满时，电流表将被烧坏
6、将一个100Ω阻值和一个1Ω的电阻并联，其总电阻将（ ）
A.小于1Ω B.大于100Ω C.等于101Ω D.小于100Ω而大于1Ω
7、小华看到家里有一个放了很久的干电池，他想利用电压表判断干电池是否报废，小华设计的下列步骤中正确的是（ ）
①把电压表的“＋”接线柱与干电池的负极接触，“－”接线柱与正极接触；②选择电压表的量程为0～3 V；③在刻度盘上读出电压值；④把电压表的“－”接线柱与干电池的负极接触，“＋”接线柱与正极接触；⑤选择电压表量程为0～15 V.
A．①②③ B．②④③ C．⑤④③ D．②①③
8、如图所示，电源电压6V保持不变，开关S闭合后，电压表示数是2V，则（ ）
A．L1两端的电压是2V B．L1两端的电压是4V
C．L2两端的电压是4V D．L2两端的电压是6V
9、制作LED灯的发光二极管主要使用的是（ ）
A. 复合材料 B. 超导材料 C. 纳米材料 D. 半导体材料
10、（双选）下列用电器中，可能不需要用到变阻器的是（ ）
A．电视机 B．收音机 C．调光书写台灯 D．手电筒
11、以下是一些电流值和电压值，其中最符合实际的是（ ）
A．家庭电冰箱正常工作时，流过的电流约为1A
B．电影放映厅内的中央空调正常工作时，流过的电流约为2A
C．发生闪电时，云层间的电压约为220V
D．手机电池电压约为1.5V
12、如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路
C．灯L1处断路 D．灯L2处断路
*13、已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为（ ）
A．0.5A 12V B．1.5A 12V
C．1.5A 8V D．0.5A 8V
14、在下列各物理量中，反映导体对电流阻碍作用的是(　　)
A．电压　　　B．电阻　 　C．电流 　 　D．电荷量
15、如图所示，小林同学将滑动变阻器的A、C两接线柱接入电路中，则滑动变阻器的有效电阻是（ ）
A.CD段 B.AP段 C.AB段 D.BP段
二、填空题。
16、如图所示，甲表的示数为 V，甲表选用的是 量程；乙表的示数为 V，乙表选用的是 量程。
17、将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是　 　（选填“A”或“B”）；如果想获得2.4V的电压，则需要把　 　节这样的“水果电池”　 　联起来。
18、农村电网改造过程中，将细导线换成粗导线。这种方法是通过增大导体的横截面积来_________电阻。导体电阻不仅与导体材料和横截面积有关，还与_________有关。
19、如图所示是汽车、摩托车的油量表(由电流表改装而成)的原理示意图，R'是定值电阻，R是滑动变阻器。
（1）打开阀门A，油面下降，滑片向 移动，油量表(电流表)读数变 。
（2）打开阀门B，油面上升，滑片向 移动，油量表(电流表)读数变 。
*20、用电压表测电压时，让电压表与被测用电器______联，使电流从正接线柱流入，从负接线柱流出，被测电压不能超过电压表的______测量值。
21、某同学在用学生电压表测量电压时用的是0～3V得量程，但记录的读数却是6.5V，则你认为该同学失误的原因可能是________ ，如果是这个原因，那么实际的电压应当是________ V。
22、小阳在探究电路中电压关系时，得到了一组实验数据如下表所示，请根据实验数据写出电压U2和U1的关系式：U2＝　 　。
电压U1/V 3 4 5 6 7 8
电压U2/V 6 5 4 3 2 1
三、作图题。
23、根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。
四、实验题。
24、在“探究影响导体电阻大小的因素”实验中．（规格不同的导体有若干）
（1）小明设计了如图甲所示电路．为判断a、b两点间导体电阻的大小，小明应注意观察______ ，具体指明该方案存在的不足：______ ；
（2）小红设计了如图乙所示的电路，当她将一段导体接入a、b两点间并闭合开关后发现灯不亮，经检查电路无断路、短路故障，你认为灯不亮的原因是 ______ ；
（3）小丽设计了如图丙所示电路，该电路中灯泡的作用有哪些？
① ______ ；② ______ 。
（4）“科学研究表明：在导体的材料、横截面积和温度相同的条件下，导体电阻的大小与长度成正比”．你认为用小丽的方案能否得到这个结论？请用欧姆定律加以解释？ ______ 。
25、一实验小组用如图所示的器材探究“串联电路的电压关系”。用三节干电池串联供电，他们选择了两只规格不同的小灯泡L1、L2，其中L1电阻值已知，L2电阻值未知。
（1）请用笔画线代替导线，连接实验电路。要求：L1和L2串联，电压表测量两灯串联后的总电压，并在右边方框画出电路图。
（2）为了保证电路的安全，连接器材时，开关应　 　。
（3）小明用电压表测量L1两端电压时，直接选用0﹣3V的量程，小悦说这样不行，规范的操作方法应该是：　 　。
（4）他们实验中得出一组实验数据如下表。为了得出串联电路电压关系的普遍规律，他们还应：　 　。
L1两端电压（V） L2两端电压（V） 电路两端总电压（V）
1.5 2.8 4.3
（5）在探究串联电路电压关系实验中，物理实验小组按如图1所示电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为　 　V。
（6）如图2所示的电路中，电源电压不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是　 　
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
五、计算题。
26、在如图所示的电路中，电源的电压是14V，当开关S闭合时，电压表V1的示数时10V，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？
2022—2023学年物理人教版九年级上册第16章 电压 电阻 基础练优选题含答案
人教第16章 电压 电阻
一、选择题。
1、如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（ ）
A．一定是灯泡L1断路 B．一定是灯泡L2断路
C．可能是灯泡L1短路 D．可能是灯泡L2短路
【答案】D
2、如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯L1的灯丝可能烧断 B．灯L1亮度可能不变
C．灯L2的灯丝可能烧断 D．灯L2可能被短路
【答案】C
3、如图所示的电路中，开关S闭合时，电源、灯泡L1、灯泡L2两端电压分别是U、U1、U2，则它们的关系是（ ）
A．U=U1= U2 B．U>U1 + U2
C．U【答案】D
4、关于导体和绝缘体理解不正确的是（ ）
A. 人体、大地、石墨、纯水、油、酸碱盐水溶液都是导体
B. 绝缘体不容易导电，是因为绝缘体内部几乎没有自由电荷
C. 导体之所以容易导电，是因为导体内部有大量的自由电荷
D. 绝缘体和导体在一定条件下可能发生转化
【答案】A
5、如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（ ）
A．向油箱里加油时，电流表示数变大
B．燃油消耗下降时，电流表示数变大
C．燃油全部耗尽时，电流表将被烧坏
D．油箱加油过满时，电流表将被烧坏
【答案】D
6、将一个100Ω阻值和一个1Ω的电阻并联，其总电阻将（ ）
A.小于1Ω B.大于100Ω C.等于101Ω D.小于100Ω而大于1Ω
【答案】A
7、小华看到家里有一个放了很久的干电池，他想利用电压表判断干电池是否报废，小华设计的下列步骤中正确的是（ ）
①把电压表的“＋”接线柱与干电池的负极接触，“－”接线柱与正极接触；②选择电压表的量程为0～3 V；③在刻度盘上读出电压值；④把电压表的“－”接线柱与干电池的负极接触，“＋”接线柱与正极接触；⑤选择电压表量程为0～15 V.
A．①②③ B．②④③ C．⑤④③ D．②①③
【答案】B
8、如图所示，电源电压6V保持不变，开关S闭合后，电压表示数是2V，则（ ）
A．L1两端的电压是2V B．L1两端的电压是4V
C．L2两端的电压是4V D．L2两端的电压是6V
【答案】B
9、制作LED灯的发光二极管主要使用的是（ ）
A. 复合材料 B. 超导材料 C. 纳米材料 D. 半导体材料
【答案】D
10、（双选）下列用电器中，可能不需要用到变阻器的是（ ）
A．电视机 B．收音机 C．调光书写台灯 D．手电筒
【答案】A D
11、以下是一些电流值和电压值，其中最符合实际的是（ ）
A．家庭电冰箱正常工作时，流过的电流约为1A
B．电影放映厅内的中央空调正常工作时，流过的电流约为2A
C．发生闪电时，云层间的电压约为220V
D．手机电池电压约为1.5V
【答案】A
12、如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路
C．灯L1处断路 D．灯L2处断路
【答案】B
*13、已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为（ ）
A．0.5A 12V B．1.5A 12V
C．1.5A 8V D．0.5A 8V
【答案】D
14、在下列各物理量中，反映导体对电流阻碍作用的是(　　)
A．电压　　　B．电阻　 　C．电流 　 　D．电荷量
【答案】B
15、如图所示，小林同学将滑动变阻器的A、C两接线柱接入电路中，则滑动变阻器的有效电阻是（ ）
A.CD段 B.AP段 C.AB段 D.BP段
【答案】B
二、填空题。
16、如图所示，甲表的示数为 V，甲表选用的是 量程；乙表的示数为 V，乙表选用的是 量程。
【答案】0.5 0~3V 8 0~15V
17、将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是　 　（选填“A”或“B”）；如果想获得2.4V的电压，则需要把　 　节这样的“水果电池”　 　联起来。
【答案】B；2； 串
18、农村电网改造过程中，将细导线换成粗导线。这种方法是通过增大导体的横截面积来_________电阻。导体电阻不仅与导体材料和横截面积有关，还与_________有关。
【答案】减小 长度
19、如图所示是汽车、摩托车的油量表(由电流表改装而成)的原理示意图，R'是定值电阻，R是滑动变阻器。
（1）打开阀门A，油面下降，滑片向 移动，油量表(电流表)读数变 。
（2）打开阀门B，油面上升，滑片向 移动，油量表(电流表)读数变 。
【答案】（1）上 小； （2）下 大
*20、用电压表测电压时，让电压表与被测用电器______联，使电流从正接线柱流入，从负接线柱流出，被测电压不能超过电压表的______测量值。
【答案】并；最大
21、某同学在用学生电压表测量电压时用的是0～3V得量程，但记录的读数却是6.5V，则你认为该同学失误的原因可能是________ ，如果是这个原因，那么实际的电压应当是________ V。
【答案】看错量程； 1.3。
22、小阳在探究电路中电压关系时，得到了一组实验数据如下表所示，请根据实验数据写出电压U2和U1的关系式：U2＝　 　。
电压U1/V 3 4 5 6 7 8
电压U2/V 6 5 4 3 2 1
【答案】9V﹣U1
三、作图题。
23、根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。
【答案】如图所示：
四、实验题。
24、在“探究影响导体电阻大小的因素”实验中．（规格不同的导体有若干）
（1）小明设计了如图甲所示电路．为判断a、b两点间导体电阻的大小，小明应注意观察______ ，具体指明该方案存在的不足：______ ；
（2）小红设计了如图乙所示的电路，当她将一段导体接入a、b两点间并闭合开关后发现灯不亮，经检查电路无断路、短路故障，你认为灯不亮的原因是 ______ ；
（3）小丽设计了如图丙所示电路，该电路中灯泡的作用有哪些？
① ______ ；② ______ 。
（4）“科学研究表明：在导体的材料、横截面积和温度相同的条件下，导体电阻的大小与长度成正比”．你认为用小丽的方案能否得到这个结论？请用欧姆定律加以解释？ ______ 。
【答案】（1）电流表的示数变化；ab间电阻太小时，可导致电路中电流过大烧坏电路中的元件。
（2）ab间电阻太大，灯泡两端实际电压远小于额定电压。
（3）①保护电路，②粗略反映电路中电流变化。
（4）不能，改变导体长度时，无法控制ab间电压相等。
25、一实验小组用如图所示的器材探究“串联电路的电压关系”。用三节干电池串联供电，他们选择了两只规格不同的小灯泡L1、L2，其中L1电阻值已知，L2电阻值未知。
（1）请用笔画线代替导线，连接实验电路。要求：L1和L2串联，电压表测量两灯串联后的总电压，并在右边方框画出电路图。
（2）为了保证电路的安全，连接器材时，开关应　 　。
（3）小明用电压表测量L1两端电压时，直接选用0﹣3V的量程，小悦说这样不行，规范的操作方法应该是：　 　。
（4）他们实验中得出一组实验数据如下表。为了得出串联电路电压关系的普遍规律，他们还应：　 　。
L1两端电压（V） L2两端电压（V） 电路两端总电压（V）
1.5 2.8 4.3
（5）在探究串联电路电压关系实验中，物理实验小组按如图1所示电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为　 　V。
（6）如图2所示的电路中，电源电压不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是　 　
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
【答案】（1）如左图所示；如右图所示；
（2）断开； （3）先接入电压表大量程试触；
（4）换用不同的灯泡进行多次测量； （5）1.5； （6）C。
五、计算题。
26、在如图所示的电路中，电源的电压是14V，当开关S闭合时，电压表V1的示数时10V，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？
【答案】三只灯泡L1、L2、L3两端的电压分别为8V、2V、4V。
【详解】等效电路图如下：
由图可知，L1、L2、L3串联，V1测L1和L2两端电压，V2测L2和L3两端电压。
则：U1+U2+U3＝14V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
U1+U2＝10V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
U2+U3＝6V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
解得：U1＝8V、U2＝2V、U3＝4V。
