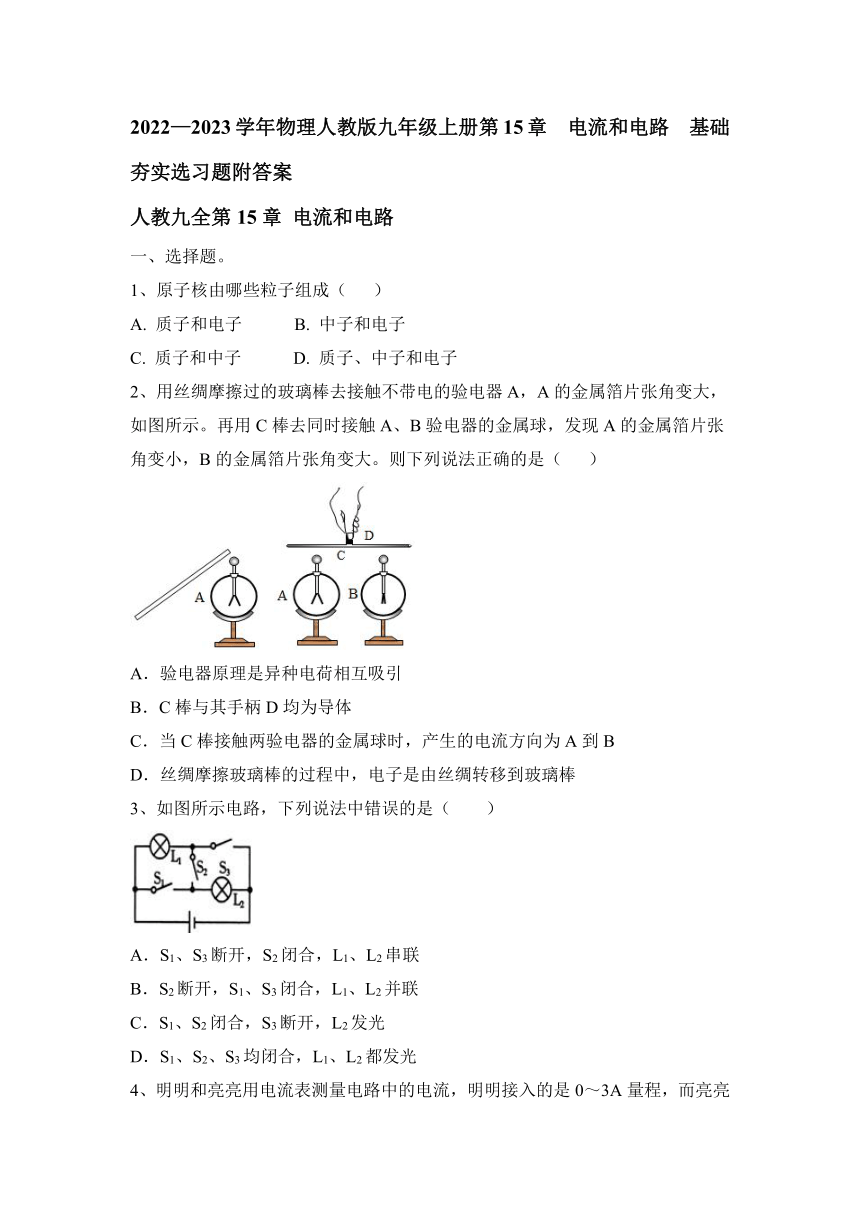

2022—2023学年物理人教版九年级上册第15章 电流和电路 基础夯实选习题附答案

2022—2023学年物理人教版九年级上册第15章 电流和电路 基础夯实选习题附答案
人教九全第15章 电流和电路
一、选择题。
1、原子核由哪些粒子组成（ ）
A. 质子和电子 B. 中子和电子
C. 质子和中子 D. 质子、中子和电子
2、用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
3、如图所示电路，下列说法中错误的是（　　）
A．S1、S3断开，S2闭合，L1、L2串联
B．S2断开，S1、S3闭合，L1、L2并联
C．S1、S2闭合，S3断开，L2发光
D．S1、S2、S3均闭合，L1、L2都发光

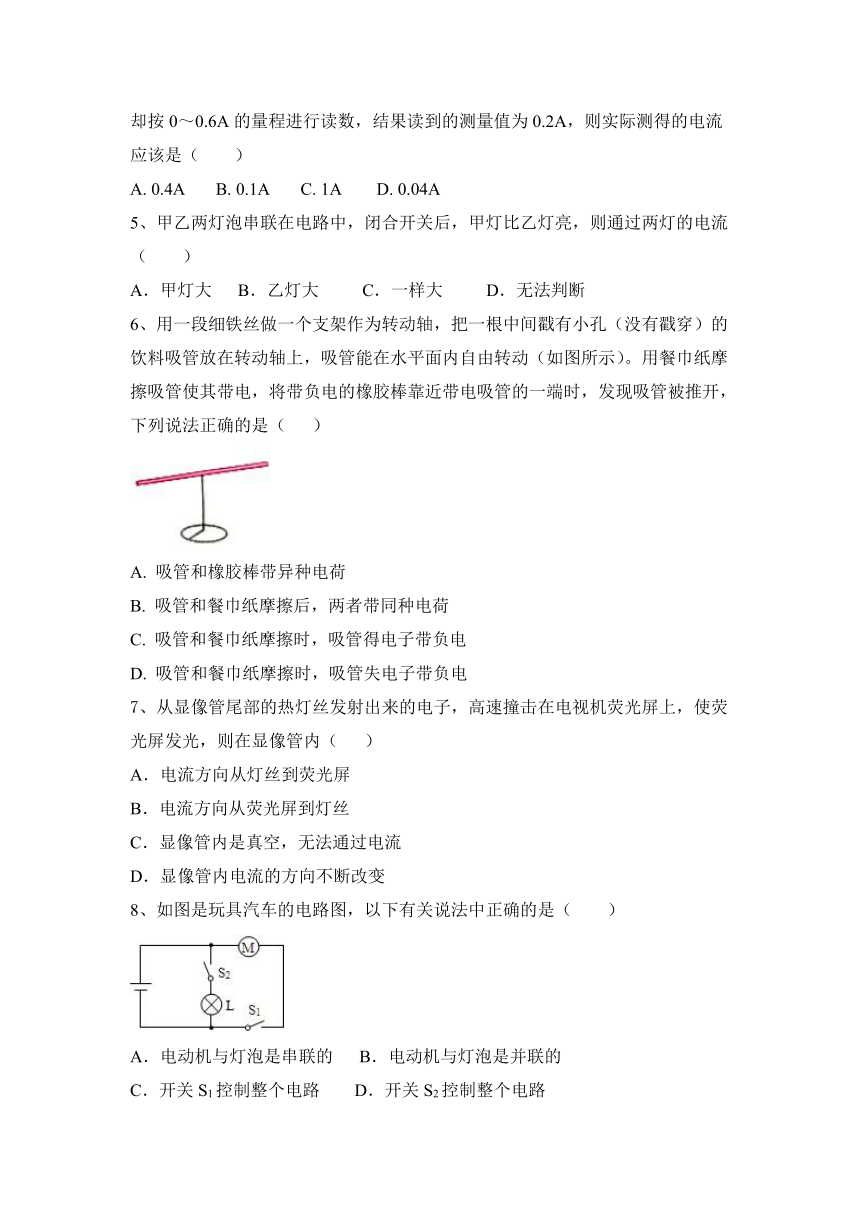

4、明明和亮亮用电流表测量电路中的电流，明明接入的是0～3A量程，而亮亮却按0～0.6A的量程进行读数，结果读到的测量值为0.2A，则实际测得的电流应该是（　　）
A. 0.4A B. 0.1A C. 1A D. 0.04A
5、甲乙两灯泡串联在电路中，闭合开关后，甲灯比乙灯亮，则通过两灯的电流（ ）
A．甲灯大 B．乙灯大 C．一样大 D．无法判断
6、用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（ ）
A. 吸管和橡胶棒带异种电荷
B. 吸管和餐巾纸摩擦后，两者带同种电荷
C. 吸管和餐巾纸摩擦时，吸管得电子带负电
D. 吸管和餐巾纸摩擦时，吸管失电子带负电
7、从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧光屏发光，则在显像管内（ ）
A．电流方向从灯丝到荧光屏
B．电流方向从荧光屏到灯丝
C．显像管内是真空，无法通过电流
D．显像管内电流的方向不断改变
8、如图是玩具汽车的电路图，以下有关说法中正确的是（　　）
A．电动机与灯泡是串联的 B．电动机与灯泡是并联的
C．开关S1控制整个电路 D．开关S2控制整个电路

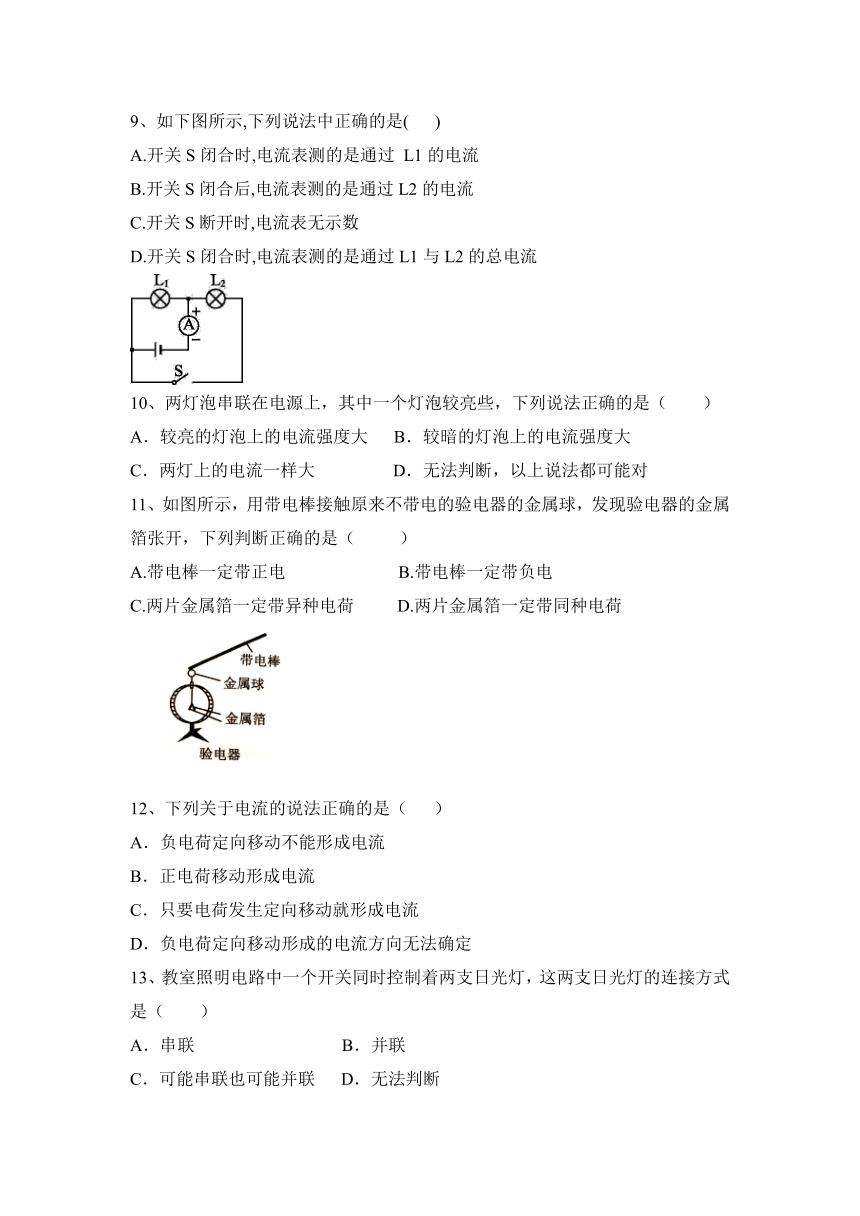

9、如下图所示,下列说法中正确的是( )
A.开关S闭合时,电流表测的是通过 L1的电流
B.开关S闭合后,电流表测的是通过L2的电流
C.开关S断开时,电流表无示数
D.开关S闭合时,电流表测的是通过L1与L2的总电流
10、两灯泡串联在电源上，其中一个灯泡较亮些，下列说法正确的是（ ）
A．较亮的灯泡上的电流强度大 B．较暗的灯泡上的电流强度大
C．两灯上的电流一样大 D．无法判断，以上说法都可能对
11、如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）
A.带电棒一定带正电 B.带电棒一定带负电
C.两片金属箔一定带异种电荷 D.两片金属箔一定带同种电荷
12、下列关于电流的说法正确的是（ ）
A．负电荷定向移动不能形成电流
B．正电荷移动形成电流
C．只要电荷发生定向移动就形成电流
D．负电荷定向移动形成的电流方向无法确定
13、教室照明电路中一个开关同时控制着两支日光灯，这两支日光灯的连接方式是（　　）
A．串联 B．并联
C．可能串联也可能并联 D．无法判断

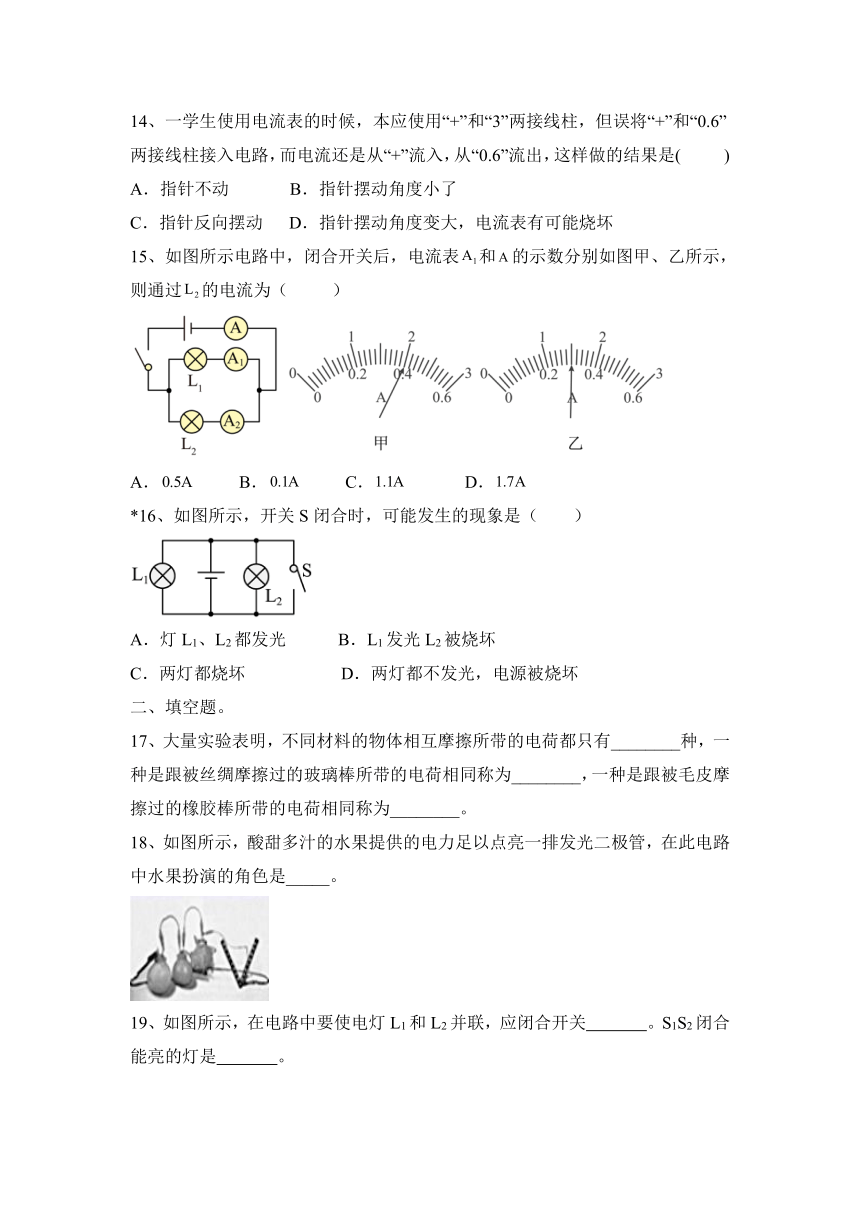

14、一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是( )
A．指针不动 B．指针摆动角度小了
C．指针反向摆动 D．指针摆动角度变大，电流表有可能烧坏
15、如图所示电路中，闭合开关后，电流表和的示数分别如图甲、乙所示，则通过的电流为（ ）
A． B． C． D．
*16、如图所示，开关S闭合时，可能发生的现象是（　　）
A．灯L1、L2都发光 B．L1发光L2被烧坏
C．两灯都烧坏 D．两灯都不发光，电源被烧坏
二、填空题。
17、大量实验表明，不同材料的物体相互摩擦所带的电荷都只有________种，一种是跟被丝绸摩擦过的玻璃棒所带的电荷相同称为________，一种是跟被毛皮摩擦过的橡胶棒所带的电荷相同称为________。
18、如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是_____。

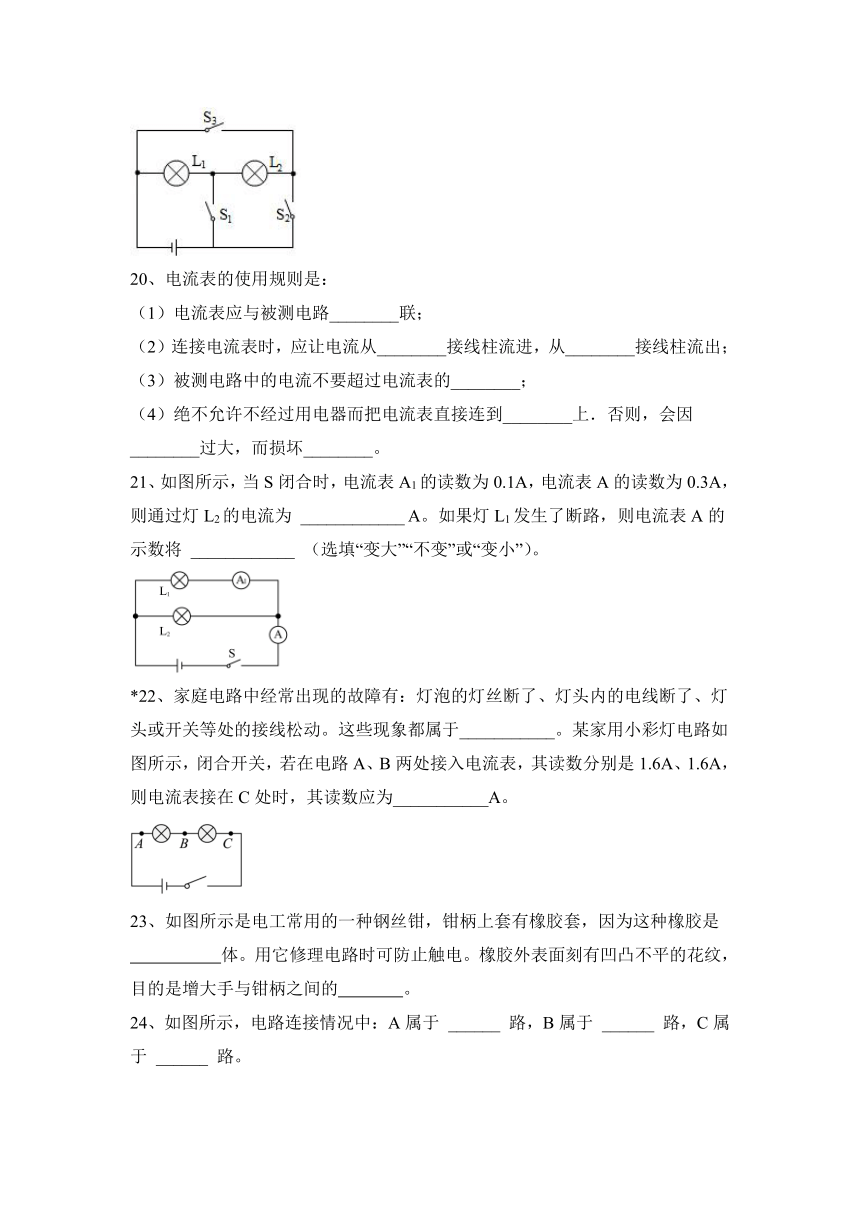

19、如图所示，在电路中要使电灯L1和L2并联，应闭合开关　 　。S1S2闭合能亮的灯是　 　。
20、电流表的使用规则是：
（1）电流表应与被测电路________联；
（2）连接电流表时，应让电流从________接线柱流进，从________接线柱流出；
（3）被测电路中的电流不要超过电流表的________；
（4）绝不允许不经过用电器而把电流表直接连到________上．否则，会因________过大，而损坏________。
21、如图所示，当S闭合时，电流表A1的读数为0.1A，电流表A的读数为0.3A，则通过灯L2的电流为 ____________ A。如果灯L1发生了断路，则电流表A的示数将 ____________ （选填“变大”“不变”或“变小”）。
*22、家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动。这些现象都属于___________。某家用小彩灯电路如图所示，闭合开关，若在电路A、B两处接入电流表，其读数分别是1.6A、1.6A，则电流表接在C处时，其读数应为___________A。
23、如图所示是电工常用的一种钢丝钳，钳柄上套有橡胶套，因为这种橡胶是 体。用它修理电路时可防止触电。橡胶外表面刻有凹凸不平的花纹，目的是增大手与钳柄之间的 。
24、如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
25、如图是一个能吹冷、热风的电吹风的简化电路，图中A是吹风机（电动机），B是电热丝。若只闭合开关S1吹出的是　 　风；若S1、S2都闭合，吹出的是　 　风。
三、作图题。
26、现在给你一个电源，1个定值电阻、1个滑动变阻器、1个电压表、1个开关、若干导线。要求：作用在弹簧上的压力越大，电压表示数越大，请你设计一个符合要求的电路，完成装置图。
四、实验题。
27、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是　 　。
②根据上述现象，你　 　（选填“能”或“不能”）断定这两只小灯泡是串联的。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是　 　（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是　 　 。
28、小余和小乐探究并联电路中电流的关系，他们设计的电路如图甲所示。
（1）在连接电路的过程中，开关应该________，目的是________。
（2）在使用电流表测电流的实验中，小余试触时电流表的指针向着没有刻度的一侧偏转，如图乙所示，根据你的分析，你认为原因可能是________________。
（3）在实验过程中他们连接了如图丙所示的电路，闭合开关后，观察到灯L2________（选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是：________（写出一条即可）。请在图丙上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。
（4）他们改正错误后把电流表分别接入到电路中的A、B、C处，测出电流如下表：
实验次数 A处的电流IA/A B处的电流IB/A C处的电流IC/A
1 0.10 0.12 0.22
2 0.22 0.24 0.46
3 0.26 0.30 0.56
通过分析，得出的结论是：并联电路中，__________________________；在实验中可以采用________________的方法改变A、B、C处电流的大小从而进行多次实验；多次测量的目的是：________。（选填序号）
A．多次测量求平均值减小误差 B．使结论更具普遍性
2022—2023学年物理人教版九年级上册第15章 电流和电路 基础夯实选习题附答案
人教九全第15章 电流和电路
一、选择题。
1、原子核由哪些粒子组成（ ）
A. 质子和电子 B. 中子和电子
C. 质子和中子 D. 质子、中子和电子
【答案】C
2、用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
【答案】C
3、如图所示电路，下列说法中错误的是（　　）
A．S1、S3断开，S2闭合，L1、L2串联
B．S2断开，S1、S3闭合，L1、L2并联
C．S1、S2闭合，S3断开，L2发光
D．S1、S2、S3均闭合，L1、L2都发光
【答案】D
4、明明和亮亮用电流表测量电路中的电流，明明接入的是0～3A量程，而亮亮却按0～0.6A的量程进行读数，结果读到的测量值为0.2A，则实际测得的电流应该是（　　）
A. 0.4A B. 0.1A C. 1A D. 0.04A
【答案】C
5、甲乙两灯泡串联在电路中，闭合开关后，甲灯比乙灯亮，则通过两灯的电流（ ）
A．甲灯大 B．乙灯大 C．一样大 D．无法判断
【答案】C
6、用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（ ）
A. 吸管和橡胶棒带异种电荷
B. 吸管和餐巾纸摩擦后，两者带同种电荷
C. 吸管和餐巾纸摩擦时，吸管得电子带负电
D. 吸管和餐巾纸摩擦时，吸管失电子带负电
【答案】C
7、从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧光屏发光，则在显像管内（ ）
A．电流方向从灯丝到荧光屏
B．电流方向从荧光屏到灯丝
C．显像管内是真空，无法通过电流
D．显像管内电流的方向不断改变
【答案】B
8、如图是玩具汽车的电路图，以下有关说法中正确的是（　　）
A．电动机与灯泡是串联的 B．电动机与灯泡是并联的
C．开关S1控制整个电路 D．开关S2控制整个电路
【答案】B
9、如下图所示,下列说法中正确的是( )
A.开关S闭合时,电流表测的是通过 L1的电流
B.开关S闭合后,电流表测的是通过L2的电流
C.开关S断开时,电流表无示数
D.开关S闭合时,电流表测的是通过L1与L2的总电流
【答案】B
10、两灯泡串联在电源上，其中一个灯泡较亮些，下列说法正确的是（ ）
A．较亮的灯泡上的电流强度大 B．较暗的灯泡上的电流强度大
C．两灯上的电流一样大 D．无法判断，以上说法都可能对
【答案】C
11、如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）
A.带电棒一定带正电 B.带电棒一定带负电
C.两片金属箔一定带异种电荷 D.两片金属箔一定带同种电荷
【答案】D
12、下列关于电流的说法正确的是（ ）
A．负电荷定向移动不能形成电流
B．正电荷移动形成电流
C．只要电荷发生定向移动就形成电流
D．负电荷定向移动形成的电流方向无法确定
【答案】C
13、教室照明电路中一个开关同时控制着两支日光灯，这两支日光灯的连接方式是（　　）
A．串联 B．并联
C．可能串联也可能并联 D．无法判断
【答案】B
14、一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是( )
A．指针不动 B．指针摆动角度小了
C．指针反向摆动 D．指针摆动角度变大，电流表有可能烧坏
【答案】D
15、如图所示电路中，闭合开关后，电流表和的示数分别如图甲、乙所示，则通过的电流为（ ）
A． B． C． D．
【答案】C
*16、如图所示，开关S闭合时，可能发生的现象是（　　）
A．灯L1、L2都发光 B．L1发光L2被烧坏
C．两灯都烧坏 D．两灯都不发光，电源被烧坏
【答案】D
二、填空题。
17、大量实验表明，不同材料的物体相互摩擦所带的电荷都只有________种，一种是跟被丝绸摩擦过的玻璃棒所带的电荷相同称为________，一种是跟被毛皮摩擦过的橡胶棒所带的电荷相同称为________。
【答案】两 正电荷 负电荷
18、如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是_____。
【答案】电源
19、如图所示，在电路中要使电灯L1和L2并联，应闭合开关　 　。S1S2闭合能亮的灯是　 　。
【答案】S1、S3；灯L1
20、电流表的使用规则是：
（1）电流表应与被测电路________联；
（2）连接电流表时，应让电流从________接线柱流进，从________接线柱流出；
（3）被测电路中的电流不要超过电流表的________；
（4）绝不允许不经过用电器而把电流表直接连到________上．否则，会因________过大，而损坏________。
【答案】串 正 负 量程 电源两极 电流 电源
21、如图所示，当S闭合时，电流表A1的读数为0.1A，电流表A的读数为0.3A，则通过灯L2的电流为 ____________ A。如果灯L1发生了断路，则电流表A的示数将 ____________ （选填“变大”“不变”或“变小”）。
【答案】0.2 变小
*22、家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动。这些现象都属于___________。某家用小彩灯电路如图所示，闭合开关，若在电路A、B两处接入电流表，其读数分别是1.6A、1.6A，则电流表接在C处时，其读数应为___________A。
【答案】断路 1.6
23、如图所示是电工常用的一种钢丝钳，钳柄上套有橡胶套，因为这种橡胶是 体。用它修理电路时可防止触电。橡胶外表面刻有凹凸不平的花纹，目的是增大手与钳柄之间的 。
【答案】绝缘 摩擦
24、如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
【答案】断路 短路 通路
25、如图是一个能吹冷、热风的电吹风的简化电路，图中A是吹风机（电动机），B是电热丝。若只闭合开关S1吹出的是　 　风；若S1、S2都闭合，吹出的是　 　风。
【答案】冷；热
三、作图题。
26、现在给你一个电源，1个定值电阻、1个滑动变阻器、1个电压表、1个开关、若干导线。要求：作用在弹簧上的压力越大，电压表示数越大，请你设计一个符合要求的电路，完成装置图。
【答案】如下图所示：
四、实验题。
27、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是　 　。
②根据上述现象，你　 　（选填“能”或“不能”）断定这两只小灯泡是串联的。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是　 　（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是　 　 。
【答案】（1）①电源；②不能；
（2）①错误；②将两只灯泡交换位置，再比较亮度。
28、小余和小乐探究并联电路中电流的关系，他们设计的电路如图甲所示。
（1）在连接电路的过程中，开关应该________，目的是________。
（2）在使用电流表测电流的实验中，小余试触时电流表的指针向着没有刻度的一侧偏转，如图乙所示，根据你的分析，你认为原因可能是________________。
（3）在实验过程中他们连接了如图丙所示的电路，闭合开关后，观察到灯L2________（选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是：________（写出一条即可）。请在图丙上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。
（4）他们改正错误后把电流表分别接入到电路中的A、B、C处，测出电流如下表：
实验次数 A处的电流IA/A B处的电流IB/A C处的电流IC/A
1 0.10 0.12 0.22
2 0.22 0.24 0.46
3 0.26 0.30 0.56
通过分析，得出的结论是：并联电路中，__________________________；在实验中可以采用________________的方法改变A、B、C处电流的大小从而进行多次实验；多次测量的目的是：________。（选填序号）
A．多次测量求平均值减小误差 B．使结论更具普遍性
【答案】（1）断开 保护电路 （2）电流表正、负接线柱接反了
（3）不发光 A2、L2被短路 如图所示
（4）干路电流等于各支路电流之和 改变电源电压 B
