浙教版科学九年级上第3章第6节电能的利用（测量小灯泡的电功率）

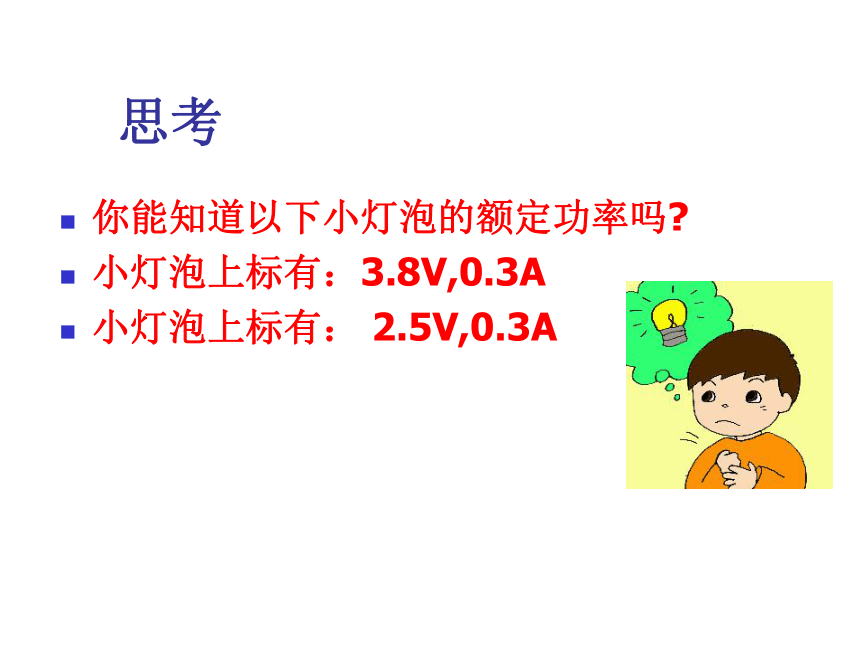

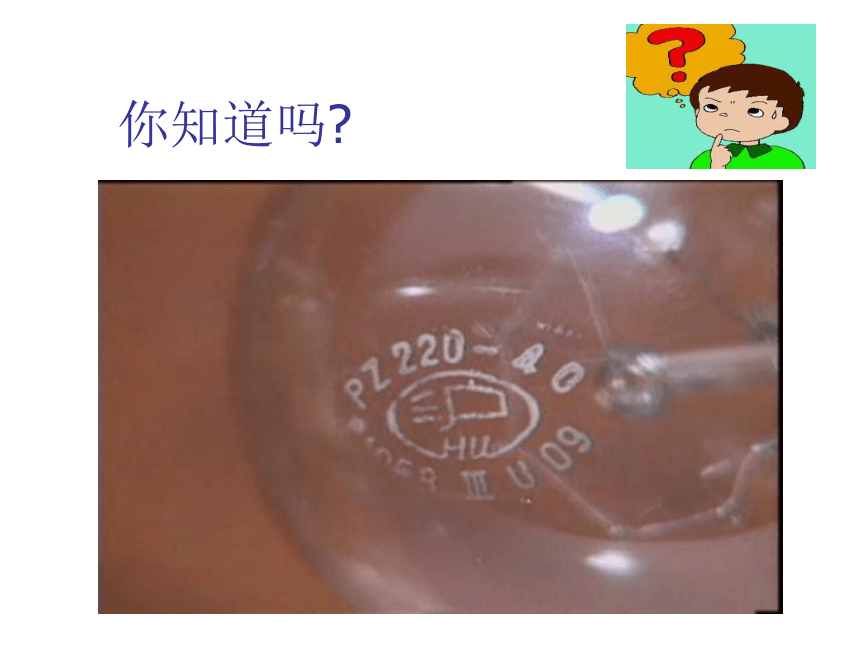

课件15张PPT。你知道吗? 思考
你能知道以下小灯泡的额定功率吗?
小灯泡上标有：3.8V,0.3A
小灯泡上标有： 2.5V,0.3A

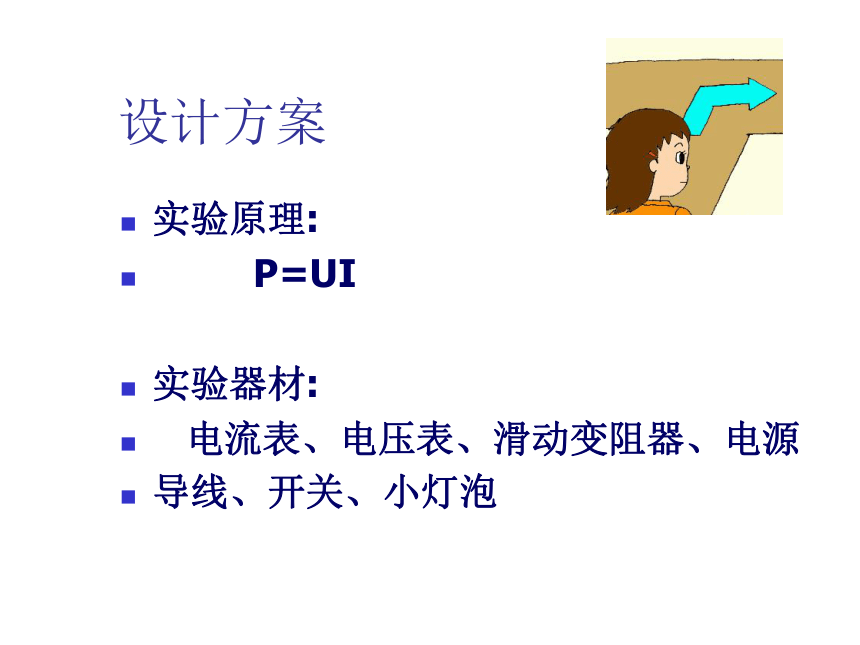

设计方案实验原理:
P=UI
实验器材:
电流表、电压表、滑动变阻器、电源
导线、开关、小灯泡

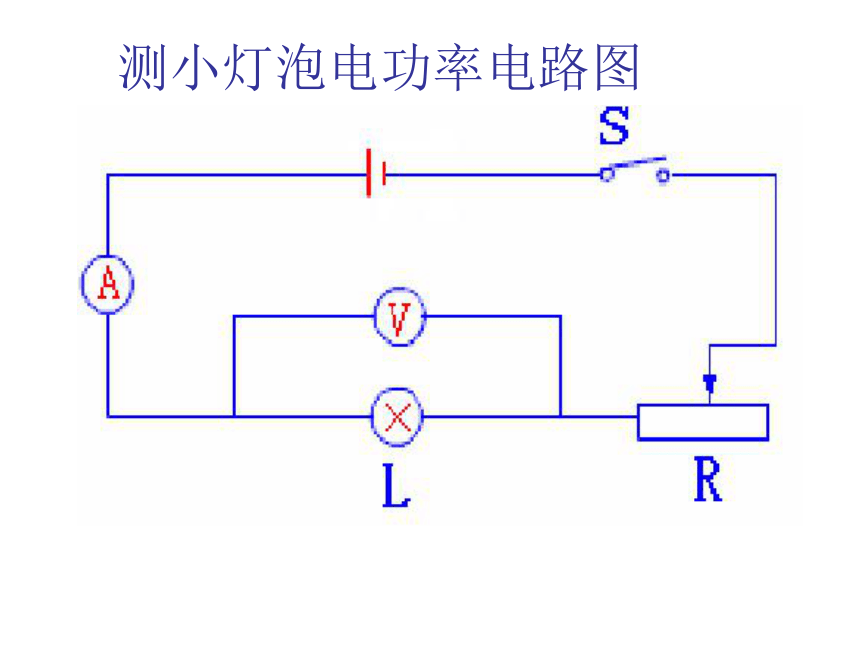

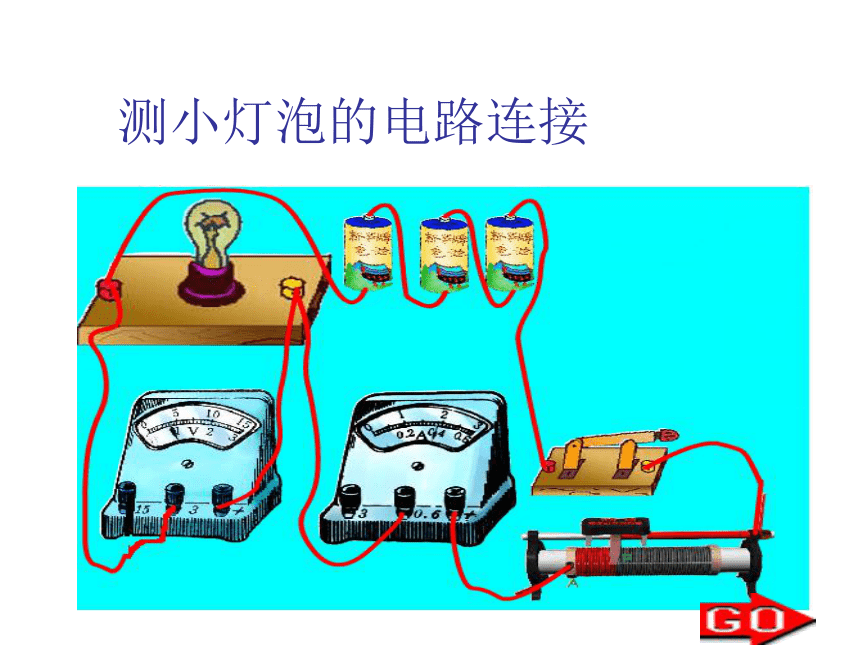

测小灯泡电功率电路图 测小灯泡的电路连接

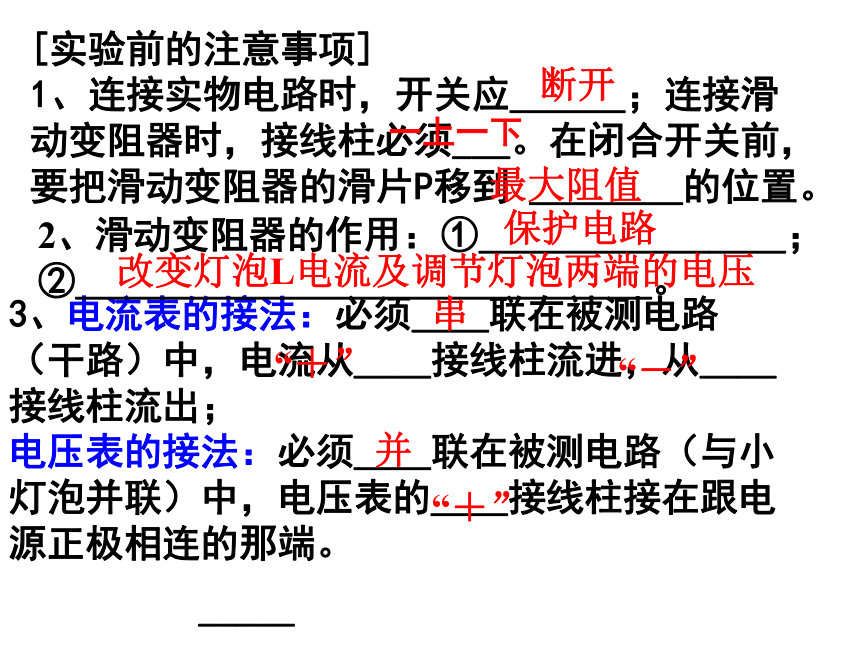

[实验前的注意事项]
1、连接实物电路时，开关应＿＿＿；连接滑动变阻器时，接线柱必须___。在闭合开关前，要把滑动变阻器的滑片P移到 ＿＿＿＿的位置。3、电流表的接法：必须＿＿联在被测电路（干路）中，电流从＿＿接线柱流进，从＿＿接线柱流出；
电压表的接法：必须＿＿联在被测电路（与小灯泡并联）中，电压表的＿＿接线柱接在跟电源正极相连的那端。断开最大阻值2、滑动变阻器的作用：①＿＿＿＿＿＿＿＿；②＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。串“＋”“－”并“＋”保护电路改变灯泡L电流及调节灯泡两端的电压_____

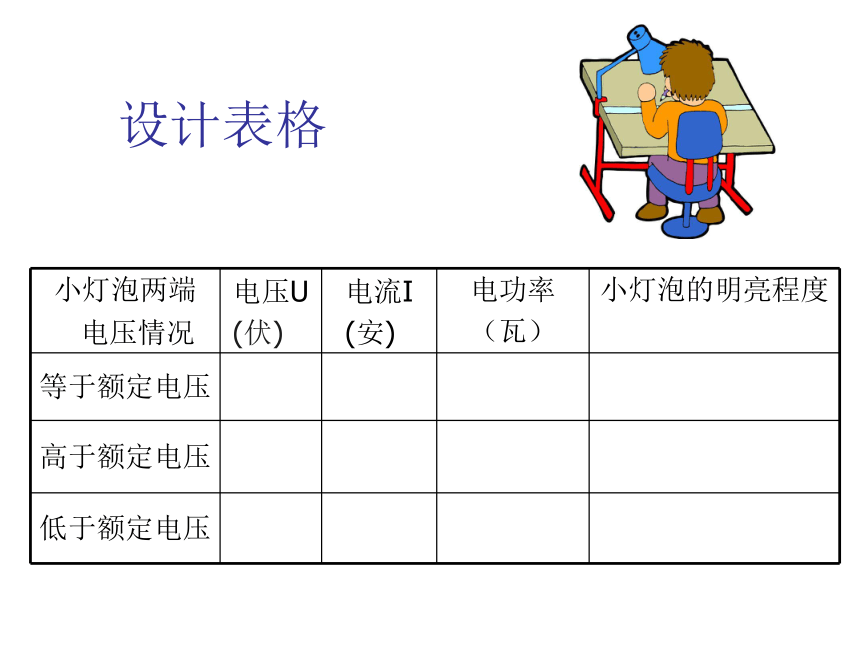

一上一下设计表格 小结1.实验测量出小灯泡的额定电功率和不在额定电压下小灯泡的实际功率.
2.无论低于或高于额定电压,小灯泡均不能正常工作.
3.小灯泡的实际电功率决定小灯泡的亮度. 类型1、测小灯泡的额定功率1、如图所示的是测定额定电压为2．5V
灯泡的额定功率的电路图.
（1）a是______表，b是_______表.（2）如果小灯泡的阻值约为10Ω，电源由
2节干电池串联组成，电流表有量程为0．6A和3A两
档，电压表有量程为3V和15V两档，则a表量程应选
______ 档，b表量程应选用_________档.（3）闭合开关，发现小灯泡两端电压只有1．8V，滑动变
阻器的滑片P应向 ______ 端移动，才能使电压表示
数为_____ .此时灯泡的实际功率就是额定功率.
（4）要测量的数据是________和_______，计算灯泡的
额定功率公式为______.
电压电流3V0．6A左2．5V电压电流P=UI1.用伏安法测小灯泡（额定电压2.5V）的额定功率的实验中： (1)画出电路图。

(2)连接实物电路时，开关应　　　　，滑动变阻器应 ＿　＿　　　　。 (3)要测额定功率，闭合开关，灯泡两端的电压为2V，则图中滑动变阻器滑片P应向　　　移动。 (4)如果估计灯泡电阻大约为10欧，则电流表的量程应选择　　　　。 (5)小灯泡正常发光时，电流表读数如上图示，则P额= ＿＿＿＿＿。 断开把阻值调到最大左0～0.6A0.8 W练一练2、如下图甲所示是“测量小灯泡额定功率”的实验电路图，已知小灯泡的额定电压为3.8V．
(1)请按照电路图，在图乙中将电压表正确连人电路。
(2)闭合开关前，滑动变阻器的滑片应调至最 端(选填“左”或“右”)。
(3)闭合开关，调节滑动变阻器滑片使电压表的示数为3.8V，此时电流表的示数如图丙所示，则该小灯泡正常工作时的电流为 A，它的额定功率为 W。右0.31.14类型2、实验：测定小灯泡的功率(U额 = 2.5V )测量数据如下表，实验数据的处理：2.50.20. 530.2220.180.36正常很亮较暗1、小灯泡的额定功率：0。75瓦
2、小灯泡的电阻是多少0。66R=（12。5欧＋0。66欧＋0。36欧）÷3=4。51欧1、在实验中，某同学在连接滑动变阻器时，由于接线错误使得滑动变阻器P移动时不能改变小灯泡的亮暗程度。现就下面两种情况，请判断该同学是如何连接的？
（1）小灯泡较亮时，他是把两导线的端点分别与滑动变阻器的＿＿＿连接； （2）小灯泡较暗时，他是
把两导线的端点分别与
滑动变阻器的＿＿＿连接；C DA B类型3、实验中的故障分析（3）后来，该同学把电路连接正确，却发现：闭合开关，灯泡发光，但在实验时无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压，其原因可能是（ ）
A.变阻器总电阻太大 B.电压表量程太大
C.电源电压太低 D.灯泡灯丝断开C2、(1)一位同学；连接好电路，在闭合开关时发现小灯泡不亮，电流表无示数，但电压表有示数，请分析电路中可能出现的故障:______________________灯泡L处断路(2)在闭合开关时发现小灯泡不亮,电流表
有示数，但电压表没有示数，请分析电路
中可能出现的故障:______________________小灯泡短路
