第十七章 欧姆定律 试卷（无答案）

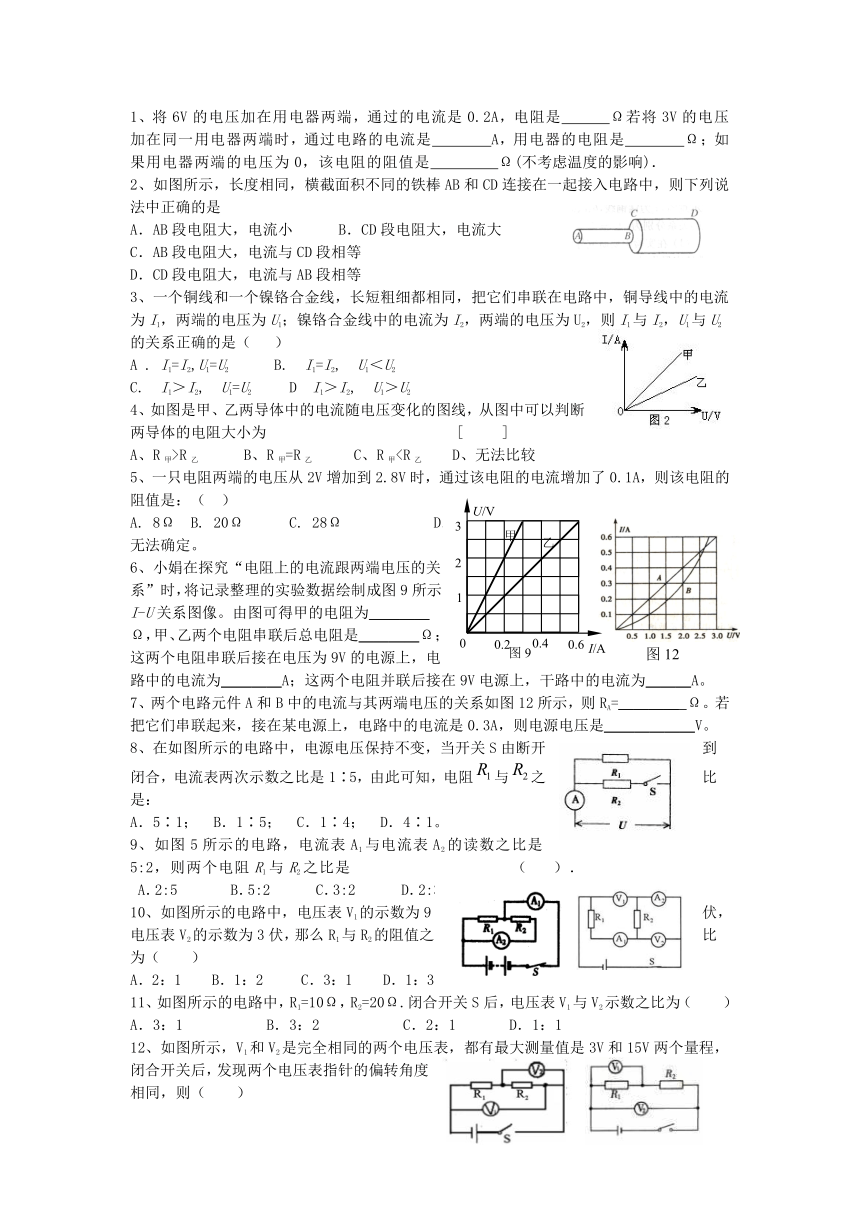

1、将6V的电压加在用电器两端，通过的电流是0.2A，电阻是　　　Ω若将3V的电压加在同一用电器两端时，通过电路的电流是 A，用电器的电阻是 Ω；如果用电器两端的电压为0，该电阻的阻值是 Ω(不考虑温度的影响)．
2、如图所示，长度相同，横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是
A．AB段电阻大，电流小 B．CD段电阻大，电流大
C．AB段电阻大，电流与CD段相等
D．CD段电阻大，电流与AB段相等
3、一个铜线和一个镍铬合金线，长短粗细都相同，把它们串联在电路中，铜导线中的电流为I1，两端的电压为U1；镍铬合金线中的电流为I2，两端的电压为U2，则I1与I2，U1与U2的关系正确的是（ ）
A . I1=I2,U1=U2 B. I1=I2, U1＜U2
C. I1＞I2, U1=U2 D I1＞I2, U1＞U2
4、如图是甲、乙两导体中的电流随电压变化的图线，从图中可以判断两导体的电阻大小为 [ ]
A、R甲>R乙 B、R甲=R乙 C、R甲5、一只电阻两端的电压从2V增加到2.8V时，通过该电阻的电流增加了0.1A，则该电阻的阻值是：（ ）
A. 8Ω B. 20Ω　　　C. 28Ω D. 无法确定。
6、小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图9所示I-U关系图像。由图可得甲的电阻为＿＿＿＿Ω，甲、乙两个电阻串联后总电阻是＿＿＿＿Ω；这两个电阻串联后接在电压为9V的电源上，电路中的电流为＿＿＿＿A；这两个电阻并联后接在9V电源上，干路中的电流为＿＿＿A。
7、两个电路元件A和B中的电流与其两端电压的关系如图12所示，则RA=＿＿＿＿ Ω。若把它们串联起来，接在某电源上，电路中的电流是0.3A，则电源电压是＿＿＿＿＿＿V。
8、在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5，由此可知，电阻与之比是：
A．5∶1；　B．1∶5；　C．1∶4；　D．4∶1。
9、如图5所示的电路，电流表A1与电流表A2的读数之比是5:2，则两个电阻R1与R2之比是 （ ）．
A．2:5 B．5:2 C．3:2 D．2:3
10、如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为（ ）
A．2：1 B．1：2 C．3：1 D．1：3
11、如图所示的电路中，R1=10Ω，R2=20Ω.闭合开关S后，电压表V1与V2示数之比为（ ）
A．3：1????? B．3：2????? C．2：1??? D．1：1
12、如图所示，V1和V2是完全相同的两个电压表，都有最大测量值是3V和15V两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（ ）
A．R1∶R2＝1∶4 B．R1∶R2＝4：l C．R1∶R2＝1∶5 D．R1∶R2＝5∶l

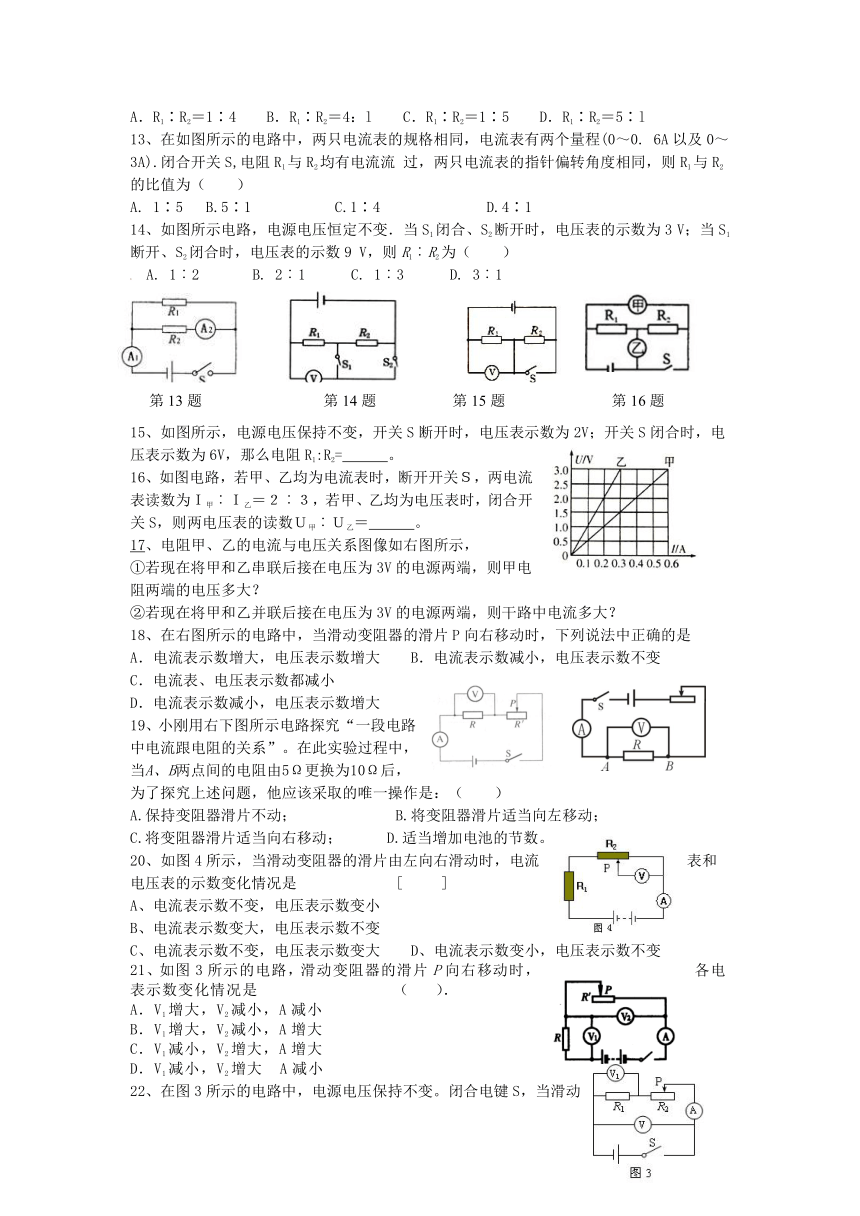

13、在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0～0. 6A以及0～3A).闭合开关S,电阻R1与R2均有电流流 过，两只电流表的指针偏转角度相同，则R1与R2的比值为（ ）
A. 1∶5 B.5∶1 C.1∶4 D.4∶114、如图所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数9 V，则R1︰R2为（ ） A. 1︰2 B. 2︰1 C. 1︰3 D. 3︰1
15、如图所示，电源电压保持不变，开关S断开时，电压表示数为2V；开关S闭合时，电压表示数为6V，那么电阻R1:R2= 。
16、如图电路，若甲、乙均为电流表时，断开开关Ｓ，两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表时，闭合开关S，则两电压表的读数Ｕ甲︰Ｕ乙＝　　　。17、电阻甲、乙的电流与电压关系图像如右图所示，
①若现在将甲和乙串联后接在电压为3V的电源两端，则甲电阻两端的电压多大？
②若现在将甲和乙并联后接在电压为3V的电源两端，则干路中电流多大？
18、在右图所示的电路中，当滑动变阻器的滑片P向右移动时，下列说法中正确的是
A．电流表示数增大，电压表示数增大 B．电流表示数减小，电压表示数不变
C．电流表、电压表示数都减小
D．电流表示数减小，电压表示数增大
19、小刚用右下图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是：（ ）
A.保持变阻器滑片不动； B.将变阻器滑片适当向左移动；
C.将变阻器滑片适当向右移动； D.适当增加电池的节数。
20、如图4所示，当滑动变阻器的滑片由左向右滑动时，电流表和电压表的示数变化情况是 [ ]
A、电流表示数不变，电压表示数变小
B、电流表示数变大，电压表示数不变
C、电流表示数不变，电压表示数变大 D、电流表示数变小，电压表示数不变
21、如图3所示的电路，滑动变阻器的滑片P向右移动时，各电表示数变化情况是 （ ）．
A．V1增大，V2减小，A减小
B．V1增大，V2减小，A增大
C．V1减小，V2增大，A增大
D．V1减小，V2增大 A减小
22、在图3所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将＿＿＿，电压表V与电压表V1示数的差值将＿＿＿。（均选填“变大”、“变小”或“不变”）
23、“风力测试仪”的原理如图所示。电源电压恒定不变，L为小灯泡，AB为阻值均匀电阻丝。闭合开关S，有风时，重物受风力的作用而发生偏转。则下面说法中正确的是
A．风力越大，灯泡越暗 B．风力越大，灯泡越亮
C．风力越大，AB连入电路的电阻值越大
D．AB连入电路的电阻值与风力大小无关
24、如图是大型电子地磅的电路图，当称量物体重量时，在压力作用下滑片P向下滑动，变阻器接入电路的电阻 (选填“变大”、“变小”或“不变”，下同)，电流表的示数 ．这样把电流对应的重量刻在电流表的刻度盘上，可知被称物体的重量．
25、如图17所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是【 】
A.电压表和电流表示数都变小
B.电压表和电流表示数的比值变大
C.电压表示数变大，灯变暗
D.电流表示数变大，灯变亮
26、如图17所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中( )
A．电压表V1示数变大，v2示数变大，电流表A的示数变大
B．电压表V1示数不变，V2示数变大，电流表A的示数变小
C．电压表V1示数不变，V2示数变小，电流表A的示数变大
D．电压表V1示数变小，V2示数变大，电流表A的示数变小
27、如图，当滑片P向下滑的过程中，电流表和电压表的变化情况是（ ）
A.电流表的读数变大， 电压表的读数变大
B.电流表的读数变大， 电压表的读数变小
C.电流表的读数变小，电压 表的读数变大
D.电流表的读数变小，电压表的读数变小
28、如图1所示电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P向左移动时（ ）
A、电流表示数变大，电压表示数变大
B、电流表示数变小，电压表示数变小
C、电流表示数变大，电压表示数变小
D、电流表示数变小，电压表示数变大
29、如图是童童设计的压力传感器原理图，其中弹簧上端和滑动变阻器滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合S，压力F增大时，电流表与电压表示数变化情况是（ ）
A、电流表示数变大，电压表示数变小
B、电流表示数变小，电压表示数变大
C、电流表、电压表示数都变大
D、电流表、电压表示数都变小
30、如图，是一种自动测定油箱内油面高度的装置．弯月形的电阻R与金属滑片P构成一个滑动变阻器．金属滑片P是杠杆的一端．下列说法正确的是
A．该电路中油量表既可用电流表改装，也可用电压表改装
B．油面升高，滑动交阻器接入电路中的电阻减小
C．R0和R在电路中是并联的
D．电路中的电流越小，油量表指示油面的高度值越大
31、如图所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中（ ）
A、电压表V示数变小
B、电流表A1示数变大
C、电流表A2示数不变 D、电流表A2示数变小
32、如图所示的电路中(电源电压不变)，闭合电键S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（ ）
A．电流表的示数不变，电压表的示数不变 B．电流表的示数变大，电压表的示数变小
C．电流表的示数变大，电压表的示数变大 D．电流表的示数变小，电压表的示数不变
33、如右图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比电流表示数 ，电压表示数 。
34、在第4题中若电源电压恒为3v，R0=10Ω、滑动变阻器标有“40Ω、2A”字样，当P位于中点时油量表的系数多大？
35、一个小灯泡正常发光时的电阻是20Ω，通过灯丝的电流为0.2A，如果把它接在6V的电源上使用，问：（1）应在电路上串联还是并联一个电阻？（2）这个电阻的阻值是多少欧？
