19.1 家庭电路 学案

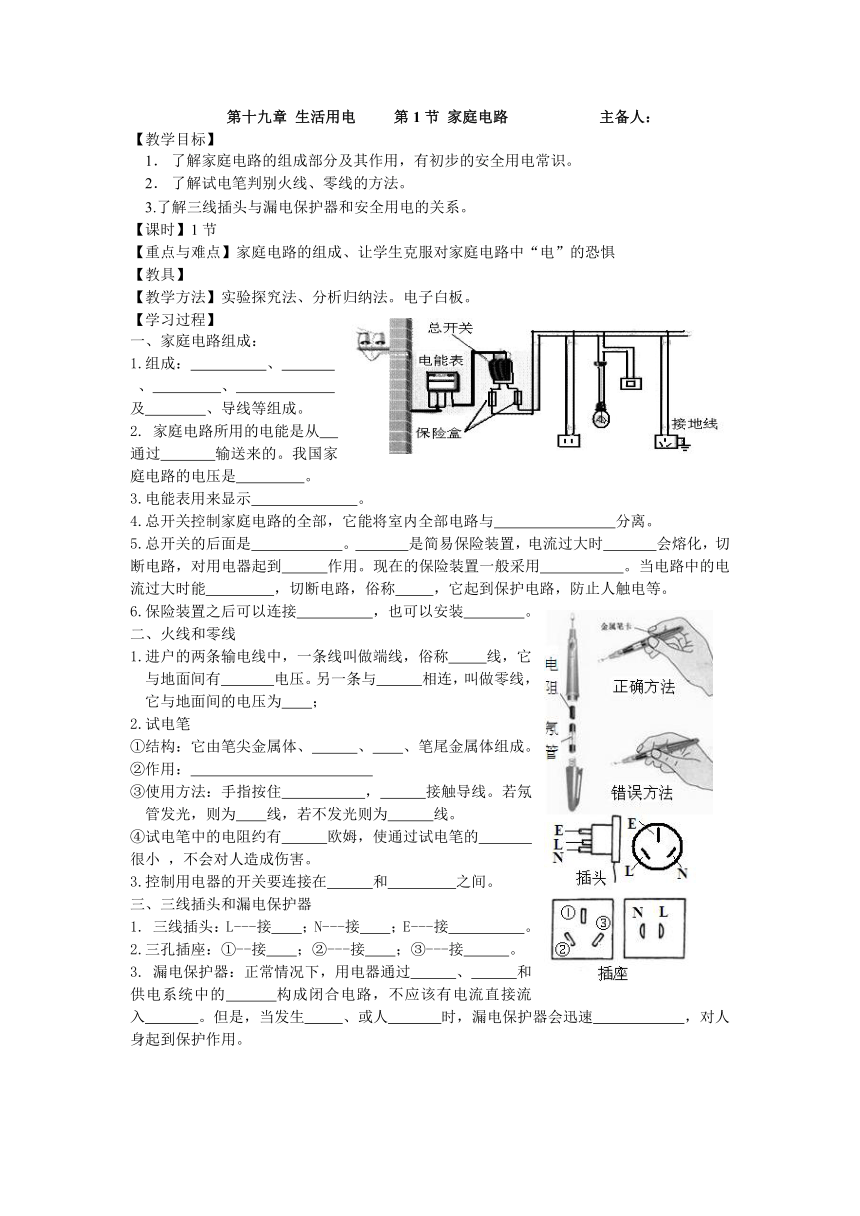

第十九章 生活用电 第1节 家庭电路 主备人：
【教学目标】
了解家庭电路的组成部分及其作用，有初步的安全用电常识。
了解试电笔判别火线、零线的方法。
3.了解三线插头与漏电保护器和安全用电的关系。
【课时】1节
【重点与难点】家庭电路的组成、让学生克服对家庭电路中“电”的恐惧
【教具】
【教学方法】实验探究法、分析归纳法。电子白板。
【学习过程】
一、家庭电路组成：
1.组成： 、
、 、
及 、导线等组成。
2. 家庭电路所用的电能是从
通过 输送来的。我国家庭电路的电压是 。
3.电能表用来显示 。
4.总开关控制家庭电路的全部，它能将室内全部电路与 分离。
5.总开关的后面是 。 是简易保险装置，电流过大时 会熔化，切断电路，对用电器起到 作用。现在的保险装置一般采用 。当电路中的电流过大时能 ，切断电路，俗称 ，它起到保护电路，防止人触电等。
6.保险装置之后可以连接 ，也可以安装 。
二、火线和零线
1.进户的两条输电线中，一条线叫做端线，俗称 线，它与地面间有 电压。另一条与 相连，叫做零线，它与地面间的电压为 ；
2.试电笔
①结构：它由笔尖金属体、 、 、笔尾金属体组成。
②作用：
③使用方法：手指按住 ， 接触导线。若氖管发光，则为 线，若不发光则为 线。
④试电笔中的电阻约有 欧姆，使通过试电笔的 很小 ，不会对人造成伤害。
3.控制用电器的开关要连接在 和 之间。
三、三线插头和漏电保护器
1. 三线插头：L---接 ；N---接 ；E---接 。
2.三孔插座：①--接 ；②---接 ；③---接 。
3. 漏电保护器：正常情况下，用电器通过 、 和供电系统中的 构成闭合电路，不应该有电流直接流入 。但是，当发生 、或人 时，漏电保护器会迅速 ，对人身起到保护作用。
【自我检测】
1.我国家庭电路中，火线和零线之间的电压是 ，火线和地线之间的电压是 。
使用试电笔辨别火线和零线时正确的方法是图 。氖管发光表明接触的是 线。
2．如图为家庭电路中常用的三孔插座，其中孔1接 ，与这个孔相应的插脚与用电器的 相连。孔2接 ，孔3接 。
3.如图所示，当开关S接通后，电灯不发光，若用测电笔在A、B、C、D各点测试，发现在A、B、C三点氖泡都发光，在D点泡不发光，可以判断线路的故障 （ ）
A．在AB段断路 B.在BC段断路 C．在BC段断路 D.在CD段断路
4. 某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是
6．安装家庭电路时，下列几种做法中，正确的是 （ ）
A．将各盏电灯串联 B．将插座和电灯串联
C．将保险丝装在总开关的前面 D．零线直接进灯座，火线经过开关再进灯座
7.某学校安装了40瓦的电灯50盏，60瓦的电灯20盏， 200瓦的电视一台， 200瓦的电脑3台.求①用电器的总功率②干路中的最大正常工作电流③保险盒中应该安装什么规格的熔丝？
8.如图所示，把带保险丝的三孔插座、带有开关的电灯、正确地连入家庭电路中。
9.上右图，将两孔插座以及利用一个开关控制两个灯泡正确的接入电路中。
【作业】教材第108页1、2、3、4题。
