第5节 串、并联电路中电流的规律
九年级物理上（RJ）
教学课件
第十五章 电流和电路

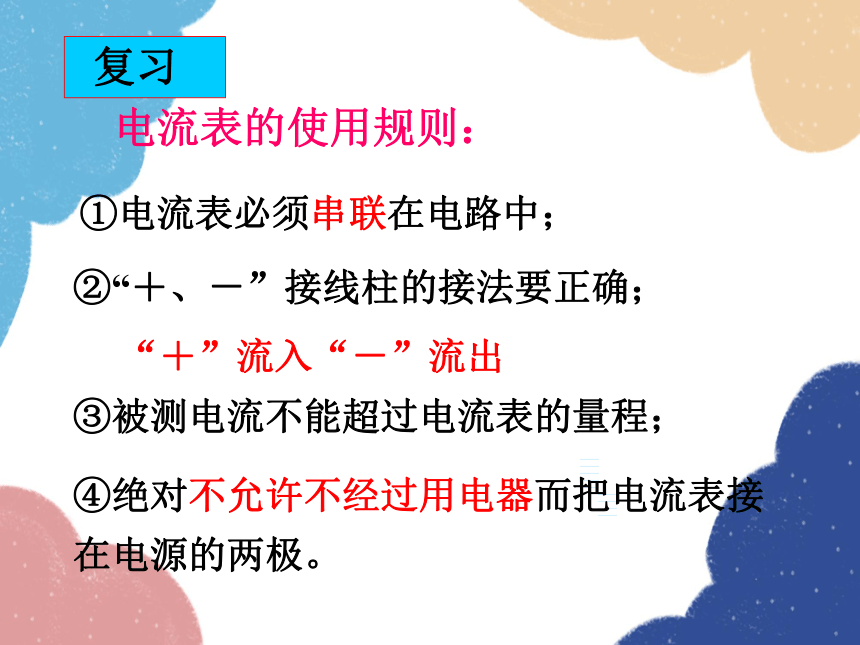

②“＋、－”接线柱的接法要正确；
“＋”流入“－”流出
③被测电流不能超过电流表的量程；
④绝对不允许不经过用电器而把电流表接在电源的两极。
电流表的使用规则：
①电流表必须串联在电路中；
复习

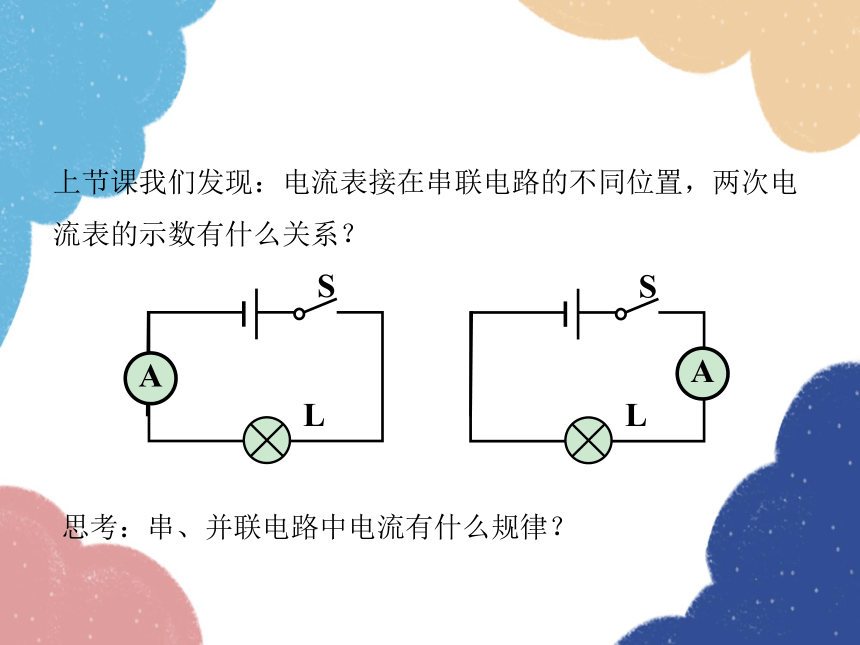

上节课我们发现：电流表接在串联电路的不同位置，两次电流表的示数有什么关系？
S
L
A
S
L
A
思考：串、并联电路中电流有什么规律？

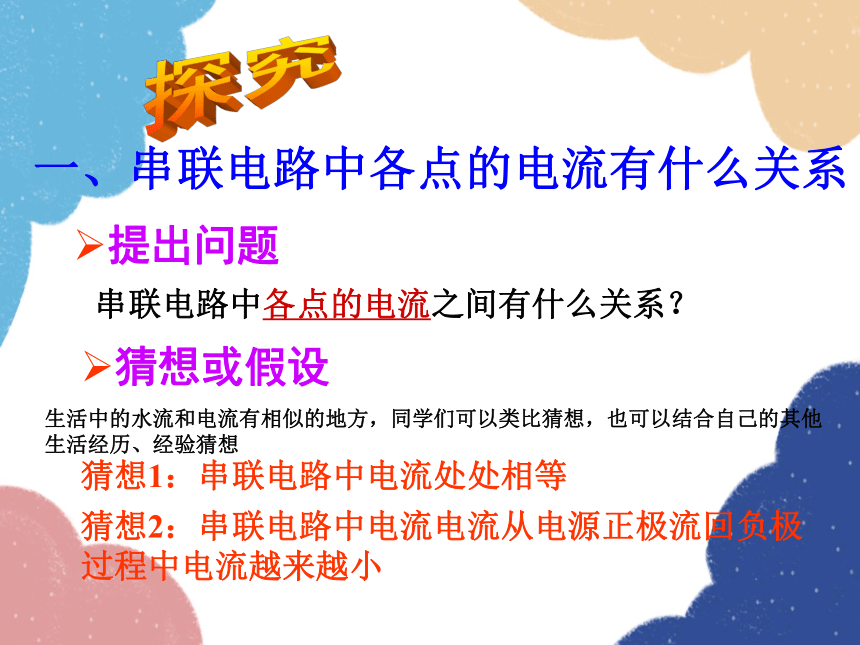

一、串联电路中各点的电流有什么关系
提出问题
串联电路中各点的电流之间有什么关系？
猜想或假设
生活中的水流和电流有相似的地方，同学们可以类比猜想，也可以结合自己的其他生活经历、经验猜想
猜想1：串联电路中电流处处相等
猜想2：串联电路中电流电流从电源正极流回负极过程中电流越来越小

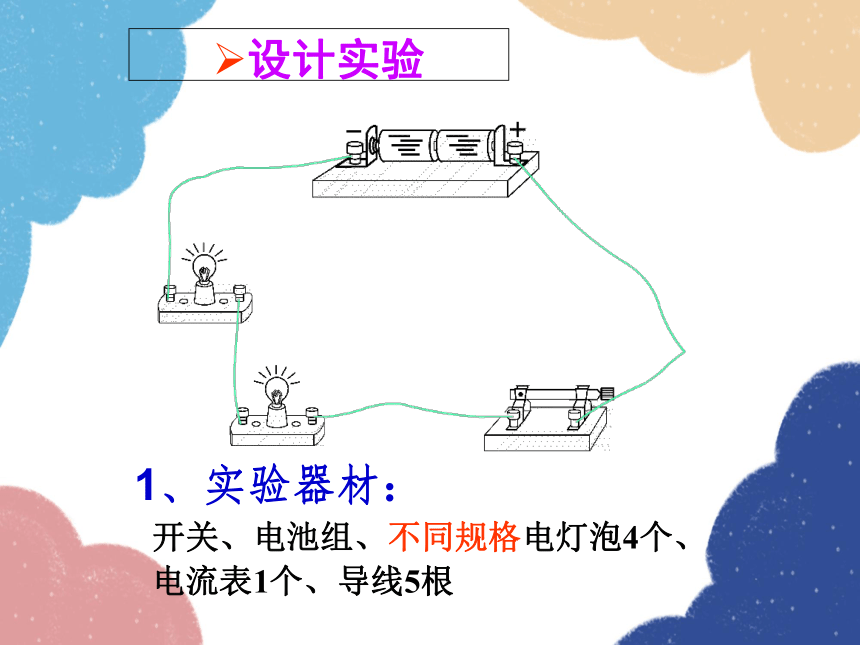

设计实验
1、实验器材：
开关、电池组、不同规格电灯泡4个、
电流表1个、导线5根

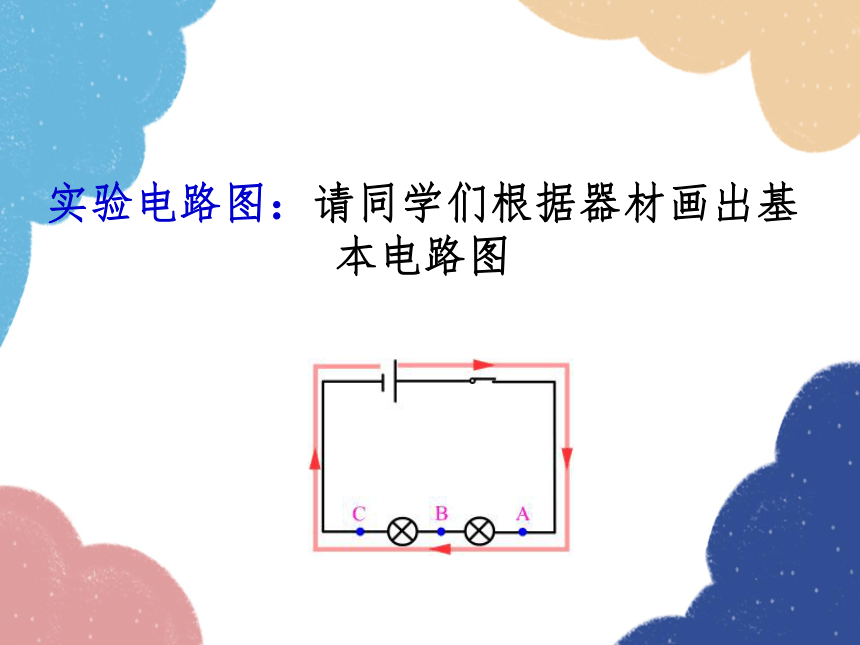

实验电路图：请同学们根据器材画出基本电路图
A
测量A点电流的电路图

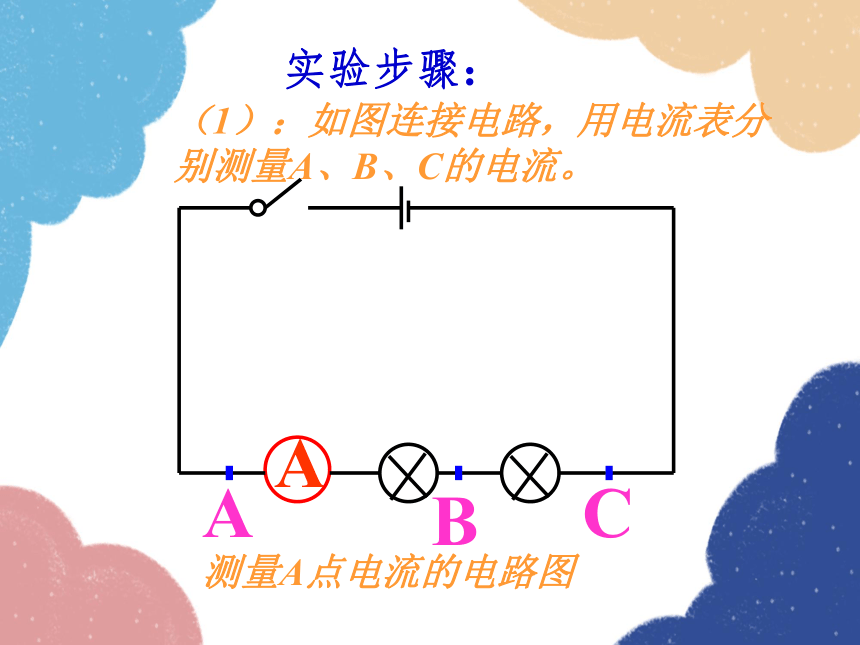

实验步骤：
B
C
A
（1）：如图连接电路，用电流表分别测量A、B、C的电流。
A
A
C

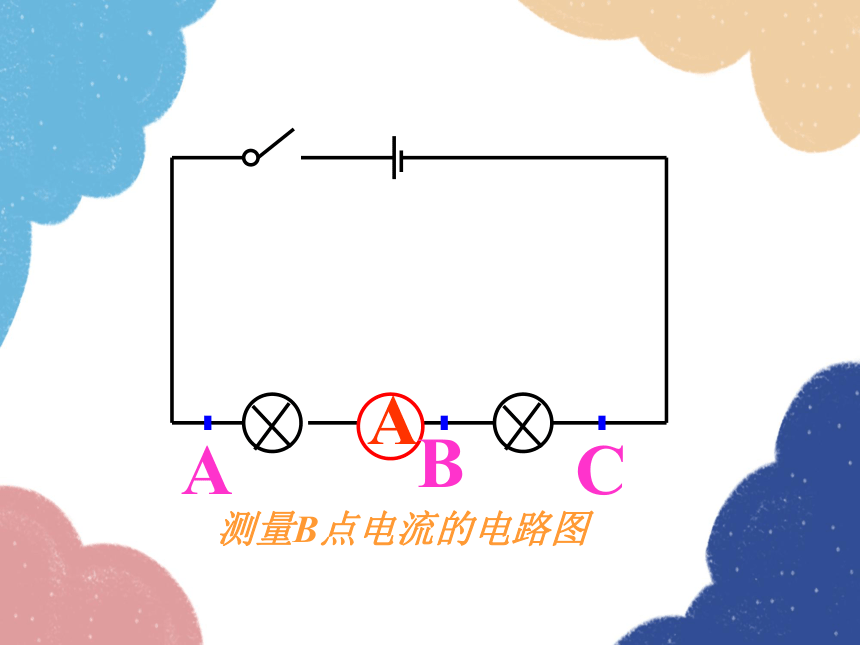

测量B点电流的电路图
B
A
B
A
测量C点电流的电路图
C
思考：实验是否就结束了，我们能不能只根据一次实验就得出结论？
2：换一组灯泡，再做一次（实验步骤）
测出A点电流
进行实验
A
A
A
测出B点电流
B
A
测出C点电流
C
实验可以结束了吗？
分析和论证
测量结果说明什么？得出什么结论？
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
1.2
1.2
1.2
1.3
1.3
1.3
1.1
1.1
1.1
得出结论
串联电路的电流处处相等。
二、并联电路的电流特点
并联电路中干路的电流与各支路的电流又有什么样的关系呢
A
B
C
I
I1
I2
探究并联电路的电流规律
1、提出问题：
并联电路中干路的电流与各支路的电流又有什么样的关系呢？
２、猜想或假设：（说说你这样猜想的依据是什么？ ）
3、设计实验：
4、进行实验
(1)实验器材:
(2)实验电路图:
(3)实验步骤:
A
B
C
I
I1
I2
并联电路的电流特点
A
B
C
I
I1
I2
结论:并联电路中干路电流等于各支路电流之和。
表达式： I=I1+I2
电流 干路 L1 L2
小组1
小组2
数据记录表
知识应用：
某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们是并联着的，工作时的电流分别为200mA、1 A、300mA和250mA．如果干路中的电流不许超过3A，这些用电器是否可以同时使用？
评估与交流：
学以致用
1.生日彩灯上串联这20个小灯泡，
若电源插头处电流为100毫安，
那么通过每个小灯泡的电流为______安。
2.如图所示，已知A1的示数是0.8A，
A2的示数是1.5A，则通过灯L1的电流
是_____A，灯L2的电流是______A。
A2
A1
L2
L1
S
0.7
0.8
L2
L1
A1
A2
S
3.如图所示，电流表A1、A2和A3的
示数分别为1.2A、0.8A和0.3A，那么
通过灯L1的电流是_____A, L2的电流
是__ __A, L3的电流是_____A。
0.4
0.5
0.3
A1
A2
A3
L3
L1
L2
4.如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .
L1
L2
1.8A
0.36A
1.44A
