2022—2023学年物理人教版九年级上册第15章 电流和电路 自练优选练习（含答案）

2022—2023学年物理人教版九年级上册第15章 电流和电路 自练优选练习含答案
人教九全第15章 电流和电路
一、选择题。
1、下列物品中，在通常情况下都是绝缘体的是（ ）
A.玻璃棒、橡胶棒 B. 铅笔芯、硬币
C.金属勺、塑料尺 D.陶瓷碗、盐水
2、下列电路图正确的是（ ）
3、如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（　　）
A．只闭合S1时，两只灯泡串联
B．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏
C．先闭合S1，再闭合S2时，电压表的示数不变、电流表的示数变大
D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏

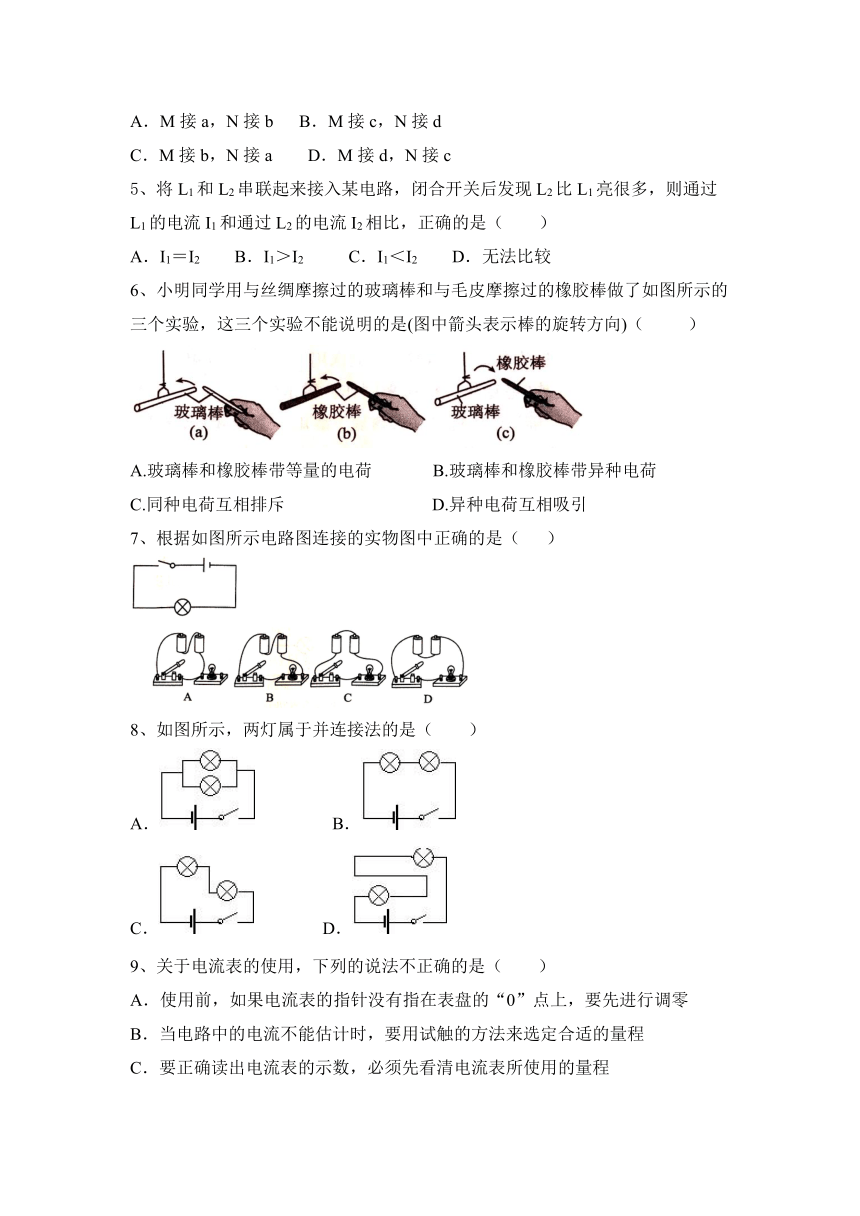

4、如图所示，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为( )
A．M接a，N接b B．M接c，N接d
C．M接b，N接a D．M接d，N接c
5、将L1和L2串联起来接入某电路，闭合开关后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是（ ）
A．I1＝I2 B．I1＞I2 C．I1＜I2 D．无法比较
6、小明同学用与丝绸摩擦过的玻璃棒和与毛皮摩擦过的橡胶棒做了如图所示的三个实验，这三个实验不能说明的是(图中箭头表示棒的旋转方向)（ ）
A.玻璃棒和橡胶棒带等量的电荷 B.玻璃棒和橡胶棒带异种电荷
C.同种电荷互相排斥 D.异种电荷互相吸引
7、根据如图所示电路图连接的实物图中正确的是（ ）
8、如图所示，两灯属于并连接法的是（　　）
A． B．
C． D．
9、关于电流表的使用，下列的说法不正确的是（ ）
A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零
B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程
C．要正确读出电流表的示数，必须先看清电流表所使用的量程
D．电流表与被测用电器应并联连接
10、如图所示是小李同学研究并联电路电流特点的电路图。当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如果把两灯互换，闭合开关S后，两电流表均有正常示数。则该电路中存在的故障是（ ）
A.L1断路 B.L1短路 C.L2断路 D.L2短路
11、用毛皮摩擦过的橡胶棒靠近一个轻质小球，发现两者互相排斥，由此可判断（ ）
A．小球一定带正电 B．小球一定带负电
C．小球可能带负电，也可能不带电 D．小球一定不带电
12、如图所示，电路连接正确的是（ ）
13、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（　　）
A． B．
C． D．
14、用电流表测量电流时，在不能预先估计电流的情况下，下面做法正确是（ ）
A、不必经过试触，马上使用最大量程测量
B、不必经过试触，马上使用最小量程测量
C、先拿电路的一个线头迅速试触最小量程接线柱，若指针偏转，接着使用较大量程测量

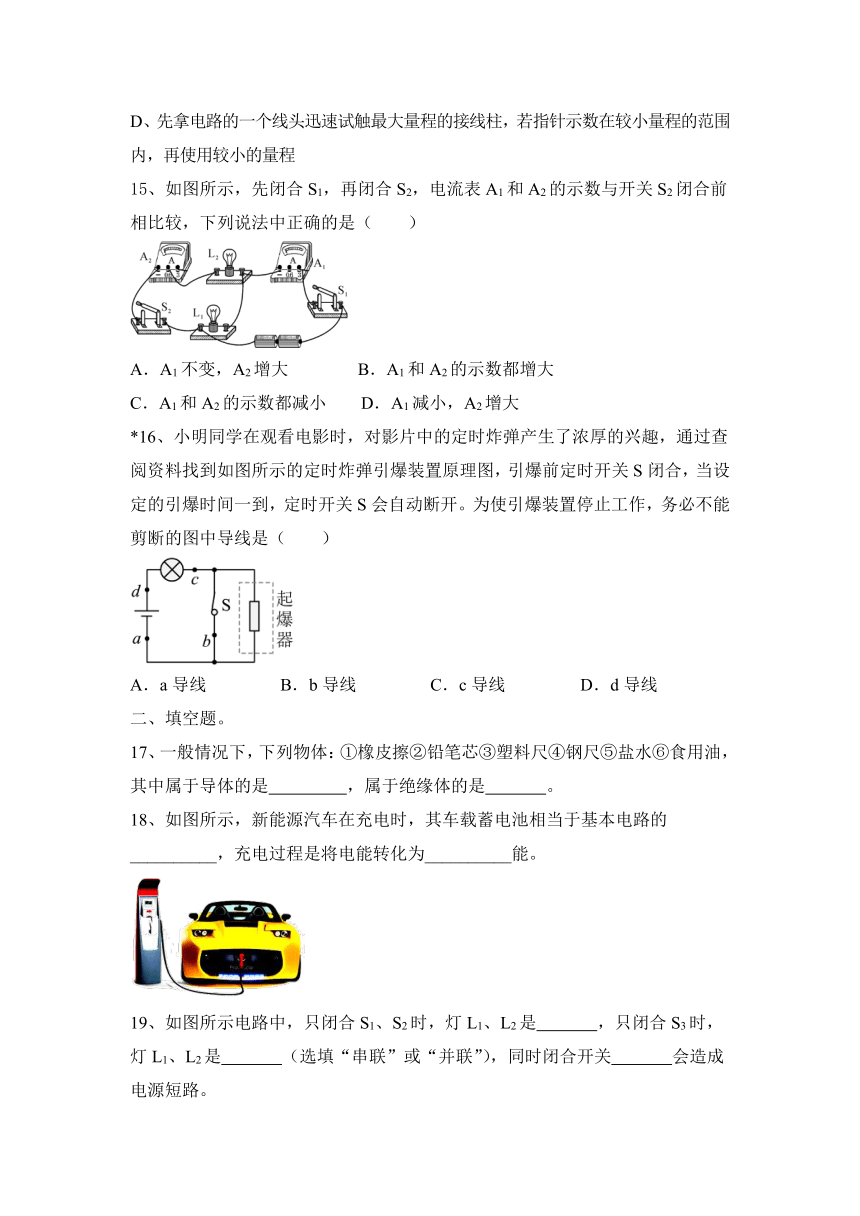

D、先拿电路的一个线头迅速试触最大量程的接线柱，若指针示数在较小量程的范围内，再使用较小的量程
15、如图所示，先闭合S1，再闭合S2，电流表A1和A2的示数与开关S2闭合前相比较，下列说法中正确的是（ ）
A．A1不变，A2增大 B．A1和A2的示数都增大
C．A1和A2的示数都减小 D．A1减小，A2增大
*16、小明同学在观看电影时，对影片中的定时炸弹产生了浓厚的兴趣，通过查阅资料找到如图所示的定时炸弹引爆装置原理图，引爆前定时开关S闭合，当设定的引爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，务必不能剪断的图中导线是（　　）
A．a导线 B．b导线 C．c导线 D．d导线
二、填空题。
17、一般情况下，下列物体：①橡皮擦②铅笔芯③塑料尺④钢尺⑤盐水⑥食用油，其中属于导体的是 ，属于绝缘体的是 。
18、如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的__________，充电过程是将电能转化为__________能。
19、如图所示电路中，只闭合S1、S2时，灯L1、L2是　 　，只闭合S3时，灯L1、L2是　 　（选填“串联”或“并联”），同时闭合开关　 　会造成电源短路。
20、如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程，示数是 ________A；乙采用的是_______量程，示数是 _________A。
21、在如图所示的电路中，当开关和闭合、开关断开时，电流表和的示数分别为和，电流表的示数为______A。
*22、如图所示，闭合开关，电流表A3的示数为0.3A，电流表A2的示数为0.6A，通过灯泡L1的电流为0.5A，那么，通过灯泡L2的电流是_____A；电流表A1的示数是_____A。
23、塑料尺是_________，用带电的塑料尺接触验电器金属球时，两金属箔片张开，这是因为同种电荷相互________．
24、某兴趣小组同学将电子表与水培植物组合在一起，制作水培植物电子表：准备一盆水培植物，其中放养了几条小鱼和几个田螺，用镁带和铅笔芯做电极，插人水培植物的茎中，然后用导线将两个电极与一个没有电池的电子表连接成闭合电路，如上图所示，发现电子表能显示示数，则插上电极的水培植物相当于闭合电路中的 。
25、如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关　 　；若要使电灯L1和L2接成并联电路，应闭合开关　 　；若同时闭合开关　 　，电路处于短路状态，这是绝对不允许的。
三、作图题。
26、某房间内电路工作情况是：进入房间时，只有将钥匙牌插入指定位置（相当于总开关S1闭合）走廊的两盏灯L1和L2才亮；当单刀双掷开关S2拨到a处时，壁灯L3亮，但灯光较暗，但若有声音，L3会更亮；当S2拨到b处时，床头灯L4亮，且亮度可调。
给你电源、普通开关、单刀双掷开关、声控开关、定值电阻和滑动变阻器各一个，灯泡四盏，导线若干，请你设计一个符合上述要求的电路。
四、实验题。
27、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球．先后将小球 悬吊在距离 球远近不同的 、 、 处。
（1）小球 偏离竖直方向的原因是：________ 。
（2）请你根据图中所示情景，提出一个可探究的科学问题：________
________ 。
28、在探究并联电路干路电流与各支路电流的关系时，初三一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成如图所示的电路，然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据。
（1）小张同学测量时，闭合开关，发现电流表指针如图甲所示，电流表连接存在的错误是_______________。
（2）小李将电流表接在A处，闭合开关，电流表示数如图乙所示，为了测量结果准确，她应该断开开关，______________________________，重新进行试验。
（3）老师收集到几个组的数据如表：
组别 L1规格 L2规格 IA/A IB/A IC/A
1 甲 甲 0.12 0.12 0.23
2 乙 丙 0.15 0.20 0.35
3 甲 丁 0.12 0.14 0.26
4 甲 丁 0.16 0.18 0.30
对于测量数据的相关分析，以下说法正确的是____________。
A．第1组数据没有测量误差
B．分析多组数据是为了减小误差
C．第4组数据的偏差可能是电流表未调零引起的
（4）并联电路电流的关系是___________________________。
五、计算类综合题。
29、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
2022—2023学年物理人教版九年级上册第15章 电流和电路 自练优选练习含答案
人教九全第15章 电流和电路
一、选择题。
1、下列物品中，在通常情况下都是绝缘体的是（ ）
A.玻璃棒、橡胶棒 B. 铅笔芯、硬币
C.金属勺、塑料尺 D.陶瓷碗、盐水
【答案】A
2、下列电路图正确的是（ ）
【答案】D
3、如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（　　）
A．只闭合S1时，两只灯泡串联
B．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏
C．先闭合S1，再闭合S2时，电压表的示数不变、电流表的示数变大
D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏
【答案】C
4、如图所示，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为( )
A．M接a，N接b B．M接c，N接d
C．M接b，N接a D．M接d，N接c
【答案】B
5、将L1和L2串联起来接入某电路，闭合开关后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是（ ）
A．I1＝I2 B．I1＞I2 C．I1＜I2 D．无法比较
【答案】A
6、小明同学用与丝绸摩擦过的玻璃棒和与毛皮摩擦过的橡胶棒做了如图所示的三个实验，这三个实验不能说明的是(图中箭头表示棒的旋转方向)（ ）
A.玻璃棒和橡胶棒带等量的电荷 B.玻璃棒和橡胶棒带异种电荷
C.同种电荷互相排斥 D.异种电荷互相吸引
【答案】A
7、根据如图所示电路图连接的实物图中正确的是（ ）
【答案】B
8、如图所示，两灯属于并连接法的是（　　）
A． B．
C． D．
【答案】A
9、关于电流表的使用，下列的说法不正确的是（ ）
A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零
B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程
C．要正确读出电流表的示数，必须先看清电流表所使用的量程
D．电流表与被测用电器应并联连接
【答案】D
10、如图所示是小李同学研究并联电路电流特点的电路图。当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如果把两灯互换，闭合开关S后，两电流表均有正常示数。则该电路中存在的故障是（ ）
A.L1断路 B.L1短路 C.L2断路 D.L2短路
【答案】A
11、用毛皮摩擦过的橡胶棒靠近一个轻质小球，发现两者互相排斥，由此可判断（ ）
A．小球一定带正电 B．小球一定带负电
C．小球可能带负电，也可能不带电 D．小球一定不带电
【答案】B
12、如图所示，电路连接正确的是（ ）
【答案】C
13、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（　　）
A． B．
C． D．
【答案】B
14、用电流表测量电流时，在不能预先估计电流的情况下，下面做法正确是（ ）
A、不必经过试触，马上使用最大量程测量
B、不必经过试触，马上使用最小量程测量
C、先拿电路的一个线头迅速试触最小量程接线柱，若指针偏转，接着使用较大量程测量
D、先拿电路的一个线头迅速试触最大量程的接线柱，若指针示数在较小量程的范围内，再使用较小的量程
【答案】D
15、如图所示，先闭合S1，再闭合S2，电流表A1和A2的示数与开关S2闭合前相比较，下列说法中正确的是（ ）
A．A1不变，A2增大 B．A1和A2的示数都增大
C．A1和A2的示数都减小 D．A1减小，A2增大
【答案】B
*16、小明同学在观看电影时，对影片中的定时炸弹产生了浓厚的兴趣，通过查阅资料找到如图所示的定时炸弹引爆装置原理图，引爆前定时开关S闭合，当设定的引爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，务必不能剪断的图中导线是（　　）
A．a导线 B．b导线 C．c导线 D．d导线
【答案】B
二、填空题。
17、一般情况下，下列物体：①橡皮擦②铅笔芯③塑料尺④钢尺⑤盐水⑥食用油，其中属于导体的是 ，属于绝缘体的是 。
【答案】②④⑤ ①③⑥
18、如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的__________，充电过程是将电能转化为__________能。
【答案】用电器 化学能
19、如图所示电路中，只闭合S1、S2时，灯L1、L2是　 　，只闭合S3时，灯L1、L2是　 　（选填“串联”或“并联”），同时闭合开关　 　会造成电源短路。
【答案】并联；串联；S1、S2、S3
20、如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程，示数是 ________A；乙采用的是_______量程，示数是 _________A。
【答案】0A-3A 2.4 0A-0.6A 0.52
21、在如图所示的电路中，当开关和闭合、开关断开时，电流表和的示数分别为和，电流表的示数为______A。
【答案】3
*22、如图所示，闭合开关，电流表A3的示数为0.3A，电流表A2的示数为0.6A，通过灯泡L1的电流为0.5A，那么，通过灯泡L2的电流是_____A；电流表A1的示数是_____A。
【答案】0.3 1.1
23、塑料尺是_________，用带电的塑料尺接触验电器金属球时，两金属箔片张开，这是因为同种电荷相互________．
【答案】绝缘体 排斥
24、某兴趣小组同学将电子表与水培植物组合在一起，制作水培植物电子表：准备一盆水培植物，其中放养了几条小鱼和几个田螺，用镁带和铅笔芯做电极，插人水培植物的茎中，然后用导线将两个电极与一个没有电池的电子表连接成闭合电路，如上图所示，发现电子表能显示示数，则插上电极的水培植物相当于闭合电路中的 。
【答案】电源
25、如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关　 　；若要使电灯L1和L2接成并联电路，应闭合开关　 　；若同时闭合开关　 　，电路处于短路状态，这是绝对不允许的。
【答案】S2；S1和S3；S1和S2
三、作图题。
26、某房间内电路工作情况是：进入房间时，只有将钥匙牌插入指定位置（相当于总开关S1闭合）走廊的两盏灯L1和L2才亮；当单刀双掷开关S2拨到a处时，壁灯L3亮，但灯光较暗，但若有声音，L3会更亮；当S2拨到b处时，床头灯L4亮，且亮度可调。
给你电源、普通开关、单刀双掷开关、声控开关、定值电阻和滑动变阻器各一个，灯泡四盏，导线若干，请你设计一个符合上述要求的电路。
【答案】如下图所示：
四、实验题。
27、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球．先后将小球 悬吊在距离 球远近不同的 、 、 处。
（1）小球 偏离竖直方向的原因是：________ 。
（2）请你根据图中所示情景，提出一个可探究的科学问题：________
________ 。
【答案】（1）B受到A的排斥力
（2）B球偏离竖直方向的角度与B到A的距离是否有关？
28、在探究并联电路干路电流与各支路电流的关系时，初三一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成如图所示的电路，然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据。
（1）小张同学测量时，闭合开关，发现电流表指针如图甲所示，电流表连接存在的错误是_______________。
（2）小李将电流表接在A处，闭合开关，电流表示数如图乙所示，为了测量结果准确，她应该断开开关，______________________________，重新进行试验。
（3）老师收集到几个组的数据如表：
组别 L1规格 L2规格 IA/A IB/A IC/A
1 甲 甲 0.12 0.12 0.23
2 乙 丙 0.15 0.20 0.35
3 甲 丁 0.12 0.14 0.26
4 甲 丁 0.16 0.18 0.30
对于测量数据的相关分析，以下说法正确的是____________。
A．第1组数据没有测量误差
B．分析多组数据是为了减小误差
C．第4组数据的偏差可能是电流表未调零引起的
（4）并联电路电流的关系是___________________________。
【答案】电流表的接线柱接反了
换电流表的小量程 C IC=IA+IB（文字表达也可）
五、计算类综合题。
29、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【答案及解析】(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02 A，则A1的示数为0.1 A，因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1 A；电流表A3处于断路状态，因此其示数为0 A；
(2)当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，电流表A1的示数：IA1＝IA3－IA2＝0.7 A－0.3 A＝0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
