第4节变阻器

课件15张PPT。变阻器

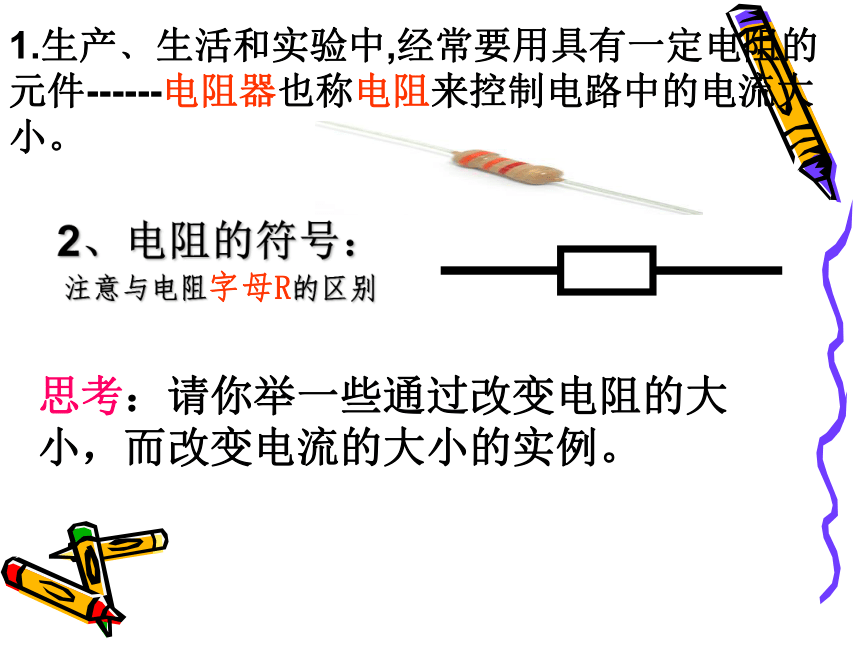

1.生产﹑生活和实验中,经常要用具有一定电阻的元件------电阻器也称电阻来控制电路中的电流大小。

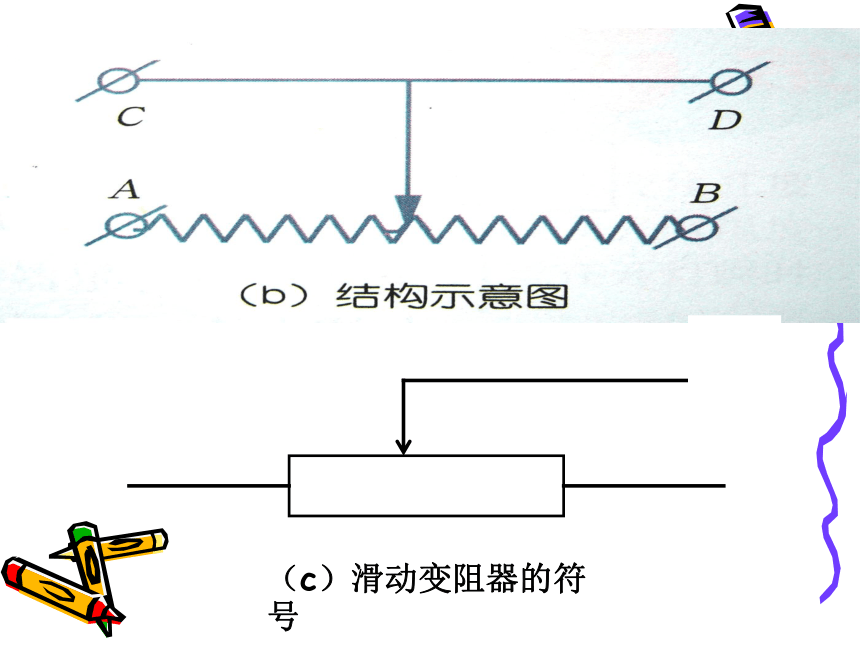

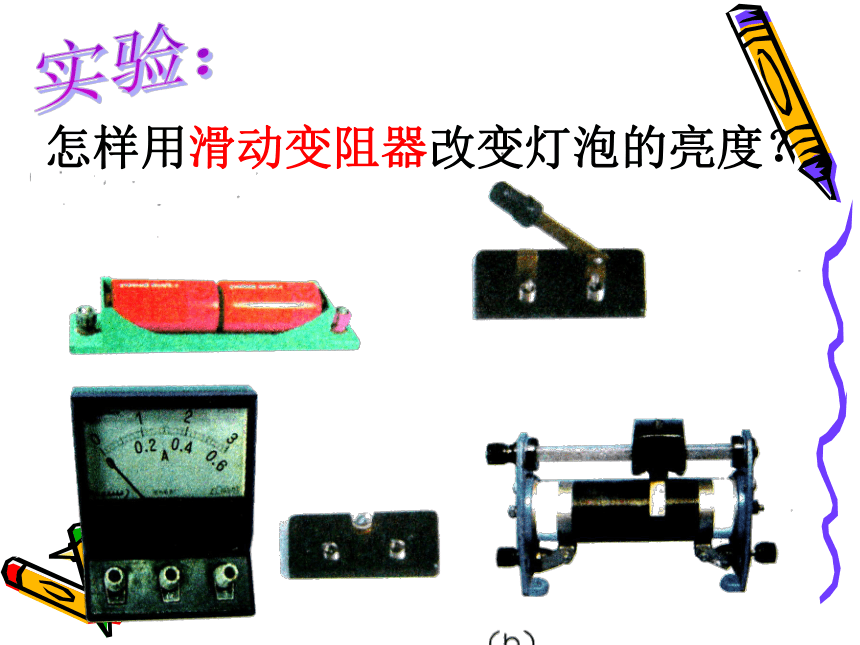

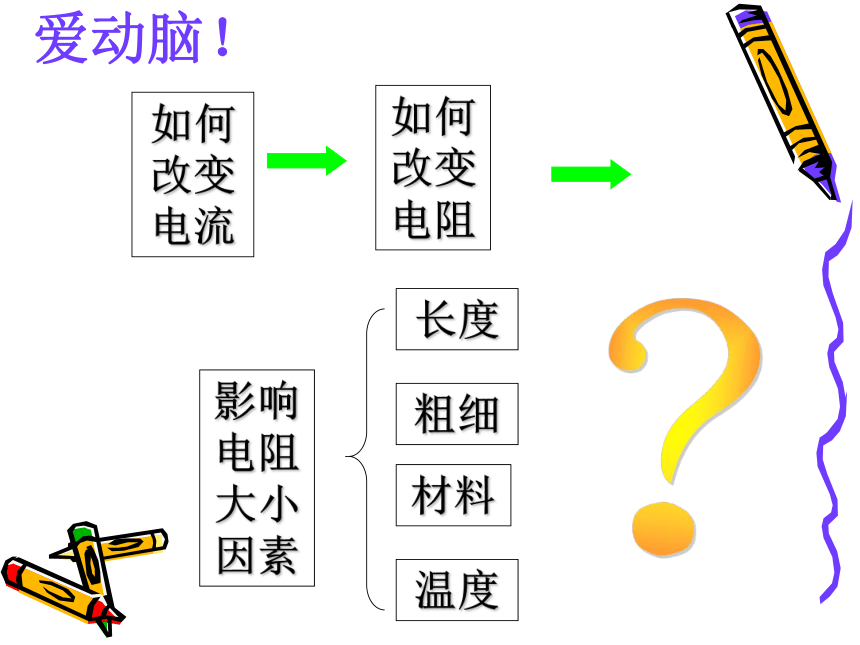

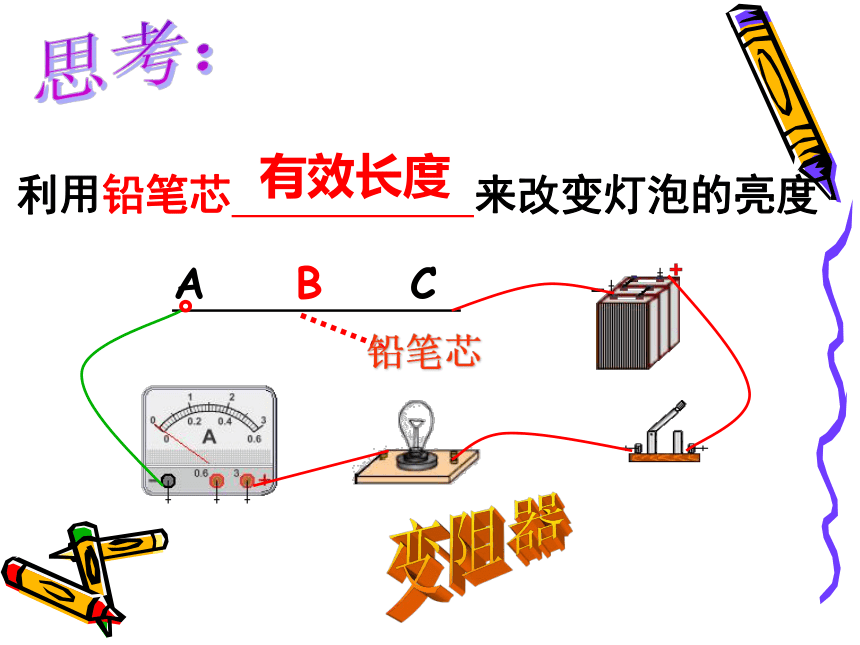

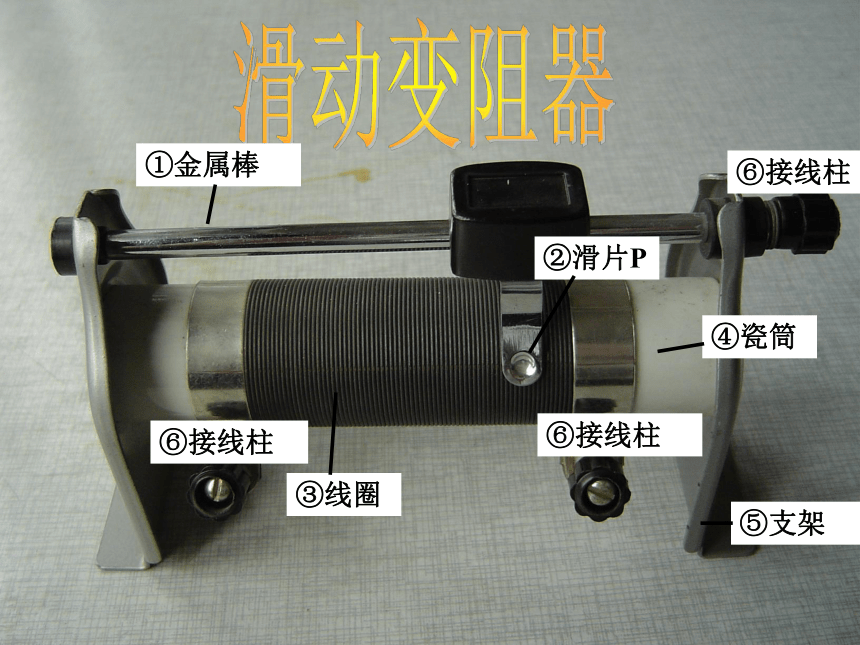

思考：请你举一些通过改变电阻的大小，而改变电流的大小的实例。爱动脑！如何改变电流影响电阻大小因素如何改变电阻？思考：ABC利用铅笔芯 来改变灯泡的亮度变阻器有效长度滑动变阻器⑥接线柱⑥接线柱⑥接线柱（c）滑动变阻器的符号实验：怎样用滑动变阻器改变灯泡的亮度？
滑动变阻器的使用方法：
(1)串联
(2)一上一下
(3)闭合开关前，滑片P应移到
＿＿＿＿＿位置.
阻值最大处我的收获1P如果有四个接线柱，会有几种连接方式呢？①②③④⑤⑥
接入电路的电阻部分（有效长度）为：
接入电路的下接线柱到滑片P；
滑片P离下接线柱远，电阻大。
我的收获2判断一下:
如果要灯的亮度增加，滑片要怎样移动？你知道电风扇旋钮的结构和变阻原理吗？请说明它的接线方法和变阻原理旋钮型变阻器应用：收音机音量开关等原理：与滑动变阻器的相同1、 亚运会灯光设计师要使某个灯泡的亮度变小，按照如图所示电路，你能利用滑动变阻器实现这个变化吗？
使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。大小右如果我是灯光设计师……甲和丁
