第2节电流的测量

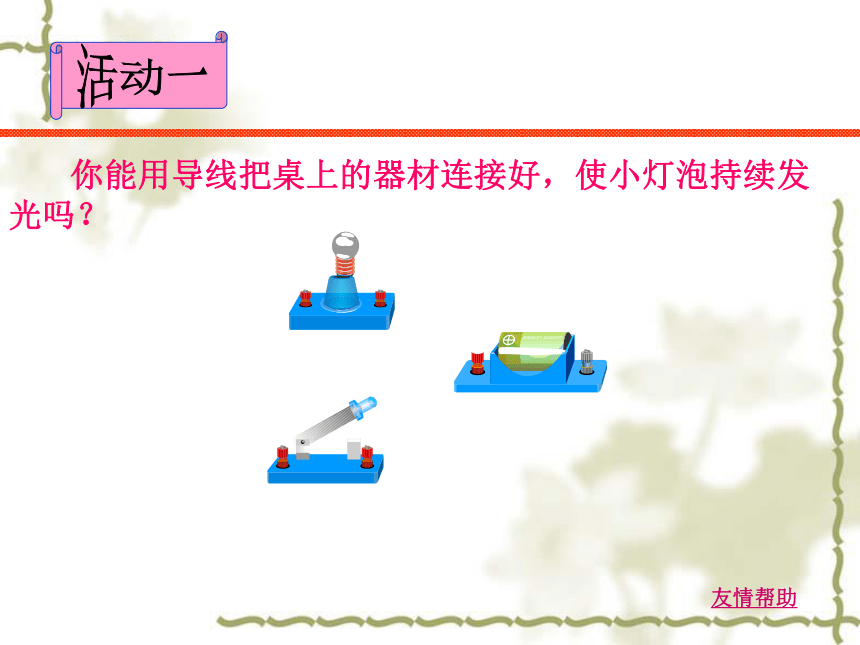

课件20张PPT。第四章 第2节电流的测量电流的方向：规定：正电荷定向移动的方向为电流方向电源外部电路的电流是从电源正极流向负极电流的形成金属导体中，自由电子的定向移动形成电流。　 你能用导线把桌上的器材连接好，使小灯泡持续发光吗？友情帮助换算练习:
0.5A= mA= μA电流强度（简称电流）:表示电流的大小。 符号:单位：主单位:安培 简称:安 符号: A常见的单位还有毫安（mA）微安（μA)1A= 1000 mA 1mA= 1000 μA5005х105安培，法国物理学家，对数学和化学也有贡献。

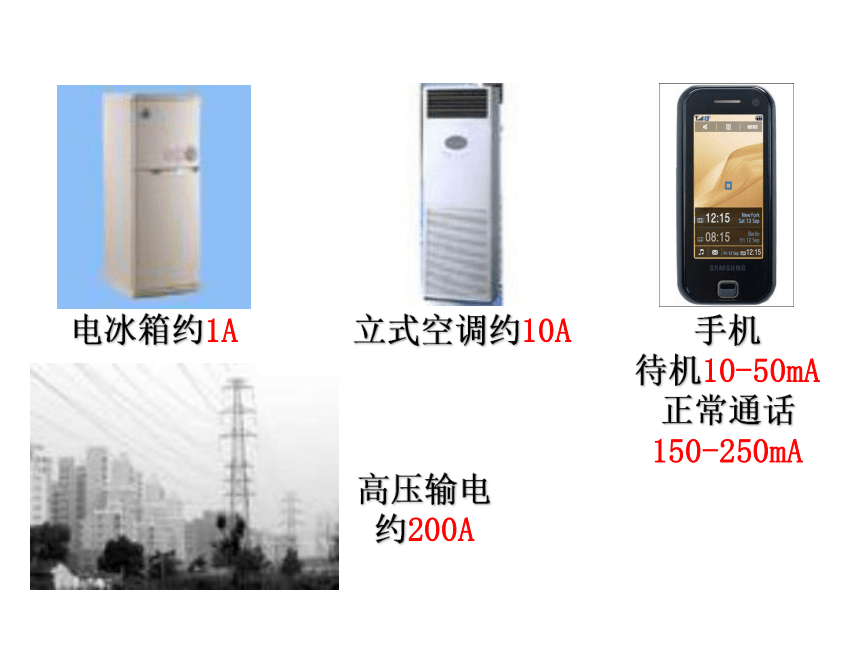

安培最主要的成就是1820～1827年对电磁作用的研究。手机
待机10-50mA正常通话

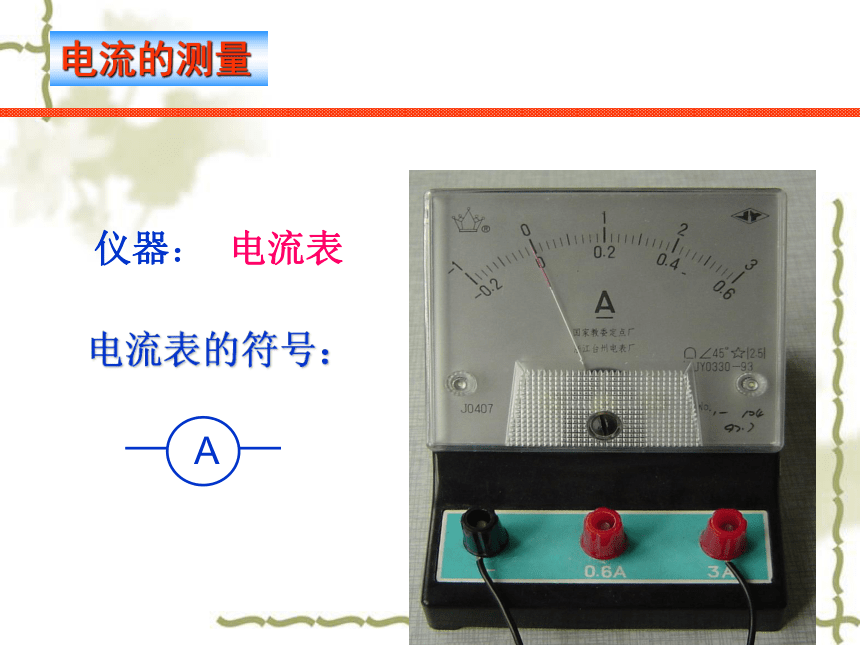

150-250mA电冰箱约1A立式空调约10A高压输电 约200A电流表的符号：

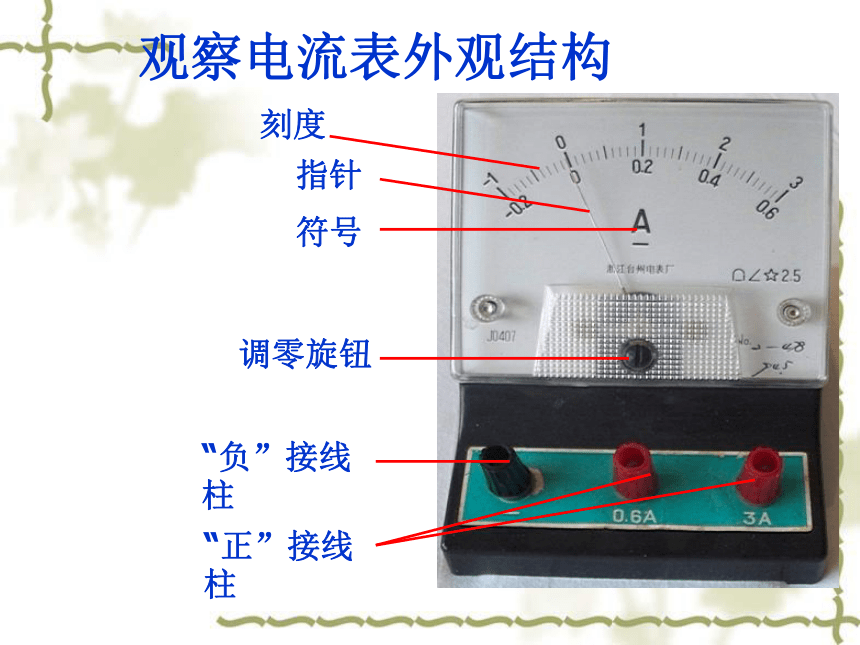

仪器：电流表电流的测量观察电流表外观结构指针符号调零旋钮“负”接线柱“正”接线柱刻度　仔细观察你桌子上的电流表刻度，把大小量程、一大格、一小格的电流值填入表中。1A0~3A0.1A0.2A0~0.6A0.02A想一想：大量程与小量程读数大小有什么关系？下图中电流表的示数是多少?如果接的是“—”、“0.6”，则电流是___ 安；
如果接的是“—”、“3”，则电流是___ 安。
弹簧秤的使用：
1、弹簧秤在使用前检查先调零， 使指针在零刻度位置；
2、使用前观察量程、最小刻度；
3、加在弹簧秤上的力不许超过它的量程；
4、测量力时，弹簧秤的弹簧、挂钩、指针都不与外界摩擦。 1、先使用调零旋钮，使指针指在0刻度处;2、正确选择量程。被测电流不得超过电流表的量程。(可通过试触大量程确定)3、电流表必须串联在被测电路中。4、使电流从电流表的“＋”接线柱流进，从“－”接线柱流出。5、绝对不允许不经过用电器而把电流表直接连到电源两极。电流表的使用：试用电流表测量通过小灯泡的电流强度，并做好记录活动三Х请你按图所示实物图，画出相应的电路图。练一练根据电路图将实物用导线连接起来。 下面的电路中，如果要测量灯L1中的电流，电流表应该接在何处？把电流表接在开关旁边，测得的是什么电流？在电路图中画出电流表，并标明电流表的正负接线柱；读出两个电流表的两次读数是多少？课外拓展1.要求L1、 L2串联，如何测量通过灯L2的电流，用导线连接实物，并画出相应的电路图课外拓展 2.要求L1、 L2并联，如何测量通过灯L2的电流，开关能同时控制两盏灯（同时亮或灭），用导线连接实物，并画出相应的电路图。课外拓展 2.要求L1、 L2并联，如何测量干路中的电流，开关能同时控制两盏灯（同时亮或灭），用导线连接实物，并画出相应的电路图。友情帮助2、顺时针弯成半圆形1、将铜芯绞成一股开关一定要先断开4、顺时针旋紧
