人教第16章 电压 电阻
一、选择题。
1、小华看到家里有一个放了很久的干电池，他想利用电压表判断干电池是否报废，小华设计的下列步骤中正确的是（ ）
①把电压表的“＋”接线柱与干电池的负极接触，“－”接线柱与正极接触；
②选择电压表的量程为0～3 V；
③在刻度盘上读出电压值；
④把电压表的“－”接线柱与干电池的负极接触，“＋”接线柱与正极接触；
⑤选择电压表量程为0～15 V。
A．①②③ B．②④③ C．⑤④③ D．②①③
2、如图所示是某个电路中的电表示数，下列读数正确的是（ ）
A.电流表的示数是2.3A B.电压表的示数是13 V
C.电流表的示数是2.3V D.电压表的示数是2.3V
3、教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（ ）
A．U1>U2 B．U1=U2 C．U14、一根长1 m的导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1 m，此时它的电阻 (　　)
A．大于R B．等于R C．小于R D．无法判断其变化

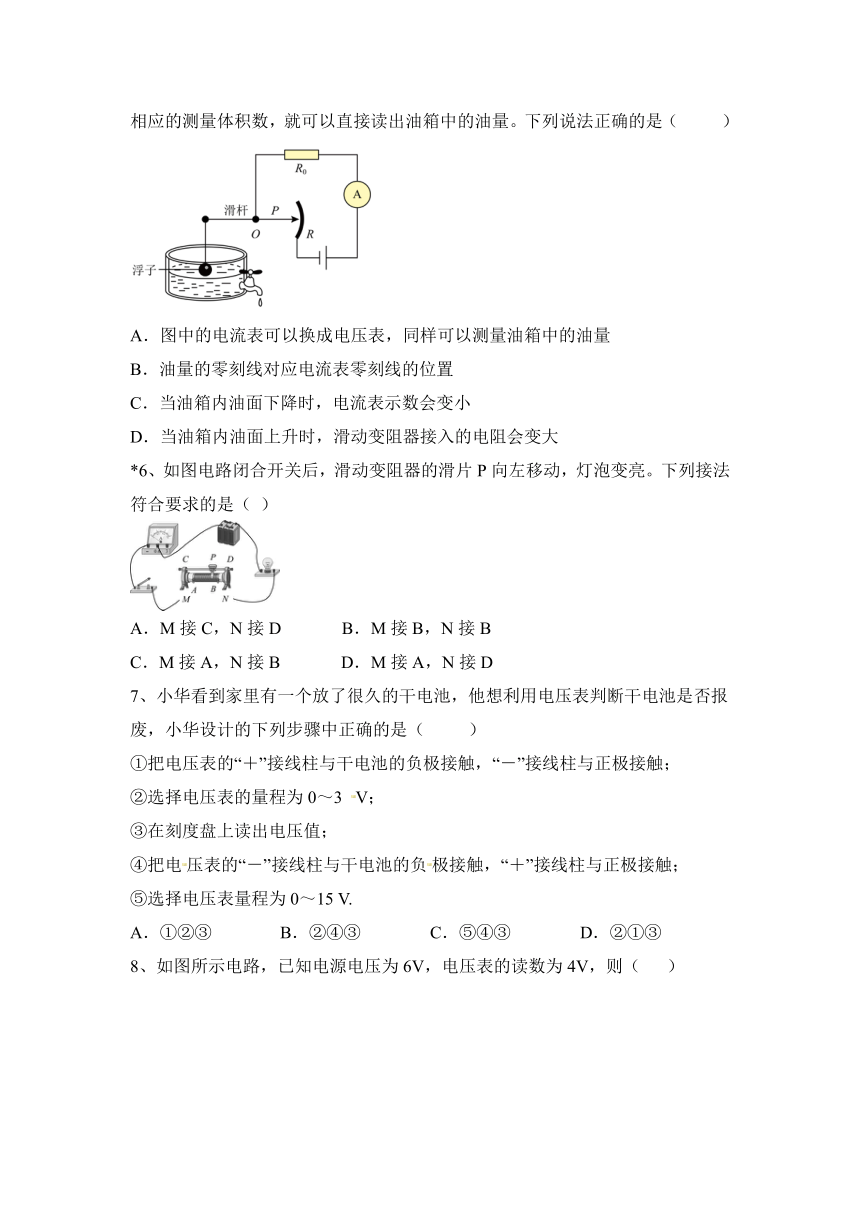

5、如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列说法正确的是（ ）
A．图中的电流表可以换成电压表，同样可以测量油箱中的油量
B．油量的零刻线对应电流表零刻线的位置
C．当油箱内油面下降时，电流表示数会变小
D．当油箱内油面上升时，滑动变阻器接入的电阻会变大
*6、如图电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。下列接法符合要求的是（ ）
A．M接C，N接D B．M接B，N接B
C．M接A，N接B D．M接A，N接D
7、小华看到家里有一个放了很久的干电池，他想利用电压表判断干电池是否报废，小华设计的下列步骤中正确的是（ ）
①把电压表的“＋”接线柱与干电池的负极接触，“－”接线柱与正极接触；
②选择电压表的量程为0～3 V；
③在刻度盘上读出电压值；
④把电压表的“－”接线柱与干电池的负极接触，“＋”接线柱与正极接触；
⑤选择电压表量程为0～15 V.
A．①②③ B．②④③ C．⑤④③ D．②①③

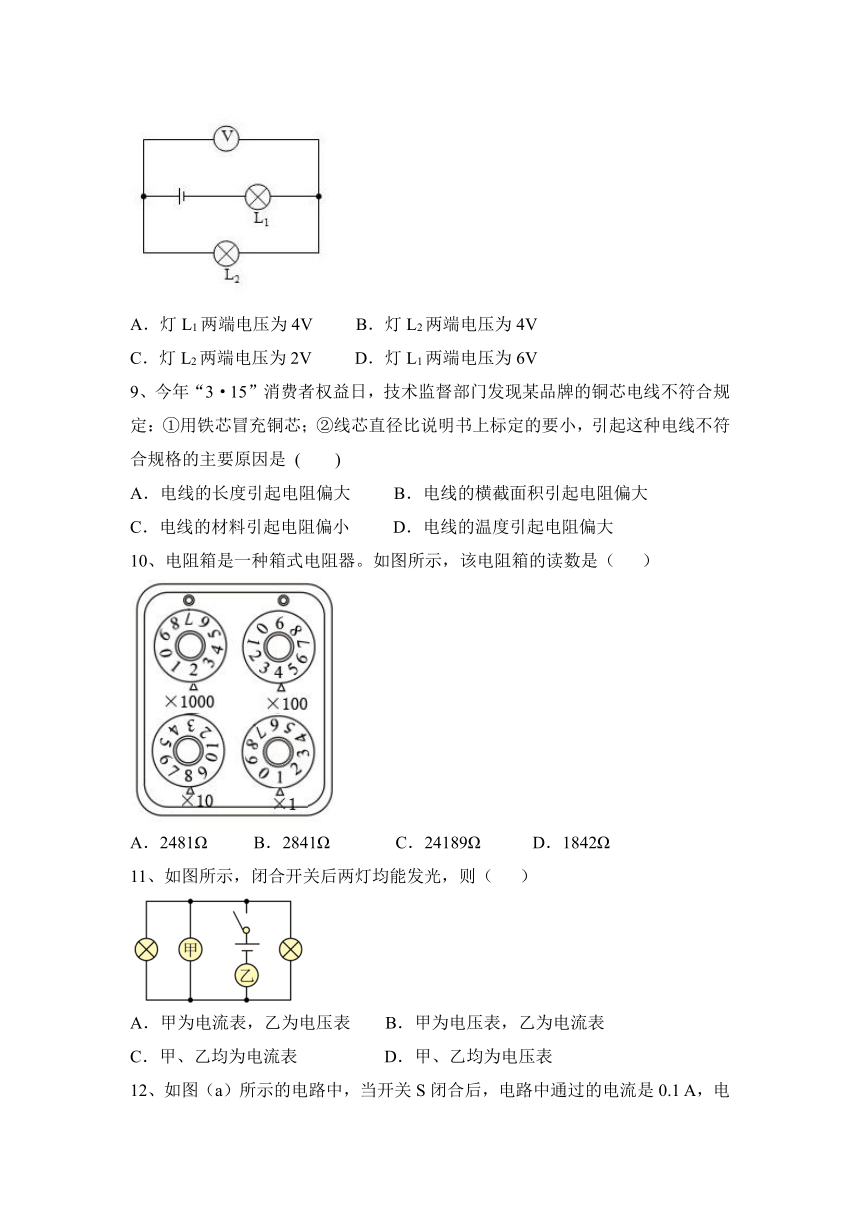

8、如图所示电路，已知电源电压为6V，电压表的读数为4V，则（ ）
A．灯L1两端电压为4V B．灯L2两端电压为4V
C．灯L2两端电压为2V D．灯L1两端电压为6V
9、今年“3·15”消费者权益日，技术监督部门发现某品牌的铜芯电线不符合规定：①用铁芯冒充铜芯；②线芯直径比说明书上标定的要小，引起这种电线不符合规格的主要原因是 (　　)
A．电线的长度引起电阻偏大 B．电线的横截面积引起电阻偏大
C．电线的材料引起电阻偏小 D．电线的温度引起电阻偏大
10、电阻箱是一种箱式电阻器。如图所示，该电阻箱的读数是（ ）
A．2481Ω B．2841Ω C．24189Ω D．1842Ω
11、如图所示，闭合开关后两灯均能发光，则（ ）
A．甲为电流表，乙为电压表 B．甲为电压表，乙为电流表
C．甲、乙均为电流表 D．甲、乙均为电压表
12、如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（ ）
A．0.9 V，3.6 V B．0.9 V，0 V
C．4.5 V，0 V D．4.5 V，4.5 V
*13、在探究“并联电路的电压特点”时，小明设计了如图甲、乙、丙所示电压表的三种接法，则下列说法正确的是（ ）
A.三种接法测得的结果不同
B.只有乙接法测得的结果正确
C.甲和丙的测量结果之和等于乙的测量结果
D.三种接法测得的结果一样
14、用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是 (　　)
A．该电路中不可以用小灯泡代替电流表判断电流强弱
B．实验只需控制导体的材料相同
C．该电路探究导体的电阻大小与导体长度有关
D．根据图中的实验可以得出：
导体电阻的大小与导体的材料有关

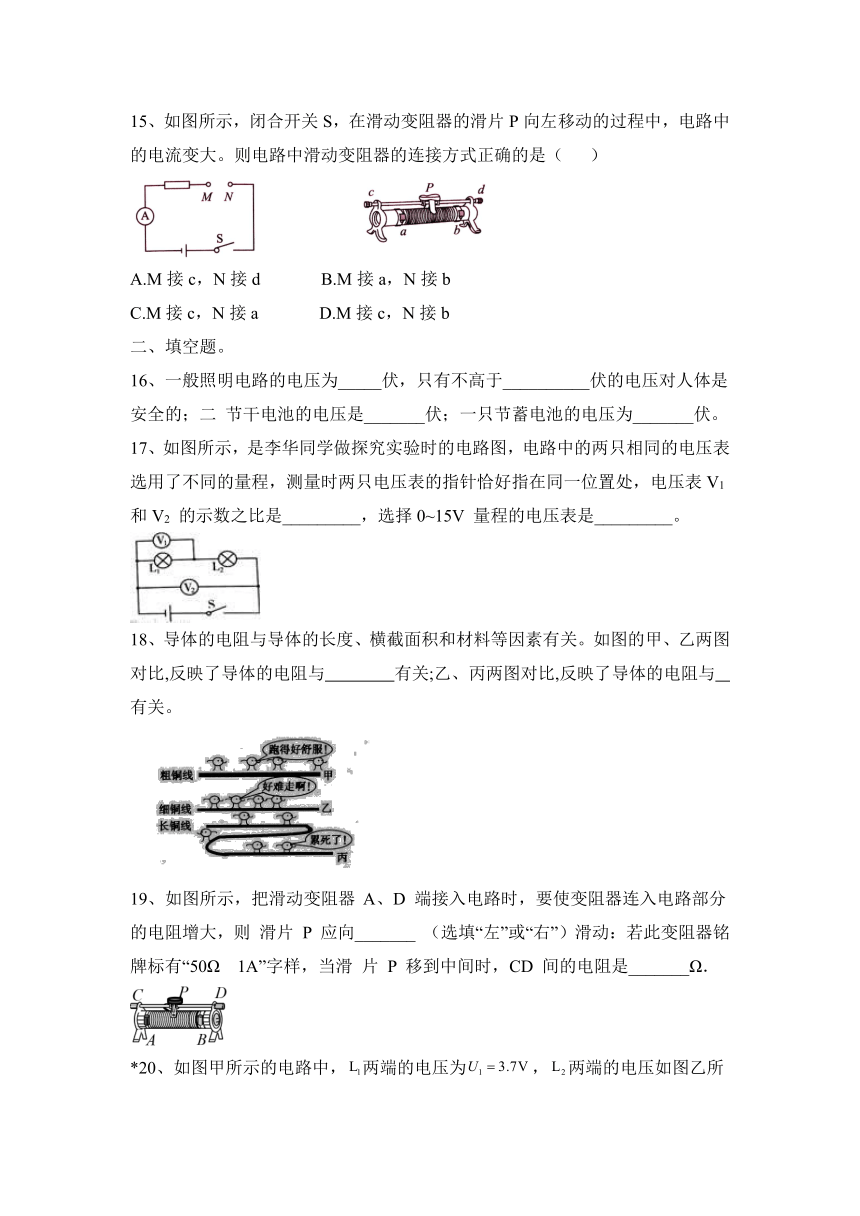

15、如图所示，闭合开关S，在滑动变阻器的滑片P向左移动的过程中，电路中的电流变大。则电路中滑动变阻器的连接方式正确的是（ ）
A.M接c，N接d B.M接a，N接b
C.M接c，N接a D.M接c，N接b
二、填空题。
16、一般照明电路的电压为_____伏，只有不高于__________伏的电压对人体是安全的；二 节干电池的电压是_______伏；一只节蓄电池的电压为_______伏。
17、如图所示，是李华同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时两只电压表的指针恰好指在同一位置处，电压表V1 和V2 的示数之比是_________，选择0~15V 量程的电压表是_________。
18、导体的电阻与导体的长度、横截面积和材料等因素有关。如图的甲、乙两图对比,反映了导体的电阻与　　　　有关;乙、丙两图对比,反映了导体的电阻与　　　　有关。

19、如图所示，把滑动变阻器 A、D 端接入电路时，要使变阻器连入电路部分的电阻增大，则 滑片 P 应向_______ （选填“左”或“右”）滑动：若此变阻器铭牌标有“50Ω 1A”字样，当滑 片 P 移到中间时，CD 间的电阻是_______Ω．
*20、如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
21、如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是________（选填“电流表”或“电压表”），若甲、乙两个表调换位置，闭合开关S后，仍能继续发光的灯是______。
22、如图所示电路，电源电压为4.5V，开关闭合后电压表的示数为2.5V，则灯L1两端的电压为_________V，灯L2两端的电压为_________V．
三、作图题。
23、请在图中补画两根线，使电压表正确测量L1两端电压。注意连线不能交叉。
四、实验题。
24、在实验室里,小雨同学发现有一块除了正、负接线柱清楚外其他标志均不清楚的电表,老师告诉他:“这是一块性能良好的电表,可能是电流表,也可能是电压表。”小雨想用实验的方法探究出它是什么表,如果该电表用符号代表,请你按下列要求帮小雨完成探究过程。
(1)实验器材:导线、开关、被鉴别的电表,还需要　　　　　　和　　　　　　。
(2)请画出电路图。
(3)简要写出实验步骤。
(4)分析实验中可能观察到的现象,并得出相应的结论。
25、如图是小明探究串联电路特点的实验电路图：
（1）小明为了使探究得出的结论具有普遍意义，L1、L2应该选择　 　（选填“相同”或“不相同”）的小灯泡。
（2）小明根据图1连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮。他在实验操作中不当之处是：　 　。实验时L1没亮的原因可能是　 　。
A．通过灯泡L1的电流比L2中的电流小 B．该灯泡的灯丝断了
C．该小灯泡灯座处可能短路了 D．该灯泡靠近电源负极
（3）小明连接好电路，闭合开关，电压表示数如图2所示，为了使实验结果更准确，接下来他应该　 　。
（4）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？答：　 　。
（5）测量完成后，进行小组交流讨论，下表选录了四个小组的数据，你认为这些数据是否合理，答：　 　，请说明理由　 　。
实验小组 L1两端电压/V L2两端电压/V 串联总电压/V
1 1.4 1.1 2.5
2 1.2 2.4 3.5
3 1.1 1.7 2.8
4 1.8 1.2 3.0
五、计算题。
26、小东同学在做课外小实验时，需要10Ω的电阻一个，但实验室里没有10Ω的电阻，实验室里有1.2m长的电阻丝，经过测量，这根电阻丝的电阻为30Ω，则他可以在这根电阻丝上截取多少cm长的一段就可使用．
2022—2023学年物理人教版九年级全一册第16章 电压 电阻 分层选练题含答案
人教第16章 电压 电阻
一、选择题。
1、小华看到家里有一个放了很久的干电池，他想利用电压表判断干电池是否报废，小华设计的下列步骤中正确的是（ ）
①把电压表的“＋”接线柱与干电池的负极接触，“－”接线柱与正极接触；
②选择电压表的量程为0～3 V；
③在刻度盘上读出电压值；
④把电压表的“－”接线柱与干电池的负极接触，“＋”接线柱与正极接触；
⑤选择电压表量程为0～15 V。
A．①②③ B．②④③ C．⑤④③ D．②①③
【答案】A
2、如图所示是某个电路中的电表示数，下列读数正确的是（ ）
A.电流表的示数是2.3A B.电压表的示数是13 V
C.电流表的示数是2.3V D.电压表的示数是2.3V
【答案】D
3、教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（ ）
A．U1>U2 B．U1=U2 C．U1【答案】B
4、一根长1 m的导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1 m，此时它的电阻 (　　)
A．大于R B．等于R C．小于R D．无法判断其变化
【答案】A
5、如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列说法正确的是（ ）
A．图中的电流表可以换成电压表，同样可以测量油箱中的油量
B．油量的零刻线对应电流表零刻线的位置
C．当油箱内油面下降时，电流表示数会变小
D．当油箱内油面上升时，滑动变阻器接入的电阻会变大
【答案】C
*6、如图电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。下列接法符合要求的是（ ）
A．M接C，N接D B．M接B，N接B
C．M接A，N接B D．M接A，N接D
【答案】D
7、小华看到家里有一个放了很久的干电池，他想利用电压表判断干电池是否报废，小华设计的下列步骤中正确的是（ ）
①把电压表的“＋”接线柱与干电池的负极接触，“－”接线柱与正极接触；
②选择电压表的量程为0～3 V；
③在刻度盘上读出电压值；
④把电压表的“－”接线柱与干电池的负极接触，“＋”接线柱与正极接触；
⑤选择电压表量程为0～15 V.
A．①②③ B．②④③ C．⑤④③ D．②①③
【答案】B
8、如图所示电路，已知电源电压为6V，电压表的读数为4V，则（ ）
A．灯L1两端电压为4V B．灯L2两端电压为4V
C．灯L2两端电压为2V D．灯L1两端电压为6V
【答案】B
9、今年“3·15”消费者权益日，技术监督部门发现某品牌的铜芯电线不符合规定：①用铁芯冒充铜芯；②线芯直径比说明书上标定的要小，引起这种电线不符合规格的主要原因是 (　　)
A．电线的长度引起电阻偏大 B．电线的横截面积引起电阻偏大
C．电线的材料引起电阻偏小 D．电线的温度引起电阻偏大
【答案】B
10、电阻箱是一种箱式电阻器。如图所示，该电阻箱的读数是（ ）
A．2481Ω B．2841Ω C．24189Ω D．1842Ω
【答案】A
11、如图所示，闭合开关后两灯均能发光，则（ ）
A．甲为电流表，乙为电压表 B．甲为电压表，乙为电流表
C．甲、乙均为电流表 D．甲、乙均为电压表
【答案】B
12、如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（ ）
A．0.9 V，3.6 V B．0.9 V，0 V
C．4.5 V，0 V D．4.5 V，4.5 V
【答案】D
*13、在探究“并联电路的电压特点”时，小明设计了如图甲、乙、丙所示电压表的三种接法，则下列说法正确的是（ ）
A.三种接法测得的结果不同
B.只有乙接法测得的结果正确
C.甲和丙的测量结果之和等于乙的测量结果
D.三种接法测得的结果一样
【答案】D
14、用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是 (　　)
A．该电路中不可以用小灯泡代替电流表判断电流强弱
B．实验只需控制导体的材料相同
C．该电路探究导体的电阻大小与导体长度有关
D．根据图中的实验可以得出：
导体电阻的大小与导体的材料有关
【答案】C
15、如图所示，闭合开关S，在滑动变阻器的滑片P向左移动的过程中，电路中的电流变大。则电路中滑动变阻器的连接方式正确的是（ ）
A.M接c，N接d B.M接a，N接b
C.M接c，N接a D.M接c，N接b
【答案】C
二、填空题。
16、一般照明电路的电压为_____伏，只有不高于__________伏的电压对人体是安全的；二 节干电池的电压是_______伏；一只节蓄电池的电压为_______伏。
【答案】220；36；3；2．
17、如图所示，是李华同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时两只电压表的指针恰好指在同一位置处，电压表V1 和V2 的示数之比是_________，选择0~15V 量程的电压表是_________。
【答案】1∶5 V2
18、导体的电阻与导体的长度、横截面积和材料等因素有关。如图的甲、乙两图对比,反映了导体的电阻与　　　　有关;乙、丙两图对比,反映了导体的电阻与　　　　有关。

【答案】横截面积　长度
19、如图所示，把滑动变阻器 A、D 端接入电路时，要使变阻器连入电路部分的电阻增大，则 滑片 P 应向_______ （选填“左”或“右”）滑动：若此变阻器铭牌标有“50Ω 1A”字样，当滑 片 P 移到中间时，CD 间的电阻是_______Ω．
【答案】右 0
*20、如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
【答案】2.3 6.0
21、如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是________（选填“电流表”或“电压表”），若甲、乙两个表调换位置，闭合开关S后，仍能继续发光的灯是______。
【答案】电压表 L1
22、如图所示电路，电源电压为4.5V，开关闭合后电压表的示数为2.5V，则灯L1两端的电压为_________V，灯L2两端的电压为_________V．
【答案】2.5 2
三、作图题。
23、请在图中补画两根线，使电压表正确测量L1两端电压。注意连线不能交叉。
【答案】如图所示：
四、实验题。
24、在实验室里,小雨同学发现有一块除了正、负接线柱清楚外其他标志均不清楚的电表,老师告诉他:“这是一块性能良好的电表,可能是电流表,也可能是电压表。”小雨想用实验的方法探究出它是什么表,如果该电表用符号代表,请你按下列要求帮小雨完成探究过程。
(1)实验器材:导线、开关、被鉴别的电表,还需要　　　　　　和　　　　　　。
(2)请画出电路图。
(3)简要写出实验步骤。
(4)分析实验中可能观察到的现象,并得出相应的结论。
【答案】 (1)电源　小灯泡
(2)电路图如图所示：
(3)步骤:①按图连好电路;②闭合开关S,观察小灯泡发光情况。
(4)如果小灯泡发光,则电表一定是电流表;如果小灯泡不发光,则电表一定是电压表。
25、如图是小明探究串联电路特点的实验电路图：
（1）小明为了使探究得出的结论具有普遍意义，L1、L2应该选择　 　（选填“相同”或“不相同”）的小灯泡。
（2）小明根据图1连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮。他在实验操作中不当之处是：　 　。实验时L1没亮的原因可能是　 　。
A．通过灯泡L1的电流比L2中的电流小 B．该灯泡的灯丝断了
C．该小灯泡灯座处可能短路了 D．该灯泡靠近电源负极
（3）小明连接好电路，闭合开关，电压表示数如图2所示，为了使实验结果更准确，接下来他应该　 　。
（4）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？答：　 　。
（5）测量完成后，进行小组交流讨论，下表选录了四个小组的数据，你认为这些数据是否合理，答：　 　，请说明理由　 　。
实验小组 L1两端电压/V L2两端电压/V 串联总电压/V
1 1.4 1.1 2.5
2 1.2 2.4 3.5
3 1.1 1.7 2.8
4 1.8 1.2 3.0
【答案】（1）不相同； （2）连接电路时，开关没有断开；C；
（3）断开开关，换用较小量程重新做实验； （4）不正确；
（5）合理；测量结果允许有误差。
五、计算题。
26、小东同学在做课外小实验时，需要10Ω的电阻一个，但实验室里没有10Ω的电阻，实验室里有1.2m长的电阻丝，经过测量，这根电阻丝的电阻为30Ω，则他可以在这根电阻丝上截取多少cm长的一段就可使用．
【答案】40
【解析】1.2m长的电阻丝，经过测量，这根电阻丝的电阻为30Ω；
根据影响电阻大小的因素知，在材料和粗细相同时，电阻与长度成正比，
所以：，
解得：，
即可以在这根电阻丝上截取40cm长的一段就可使用。
