第 四 章 多彩的光
第五节 科学探究：凸透镜成像
凸透镜

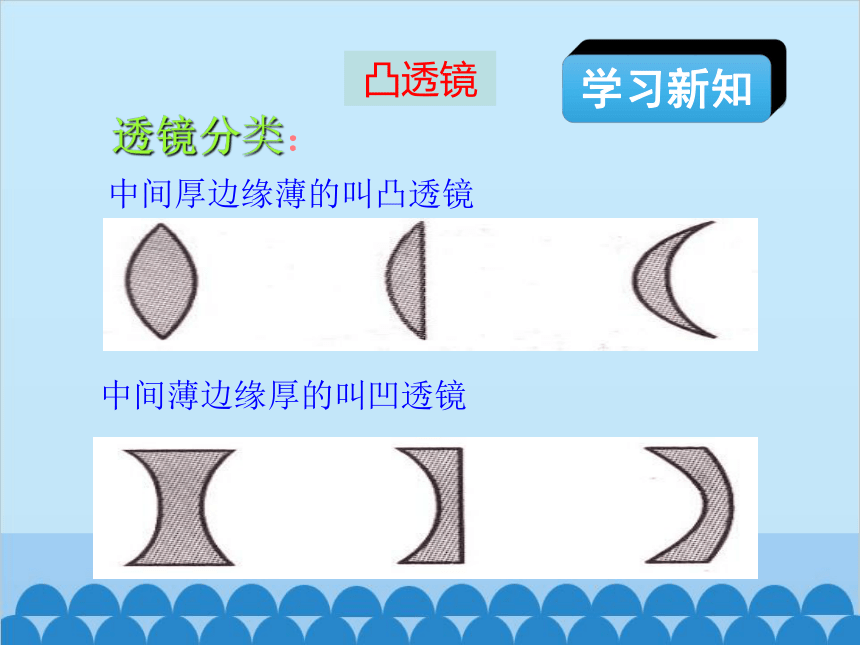

透镜分类：
中间厚边缘薄的叫凸透镜
中间薄边缘厚的叫凹透镜
学习新知

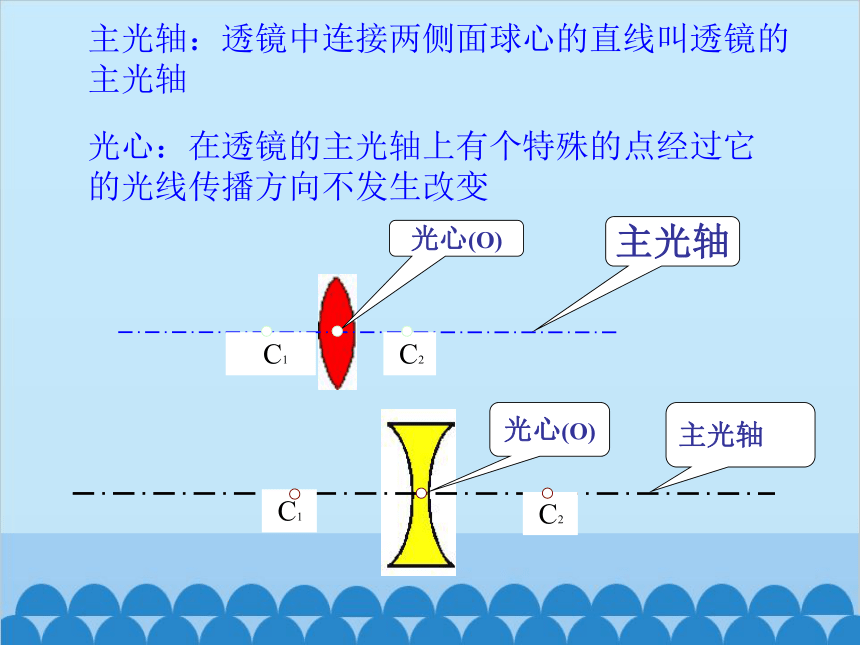

主光轴：透镜中连接两侧面球心的直线叫透镜的主光轴
C1
C2
光心(O)
主光轴
C2
C1
主光轴
光心(O)
光心：在透镜的主光轴上有个特殊的点经过它的光线传播方向不发生改变

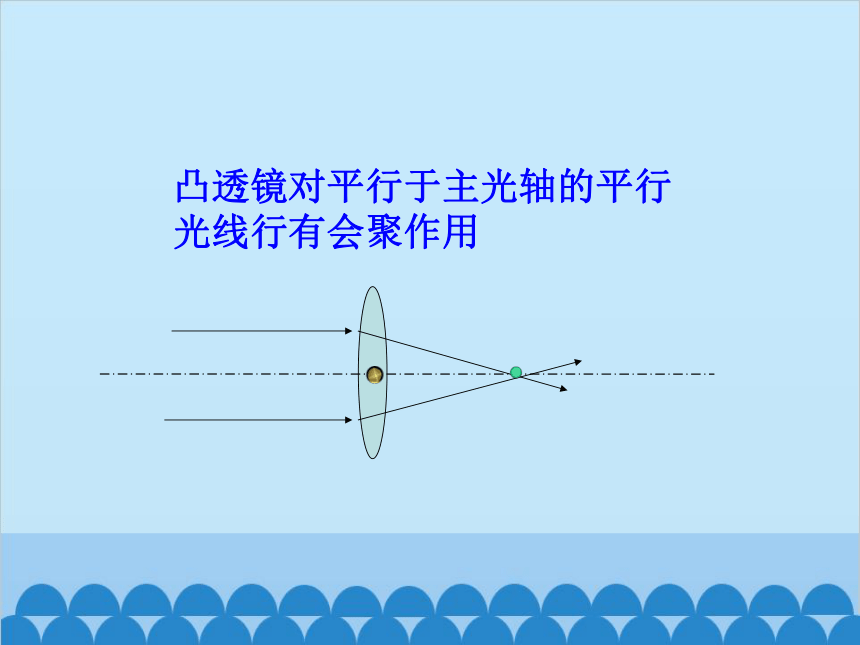

凸透镜对平行于主光轴的平行光线行有会聚作用

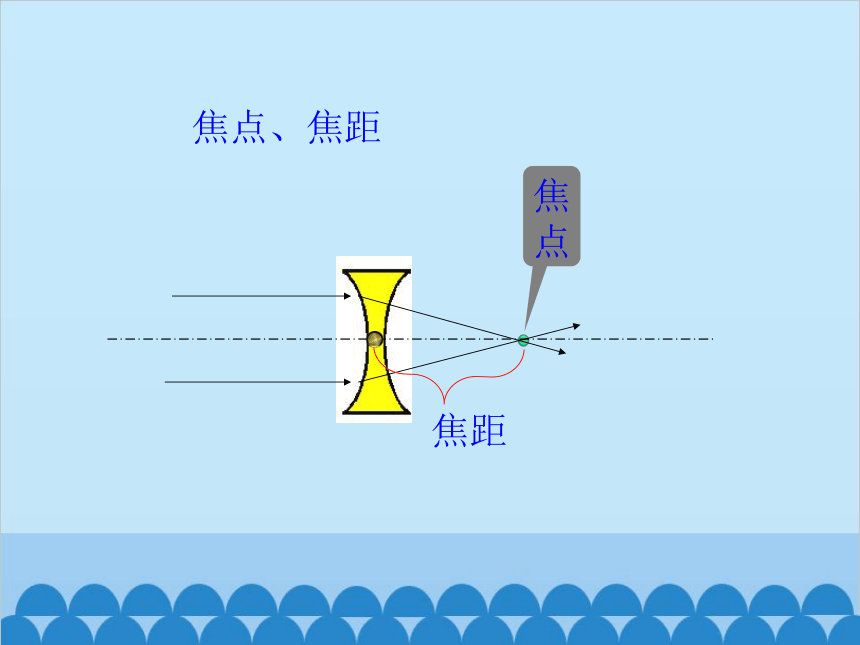

焦点、焦距
焦点
焦距
凸透镜成像
探究凸透镜成像

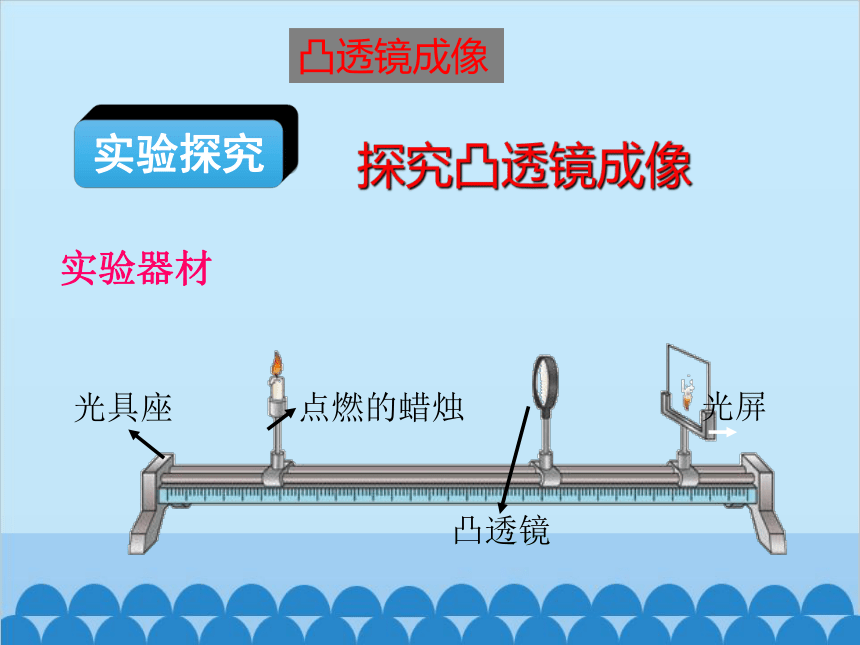

实验器材
点燃的蜡烛
凸透镜
光屏
光具座
实验探究

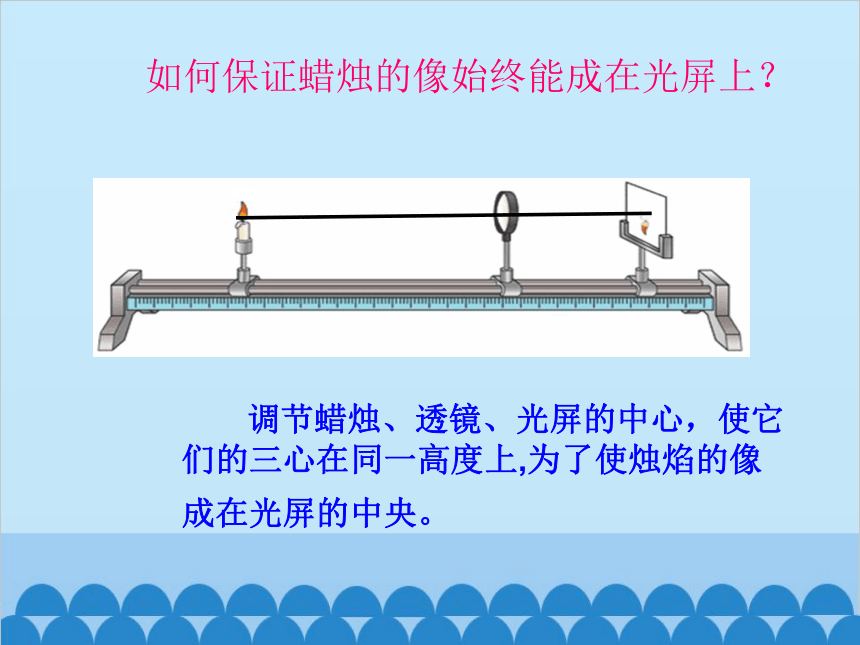

如何保证蜡烛的像始终能成在光屏上？
调节蜡烛、透镜、光屏的中心，使它们的三心在同一高度上,为了使烛焰的像成在光屏的中央。
A′
B′
凸透镜成像光路图：
A
B
凸透镜成像光路图：
凸透镜成像光路图：
凸透镜成像光路图：
fv=2f
v>2f
倒
缩小
实像
相反
倒
等大
实像
相反
倒
放大
实像
相反
—
—
不 成 像
正
放大
虚像
相同
一、两个分界点：（针对于物距）
（1）焦点：实像（大于焦点）和虚像（小于焦点）的界限，
（2）2倍焦点：放大（大于2倍焦点）和缩小（小于2倍焦点）的界限。
二、一个重要结论：
（1）物体在焦距之外，移动物体，越靠近透镜，所成实像越大，像就越远离透镜。
（2）物体在焦距之内，移动物体，越靠近透镜，所成虚像越小，像越靠近透镜。
实验结论
1、如图所示，画出了光线经过透镜前后的方向，则在虚线处的透镜应是（ ）
凹透镜
当堂练习
2、某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立放大的像，则此透镜的焦距可能为（ ）
A．6cm　　　 B．10cm　　　
C．25cm　　　 D．无法确定
A
3、将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（ ）
A．f<6cm　　　　　　　　　
B．6cmC．9cmD．18cmC
1、两种透镜：凸透镜和凹透镜
2、几个基本概念: 光心、主光轴、焦点、焦距
3、透镜对光线的作用：
　凸透镜对光线有会聚作用, 又叫会聚透镜。
　凹透镜对光线有发散作用, 又叫发散透镜。
4、凸透镜成像规律
课堂小结
