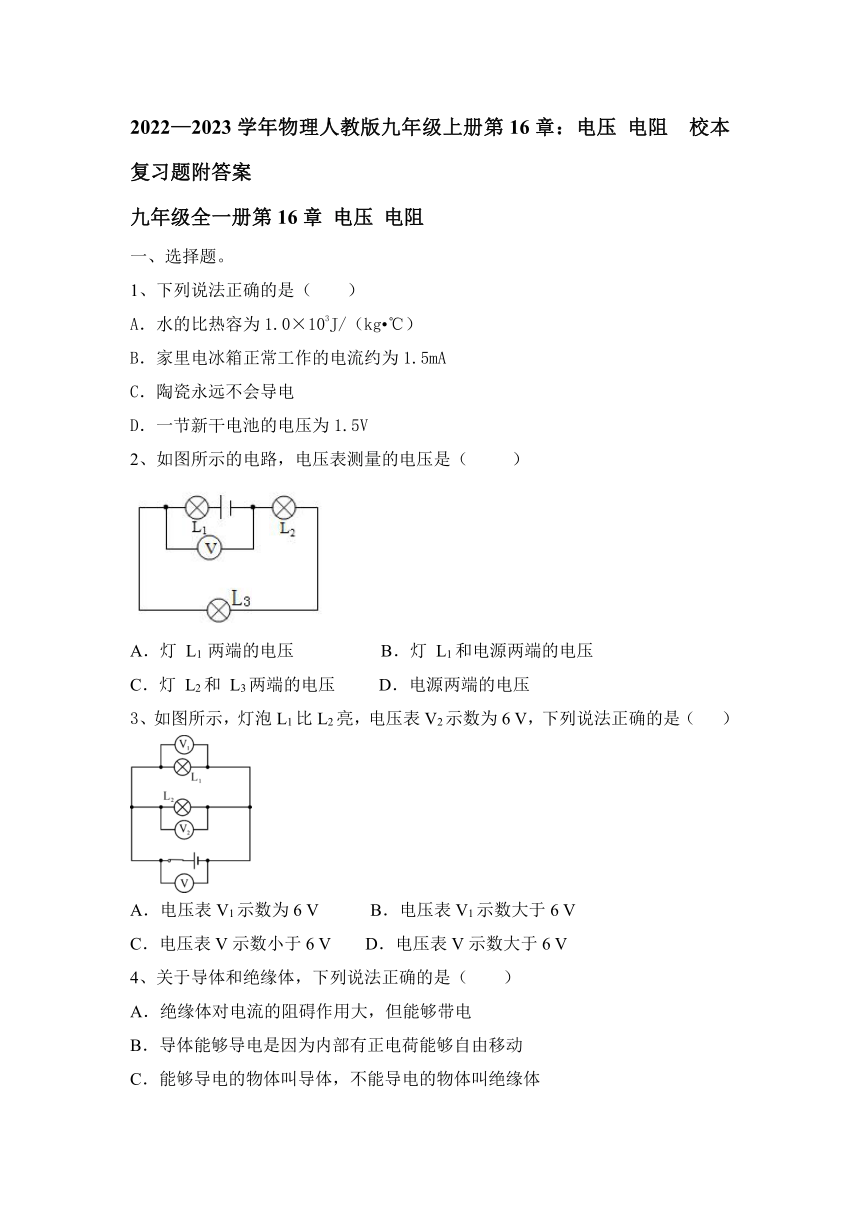

2022—2023学年物理人教版九年级上册第16章：电压 电阻 校本复习题附答案

2022—2023学年物理人教版九年级上册第16章：电压 电阻 校本复习题附答案
九年级全一册第16章 电压 电阻
一、选择题。
1、下列说法正确的是（ ）
A．水的比热容为1.0×103J/（kg ℃）
B．家里电冰箱正常工作的电流约为1.5mA
C．陶瓷永远不会导电
D．一节新干电池的电压为1.5V
2、如图所示的电路，电压表测量的电压是（ ）
A．灯 L1 两端的电压 B．灯 L1和电源两端的电压
C．灯 L2和 L3两端的电压 D．电源两端的电压
3、如图所示，灯泡L1比L2亮，电压表V2示数为6 V，下列说法正确的是（ ）
A．电压表V1示数为6 V B．电压表V1示数大于6 V
C．电压表V示数小于6 V D．电压表V示数大于6 V
4、关于导体和绝缘体，下列说法正确的是（ ）
A．绝缘体对电流的阻碍作用大，但能够带电
B．导体能够导电是因为内部有正电荷能够自由移动
C．能够导电的物体叫导体，不能导电的物体叫绝缘体
D．绝缘体不能导电的原因是因为绝缘体内没有电子
5、下列用电器中，可能不需要用到变阻器的是（ ）
A．电视机 B．收音机C．调光书写台灯 D．手电筒
*6、某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮。他用电压表进行电路故障检测，把电压表先后并联在ab、af、ae两点之间，电压表都有示数，而把电压表并联在ad两点之间时电压表无示数。则可以判定电路中的故障是（　　）
A．灯泡 L1短路 B．灯泡 L2短路
C．de间断路 D．be间断路
7、如图是用电压表测灯泡两端电压的电路，其中电压表使用正确的是（ ）
8、教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（ ）
A．两盏最亮的灯电压最大 B．两盏最暗的灯电压最大
C．六盏灯电压一样大 D．无法判定
9、科学方法在物理问题的研究中，起到了重要的作用。比如，两个定值电阻，一个5Ω，一个10Ω，粗细均匀。以下描述正确的是（ ）
A．如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度
B．如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度
C．如果这两个电阻的材料、横截面积相同，则5Ω的长度一定小于10Ω的长度
D．如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积
10、滑动变阻器改变阻值的本质是改变接入电路的电阻丝的（ ）
A．长度 B．横截面积 C．材料 D．温度
11、下列有关电压的说法中，正确的是（ ）
A、某电路中有电流，它的两端不一定有电压
B、某电路两端有电压，电路中一定有电流
C、自然界中，有的动物本身就可以产生电压，用来自卫
D.电源是提供电压的装置，不同的电源提供的电压一定是不相同的
12、图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
*13、如图甲所示的电路中，当闭合开关后两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（　　）
A．0.7V，3.5V B．0.7V，2.8V C．3.5V，2.8V D．2.8V，0.7V
14、下列说法正确的是（ ）
A．铁导线的电阻一定比铜导线的电阻大
B．两根长度、温度相同的镍铬合金导线，横截面积较小的电阻大
C．长度相同的两根导线，细的导线电阻一定大
D．长度相同、材料相同、横截面积也相同的导线，在任何情况下，电阻都一样大

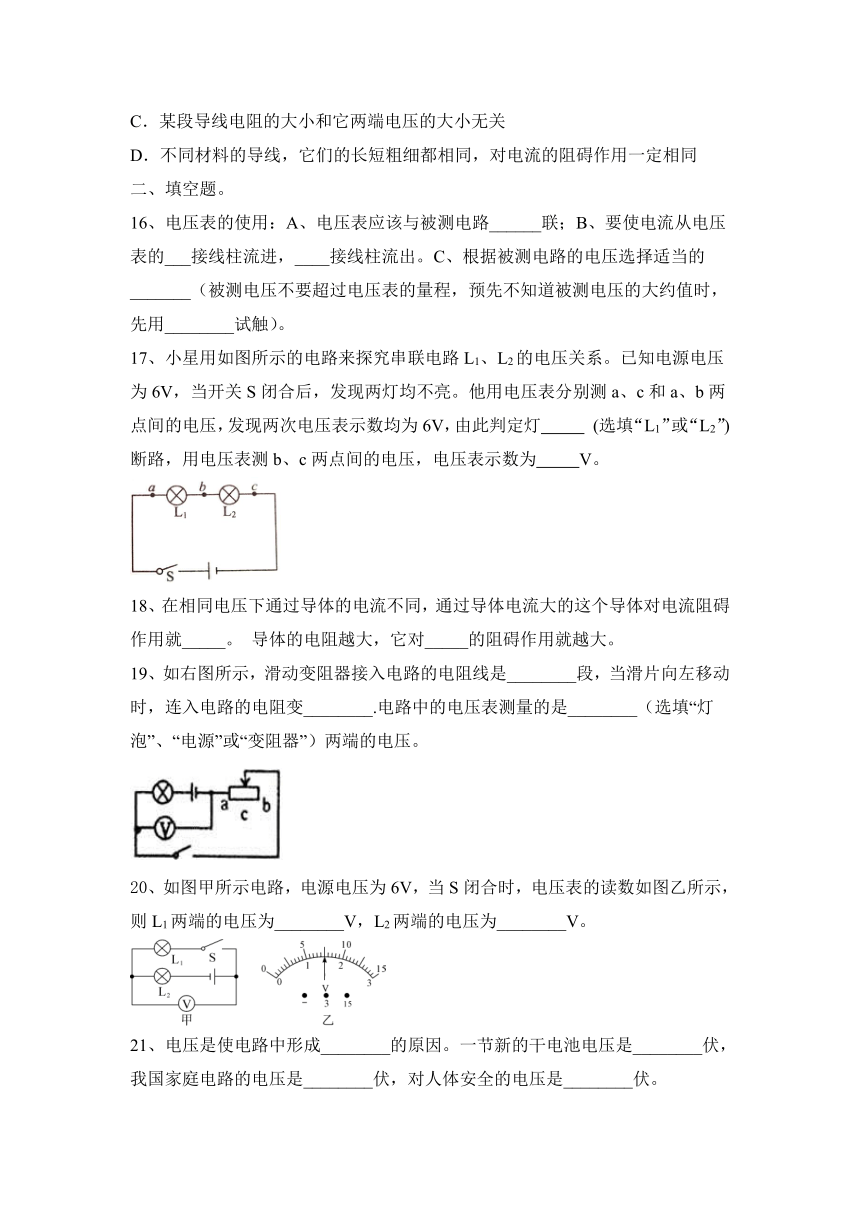

15、下列说法中错误的是（ ）
A．粗铁丝的电阻可能比细铁丝的电阻小
B．导体对电流的阻碍作用叫做电阻
C．某段导线电阻的大小和它两端电压的大小无关
D．不同材料的导线，它们的长短粗细都相同，对电流的阻碍作用一定相同
二、填空题。
16、电压表的使用：A、电压表应该与被测电路______联；B、要使电流从电压表的___接线柱流进，____接线柱流出。C、根据被测电路的电压选择适当的_______（被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用________试触）。
17、小星用如图所示的电路来探究串联电路L1、L2的电压关系。已知电源电压为6V，当开关S闭合后，发现两灯均不亮。他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此判定灯 (选填“L1”或“L2”)断路，用电压表测b、c两点间的电压，电压表示数为 V。
18、在相同电压下通过导体的电流不同，通过导体电流大的这个导体对电流阻碍作用就_____。 导体的电阻越大，它对_____的阻碍作用就越大。
19、如右图所示，滑动变阻器接入电路的电阻线是________段，当滑片向左移动时，连入电路的电阻变________.电路中的电压表测量的是________（选填“灯泡”、“电源”或“变阻器”）两端的电压。
20、如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为________V，L2两端的电压为________V。
21、电压是使电路中形成________的原因。一节新的干电池电压是________伏，我国家庭电路的电压是________伏，对人体安全的电压是________伏。
22、若每个节日小彩灯的正常工作电压均是3V，要把它们接在36V的电路中且正常发光，至少要联 个小彩灯。
三、作图题。
23、如图所示，要求两灯串联，电压表V1测L1两端电压，V2测L1、L2两灯的总电压，请按要求将实物电路连接起来。
四、实验题。
24、通过阅读，小明知道了1791年意大利物理学家伏特发明了最早的电池—伏打电池。在老师的帮助下，小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极。请你帮他设计实验并进行判断。
（1）写出你选用的实验仪器：________________________。
（2）简述操作方法、实验现象和结论：________________________。
25、小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是　 　。
（2）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是　 　（写出一种即可）。
（3）排除故障后，小明完成了实验，并把数据记录在下表中。
UAB/V UBC/V UAC/V
1.4 1.4 2.8
分析实验数据得出两个实验结论：①串联电路两端的电压　 　各部分电路两端电压之和：
②串联电路中，各部分电路两端电压相等。
（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是　 　，另外，小明的实验在设计方案上还存在另一个不足之处是　 　。
（5）小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法　 　（选填“能”或“不能”）测出L2两端的电压，理由是　 　。
五、计算题。
26、如图电路中，电源电压为6 V。开关闭合后，电流表A的示数为0.5 A，A1表示为0.3 A。求：
（1）灯L1两端的电压U1；
（2）通过灯L1的电流I1；
（3）通过灯L2的电流I2；
（4）灯L2两端的电压U2。
2022—2023学年物理人教版九年级上册第16章：电压 电阻 校本复习题附答案
九年级全一册第16章 电压 电阻
一、选择题。
1、下列说法正确的是（ ）
A．水的比热容为1.0×103J/（kg ℃）
B．家里电冰箱正常工作的电流约为1.5mA
C．陶瓷永远不会导电
D．一节新干电池的电压为1.5V
【答案】C
2、如图所示的电路，电压表测量的电压是（ ）
A．灯 L1 两端的电压 B．灯 L1和电源两端的电压
C．灯 L2和 L3两端的电压 D．电源两端的电压
【答案】C
3、如图所示，灯泡L1比L2亮，电压表V2示数为6 V，下列说法正确的是（ ）
A．电压表V1示数为6 V B．电压表V1示数大于6 V
C．电压表V示数小于6 V D．电压表V示数大于6 V
【答案】A
4、关于导体和绝缘体，下列说法正确的是（ ）
A．绝缘体对电流的阻碍作用大，但能够带电
B．导体能够导电是因为内部有正电荷能够自由移动
C．能够导电的物体叫导体，不能导电的物体叫绝缘体
D．绝缘体不能导电的原因是因为绝缘体内没有电子
【答案】A
5、下列用电器中，可能不需要用到变阻器的是（ ）
A．电视机 B．收音机C．调光书写台灯 D．手电筒
【答案】D
*6、某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮。他用电压表进行电路故障检测，把电压表先后并联在ab、af、ae两点之间，电压表都有示数，而把电压表并联在ad两点之间时电压表无示数。则可以判定电路中的故障是（　　）
A．灯泡 L1短路 B．灯泡 L2短路
C．de间断路 D．be间断路
【答案】B
7、如图是用电压表测灯泡两端电压的电路，其中电压表使用正确的是（ ）
【答案】A
8、教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（ ）
A．两盏最亮的灯电压最大 B．两盏最暗的灯电压最大
C．六盏灯电压一样大 D．无法判定
【答案】C
9、科学方法在物理问题的研究中，起到了重要的作用。比如，两个定值电阻，一个5Ω，一个10Ω，粗细均匀。以下描述正确的是（ ）
A．如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度
B．如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度
C．如果这两个电阻的材料、横截面积相同，则5Ω的长度一定小于10Ω的长度
D．如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积
【答案】C
10、滑动变阻器改变阻值的本质是改变接入电路的电阻丝的（ ）
A．长度 B．横截面积 C．材料 D．温度
【答案】A
11、下列有关电压的说法中，正确的是（ ）
A、某电路中有电流，它的两端不一定有电压
B、某电路两端有电压，电路中一定有电流
C、自然界中，有的动物本身就可以产生电压，用来自卫
D.电源是提供电压的装置，不同的电源提供的电压一定是不相同的
【答案】C
12、图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
【答案】A
*13、如图甲所示的电路中，当闭合开关后两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（　　）
A．0.7V，3.5V B．0.7V，2.8V C．3.5V，2.8V D．2.8V，0.7V
【答案】B
14、下列说法正确的是（ ）
A．铁导线的电阻一定比铜导线的电阻大
B．两根长度、温度相同的镍铬合金导线，横截面积较小的电阻大
C．长度相同的两根导线，细的导线电阻一定大
D．长度相同、材料相同、横截面积也相同的导线，在任何情况下，电阻都一样大
【答案】B
15、下列说法中错误的是（ ）
A．粗铁丝的电阻可能比细铁丝的电阻小
B．导体对电流的阻碍作用叫做电阻
C．某段导线电阻的大小和它两端电压的大小无关
D．不同材料的导线，它们的长短粗细都相同，对电流的阻碍作用一定相同
【答案】D
二、填空题。
16、电压表的使用：A、电压表应该与被测电路______联；B、要使电流从电压表的___接线柱流进，____接线柱流出。C、根据被测电路的电压选择适当的_______（被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用________试触）。
【答案】并 正 负 量程 大量程
17、小星用如图所示的电路来探究串联电路L1、L2的电压关系。已知电源电压为6V，当开关S闭合后，发现两灯均不亮。他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此判定灯 (选填“L1”或“L2”)断路，用电压表测b、c两点间的电压，电压表示数为 V。
【答案】L1 0
18、在相同电压下通过导体的电流不同，通过导体电流大的这个导体对电流阻碍作用就_____。 导体的电阻越大，它对_____的阻碍作用就越大。
【答案】小 电流
19、如右图所示，滑动变阻器接入电路的电阻线是________段，当滑片向左移动时，连入电路的电阻变________.电路中的电压表测量的是________（选填“灯泡”、“电源”或“变阻器”）两端的电压。
【答案】ac 小 变阻器
20、如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为________V，L2两端的电压为________V。
【答案】1.5　4.5
21、电压是使电路中形成________的原因。一节新的干电池电压是________伏，我国家庭电路的电压是________伏，对人体安全的电压是________伏。
【答案】电流 1.5 220 不高于36
22、若每个节日小彩灯的正常工作电压均是3V，要把它们接在36V的电路中且正常发光，至少要联 个小彩灯。
【答案】12
三、作图题。
23、如图所示，要求两灯串联，电压表V1测L1两端电压，V2测L1、L2两灯的总电压，请按要求将实物电路连接起来。
【答案】如图所示：
四、实验题。
24、通过阅读，小明知道了1791年意大利物理学家伏特发明了最早的电池—伏打电池。在老师的帮助下，小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极。请你帮他设计实验并进行判断。
（1）写出你选用的实验仪器：________________________。
（2）简述操作方法、实验现象和结论：________________________。
【答案】（1）电压表和导线
（2）将电压表的正接线柱与银片上的导线相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的银片是伏打电池的正极；若电压表反向偏转，则锌片是伏打电池的正极
25、小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是　 　。
（2）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是　 　（写出一种即可）。
（3）排除故障后，小明完成了实验，并把数据记录在下表中。
UAB/V UBC/V UAC/V
1.4 1.4 2.8
分析实验数据得出两个实验结论：①串联电路两端的电压　 　各部分电路两端电压之和：
②串联电路中，各部分电路两端电压相等。
（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是　 　，另外，小明的实验在设计方案上还存在另一个不足之处是　 　。
（5）小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法　 　（选填“能”或“不能”）测出L2两端的电压，理由是　 　。
【答案】（1）对电压表进行调零；
（2）L2断路（或L1短路）； （3）等于；
（4）选用相同规格的灯泡做实验；只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性；
（5）不能；电压表的正负接线柱接反了。
五、计算题。
26、如图电路中，电源电压为6 V。开关闭合后，电流表A的示数为0.5 A，A1表示为0.3 A。求：
（1）灯L1两端的电压U1；
（2）通过灯L1的电流I1；
（3）通过灯L2的电流I2；
（4）灯L2两端的电压U2。
【答案】（1）6 V （2）0.3 A （3）0.2 A （4）6 V
