电流的测量（研究串、并联电路的电流特点）

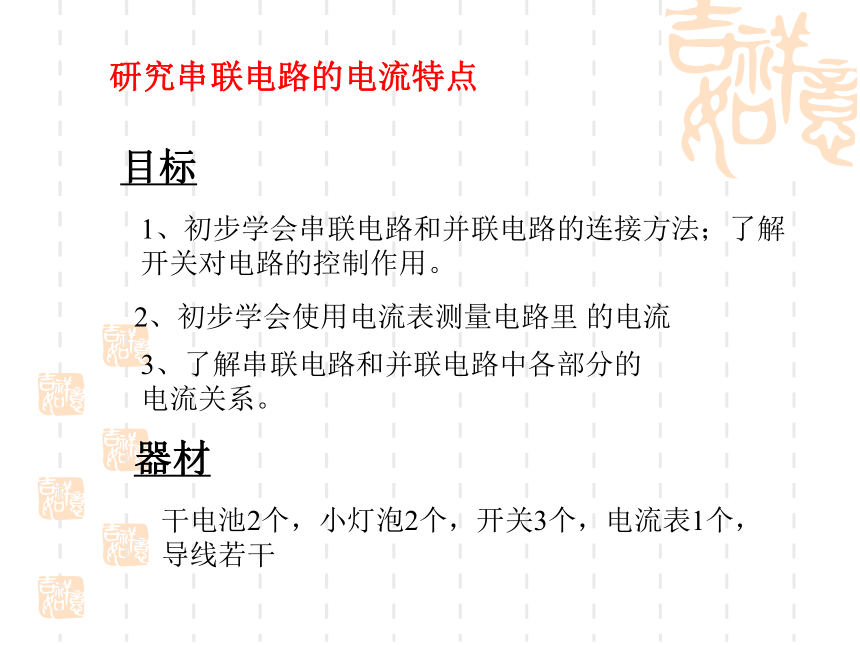

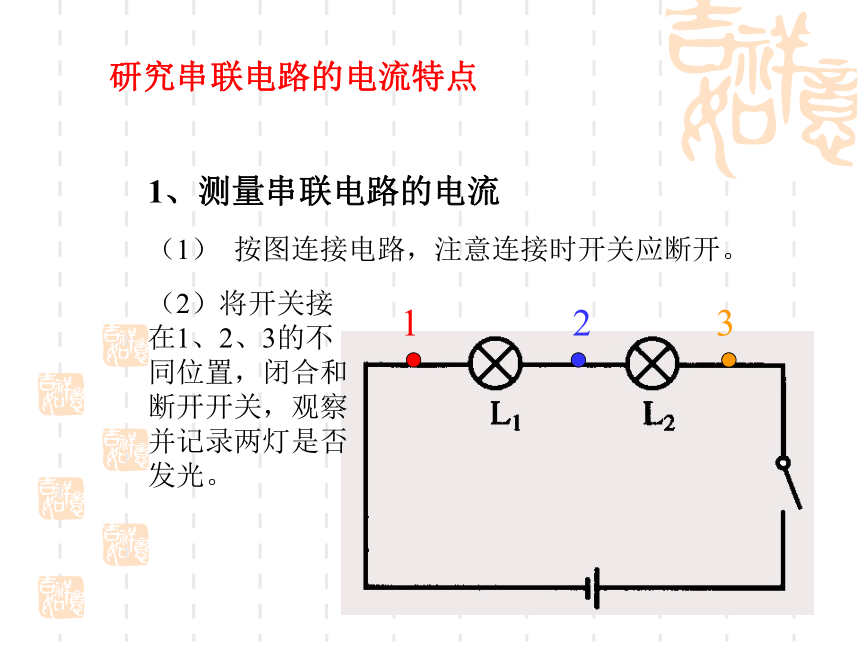

课件12张PPT。研究串、并联电路的电流特点研究串联电路的电流特点目标1、初步学会串联电路和并联电路的连接方法；了解开关对电路的控制作用。2、初步学会使用电流表测量电路里 的电流3、了解串联电路和并联电路中各部分的电流关系。器材干电池2个，小灯泡2个，开关3个，电流表1个，导线若干研究串联电路的电流特点1、测量串联电路的电流（1） 按图连接电路，注意连接时开关应断开。（2）将开关接在1、2、3的不同位置，闭合和断开开关，观察并记录两灯是否发光。研究串联电路的电流特点

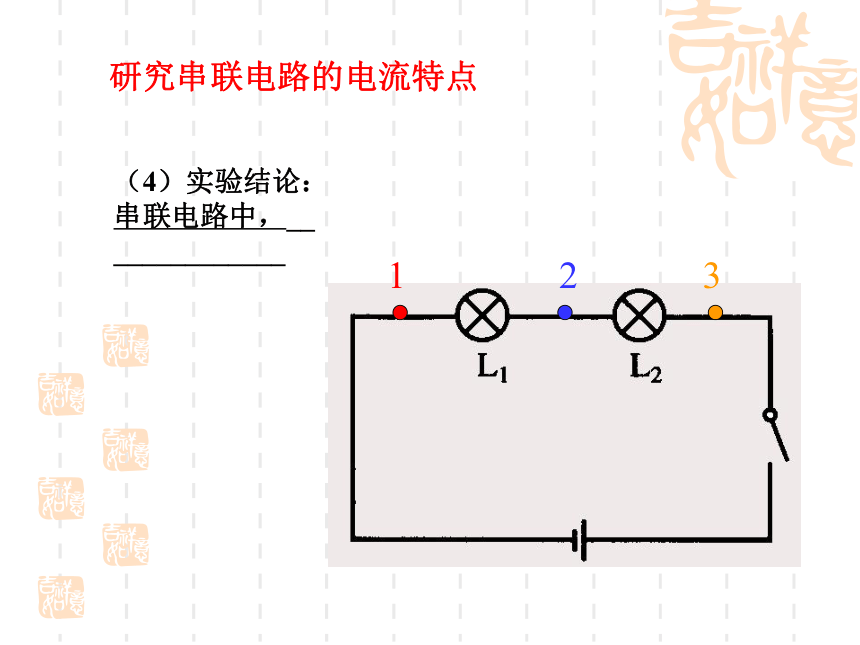

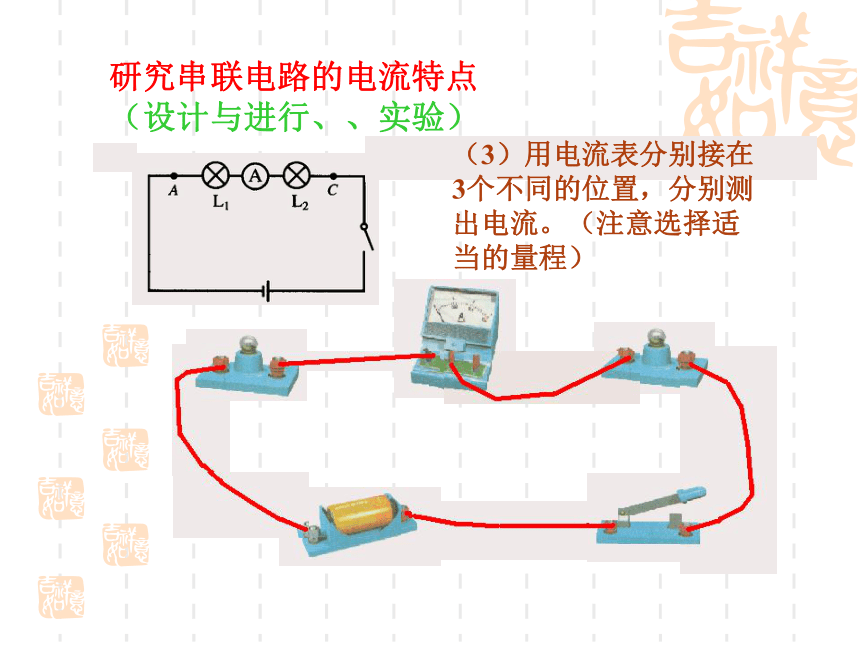

（设计与进行、、实验）（3）用电流表分别接在3个不同的位置，分别测出电流。（注意选择适当的量程）研究串联电路的电流特点（4）实验结论：
串联电路中，__
____________

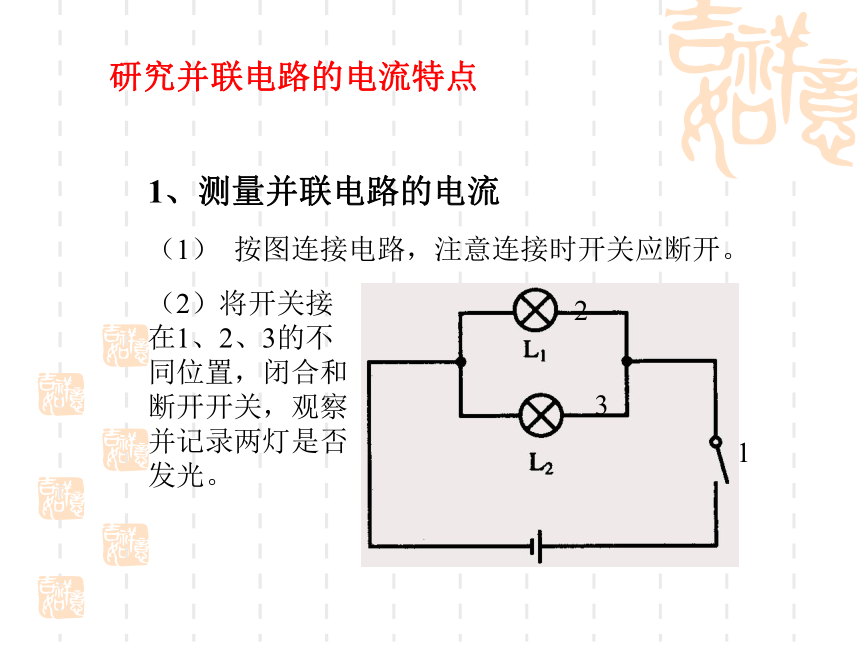

研究并联电路的电流特点1、测量并联电路的电流（1） 按图连接电路，注意连接时开关应断开。（2）将开关接在1、2、3的不同位置，闭合和断开开关，观察并记录两灯是否发光。123研究并联电路的电流特点（设计与进行、、实验）-+（3）用电流表分别接在3个不同的位置，分别测出电流。（注意选择适当的量程）研究并联电路的电流特点（4）实验结论：
并联电路中，__
____________
213研究串、并联电路的电流特点1、用电流表测电流，为什么要先用大量程试触？而指针偏转角过小时，为什么又要改用较小的量程？分析与讨论：2、为什么串联电路中的电流处处相等，并联电路中干路的电流等于各支路的电流之和？研究串、并联电路的电流特点研究串、并联电路的电流特点知识应用： 1．某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们是并联着的，工作时的电流分
别为200mA、1 A、300mA和250mA．如果干路中的电流不许超过3A，这些用电器是否可以同时使用？研究串、并联电路的电流特点知识应用：

两个电灯接在同一电路中，用电流表测量经过它们的电流相等，那么这两个灯是什么连接？为什么？
