三 凸透镜成像的规律

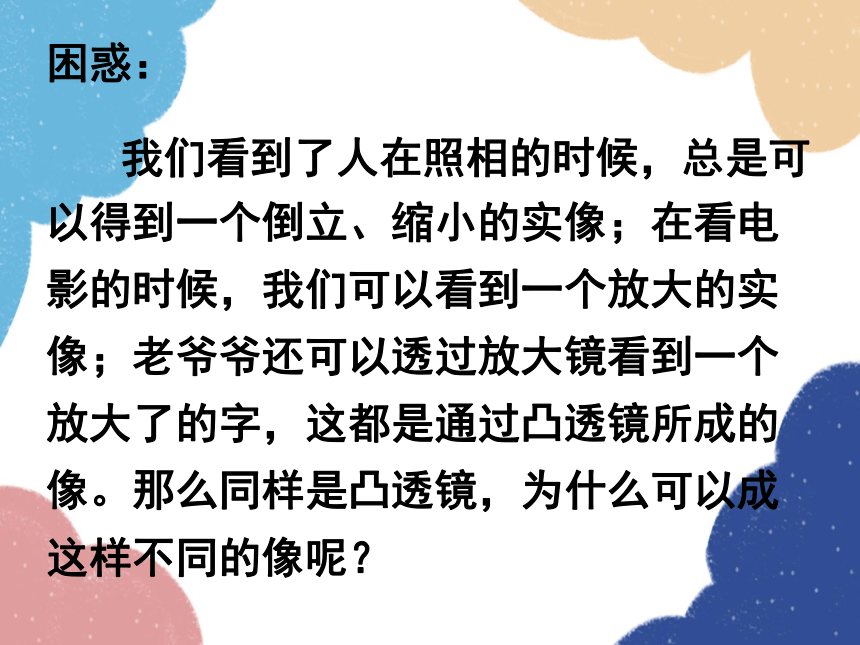

困惑：
我们看到了人在照相的时候，总是可以得到一个倒立、缩小的实像；在看电影的时候，我们可以看到一个放大的实像；老爷爷还可以透过放大镜看到一个放大了的字，这都是通过凸透镜所成的像。那么同样是凸透镜，为什么可以成这样不同的像呢？
F
F
2F
2F
物距u
像距
V

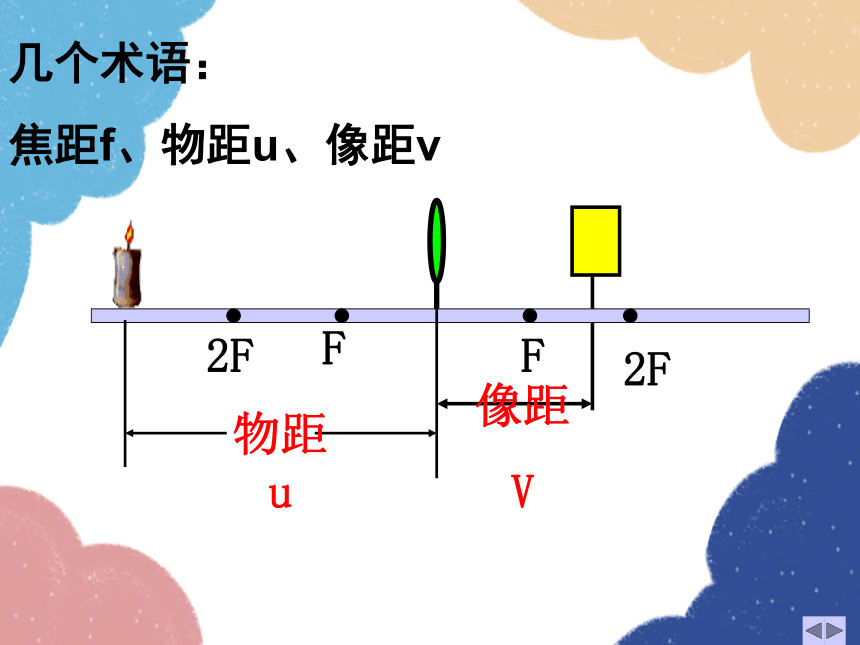

几个术语：
焦距f、物距u、像距v
u
物体
凸透镜中心

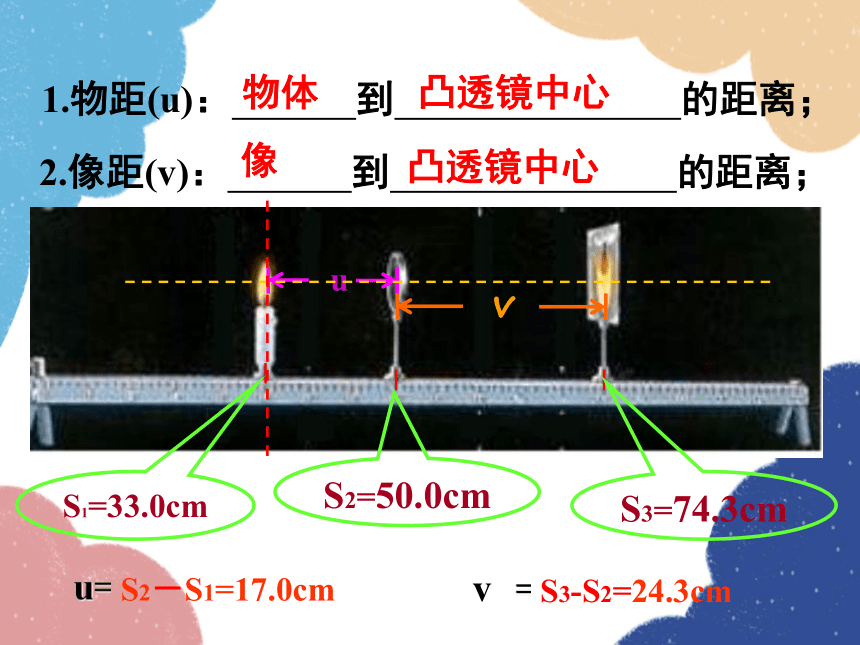

1.物距(u)： 到 的距离；
v
凸透镜中心
像
2.像距(v)： 到 的距离；
S2=50.0cm
S1=33.0cm
S3=74.3cm
u=
v =
S2－S1=17.0cm
S3-S2=24.3cm

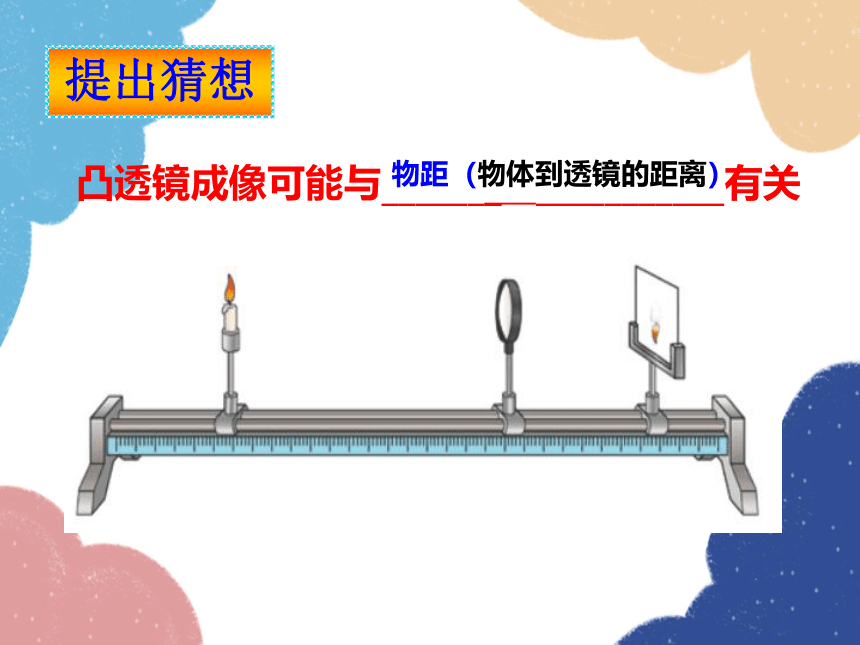

提出猜想
凸透镜成像可能与_______ ___________有关
物距（物体到透镜的距离）
F
F
f

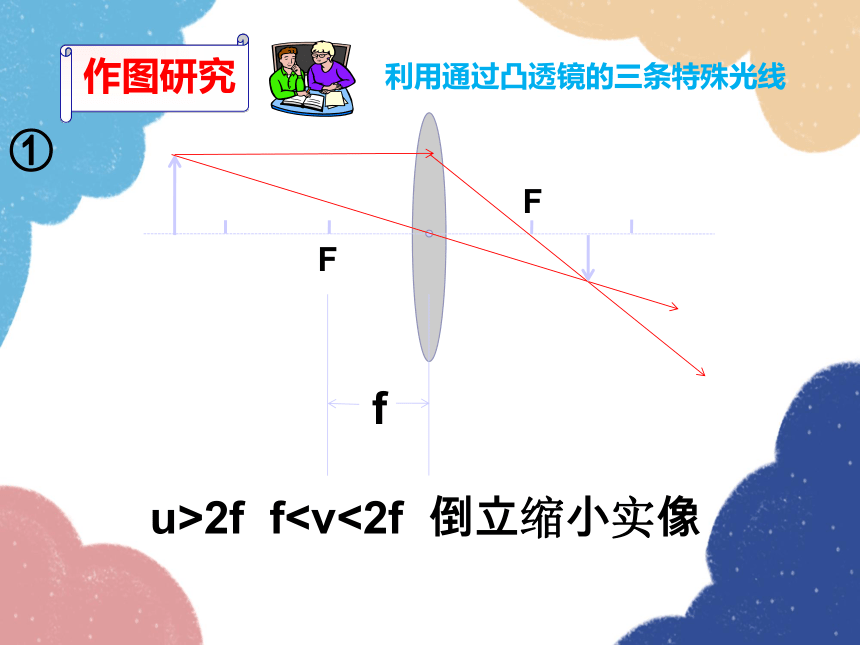

作图研究
u>2f f利用通过凸透镜的三条特殊光线
①
F
F
f

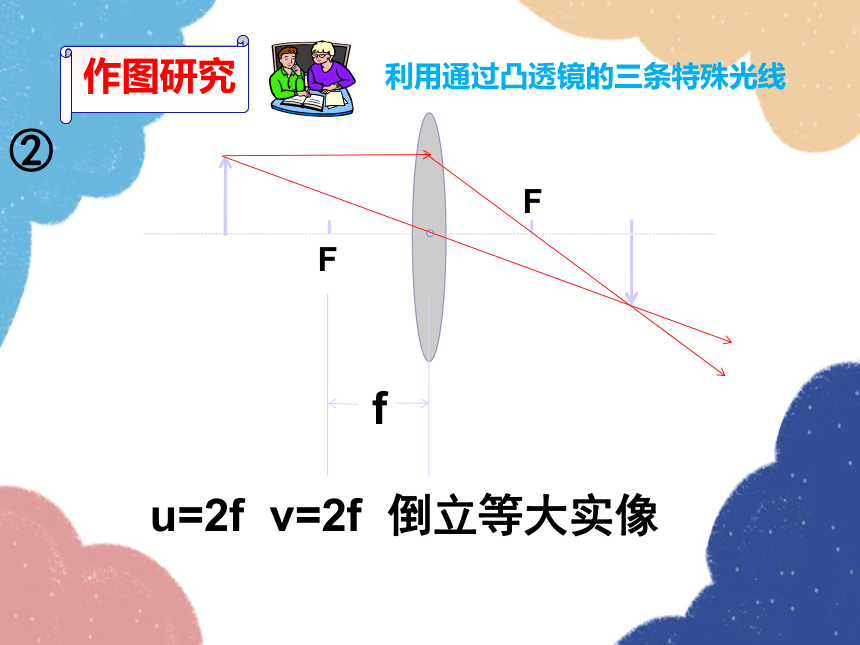

u=2f v=2f 倒立等大实像
②
作图研究
利用通过凸透镜的三条特殊光线
F
F
f

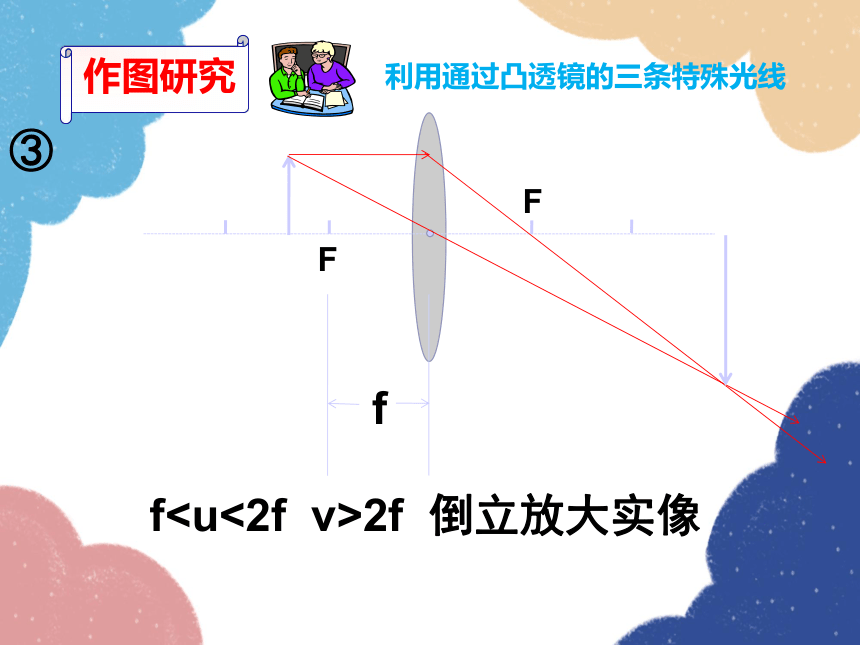

f2f 倒立放大实像
③
作图研究
利用通过凸透镜的三条特殊光线
F
F
f

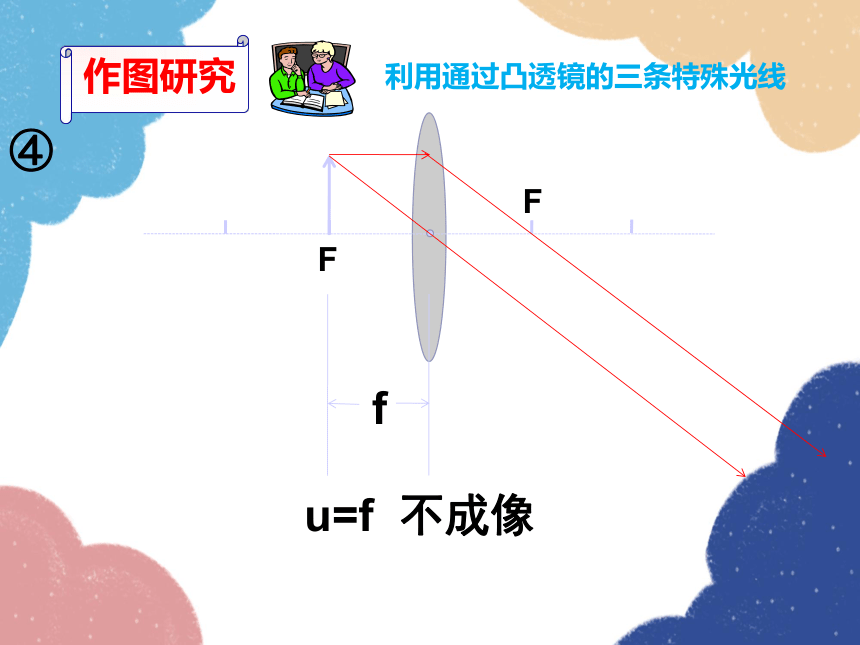

u=f 不成像
④
作图研究
利用通过凸透镜的三条特殊光线
F
F
f

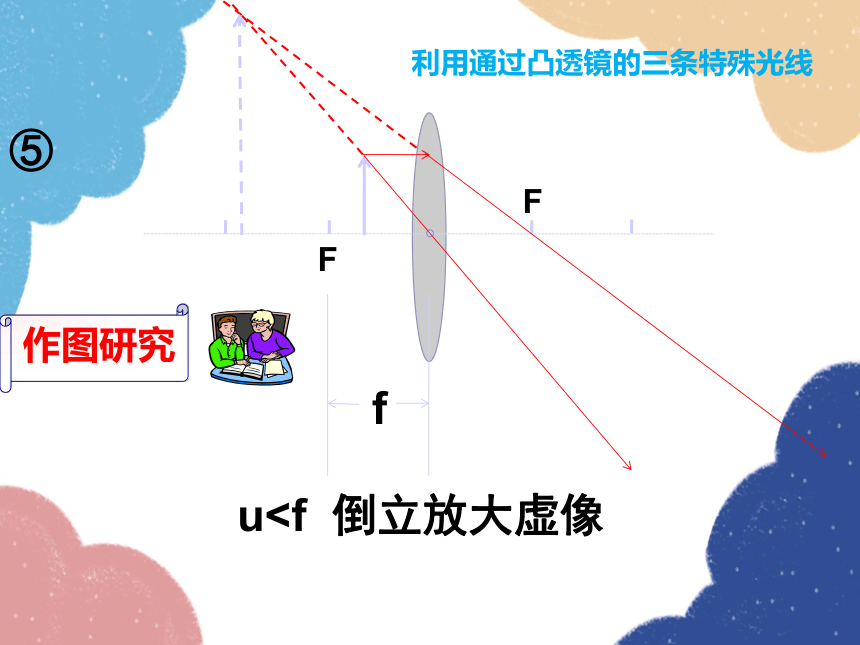

u⑤
作图研究
利用通过凸透镜的三条特殊光线
点燃的蜡烛
凸透镜
光屏
光具座
实验器材

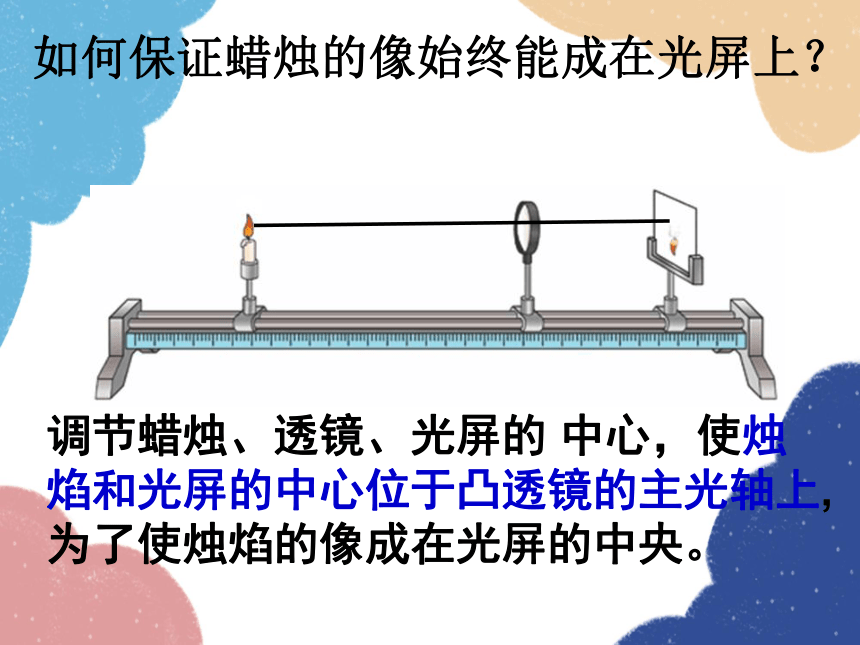

如何保证蜡烛的像始终能成在光屏上？
调节蜡烛、透镜、光屏的 中心，使烛焰和光屏的中心位于凸透镜的主光轴上,为了使烛焰的像成在光屏的中央。
如何测定凸透镜焦距
　　根据凸透镜特性，让平行光（如太阳光）沿主轴方向入射到凸透镜上，在另一侧与透镜平行放置一光屏，调节光屏位置使光屏上的光斑最小且最明亮，此时透镜与光屏的间距为凸透镜焦距。这是一种简便的粗测凸透镜焦距的方法。
测定凸透镜的焦距
测得凸透镜的焦距f= cm
10
移动透镜，直到屏上出现最小、清晰的烛焰的像。此时焦距近似等于像距(透镜到光屏的距离)
测定凸透镜的焦距
测得凸透镜的焦距f= cm
10
透镜位置不变，分别向两侧同时移动蜡烛与光屏，直到屏上出现等大、清晰的烛焰的像。此时物距=像距=2*焦距(二倍焦距成等大实像)
物距
（u） 像的性质 应用
倒立
或正立 放大
或缩小 实像
或虚像 像距
（ v）
u＞2f
U=2f
f＜u＜2f
u＝f
u＜f
V=f
f＜v＜2f
v＝2f
v＞2f
不成像、得到一束平行光
一束平行光
测凸透镜焦距
倒立
倒立
倒立
实像
缩小
实像
实像点
等大
放大
实像
正立
放大
虚像
照相机、
眼睛
投影仪、
幻灯片
放大镜
测凸透镜焦距
交流合作
实验思考
1、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
F
F
f
能成完整的像，像变暗了。
2、在实验中，你能发现实像和虚像的分界点在什么位置吗？
3、在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
焦点是实像和虚像的分界点
二倍焦距是缩小像和放大像的分界点
4、什么情况下像和物体在凸透镜两侧？
什么情况下像和物体在凸透镜同侧？
成实像时物像异侧
成虚像时物像同侧
5、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？
物距减少 像距增大
即物像同方向移动
像跟着物体在移动
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
镜头(凸透镜)
(像)
照相机能成倒立的、缩小的实像。
镜头(凸透镜)
投影片（物）
像
屏幕
投影片上的图案通过凸透镜形成一个放大的、倒立的实像.
放大镜就是凸透镜,能成放大的、正立的虚像。
投影仪
评估和交流：
在凸透镜成像中，物体移动时，实像和虚像的转折点在哪里？放大和缩小实像的转换点在哪里？（请学生回答）
记忆口诀：
(一倍焦距分虚实；二倍焦距分大小。）
照相机
幻灯机
放大镜
像的特点：倒立、放大、实像； 物距＜ 像距
像的特点：倒立、缩小、实像； 物距 ＞像距
像的特点：正立、放大、虚像；物像同侧
规律一：
规律二:
物距大于焦距时
当物距增大时，像距在减小，像也随之减小
当物距减小时，像距在增加，像也随之增大
物距小于焦距时
当物距减小时，像距减小
规律三:
当所成的像是实像时，物、像异侧
当所成的像是虚像时，物、像同侧
规律四:
1、焦点是成实像和虚像的分界点，物体在焦点以外成实像，焦点以内成虚像。 一倍焦距分虚实。
2、二倍焦距是成放大和缩小像的分界点。物体在二倍焦距以外成缩小像，在二倍焦距以内成放大象。二倍焦距分大小。
随堂练习
例：如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
1、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
a
b
c
d
e
F
F
f
2f
c
a
a
b
c
d
e
F
F
f
2f
2、把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。
3、把烛焰放在 点，屏上不会出现像。
c
d e
规律精炼
一倍焦距分虚实；二倍焦距分大小;
二倍焦点物像等；实像总是异侧倒；
虚像总是同侧正；物近像远像变大;
物远像近像变小；像的大小像距定；
像儿跟着物体跑。
典型习题
某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像．当蜡烛距透镜9cm时，在光屏上得到一个放大的像．这个凸透镜的焦距可能是　（　　）
　　A．10 cm　 　B．8 cm C．6 cm　 　D．4 cm
　　解　u＝15cm时，是缩小实像　　
　　∴　u＞2f　15 cm＞2f　f＜7.5 cm　　
　　又知u＝9cm时，是放大实像
　　∴　f＜9 cm＜2f　9cm＞f＞4.5 cm
　　综合两个不等式得：4.5cm＜f＜7.5 cm　
　　
答案：C
