人教版八年级物理上册4.4光的折射同步练习（含答案）

人教版八年级物理上册4.4光的折射同步练习（含答案）

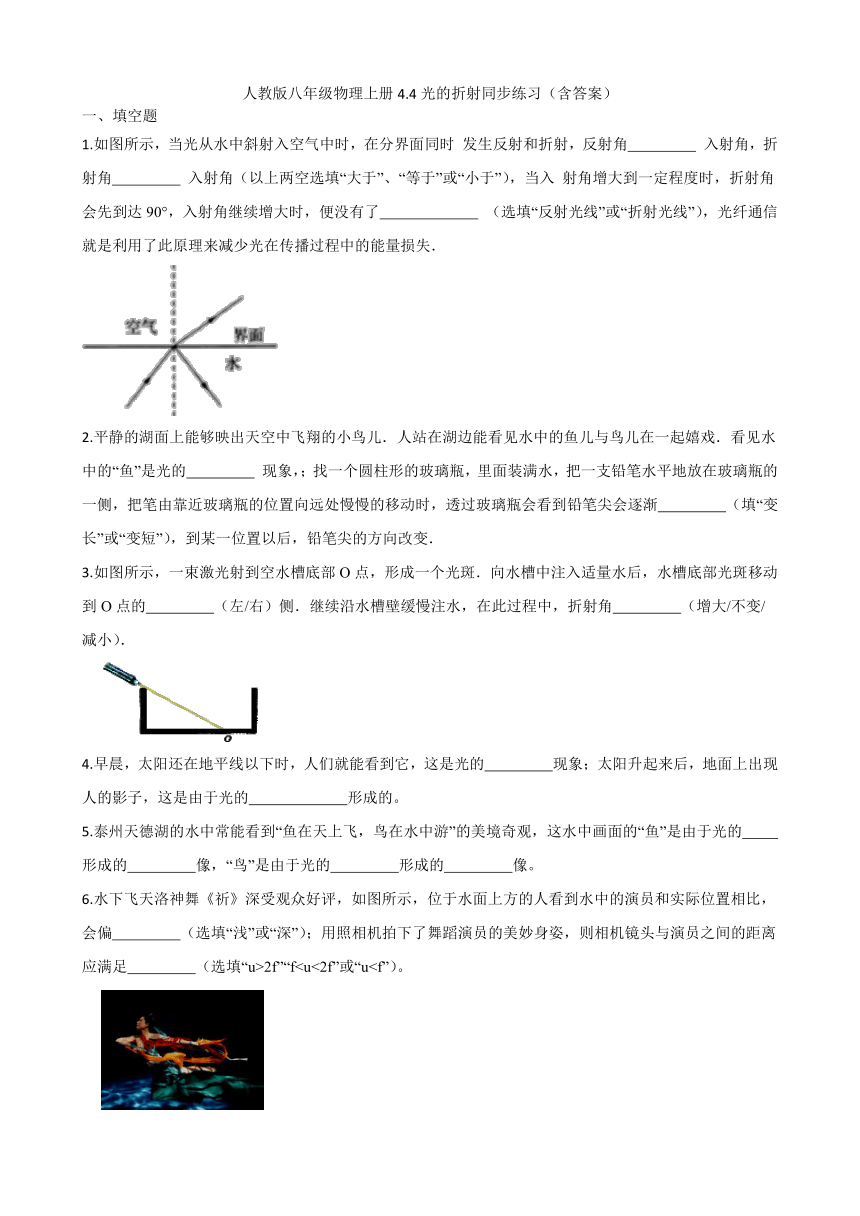

一、填空题
1.如图所示，当光从水中斜射入空气中时，在分界面同时 发生反射和折射，反射角　 　 入射角，折射角　 　 入射角（以上两空选填“大于”、“等于”或“小于”），当入 射角增大到一定程度时，折射角会先到达90°，入射角继续增大时，便没有了　 　 （选填“反射光线”或“折射光线”），光纤通信就是利用了此原理来减少光在传播过程中的能量损失．
2.平静的湖面上能够映出天空中飞翔的小鸟儿．人站在湖边能看见水中的鱼儿与鸟儿在一起嬉戏．看见水中的“鱼”是光的　 　 现象，；找一个圆柱形的玻璃瓶，里面装满水，把一支铅笔水平地放在玻璃瓶的一侧，把笔由靠近玻璃瓶的位置向远处慢慢的移动时，透过玻璃瓶会看到铅笔尖会逐渐　 　（填“变长”或“变短”），到某一位置以后，铅笔尖的方向改变．
3.如图所示，一束激光射到空水槽底部O点，形成一个光斑．向水槽中注入适量水后，水槽底部光斑移动到O点的　 　（左/右）侧．继续沿水槽壁缓慢注水，在此过程中，折射角　 　（增大/不变/减小）．
4.早晨，太阳还在地平线以下时，人们就能看到它，这是光的　 　现象；太阳升起来后，地面上出现人的影子，这是由于光的　 　形成的。
5.泰州天德湖的水中常能看到“鱼在天上飞，鸟在水中游”的美境奇观，这水中画面的“鱼”是由于光的　 　形成的　 　像，“鸟”是由于光的　 　形成的　 　像。

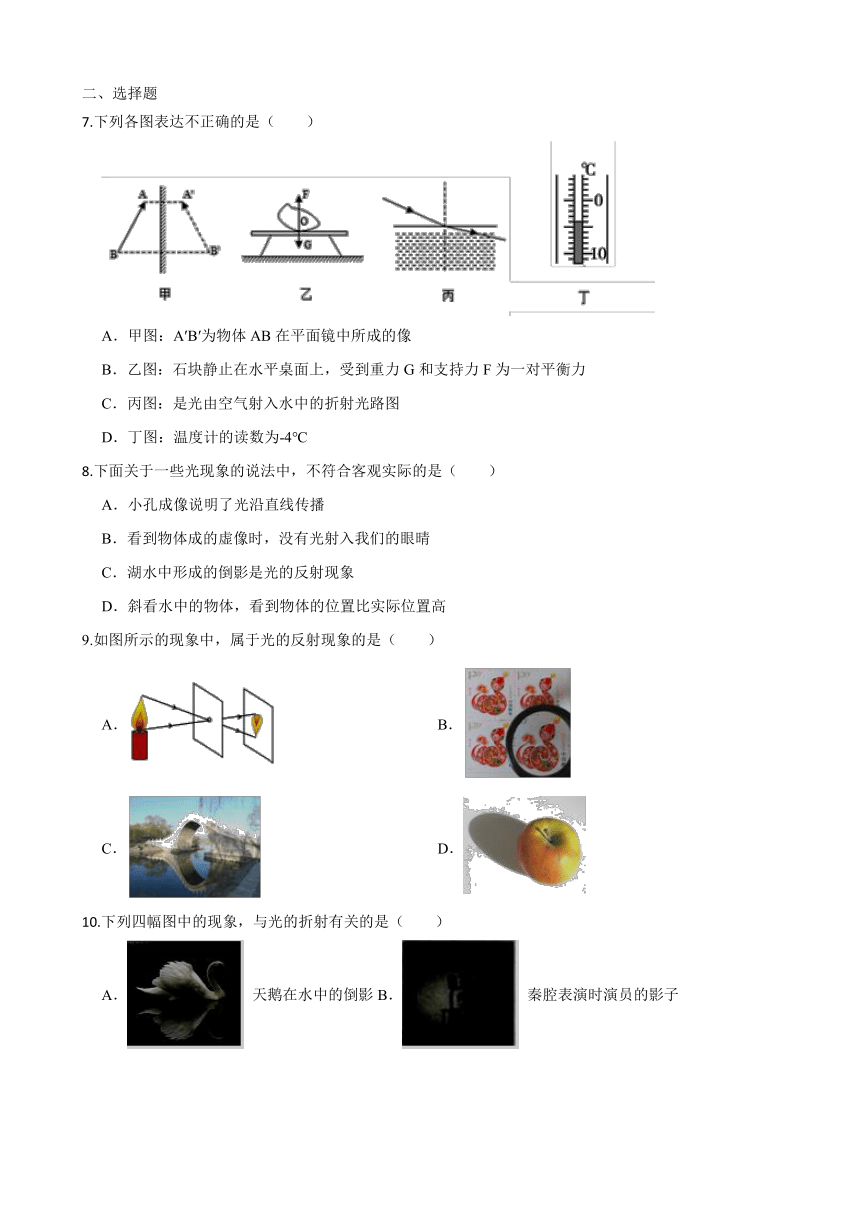

6.水下飞天洛神舞《祈》深受观众好评，如图所示，位于水面上方的人看到水中的演员和实际位置相比，会偏　 　（选填“浅”或“深”）；用照相机拍下了舞蹈演员的美妙身姿，则相机镜头与演员之间的距离应满足　 　（选填“u>2f”“f二、选择题
7.下列各图表达不正确的是（　　）
A．甲图：A′B′为物体AB在平面镜中所成的像
B．乙图：石块静止在水平桌面上，受到重力G和支持力F为一对平衡力
C．丙图：是光由空气射入水中的折射光路图
D．丁图：温度计的读数为-4℃
8.下面关于一些光现象的说法中，不符合客观实际的是（　　）
A．小孔成像说明了光沿直线传播
B．看到物体成的虚像时，没有光射入我们的眼晴
C．湖水中形成的倒影是光的反射现象
D．斜看水中的物体，看到物体的位置比实际位置高
9.如图所示的现象中，属于光的反射现象的是（　　）
A． B．
C． D．
10.下列四幅图中的现象，与光的折射有关的是（　　）
A． 天鹅在水中的倒影B． 秦腔表演时演员的影子
C． 市民拍到的雨后彩虹D． 通过凸面镜能看见拐弯车辆的像
11.如图所示的现象中，属于光的折射现象的是（　　）
A．镜中花B．水中桥C．林中影 D．缸中鱼
12.关于光现象，下列说法正确的是（　　）
A．日食现象不是由于光的直线传播形成的
B．岸边的人看水中的鱼，鱼的像的位置在鱼的下方
C．雨后的彩虹是由于光的反射形成的
D．电视机的遥控器通过发射红外线脉冲开控制电视机
13.如图所示的军事观察孔，人可以通过孔观察外面，现在在孔中嵌入玻璃砖后观察的范围将(　　)
A．变大 B．变小 C．不变 D．无法确定
14.如图所示的军事观察孔,图中的虚线表示空气孔的观察范围,现在在孔中嵌入玻璃砖后观察的范围将 (　　)
A．变大 B．变小 C．不变 D．无法确定
三、画图题
15.海上有风时，海面出现波浪，某区域海面呈圆弧形，O为圆心，圆弧形海面正下方的水中有一条鱼（用箭头AB表示），如图。此时，从圆弧形海面上方看到了水中的这条“鱼”，看到的“鱼”是鱼的缩小的虚像。请在图上画出所成虚像的光路图。
16.如图所示，A是水中的一个发光点，从A发出一条光线经平面镜反射后，反射光线通过B点，并在水面处发生折射．请画出入射光线、反射光线和折射光线的大致方向．
四、实验探究题
17.甲、乙、丙、丁四组同学在实验室做光学实验。
（1）图中是甲组同学设计的探究“光的反射定律”的实验装置，同学们将一张白纸B放在水平桌面上，将一个平面镜A垂直白纸放置，用激光手电贴着　 　（选填“A”或“B”）照射，经过多次实验并记录下了反射角和入射角的度数如下表。甲组同学多次实验的目的是：　 　。
（2）其他三组同学都探究光的折射规律，乙、丙两组同学根据实验现象作出了光路图。对比光路图可以发现，当光以相同的入射角斜射入　 　（选填“相同的”或“不同的”）介质中时，折射角不同。折射角的大小可能与什么因素有关？同学们展开了热烈的讨论，你的猜想是：折射角的大小可能与　 　有关。
（3）丁组同学意外发现：当光沿某方向从半圆玻璃砖射向空气时，折射光消失而反射光却变得更亮，如图，老师告诉他这是光的全反射现象。课后，小明查到光从玻璃射向空气时的一些数据如下表。
①分析以上数据可知光从玻璃射向空气时，折射角随入射角的变化关系是：　 　 。
②光从玻璃斜射向空气时，反射能量随着入射角的增大而　 　，当入射角i≥ 　 　°时，反射能量达到100%，就发生了全反射现象；
③由表格数据可知：图中的图线　 　（选填“a”或“b”）反映了上述实验中的两角关系。
④根据光路可逆，当光从空气斜射向玻璃时，　 　（选填“能”或“不能”）发生全反射现象。
答案
1.等于；大于；折射光线
2.折射；变长
3.左；不变
4.折射；直线传播
5.折射；虚；反射；虚
6.浅；u>2f
7-14.C B C C D D A A
15.
16.解:如图所示:
17.1）B；多次实验找普遍规律
（2）不同的；介质种类
（3）折射角随着入射角的增大而增大；增大；41.8；a；不能
