第 4 节 电 流 的 测 量
九年级物理上（RJ）
教学课件
第十五章 电流和电路

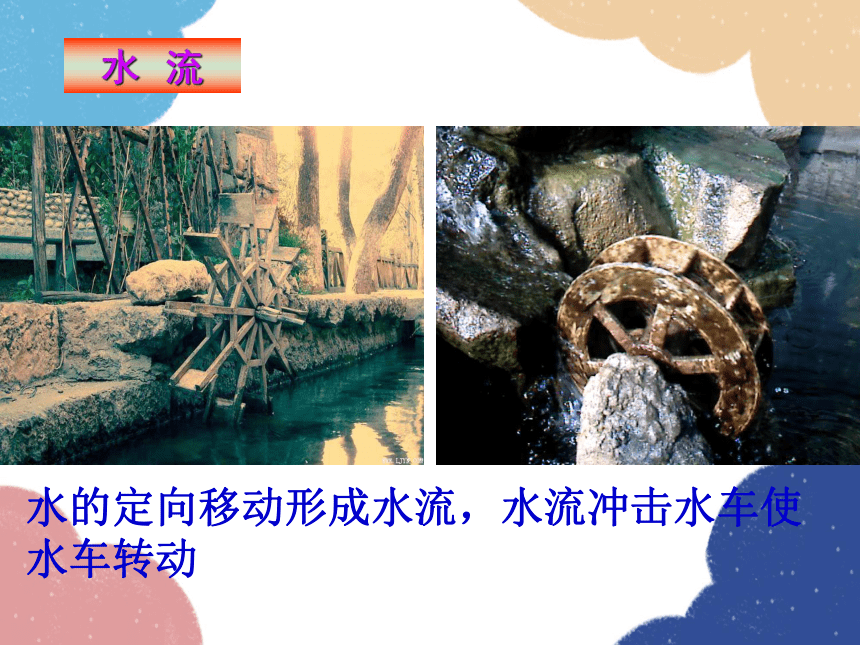

水的定向移动形成水流，水流冲击水车使水车转动
水 流

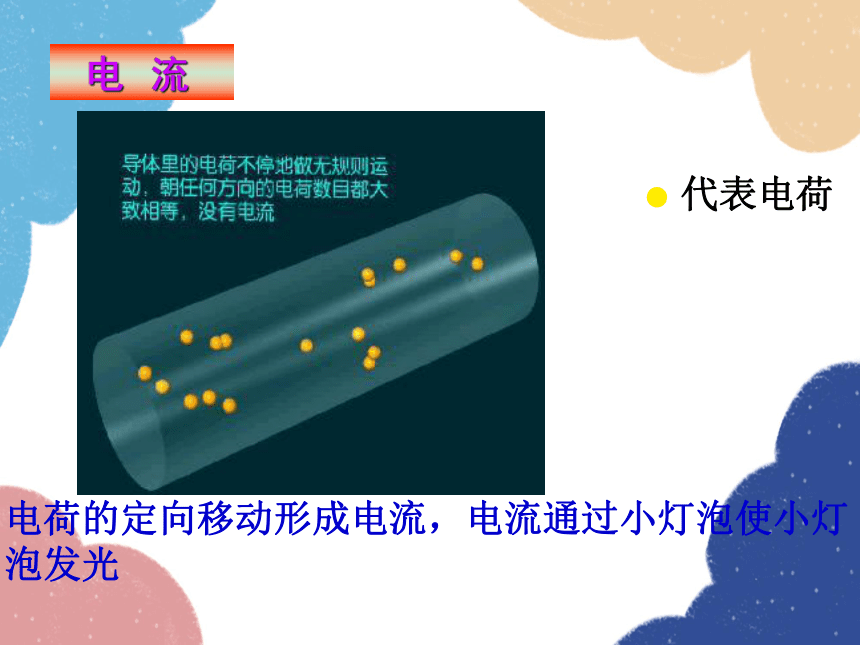

电荷的定向移动形成电流，电流通过小灯泡使小灯泡发光
代表电荷
电 流
电灯

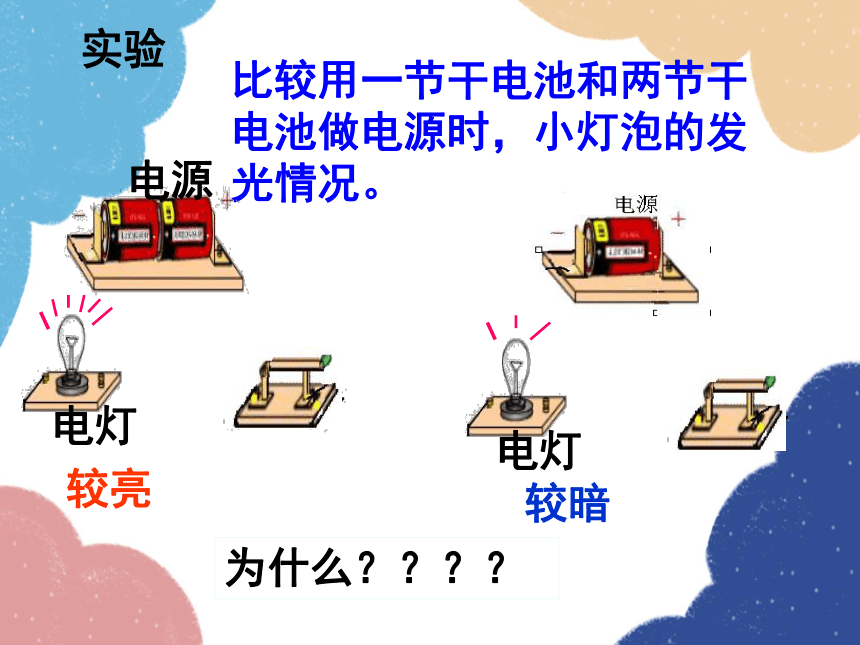

比较用一节干电池和两节干电池做电源时，小灯泡的发光情况。
电源
电灯
实验
为什么？？？？
较亮
较暗

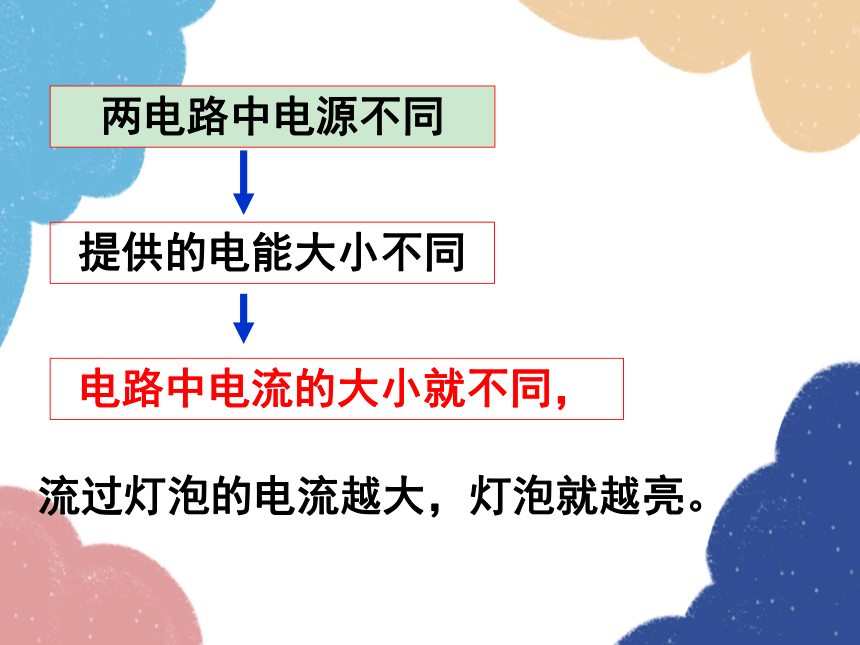

两电路中电源不同
提供的电能大小不同
电路中电流的大小就不同，
流过灯泡的电流越大，灯泡就越亮。
一、电流的大小----电流强度（简称电流）
毫安
微安
Ａ
（3）单位的换算关系:
1安＝1000毫安
1毫安＝1000微安
（1）国际单位：
安培
符号
（2）常用单位：
符号
符号
mＡ
Ａ
（简称为“安”）
1Ａ=103mＡ
1mＡ=103 Ａ
1、符号：
I
2、单位：

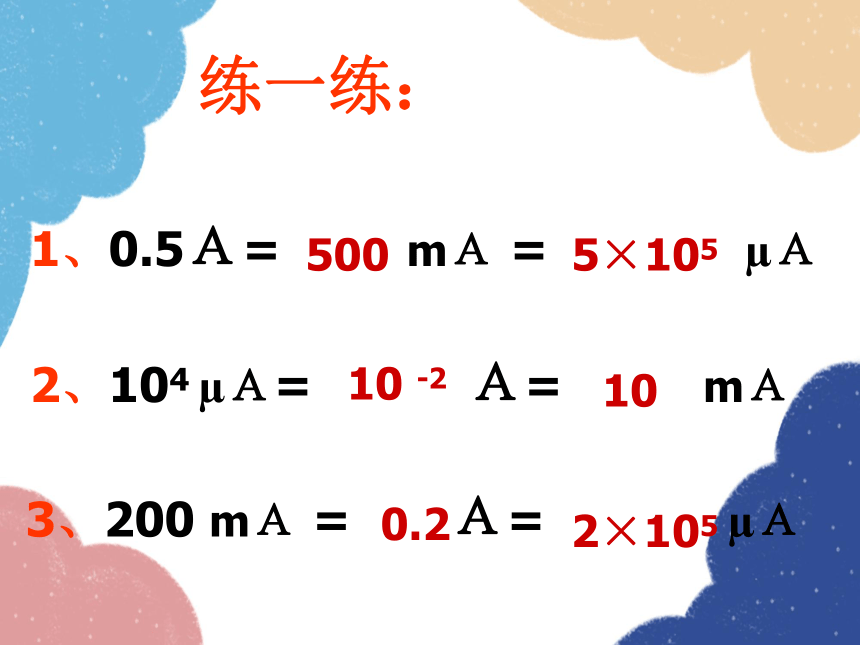

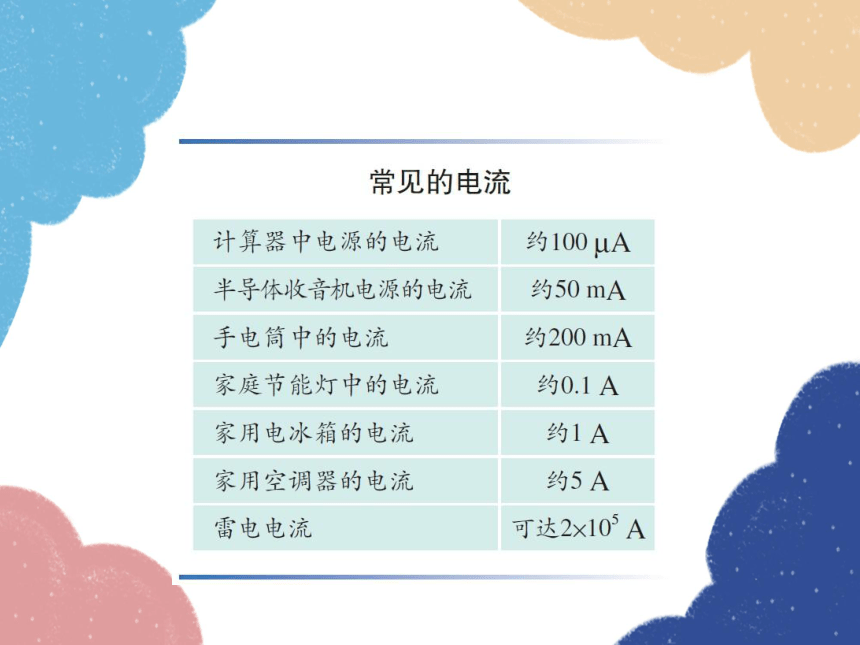

练一练：
1、0.5Ａ= mＡ = Ａ
500
5×105
3、200 mＡ = Ａ= Ａ
0.2
2×105
2、104 Ａ= Ａ= mＡ
10 -2
10
怎么办？

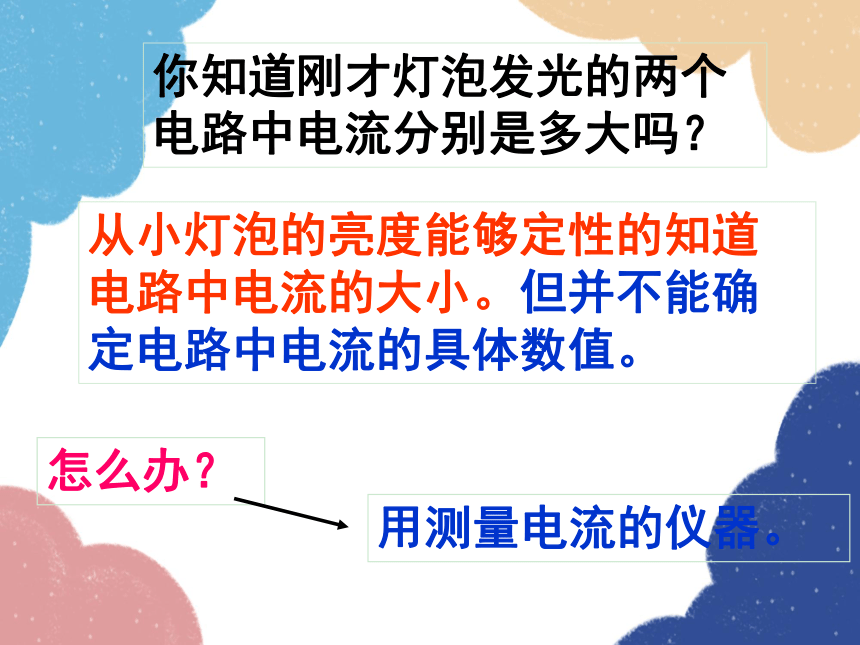

从小灯泡的亮度能够定性的知道电路中电流的大小。但并不能确定电路中电流的具体数值。
用测量电流的仪器。
你知道刚才灯泡发光的两个电路中电流分别是多大吗？
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
1.电流表：测量电流的仪器。
二、电流表
电流表的符号：
每个电流表都有一定的测量范围——
A
学校实验室用的电流表一般有 个接线柱， 个量程 ，分别是
和 。
三
两
“0~3A”
“0~0.6A”
量程
（双量程电流表）
使用学校实验室的电流表时若将“—”和“0.6”两个接线柱接入电路，则刻度盘上每个大格是
安，每个小格是 安。
若是选择“0~3A”的量程时，则刻度盘上每个大格是 安，每个小格是______安。
0.2
0.1
1
0.02
back
back
量程： 0 - 0.6 A
每个大格： 0.2 A
每个小格： 0.02 A
量程： 0 – 3 A
每个大格： 1 A
每一小格： 0.1 A
2.电流表的正确使用方法
正确选择量程。
电流表必须串联在被测电路中。
使电流从电流表的正接线柱流进,
从负接线柱流出。
绝对不允许不经过用电器而把电流
表直接连到电源两极，否则电流表
会被烧毁。
3.用电流表测量电路中的电流
按照如图所示的电路图连接电路，测量电路中的电流。
改变电流表在电路中的位置，比较电流表两次示数。
S
L
A
拓展与发现
为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫作“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
试触法选量程
1、电流是表示（ ）的物理量，通常用字母（ ）代表，它的单位是（ ），简称（ ），符号是（ ）。
电流强弱
I
安培
安
A
2、7.5A=（ ）mA 5mA=（ ）A
50mA=（ ）μA 20000 μA=（ ）mA
6.2A=（ ） μA 100 μA=（ ）A
巩固练习
3、用电流表测出L2的电流，下面各图中正确是
A
×
+
-
L1
L2
×
×
L1
A
×
L2
+
-
×
L1
A
+
-
×
L2
×
A
-
+
×
L1
L2
A
B
C
D
请说出各图的出错原因是什么？
A中测量的是L1和L2并联后的总电流。没有与被测用电器L2串联。
C电流表连在电路中时，一方面没有与L2串联测不出通过L2的电流，另一方面电流表直截与电源相连，容易使电流表烧坏。
D中电流表的正负接线柱接反了。（所以答案是B）。
4、电流表刻度盘上的A表示？表针如图所示，你能读出相应的电流吗？为什么？
A表示电流的单位是安培
接量程0--0.6A时，读数为0.36A
接量程0--3A时，读数为1.8A
