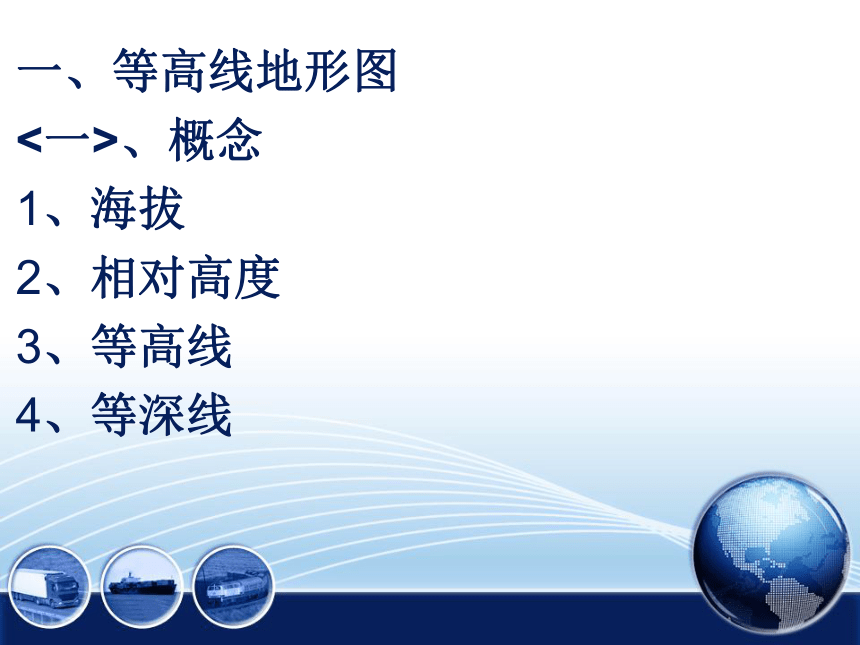

课件24张PPT。地形图的判读一、等高线地形图
<一>、概念

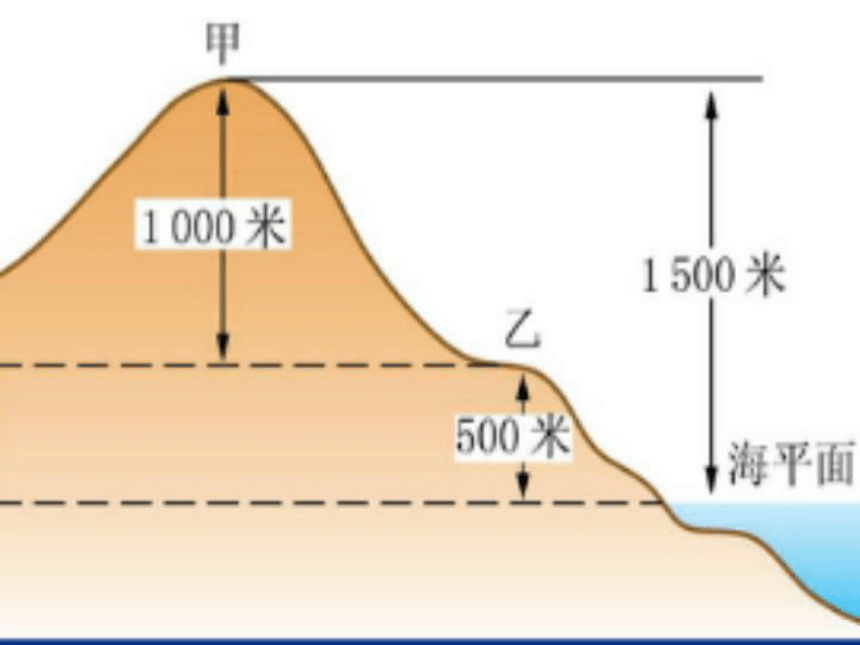

1、海拔
2、相对高度
3、等高线

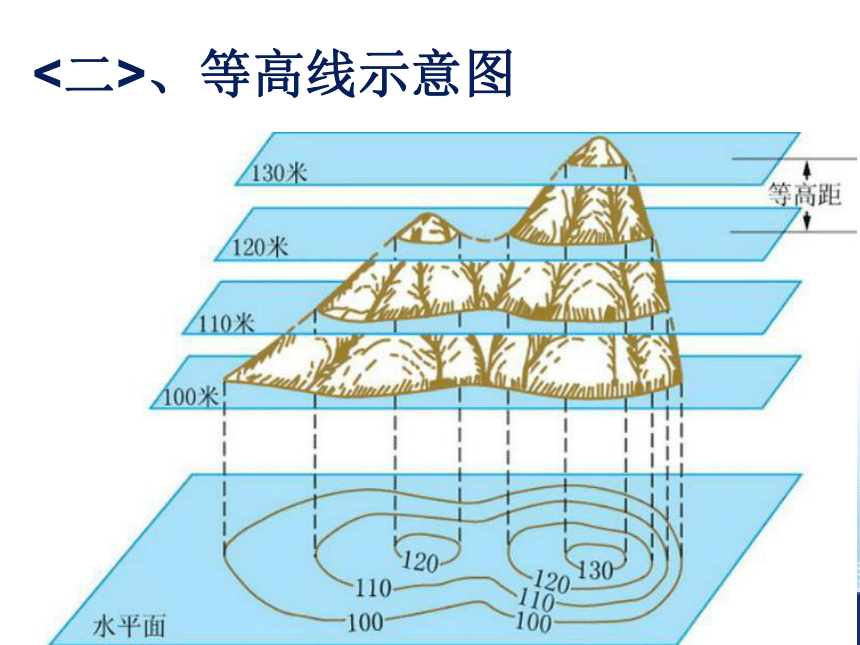

4、等深线一<二>、等高线示意图即山体不同的部位<三>、山体不同部位的判断
山体不同部位的判读： A、山顶：闭合等高线的中心；（里高外低） B、山脊：等高线向低处凸； C、山谷：等高线向高处凸； D、鞍部：两个山顶之间； E、陡崖：等高线重叠。 总结：二、分层设色地形图几种陆地基本地形的判读： A、盆地：四周高，中间低。 B、山地：海拔高，地面起伏大 ,>500m； C、丘陵：海拔较低，地面起伏较大,<500m； D、高原：边缘陡峭，地面坦荡,>500m； E、平原：宽广平坦 ,<200m
总结：三、地形剖面图5.读右等高线图，下列说法正确的是（ ）
A. L1为山脊，L2为山谷
B.a为山顶，d为陡崖
C.b处比c处更陡
D.e处气温c处高
<一>、概念
1、海拔
2、相对高度
3、等高线
4、等深线一<二>、等高线示意图即山体不同的部位<三>、山体不同部位的判断
山体不同部位的判读： A、山顶：闭合等高线的中心；（里高外低） B、山脊：等高线向低处凸； C、山谷：等高线向高处凸； D、鞍部：两个山顶之间； E、陡崖：等高线重叠。 总结：二、分层设色地形图几种陆地基本地形的判读： A、盆地：四周高，中间低。 B、山地：海拔高，地面起伏大 ,>500m； C、丘陵：海拔较低，地面起伏较大,<500m； D、高原：边缘陡峭，地面坦荡,>500m； E、平原：宽广平坦 ,<200m
总结：三、地形剖面图5.读右等高线图，下列说法正确的是（ ）
A. L1为山脊，L2为山谷
B.a为山顶，d为陡崖
C.b处比c处更陡
D.e处气温c处高
