单元复习 简单机械

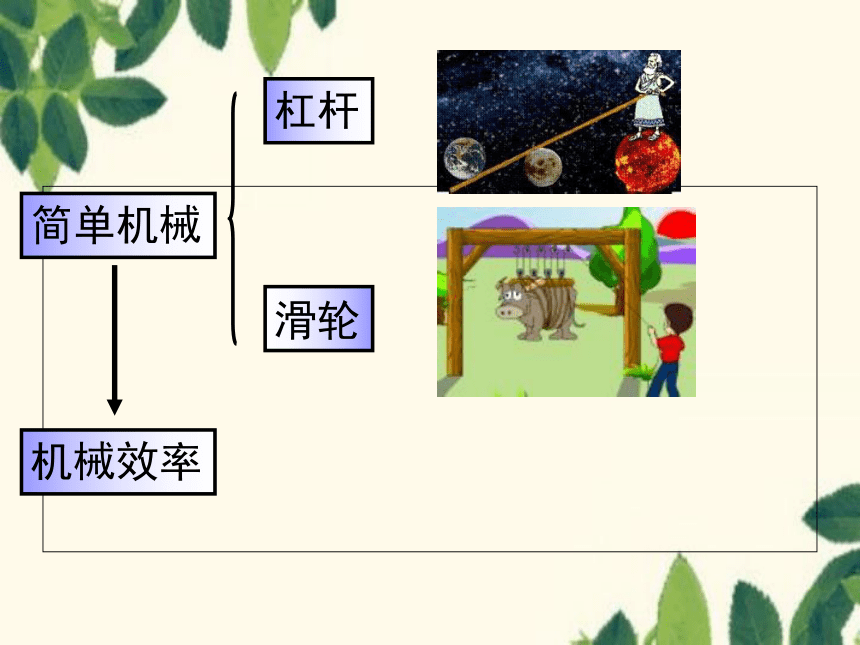

杠杆
简单机械
滑轮
机械效率

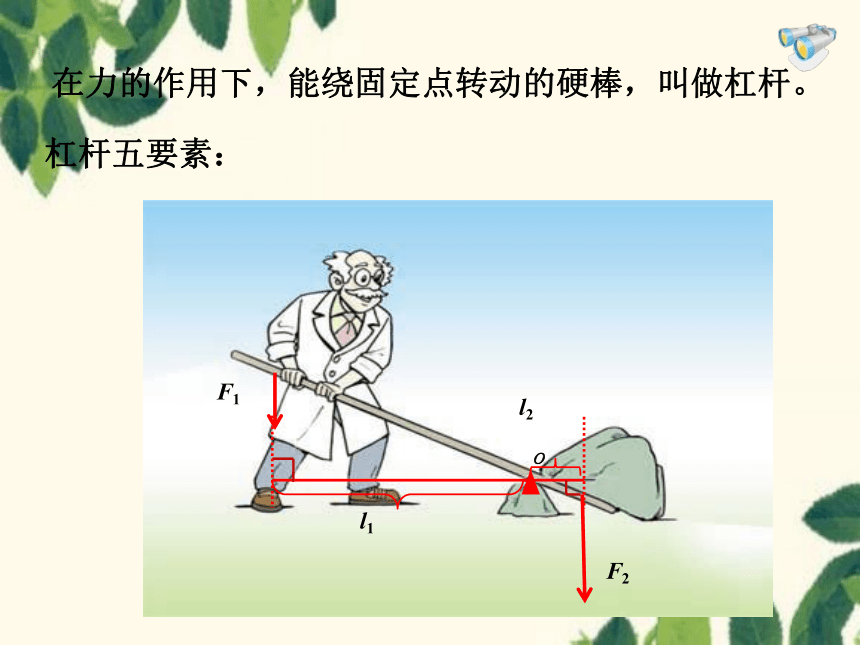

在力的作用下，能绕固定点转动的硬棒，叫做杠杆。
F1
F2
l1
o
l2
杠杆五要素：

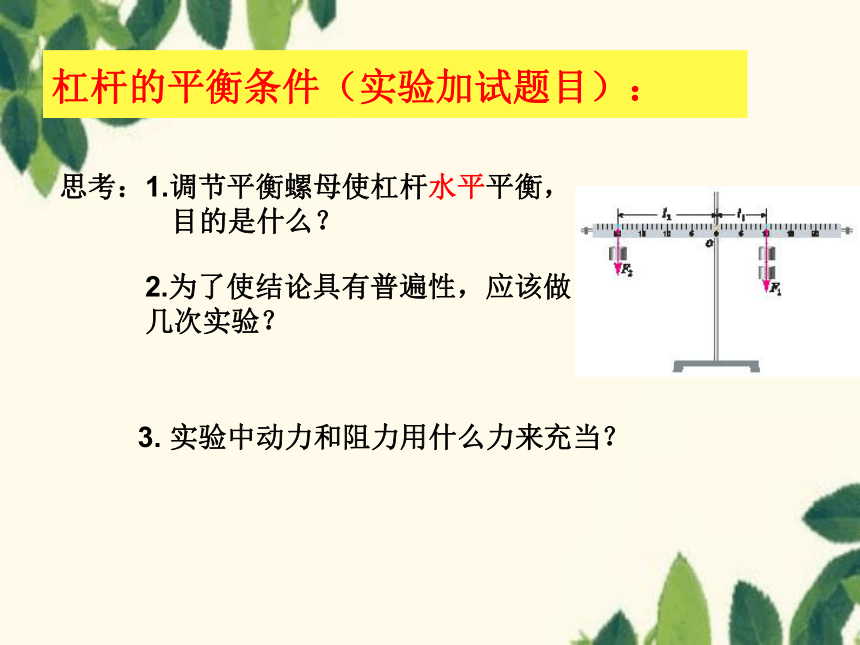

杠杆的平衡条件（实验加试题目）：
思考：1.调节平衡螺母使杠杆水平平衡，
目的是什么？
2.为了使结论具有普遍性，应该做
几次实验？
3. 实验中动力和阻力用什么力来充当？

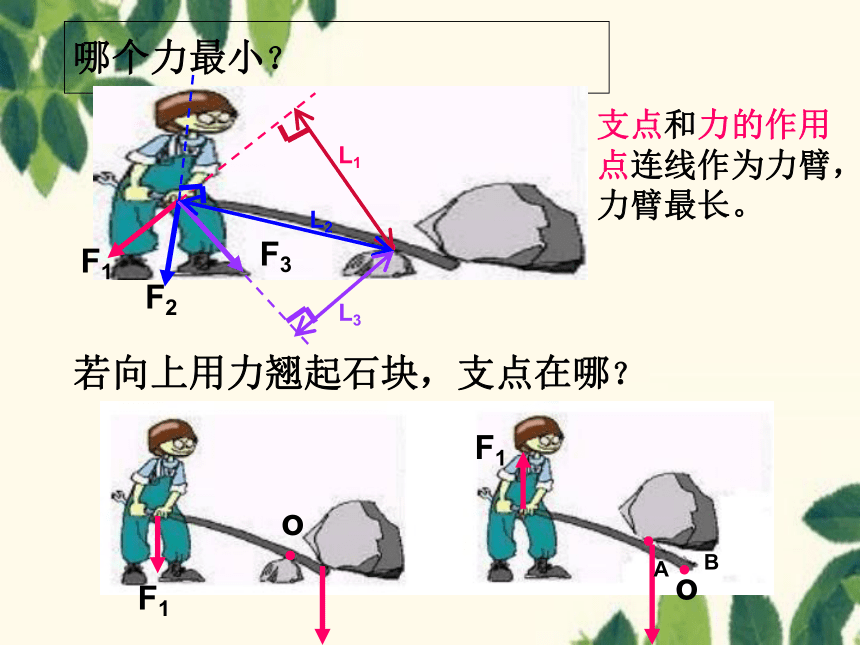

哪个力最小？
若向上用力翘起石块，支点在哪？
o
o
F1
F2
F3
L1
L2
L3
F1
F1
A
B
支点和力的作用点连线作为力臂，力臂最长。

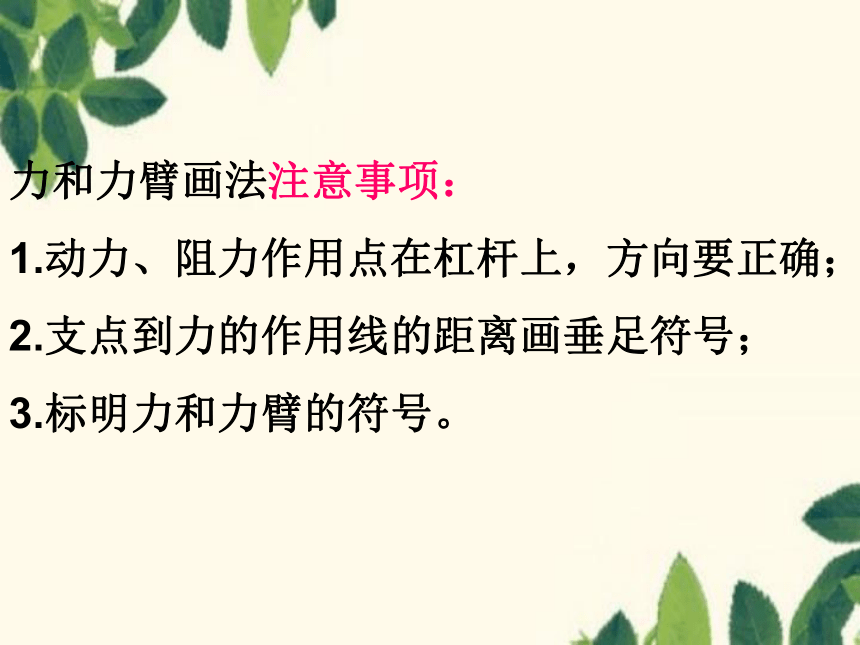

力和力臂画法注意事项：
1.动力、阻力作用点在杠杆上，方向要正确；
2.支点到力的作用线的距离画垂足符号；
3.标明力和力臂的符号。
F2
L1
L2

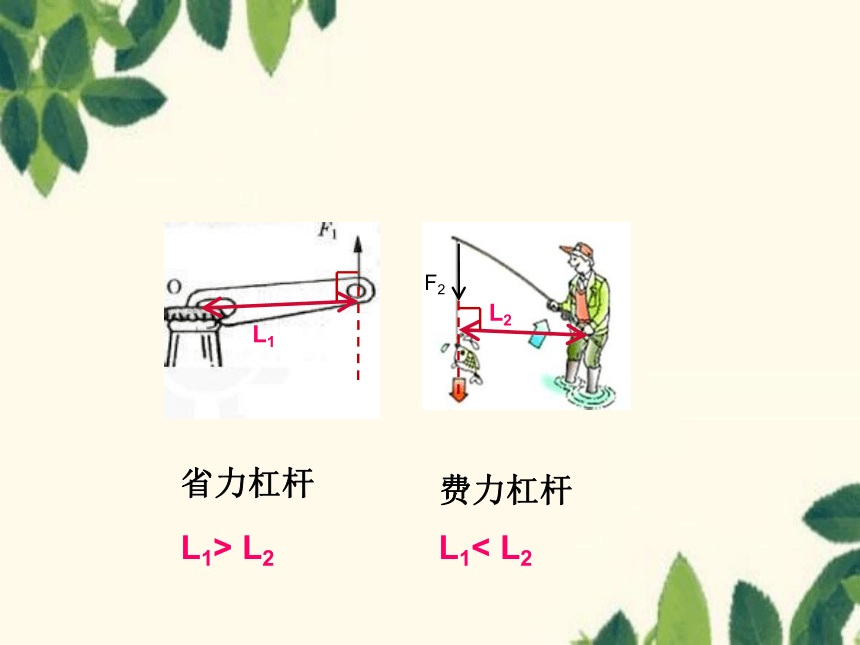

省力杠杆
费力杠杆
L1> L2
L1< L2
L1
L2
省力、费力？
F1
L1
F2
省力杠杆
L1> L2
2.在A点施加最小的力将钉子拔出，请画出最小的力
3.OA为6cm,OB和OC分别为3cm和4cm,请用最小的力维持杠杠平衡，画出最小的力及对应的力臂
F1
6cm
F1
5cm
杠杆平衡条件
F1l1=F2l2
应用
画最小的力
杠杆分类
力或力臂计算
滑轮
定滑轮
动滑轮
滑轮组
F=G S=h
F=1/2G总 S=2h
F=1/nG总 S=nh
特点：改变用力方向
特点：省一半的力，费距离
特点：省力，费距离
核心问题：n是滑轮组承担物重的绳子段数
实际是与动滑轮接触绳子的段数
滑轮
定滑轮
动滑轮
滑轮组
F=G S=h
F=1/2G总 S=2h
F=1/nG总 S=nh
特点：改变用力方向
特点：省一半的力，费距离
特点：省力，费距离
W=Gh
W=Gh
W=Gh
实际使用机械时W>Gh
即使用任何机械都不省功
机械
效率
机械效率
有用功
总功
额外功
提高途径
改进结构更轻巧
保持良好润滑
W有=Gh
W总=FS
W额= W总- W有
η =
W有
W总
（1）F=1/3(G+G动）=1/3 × (200N+100N）=100N
（3） s=3h=3X3m=9m
W总=FS=100NX9m=900J
W额= W总- W有=900J-600J=300J
（4）η = W有/ W总=600J/900J=66.67%
（2） ∵W=FS
∴W有=Gh=200NX3m=600J
(1) ∵W=FS
s=3h=3X3m=9m
∴W总=FS=125NX9m=1125J
（2）W有=Gh=200NX3m=600J
W额= W总- W有=1125J-600J=525J
（3）η = W有/ W总=600J/1125J=53.33%
