1.4地球的圈层结构课件（共26张ppt）

(共25张PPT)
第1章 宇宙中的地球
第4节 地球的圈层结构

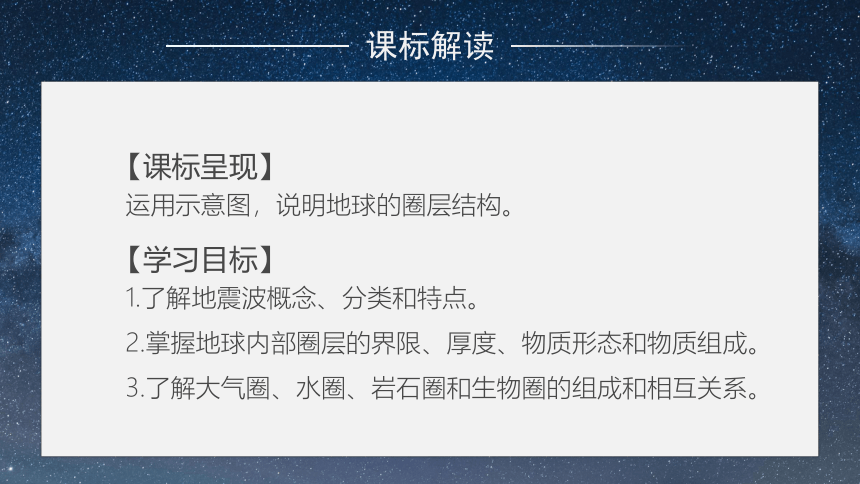

课标解读
运用示意图，说明地球的圈层结构。
【课标呈现】
1.了解地震波概念、分类和特点。
2.掌握地球内部圈层的界限、厚度、物质形态和物质组成。
3.了解大气圈、水圈、岩石圈和生物圈的组成和相互关系。
【学习目标】
问题清单
1、人类通过什么方式去探测地球内部？
2、地球的内部圈层结构是怎样的？分别有什么特点？
3、地球的外部圈层结构是怎样的？分别有什么特点？

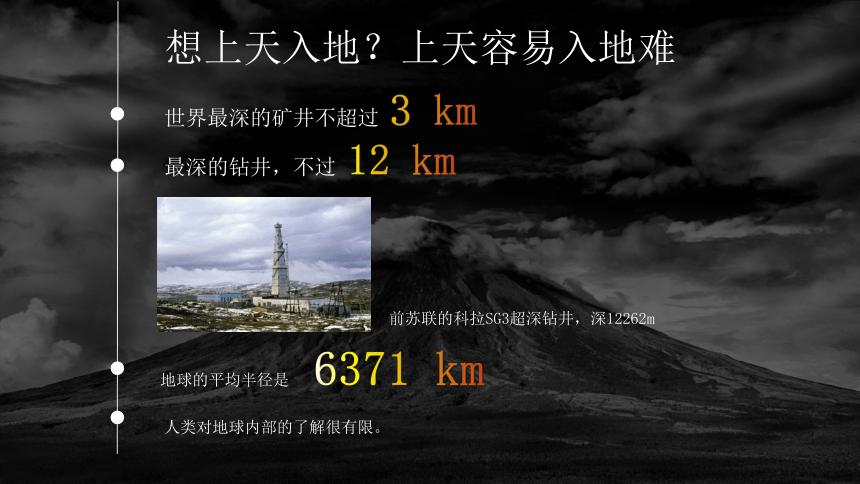

世界最深的矿井不超过 3 km
最深的钻井，不过 12 km
地球的平均半径是 6371 km
人类对地球内部的了解很有限。
前苏联的科拉SG3超深钻井，深12262m
想上天入地？上天容易入地难
01
地球的
内部圈层结构

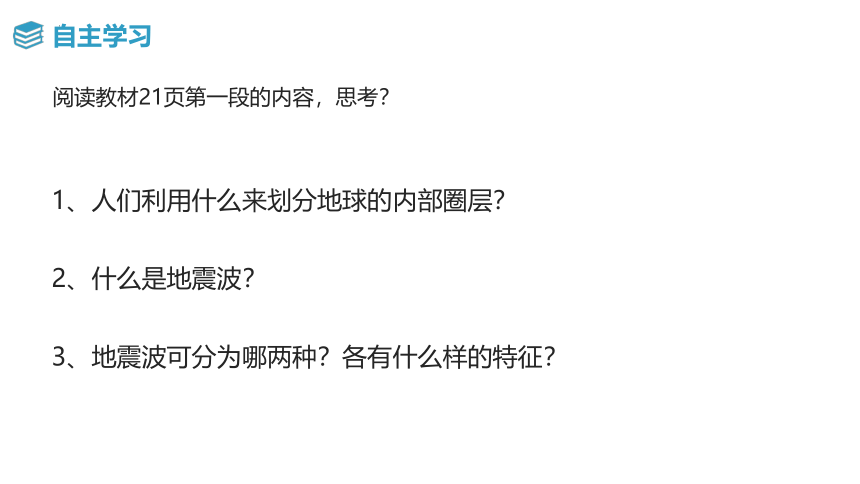

1、人们利用什么来划分地球的内部圈层？
2、什么是地震波？
3、地震波可分为哪两种？各有什么样的特征？
阅读教材21页第一段的内容，思考？
自主学习

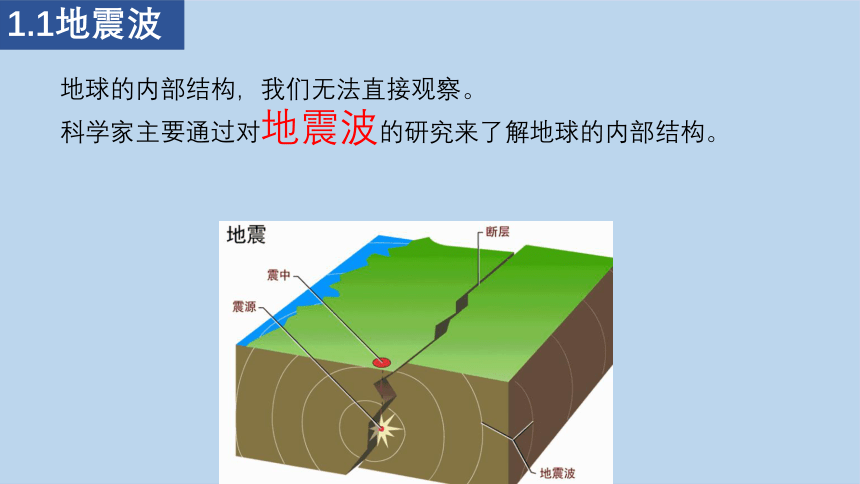

1.1地震波
地球的内部结构，我们无法直接观察。
科学家主要通过对地震波的研究来了解地球的内部结构。

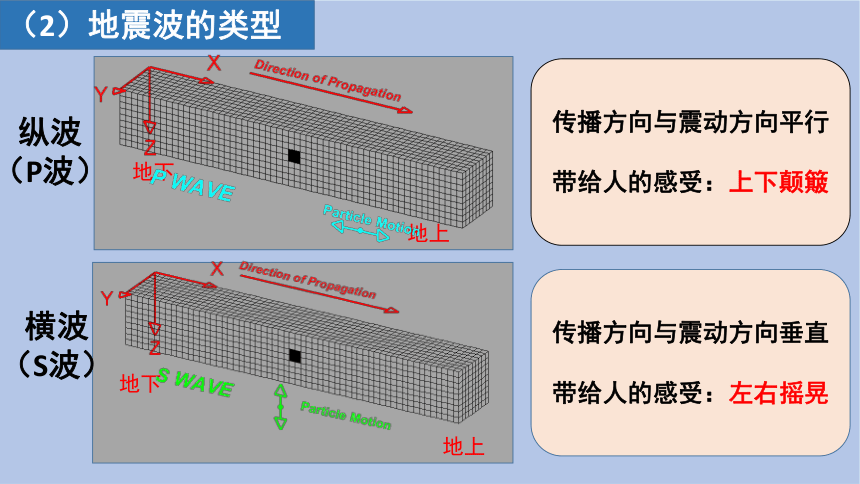

（2）地震波的类型
纵波
（P波）
横波
（S波）
地下
地下
地上
地上
传播方向与震动方向平行
带给人的感受：上下颠簸
传播方向与震动方向垂直
带给人的感受：左右摇晃

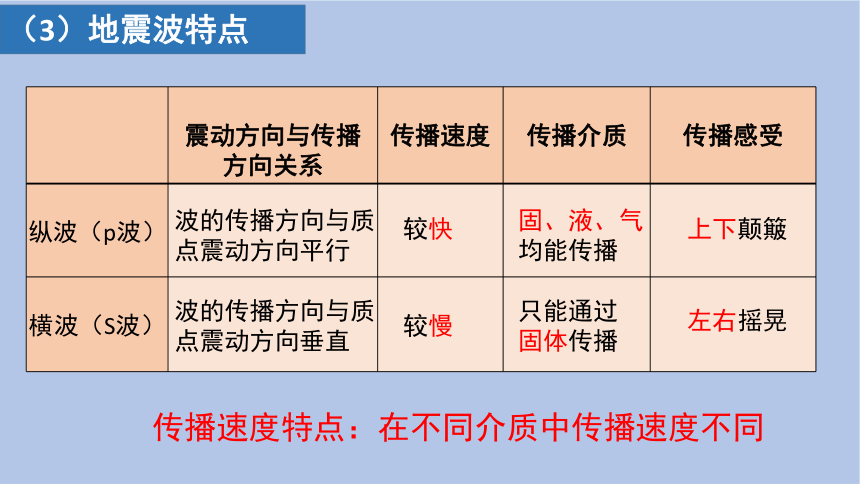

（3）地震波特点
震动方向与传播方向关系 传播速度 传播介质
传播感受
纵波（p波）
横波（S波）
波的传播方向与质点震动方向平行
波的传播方向与质点震动方向垂直
较快
较慢
固、液、气均能传播
只能通过固体传播
左右摇晃
上下颠簸
传播速度特点：在不同介质中传播速度不同
2.地球的内部圈层结构
波速发生明显变化的面叫不连续面。
不连续面 地下深度 波速变化
莫霍界面
33千米处
（大陆部分）
古登堡界面
P、S波速
明显增加
2900千米处
P波速突然下降
S波完全消失
地壳
位置：位于莫霍面以外，
地球表面一层由固体岩石组成的坚硬外壳。
结构特点：
海洋地壳薄（一般5-10km）;
大陆地壳厚（最厚处70km）。
海洋地壳
大陆地壳
地幔
位置和深度：地球内部介于地壳和地核之间的圈层，下界面在距离地表2900km处。
组成：包括上地幔和下地幔。
软流层：地幔的上部，部分熔融状态，岩浆的主要发源地。
岩石圈：
上地幔顶部＋地壳（软流层以上）
软 流 层
岩石圈
地核
组成元素：铁和镍。
位置和深度：是地球最核心的部分，层，厚度约为3400千米。
组成部分:
外核：液态的金属物质，物质运动形成地球的磁场。
内核：固体金属球。
课堂训练
下图是地震波的传播速度与地球内部构造图，读图回答下列问题。
（1）图中A、B表示地震波，其中A表示_______波，B表示_______波。其判断依据是_________________________________.
（2）图中c-h字母分别表示地球内部构造，其中C表示_______界面，其判断依据是 ______________。该面以上G表示_______， 该 该面以下H表示_______.
横（s）
纵（P）
A波速度慢，B波速度快
地幔
地壳
P、S波速度均上升
莫霍
课堂训练
下图是地震波的传播速度与地球内部构造图，读图回答下列问题。
（1）图中D处，地震波A完全_______，地震波B速度_______并继续向深处传播。这说明D面以上H物质状态为_______.以下E的物质状态为 ______，D面是 ______面
（2）E层表示_______，F层表示 ______。地球的岩石圈是指 ______和 ______顶部。
消失
减小
固态
内核
外核
液态
古登堡
上地幔
地壳
02
地球的
外部圈层结构
外部圈层
1.内部圈层
2.外部圈层
大气圈
水圈
生物圈
岩石圈的表面高低不平，被大气圈、水圈和生物圈覆盖
地球的外部圈层包括大气圈、水圈、生物圈等
地球的外部圈层
地球外部圈层结构--大气圈
概念：
由气体和悬浮物质组成，主要成分是氮气和氧气；
地理意义：
调节地球的温度
提供生物生存所必需的氧气
形成复杂的天气，与人类息息相关
地球的外部圈层
地球外部圈层结构--水圈
概念：
地表和近地表各种形态水体的总称
分类：
主体是海洋，包括海洋水、陆地水、大气水和生物水
地理意义：
参与地表物质迁移和能量转换；
是人类和其他生物生存和发展所不可或缺的
地球的外部圈层
地球外部圈层结构--水圈
特点：最活跃的自然环境要素，
连续但不规则
地球的外部圈层
地球外部圈层结构--生物圈
概念：
地球表层生物及其生存环境的总称，占有大气圈的底部、水圈的全部和岩石圈的上部；
地理意义：
生物从环境中获取物质和能量；
促进太阳能转化；
改变大气圈和水圈的组成；
改造地表形态
　
生物圈
水圈
岩石圈
大气圈
课堂训练
(2022·盐城检测)浙江云和梯田(右图)以其“层层叠叠上远山，蜿蜒逶迤绕云间”的柔美与壮观吸引了众多的旅游者。读图，完成1～2题。1．该图景观体现的地球圈层包括(　　)①水圈　②岩石圈　③生物圈　④大气圈A．①② B．③④C．①②③ D．①②③④
2．该景观说明(　　)A．地理环境各要素相互联系、相互影响、相互制约B．地球各圈层都是连续而不规则的，且都相互渗透C．地球各圈层独立发展变化，不受人类活动影响D．地球各圈层内部物质运动的能量都来自太阳辐射能
课堂训练
(2022·齐齐哈尔检测)下图为地球外部圈层构成示意图。据此完成5～6题。
（1）图中①圈层(　　)A．提供了生物生存所必需的氧气B．是一个连续且规则的圈层C．是由氮气和氧气组成的复杂系统D．陆地厚度较大、海洋较小
（2）能正确表示图中①②③④四个圈层关系的是(　　)
课堂训练
5.读“地球圈层示意图”，回答下列问题。
(1)地球外部圈层中，厚度最大的是_______，连续而不规则的圈层是_______，其范围渗透到其他圈层之中的是_______。
(2)2017年9月8日，墨西哥瓦哈卡州沿岸近海海域地震发生在_______圈，由此引发的海啸主要发生在_____圈，流行性疾病主要在_______圈传播。
大气圈
水圈
生物圈
岩石
水
生物
地球的
圈层结构
学生小结
Class summary
内部圈层
分层
外部圈层
大气圈
自然环境
水圈
地震波
第一章
纵波
横波
地壳
地幔
地核
莫霍界面
古登堡界面
生物圈
岩石圈
