人教版八年级物理上册5.3凸透镜成像的规律同步练习（含答案）

人教版八年级物理上册5.3凸透镜成像的规律同步练习（含答案）

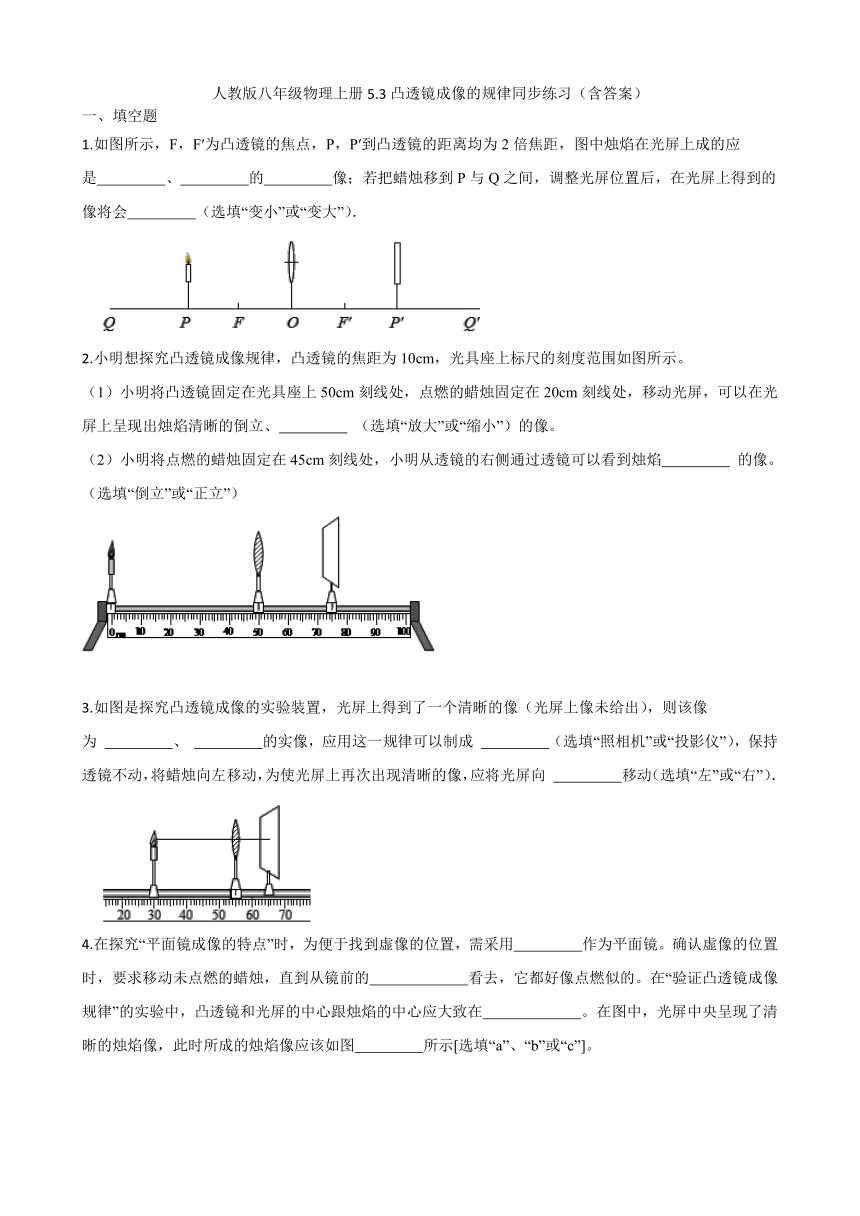

一、填空题
1.如图所示，F，F′为凸透镜的焦点，P，P′到凸透镜的距离均为2倍焦距，图中烛焰在光屏上成的应是　 　、　 　的　 　像；若把蜡烛移到P与Q之间，调整光屏位置后，在光屏上得到的像将会　 　（选填“变小”或“变大”）．
2.小明想探究凸透镜成像规律，凸透镜的焦距为10cm，光具座上标尺的刻度范围如图所示。
（1）小明将凸透镜固定在光具座上50cm刻线处，点燃的蜡烛固定在20cm刻线处，移动光屏，可以在光屏上呈现出烛焰清晰的倒立、　 　 （选填“放大”或“缩小”）的像。
（2）小明将点燃的蜡烛固定在45cm刻线处，小明从透镜的右侧通过透镜可以看到烛焰　 　 的像。（选填“倒立”或“正立”）
3.如图是探究凸透镜成像的实验装置，光屏上得到了一个清晰的像（光屏上像未给出），则该像为 　 　、 　 　的实像，应用这一规律可以制成 　 　（选填“照相机”或“投影仪”），保持透镜不动，将蜡烛向左移动，为使光屏上再次出现清晰的像，应将光屏向 　 　移动（选填“左”或“右”）．

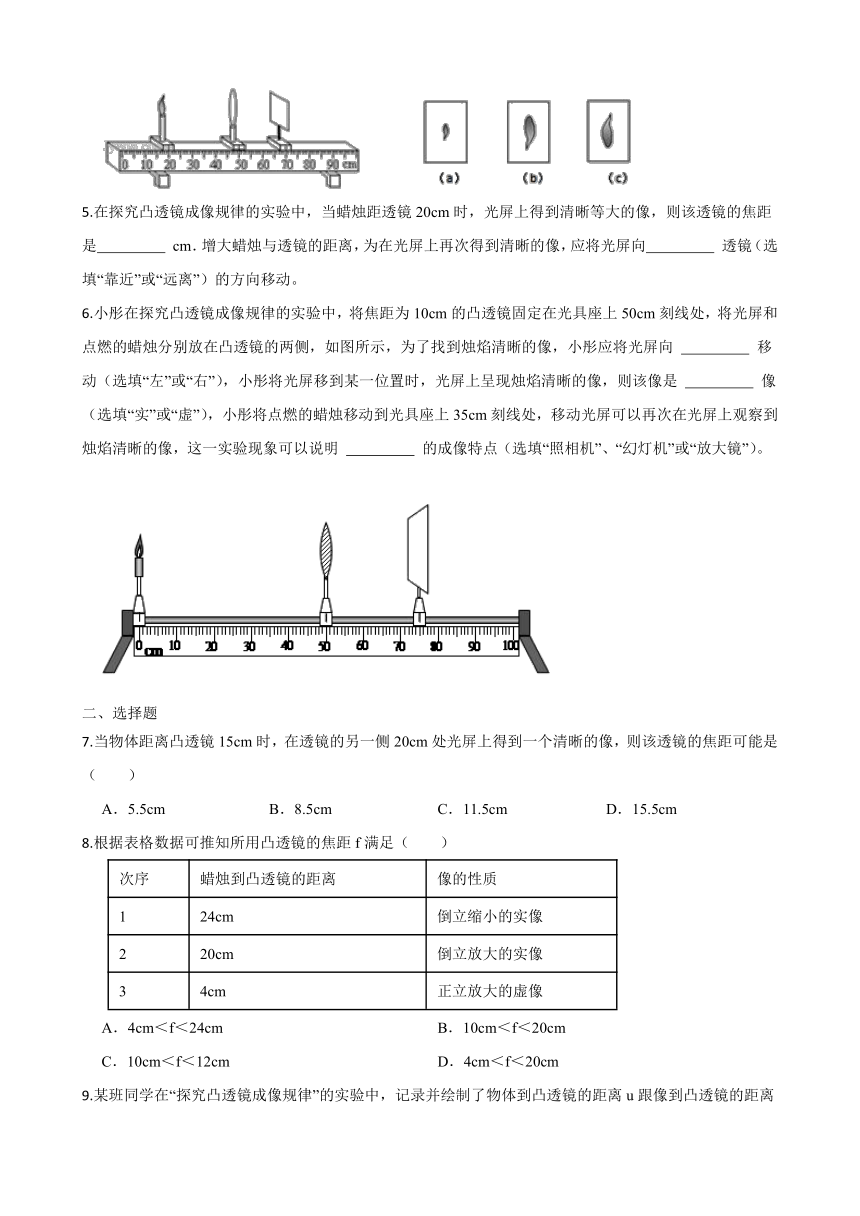

4.在探究“平面镜成像的特点”时，为便于找到虚像的位置，需采用　 　作为平面镜。确认虚像的位置时，要求移动未点燃的蜡烛，直到从镜前的　 　看去，它都好像点燃似的。在“验证凸透镜成像规律”的实验中，凸透镜和光屏的中心跟烛焰的中心应大致在　 　。在图中，光屏中央呈现了清晰的烛焰像，此时所成的烛焰像应该如图　 　所示[选填“a”、“b”或“c”]。
5.在探究凸透镜成像规律的实验中，当蜡烛距透镜20cm时，光屏上得到清晰等大的像，则该透镜的焦距是　 　 cm．增大蜡烛与透镜的距离，为在光屏上再次得到清晰的像，应将光屏向　 　 透镜（选填“靠近”或“远离”）的方向移动。
6.小彤在探究凸透镜成像规律的实验中，将焦距为10cm的凸透镜固定在光具座上50cm刻线处，将光屏和点燃的蜡烛分别放在凸透镜的两侧，如图所示，为了找到烛焰清晰的像，小彤应将光屏向 　 　 移动（选填“左”或“右”），小彤将光屏移到某一位置时，光屏上呈现烛焰清晰的像，则该像是 　 　 像（选填“实”或“虚”），小彤将点燃的蜡烛移动到光具座上35cm刻线处，移动光屏可以再次在光屏上观察到烛焰清晰的像，这一实验现象可以说明
　 　 的成像特点（选填“照相机”、“幻灯机”或“放大镜”）。
二、选择题
7.当物体距离凸透镜15cm时，在透镜的另一侧20cm处光屏上得到一个清晰的像，则该透镜的焦距可能是 （　　）
A．5.5cm B．8.5cm C．11.5cm D．15.5cm
8.根据表格数据可推知所用凸透镜的焦距f满足（　　）
次序 蜡烛到凸透镜的距离 像的性质
1 24cm 倒立缩小的实像
2 20cm 倒立放大的实像
3 4cm 正立放大的虚像
A．4cm＜f＜24cm B．10cm＜f＜20cm
C．10cm＜f＜12cm D．4cm＜f＜20cm
9.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（　　）
A．该凸透镜的焦距是20cm
B．当u=15cm时，在光屏上能得到一个缩小的像
C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小
10.某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，他归纳出下列说法，其中错误的是（　　）
A．烛焰位于a点时，屏上出现的实像最小
B．烛焰位于c点时，屏上出现的实像最大
C．烛焰位于b点时，屏上出现的实像最大
D．烛焰位于d点时，成正立放大的虚像
11.物体沿凸透镜的主轴，从远处逐渐移向焦点过程中，像的位置和大小的变化将是（　　）
A．像逐渐靠近凸透镜，并逐渐变大
B．像逐渐靠近凸透镜，并逐渐变小
C．像逐渐远离凸透镜，并逐渐变小
D．像逐渐远离凸透镜，并逐渐变大
12.小明同学在做凸透镜成像实验时，先在光屏上得到烛焰缩小的像，保持透镜位置不变，对调蜡烛和光屏的位置，结果在光屏上形成（　　）
A．倒立缩小的实像 B．正立放大的虚像
C．倒立放大的实像 D．不能成像
13.如图所示，小明同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是 （　　）

A．投影仪就是利用这一成像原理制成的
B．为了从不同方向观察光屏上的像，光屏应选用光滑的玻璃板
C．实验中蜡烛越烧越短，光屏上蜡烛的像向上移动
D．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜
14.如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像．现将蜡烛沿主光轴向左移动2f的距离，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像（　　）
A．一直变小 B．一直变大
C．先变大后变小 D．先变小后变大
15.用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是（　　）

A．凸透镜的焦距是30cm
B．图乙中烛焰成的是倒立放大的像
C．照相机成像特点与图乙中所成像的特点相同
D．保持凸透镜、光屏位置不变，将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的像
16.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，由此判断下列说法正确的是（　　）
A．光屏上的像是倒立、放大的实像
B．光屏上的像是正立、缩小的实像，照相机是根据该原理制成的
C．若蜡烛和光屏位置不变，将凸透镜向左移动适当距离，仍可在光屏上得到清晰的像
D．若换用材料与口径相同但更厚一些的凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须远离凸透镜
三、实验探究题
17.小明想探究凸透镜成像规律.现有两个凸透镜，焦距分别为10cm和20cm.
（1）实验前要调整凸透镜、光屏和烛焰，使光屏中心和烛焰中心位于　 　.
（2）小明将其中一块凸透镜放在光具座上，当烛焰、透镜及光屏的位置如上图所示时，恰能在光屏上得到一个清晰的像，则他选择的凸透镜的焦距为　 　cm；
（3）小明将蜡烛和光屏的位置对换，发现在光屏上仍能成一清晰的像，此时像的性质是倒立、　 　（选填“放大”或“缩小”）的实像；
（4）接着，不改变各元件的位置，小明换了另一块凸透镜，调节光屏的位置，此时　 　（选填“能”或“不能”）在光屏上找到烛焰的像.
（5）当烛焰通过凸透镜在光屏上成一实像时，如果透镜上落上一只小虫，则光屏上所成的像　 　（选填“完整”或“不完整”），在屏上　 　（选填“能”或“不能”）看到小虫的像.
答案
1.倒立；等大；实；变小
2.缩小；正立
3.倒立；缩小；照相机；左
4.玻璃板；不同位置；同一高度；a
5.10；靠近
6.左；实；幻灯机
7-16.B C D C D C C A B C
17.（1）同一高度 （2）10 （3）放大 （4）不能 （5）完整；不能
