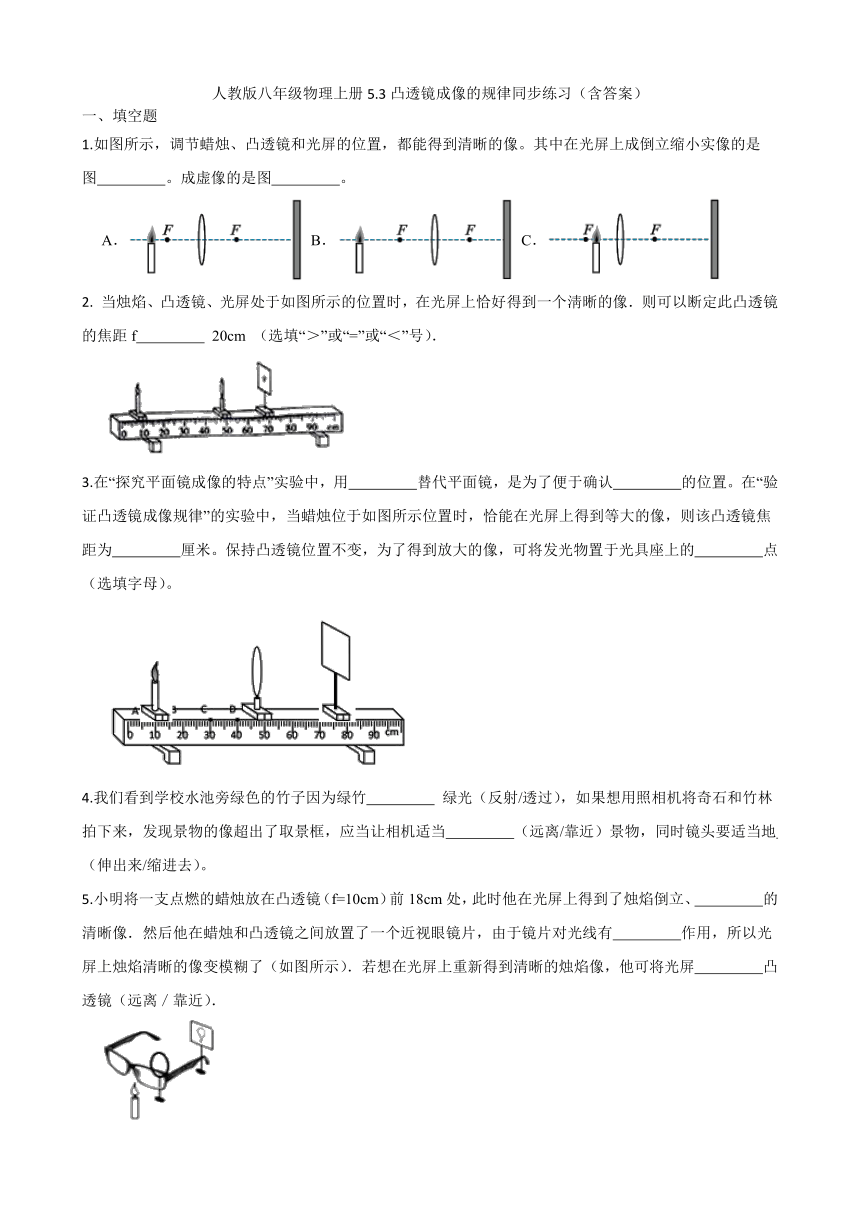

人教版八年级物理上册5.3凸透镜成像的规律同步练习（含答案）

人教版八年级物理上册5.3凸透镜成像的规律同步练习（含答案）
一、填空题
1.如图所示，调节蜡烛、凸透镜和光屏的位置，都能得到清晰的像。其中在光屏上成倒立缩小实像的是图　 　。成虚像的是图　 　。
A． B． C．
2. 当烛焰、凸透镜、光屏处于如图所示的位置时，在光屏上恰好得到一个淸晰的像．则可以断定此凸透镜的焦距f　 　 20cm （选填“＞”或“=”或“＜”号）．
3.在“探究平面镜成像的特点”实验中，用　 　替代平面镜，是为了便于确认　 　的位置。在“验证凸透镜成像规律”的实验中，当蜡烛位于如图所示位置时，恰能在光屏上得到等大的像，则该凸透镜焦距为　 　厘米。保持凸透镜位置不变，为了得到放大的像，可将发光物置于光具座上的　 　点（选填字母）。
4.我们看到学校水池旁绿色的竹子因为绿竹　 　 绿光（反射/透过），如果想用照相机将奇石和竹林拍下来，发现景物的像超出了取景框，应当让相机适当　 　（远离/靠近）景物，同时镜头要适当地　 　（伸出来/缩进去）。
5.小明将一支点燃的蜡烛放在凸透镜（f=10cm）前18cm处，此时他在光屏上得到了烛焰倒立、　 　的清晰像．然后他在蜡烛和凸透镜之间放置了一个近视眼镜片，由于镜片对光线有　 　作用，所以光屏上烛焰清晰的像变模糊了（如图所示）．若想在光屏上重新得到清晰的烛焰像，他可将光屏　 　凸透镜（远离／靠近）．

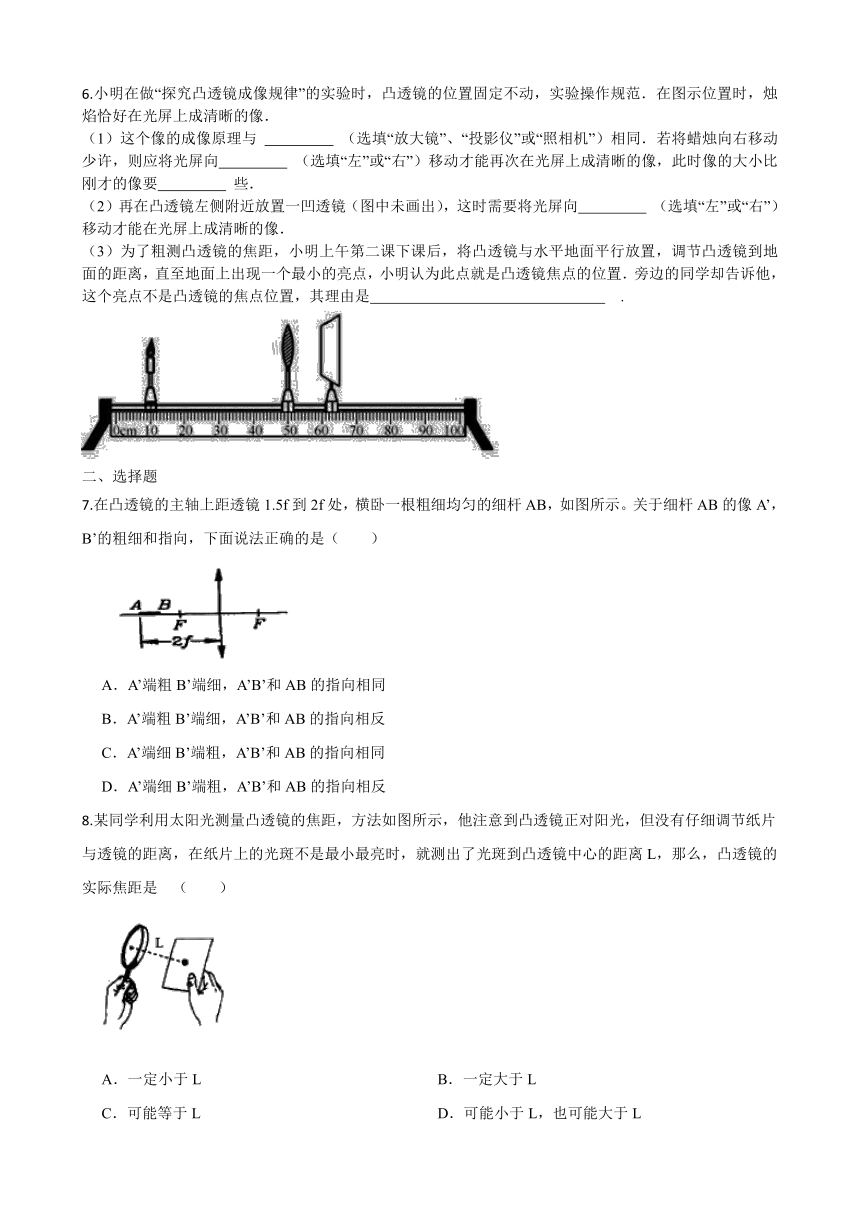

6.小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范．在图示位置时，烛焰恰好在光屏上成清晰的像．
（1）这个像的成像原理与 　 　 （选填“放大镜”、“投影仪”或“照相机”）相同．若将蜡烛向右移动少许，则应将光屏向　 　 （选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时像的大小比刚才的像要　 　 些．
（2）再在凸透镜左侧附近放置一凹透镜（图中未画出），这时需要将光屏向　 　 （选填“左”或“右”）移动才能在光屏上成清晰的像．
（3）为了粗测凸透镜的焦距，小明上午第二课下课后，将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，小明认为此点就是凸透镜焦点的位置．旁边的同学却告诉他，这个亮点不是凸透镜的焦点位置，其理由是　 　 .
二、选择题
7.在凸透镜的主轴上距透镜1.5f到2f处，横卧一根粗细均匀的细杆AB，如图所示。关于细杆AB的像A’，B’的粗细和指向，下面说法正确的是（　　）
A．A’端粗B’端细，A’B’和AB的指向相同
B．A’端粗B’端细，A’B’和AB的指向相反
C．A’端细B’端粗，A’B’和AB的指向相同
D．A’端细B’端粗，A’B’和AB的指向相反
8.某同学利用太阳光测量凸透镜的焦距，方法如图所示，他注意到凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑不是最小最亮时，就测出了光斑到凸透镜中心的距离L，那么，凸透镜的实际焦距是 （　　）
A．一定小于L B．一定大于L
C．可能等于L D．可能小于L，也可能大于L
9.如下图，烛焰通过凸透镜恰好在光屏上得到一个缩小倒立的像。如果保持透镜位置不变，把烛焰与光屏的位置对调一下，则
A．光屏上没有像，需调节光屏的位置像才能呈现出来
B．光屏上不能呈现出像，但眼睛透过透镜能看到像
C．由于蜡烛越烧越短，光屏上的像的位置一直在往上移动
D．在光屏上观察到蜡烛的像与蜡烛相比，粗细没有变化
10.探究凸透镜成像规律时，小明在凸透镜前放一燃着的蜡烛，移动光屏并在光屏上找到清晰的像．然后将蜡烛远离透镜，调节光屏再次找到一个清晰的像，比较两像（　　）
A．像距增大，像增大 B．像距减小，像变小
C．像距减小，像增大 D．像距增大，像变小
11.小丽在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处（实验过程中保持透镜在50cm刻度线处不动），将点燃的蜡烛放置在光具座上35cm刻度线处，移动光屏至82cm刻度线处，烛焰在光屏上成清晰的像，如图所示．下列分析正确的是（　　）
A．如图所示的实验现象能够说明放大镜的成像特点
B．如果想在光屏上得到更大的清晰的像，应该将蜡烛向右移动，光屏向左移动
C．若将点燃的蜡烛放在光具座上10cm刻度线处，通过移动光屏，在光屏上可呈现烛焰清晰的倒立缩小实像
D．若将点燃的蜡烛放在光具座上30cm刻度线处，在透镜的右侧透过凸透镜向蜡烛方向看，看不到蜡烛的像
12.如图，凸透镜焦距是8cm，将蜡烛从物距 u=20cm处移到u=6cm处的过程中，（　　）
A．成的像都是实像 B．像总是放大的
C．u=15cm时像是放大的 D．u=6cm时，像是倒立的
13.要想在光屏上得到一个与物体一样大小的像，应当用（　　）
A．平面镜 B．凸透镜 C．凹透镜 D．凸面镜
14.一凸透镜焦距是20cm，蜡烛通过透镜成放大的像时，蜡烛与透镜间的距离不可能是（　　）
A．15cm B．25cm C．35cm D．45cm
15.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是(　　)
A．该凸透镜的焦距是20cm
B．当u=15cm时，在光屏上能得到一个缩小的像
C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小
三、实验探究题
16.小明同学在“探究凸透镜成像规律”的实验中，选用了焦距未知的凸透镜。
（1）将凸透镜安装在光具座上，用平行光做光源，移动光屏，在光屏上得到一个最小、最亮的光斑，如图所示，则该凸透镜的焦距为　 　cm。
（2）正确安装并调节好实验装置后，小明同学进一步实验，当调整烛焰到距凸透镜25 cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、　 　(选填“放大”或“缩小”)的清晰的实像。
（3）应用(2)中描述的凸透镜成像原理，可以制成　 　(选填“放大镜”“投影仪”或“照相机”)。
（4）若把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜，当“眼睛”戴上近视眼镜时，烛焰刚好在“视网膜”上成一清晰的像；若取下近视眼镜，则清晰的像会成在“视网膜”的　 　（选填“前面”或“后面”）。
答案
1.B；C
2.＜
3.玻璃板；像；20；B、D
4.反射；远离；缩进去
5.放大；发散；远离
6.照相机；右；大；右；凸透镜没有正对太阳光放置（太阳光没有平行于主光轴入射到凸透镜上）
7-15.C D C B C C B D D
16.（1）10.0 （2）缩小 （3）照相机 （4）前面
