科学个性化辅导授课案

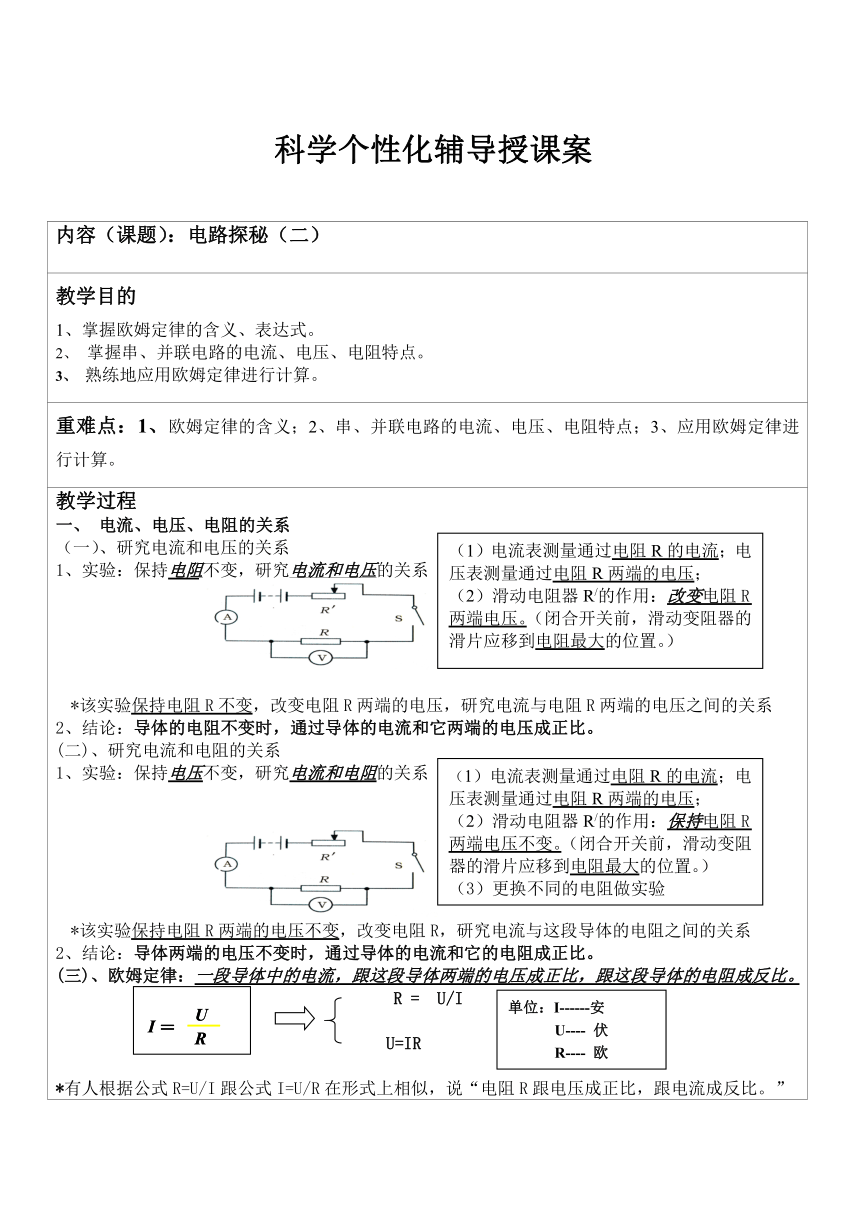

内容（课题）：电路探秘（二）
教学目的
掌握欧姆定律的含义、表达式。
掌握串、并联电路的电流、电压、电阻特点。
熟练地应用欧姆定律进行计算。
重难点：1、欧姆定律的含义；2、串、并联电路的电流、电压、电阻特点；3、应用欧姆定律进行计算。
教学过程
一、 电流、电压、电阻的关系
（一）、研究电流和电压的关系
1、实验：保持电阻不变，研究电流和电压的关系
*该实验保持电阻R不变，改变电阻R两端的电压，研究电流与电阻R两端的电压之间的关系
2、结论：导体的电阻不变时，通过导体的电流和它两端的电压成正比。
(二)、研究电流和电阻的关系
1、实验：保持电压不变，研究电流和电阻的关系
*该实验保持电阻R两端的电压不变，改变电阻R，研究电流与这段导体的电阻之间的关系
2、结论：导体两端的电压不变时，通过导体的电流和它的电阻成正比。
(三)、欧姆定律：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
R = U/I
U=IR

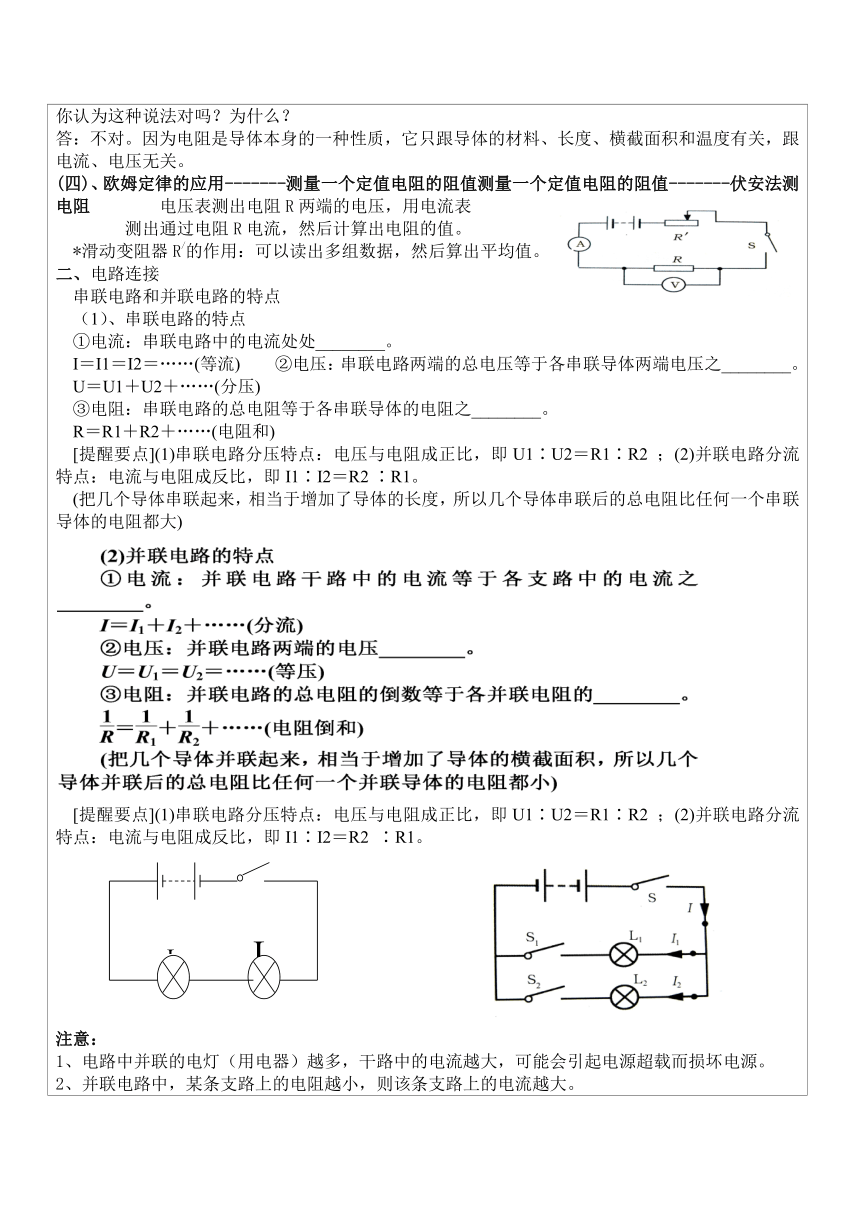

*有人根据公式R=U/I跟公式I=U/R在形式上相似，说“电阻R跟电压成正比，跟电流成反比。”你认为这种说法对吗？为什么？
答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。
(四)、欧姆定律的应用-------测量一个定值电阻的阻值
测量一个定值电阻的阻值-------伏安法测电阻
电压表测出电阻R两端的电压，用电流表
测出通过电阻R电流，然后计算出电阻的值。
*滑动变阻器R/的作用：可以读出多组数据，然后算出平均值。
二、电路连接
串联电路和并联电路的特点
（1）、串联电路的特点
①电流：串联电路中的电流处处________。
I＝I1＝I2＝……(等流)　　②电压：串联电路两端的总电压等于各串联导体两端电压之________。
U＝U1＋U2＋……(分压)
③电阻：串联电路的总电阻等于各串联导体的电阻之________。
R＝R1＋R2＋……(电阻和)
[提醒要点](1)串联电路分压特点：电压与电阻成正比，即U1∶U2＝R1∶R2 ；(2)并联电路分流特点：电流与电阻成反比，即I1∶I2＝R2 ∶R1。
(把几个导体串联起来，相当于增加了导体的长度，所以几个导体串联后的总电阻比任何一个串联导体的电阻都大)
[提醒要点](1)串联电路分压特点：电压与电阻成正比，即U1∶U2＝R1∶R2 ；(2)并联电路分流特点：电流与电阻成反比，即I1∶I2＝R2 ∶R1。
注意：
1、电路中并联的电灯（用电器）越多，干路中的电流越大，可能会引起电源超载而损坏电源。
2、并联电路中，某条支路上的电阻越小，则该条支路上的电流越大。
三、跟踪训练
（一）电路连接
1、有一段导体，它的电阻是20Ω ，当这段导体 两端加8V的电压时，通过这段导体的电流为0．4A，当这段导体两端的电压增加到12V，此时这段导体的电阻 (填“变大”、“变小”或“不变”)，当两端的电压为0时，电阻是 Ω。
2、右图是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗？其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。电路图中的灯泡L与电动机M是串联的还是并联的？请写出你的猜想和判断方法。你的猜想是： 。可以用什么方法来验证： 。
3、小刚学习了“欧姆定律”之后，为了了解铅笔芯电阻的大小，他在一支铅笔芯两端加了3V 电压，测出通过铅笔芯的电流是150mA．则该铅笔芯电阻为________________mA___Ω；若加在这支铅 笔芯两端的电压增加到6V时．通过它的电流又是_____．
4.如图，紧密相连的导体AB的长度是BC的2倍，AB的横截面是BC的3倍，已知AB中的电流强度为0.3安，则BC段的电流强度为（ ）
A.0.1安 B.0.3安 C.0.9安 D.0.45安
5、根据下列一组实验数据，可以得到的结论是（ ）
导体两端的电压（伏）
导体的电阻（欧）
通过导体的电流（安）
4
5
0．8
4
10
0．4
4
20
0．2
A．导体电阻一定时，电压跟电流成正比 B．导体电阻一定时，电流跟电压成正比
C．电压一定时，电阻跟电流成反比 D．电压一定时，电流跟电阻成反比
6、给你两根长度相同但横截面积不同的镍铬丝、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。由上述实验器材，可以完成的研究课题是（ ）
A.只有① B.只有② C.①和② D.①、②和③
7、用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导体规格如下表：
材料
编号
长度/m
横截面积/mm2
材料
编号
长度/m
横截面积/mm2
镍铬合金
①
1
O.5
锰铜
⑤
1
O.5
②
1
1
⑥
l
1
③
1.5
O.5
⑦
1.5
O.5
④
1.5
1
⑧
1.5
1
你认为下面对导体选择最合理的一组是( )
A．③④⑤⑥ B．②③⑥⑦ C．①⑤⑥⑦ D．⑤⑥⑦⑧
8、某同学用如右图电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由15Ω更换为10Ω后,为了探究上述问题，他应该采取的唯一操作是 ( )A.保持变阻器滑片不动 B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动 D.将电池个数增加
9、如图所示的甲、乙两电阻的电流与电压的关系图像，以下根据图像的集中分析中，正确的是（ ）
A、 甲的电阻大于乙的电阻
B、当通过甲、乙的电流相等时，加在甲两端的电压较大
C、当甲、乙两端加上相同的电压时，通过甲的电流较大
D、通过甲的电流跟加在它两端的电压成反比
10、李明想用下图所示的器材，设计一个可以调节小灯泡亮度的电路。请你用笔画线代替导线，帮李明把图中的器材连接起来。 要求：
(1)滑动变阻器的滑片向右滑动时，灯泡的亮度变暗；
(2)用电流表测灯泡的电流(灯泡的电阻约为10Ω)，电压表测灯泡两端的电压。
李明检查电路连接无误后，闭合开关，测得灯泡的电流和电压如下图甲、乙所示，则通过灯泡的电流是 A，灯泡两端的电压是 V。
（二）分析计算
1、.铭牌上标有“6V 10Ω”的电铃，要串联一个______欧姆的电阻，才能使它在9伏特的电压下正常工作。
2、如图所示电路中，R1=30Ω，S断开时，电流表的读数是0．2A，S闭合后电流表的读数是0．5A．求R2的阻值。
3、把5欧的电阻R1跟25欧的电阻R2串联在6伏的电源上，测得R1两端灼电压为1．0伏，求：（1）电路中的电流；（2）R2两端的电压；（3）电路的总电阻。
4、如图所示。R1=10欧姆，R2=20欧姆，R3=30欧姆，电源电压恒定不变。S1闭合，S2断开时安培表的读数为0．3安培。问：
(1)电源的电压是多少?
(2)当S1与S2均断开时，电流表的读数是多少? R1两端的电压是多少?
(3)当S1与S2均闭合时，安培表的读数又是多少?通过R3的电流强度是多少?
5、)如图所示，已知电阻R1=3Ω、R2=6Ω，电流表A1的示数是0.6A，则电流表A的示数是多少？电源电压是多少？
6、如图所示电路，R1=R2=12Ω，电源电压为I8V．求： (1)通过R1的电流是多少?(2)电流表的示数是多少?
7、在如图所示的电路中，电源电压不变，R1=10(。 S闭合，S1断开时，电流表示数是0．2A。两开关都闭合时，电流表示数变为0．4A，则电阻R2是多少(？
