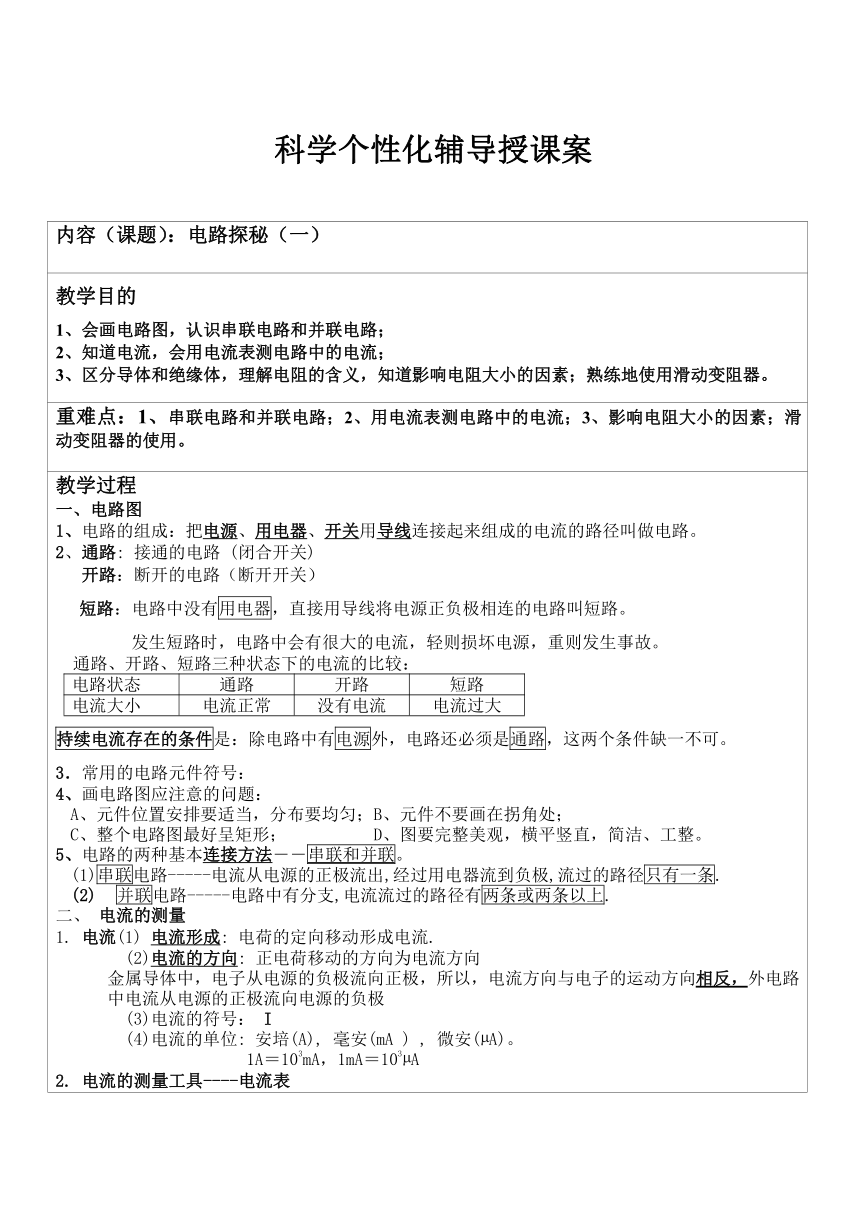

科学个性化辅导授课教案~电路探秘(一)

科学个性化辅导授课案

内容（课题）：电路探秘（一）
教学目的
会画电路图，认识串联电路和并联电路；
知道电流，会用电流表测电路中的电流；
区分导体和绝缘体，理解电阻的含义，知道影响电阻大小的因素；熟练地使用滑动变阻器。
重难点：1、串联电路和并联电路；2、用电流表测电路中的电流；3、影响电阻大小的因素；滑动变阻器的使用。
教学过程
一、电路图
1、电路的组成：把电源、用电器、开关用导线连接起来组成的电流的路径叫做电路。
2、通路: 接通的电路 (闭合开关)
开路：断开的电路（断开开关）
短路：电路中没有用电器，直接用导线将电源正负极相连的电路叫短路。
发生短路时，电路中会有很大的电流，轻则损坏电源，重则发生事故。
通路、开路、短路三种状态下的电流的比较：
电路状态
通路
开路
短路
电流大小
电流正常
没有电流
电流过大
持续电流存在的条件是：除电路中有电源外，电路还必须是通路，这两个条件缺一不可。
3．常用的电路元件符号：
4、画电路图应注意的问题：
A、元件位置安排要适当，分布要均匀；B、元件不要画在拐角处；
C、整个电路图最好呈矩形； D、图要完整美观，横平竖直，简洁、工整。
5、电路的两种基本连接方法――串联和并联。
串联电路-----电流从电源的正极流出,经过用电器流到负极,流过的路径只有一条.
并联电路-----电路中有分支,电流流过的路径有两条或两条以上.
二、 电流的测量
电流(1) 电流形成: 电荷的定向移动形成电流.
(2)电流的方向: 正电荷移动的方向为电流方向
金属导体中，电子从电源的负极流向正极，所以，电流方向与电子的运动方向相反，外电路中电流从电源的正极流向电源的负极
(3)电流的符号： I
(4)电流的单位: 安培(A), 毫安(mA ) , 微安(μA)。
1A＝103mA，1mA＝103μA
电流的测量工具----电流表

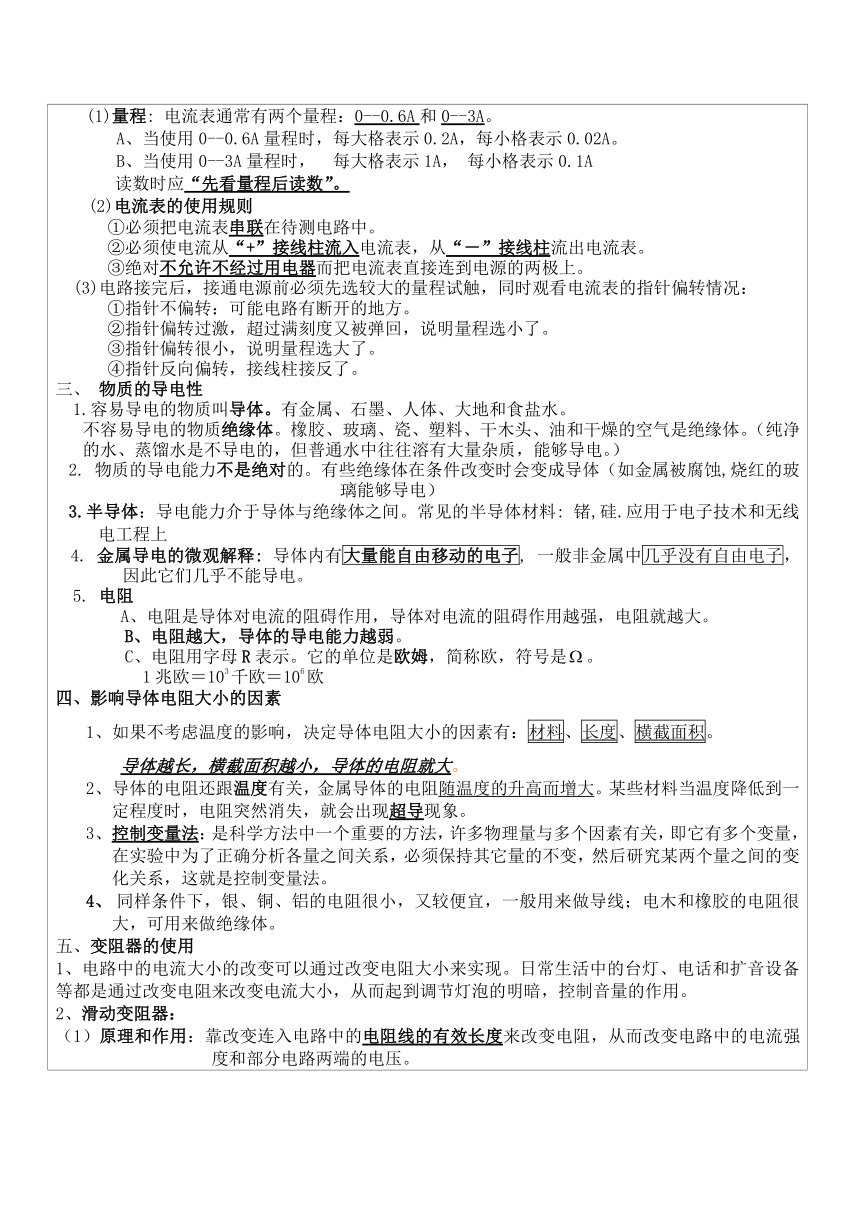

量程: 电流表通常有两个量程：0--0.6A和0--3A。
当使用0--0.6A量程时，每大格表示0.2A，每小格表示0.02A。
当使用0--3A量程时， 每大格表示1A， 每小格表示0.1A
读数时应“先看量程后读数”。
(2)电流表的使用规则
①必须把电流表串联在待测电路中。
②必须使电流从“+”接线柱流入电流表，从“－”接线柱流出电流表。
③绝对不允许不经过用电器而把电流表直接连到电源的两极上。
(3)电路接完后，接通电源前必须先选较大的量程试触，同时观看电流表的指针偏转情况：
①指针不偏转：可能电路有断开的地方。
②指针偏转过激，超过满刻度又被弹回，说明量程选小了。
③指针偏转很小，说明量程选大了。
④指针反向偏转，接线柱接反了。
三、 物质的导电性
1.容易导电的物质叫导体。有金属、石墨、人体、大地和食盐水。
不容易导电的物质绝缘体。橡胶、玻璃、瓷、塑料、干木头、油和干燥的空气是绝缘体。（纯净的水、蒸馏水是不导电的，但普通水中往往溶有大量杂质，能够导电。）
2. 物质的导电能力不是绝对的。有些绝缘体在条件改变时会变成导体（如金属被腐蚀,烧红的玻璃能够导电）
3.半导体：导电能力介于导体与绝缘体之间。常见的半导体材料: 锗,硅.应用于电子技术和无线电工程上
4. 金属导电的微观解释: 导体内有大量能自由移动的电子, 一般非金属中几乎没有自由电子，因此它们几乎不能导电。
5. 电阻
A、电阻是导体对电流的阻碍作用，导体对电流的阻碍作用越强，电阻就越大。
B、电阻越大，导体的导电能力越弱。
C、电阻用字母R表示。它的单位是欧姆，简称欧，符号是。
1兆欧＝103千欧＝106欧
四、影响导体电阻大小的因素
如果不考虑温度的影响，决定导体电阻大小的因素有：材料、长度、横截面积。
导体越长，横截面积越小，导体的电阻就大。
导体的电阻还跟温度有关，金属导体的电阻随温度的升高而增大。某些材料当温度降低到一定程度时，电阻突然消失，就会出现超导现象。
控制变量法：是科学方法中一个重要的方法，许多物理量与多个因素有关，即它有多个变量，在实验中为了正确分析各量之间关系，必须保持其它量的不变，然后研究某两个量之间的变化关系，这就是控制变量法。
同样条件下，银、铜、铝的电阻很小，又较便宜，一般用来做导线；电木和橡胶的电阻很大，可用来做绝缘体。
五、变阻器的使用
1、电路中的电流大小的改变可以通过改变电阻大小来实现。日常生活中的台灯、电话和扩音设备等都是通过改变电阻来改变电流大小，从而起到调节灯泡的明暗，控制音量的作用。
2、滑动变阻器：
（1）原理和作用：靠改变连入电路中的电阻线的有效长度来改变电阻，从而改变电路中的电流强度和部分电路两端的电压。

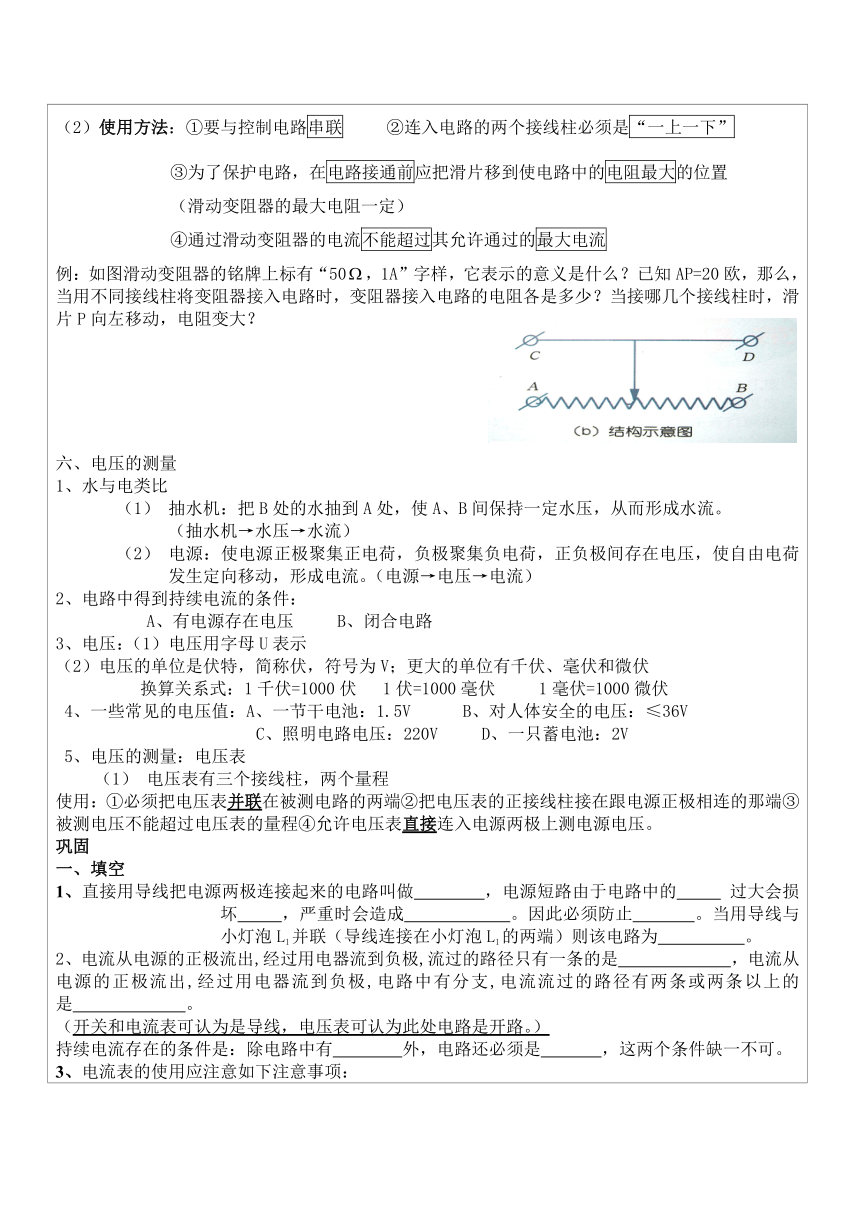

（2）使用方法：①要与控制电路串联 ②连入电路的两个接线柱必须是“一上一下”
③为了保护电路，在电路接通前应把滑片移到使电路中的电阻最大的位置
（滑动变阻器的最大电阻一定）
④通过滑动变阻器的电流不能超过其允许通过的最大电流
例：如图滑动变阻器的铭牌上标有“50，1A”字样，它表示的意义是什么？已知AP=20欧，那么，当用不同接线柱将变阻器接入电路时，变阻器接入电路的电阻各是多少？当接哪几个接线柱时，滑片P向左移动，电阻变大？
六、电压的测量
1、水与电类比
抽水机：把B处的水抽到A处，使A、B间保持一定水压，从而形成水流。
（抽水机→水压→水流）
电源：使电源正极聚集正电荷，负极聚集负电荷，正负极间存在电压，使自由电荷发生定向移动，形成电流。（电源→电压→电流）
2、电路中得到持续电流的条件：
有电源存在电压 B、闭合电路
3、电压：（1）电压用字母U表示
（2）电压的单位是伏特，简称伏，符号为V；更大的单位有千伏、毫伏和微伏
换算关系式：1千伏=1000伏 1伏=1000毫伏 1毫伏=1000微伏
4、一些常见的电压值：A、一节干电池：1.5V B、对人体安全的电压：≤36V
C、照明电路电压：220V D、一只蓄电池：2V
5、电压的测量：电压表
电压表有三个接线柱，两个量程
使用：①必须把电压表并联在被测电路的两端②把电压表的正接线柱接在跟电源正极相连的那端③被测电压不能超过电压表的量程④允许电压表直接连入电源两极上测电源电压。
巩固
一、填空
1、直接用导线把电源两极连接起来的电路叫做 ，电源短路由于电路中的 过大会损坏 ，严重时会造成 。因此必须防止 。当用导线与小灯泡L1并联（导线连接在小灯泡L1的两端）则该电路为 。
2、电流从电源的正极流出,经过用电器流到负极,流过的路径只有一条的是 ，电流从电源的正极流出,经过用电器流到负极,电路中有分支,电流流过的路径有两条或两条以上的是 。
（开关和电流表可认为是导线，电压表可认为此处电路是开路。）
持续电流存在的条件是：除电路中有 外，电路还必须是 ，这两个条件缺一不可。
3、电流表的使用应注意如下注意事项：
正确选择量程：被测电流______超过电流表的量程，否则将损坏电流表，通常用______法选择量程，先迅速试触电流表______量程，指针偏转太小再换用较______量程。
电流表必须___ ___在被测电路中；
使电流从______流进，从______流出；
绝对不允许__ ___用电器而把电流表直接连到电源两极，否则电流表会因电流过_ _而烧坏。
读数时应“先看量程后读数”。
被测电路的电流强度为1.5安，用图所示的电流表去测量，应接______和______两个接线柱，在图中表示出来，并在图中画出指针的位置。
4、串并联电路的电流特点
串联电路的电流特点：___________________________数学表达式为_________________；
并联电路的电流特点：____________________________数学表达式为_________________。
5、研究影响导体电阻大小的因素
（1）要研究导体的电阻与 的关系时，当外界温度相同时应该控制导线的 和
两个因素不变，得出的结论是：当 相同时，
（2）要研究导体的电阻与 的关系时，当外界温度相同时应该控制导线的 和
两个因素不变，得出的结论是：当 相同时，
（3）要研究导体的电阻与 的关系时，当外界温度相同时应该控制导线的 和
两个因素不变，得出的结论是：当 相同时，
（4）当其它因素相同时，金属导体的电阻还与温度有关，温度越高、电阻越 。
6、滑动变阻器的原理
变阻器的原理是靠改变接入电路中的电阻丝的 来改变电阻大小。接入电路的电阻丝越 电阻越 。
如右图滑动变阻器接入电路的电阻丝是 段，当滑片P
向右移动时，接入电路的电阻丝长度变 ，电阻变 ，
电路中的电流 。
7、滑动变阻器的正确使用：
滑动变阻器的铭牌上标有“50，1A”字样，它表示的意义是什么？
滑动变阻器的连接
（1）接线时应“ ”，（2） 联在电路中，
（3）使用前应调到 处，（4）测量时，不能超过最大电流。
8、电压的作用
电源的作用是使电路存在一个稳定的 ，导体两端的 是导体中形成电流的必要条件。
持续电流存在的条件是：除电路中有 外，电路还必须是 ，这两个条件缺一不可。
9、正确使用电压表
①必须把电压表 在被测电路的两端 ②把电压表的正接线柱接在跟电源 极相连的那端
③被测电压不能超过电压表的 ④允许电压表 连入电源两极上测电源电压。
读出图4-41、4-42电压表的读数
10、串并联电路的电压特点
串联电路的电压特点：___________________________数学表达式为_________________；
并联电路的电压特点：____________________________数学表达式为_________________。
针对训练
1、.如图所示，当滑动变阻器滑片P向右移动的过程中，通过电阻R的电流变大，则电路与滑动变阻器的连接方式正确的是 ( )
A．a连C，b连D B．a连A，b连B
C．a连C，b连B D．a连A，b连D
2.在图甲的电路中，A2的示数为1.2A，A1示数如图乙所示。下列判断正确的是 ( )
A．通过L2的电流为0.5A
B．通过L2的电流为1.3A
C．通过L1的电流为0.7A
D．通过L1的电流为2.5A
3.如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为 ( )
A．1.2V，6V B．6V，1.2V
C．4.8V，1.2V D．1.2V，4.8V
4.电流表越精密，其内部电阻就越小，这样，当电流表 联接入电路中时，电路的电阻和电流都不会有明显的变化，可以忽略。但是，电流表的接入毕竟使电路有所变因此，测量是有误差的，由此引起电流的测量值应该比真实值略 （填“大”、“小”）。
5、如图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是( )
A.甲接电压表，乙接电流表 B.甲接电流表，乙接电压表
C.甲、乙都接电压表 D．甲、乙都接电流表
6.如图所示的电路图中，能用电压表正确测出灯L1两端电压的是 ( )
7.如图所示的电路，合上开关，小灯泡正常发光，若将小灯泡
和电流表的位置互换，则合上开关后的现象是 ( )
A．小灯泡不发光 B．小灯泡会烧坏
C．小灯泡仍正常发光 D．电压表和电流表都没有示数
8．如右图所示为某同学在实验室用电压表测电压时所设计的
一个电路图，下列有关此电路的说法中不正确的是（ ）
A、电压表不可能同时测得L1、L2两端的电压
B、S1和S2不能同时闭合，否则电路将短路
C、若S1和S2都断开，电压表示数为零
D、若在测得L1两端的电压后，只需断开S1闭合S2，就能直接测出L2 两端的电压
9、关于白炽灯丝的电阻，下列说法中不正确的是 ( )
A．灯丝发光时电阻大些 B．灯丝不工作时电阻为零
C．灯丝重新搭上后电阻减小 D．灯丝不工作时电阻较小
10.在温度一定的条件下，做“研究决定电阻大小的因素”的实验，采用了控制变量的方法．下表给出了实验中所用到的导体的情况，选择B、E导体进行对比，是为了研究导体电阻大小与 是否有关系；为了研究导体电阻与横截面积的关系，应选择的两根导体是D和 。(填导体的代号)
导体代号
A
B
C
D
E
F
长度／m
1.0
0.5
1.5
1.0
1.5
1.5
横截面积／mm2
1.2
0.8
1.0
0.6
0.8
1.0
材料
锰铜
钨
镍铬丝
锰铜
钨
锰铜
