第十五章过关训练

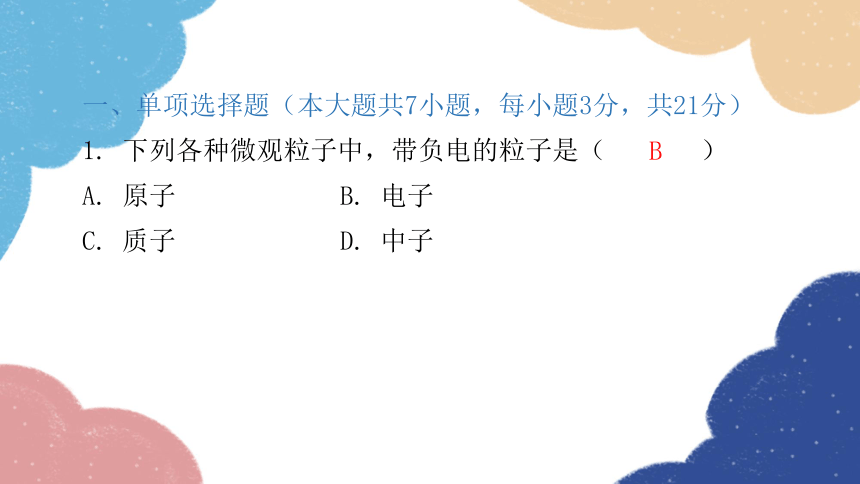

一、单项选择题（本大题共7小题，每小题3分，共21分）
1. 下列各种微观粒子中，带负电的粒子是（ ）
A. 原子 B. 电子
C. 质子 D. 中子
B

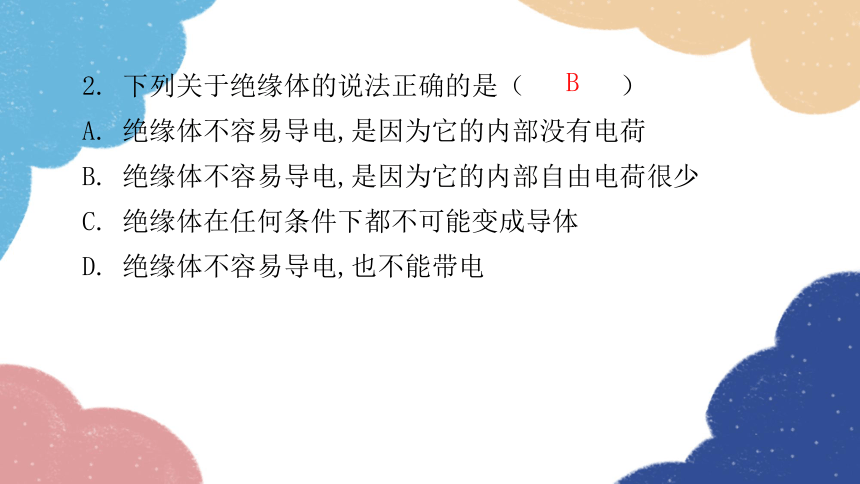

2. 下列关于绝缘体的说法正确的是（ ）
A. 绝缘体不容易导电,是因为它的内部没有电荷
B. 绝缘体不容易导电,是因为它的内部自由电荷很少
C. 绝缘体在任何条件下都不可能变成导体
D. 绝缘体不容易导电,也不能带电
B

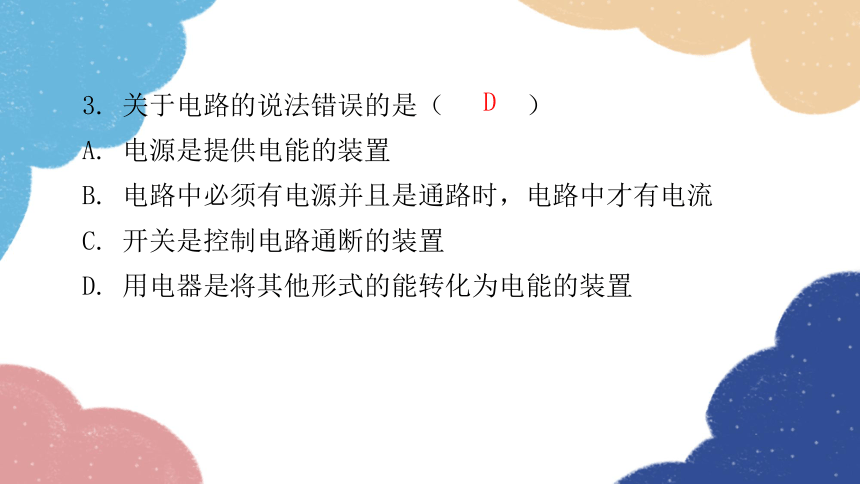

3. 关于电路的说法错误的是（ ）
A. 电源是提供电能的装置
B. 电路中必须有电源并且是通路时，电路中才有电流
C. 开关是控制电路通断的装置
D. 用电器是将其他形式的能转化为电能的装置
D
4. 如图15-1甲所示，两个验电器A和B，其中A带正电，B不带电。用手捏住塑料使铜棒同时接触验电器A和B的金属球，发现验电器A的金属箔张角变小，验电器B的金属箔张角变大（如图15-1乙）。下列说法正确的是（ ）
A. 铜棒中瞬间电流方向从A到B
B. 塑料是绝缘体，不能摩擦起电
C. A金属箔张角变小，说明它失去电子
D. B金属箔张角变大，说明两金属箔带
上异种电荷
A

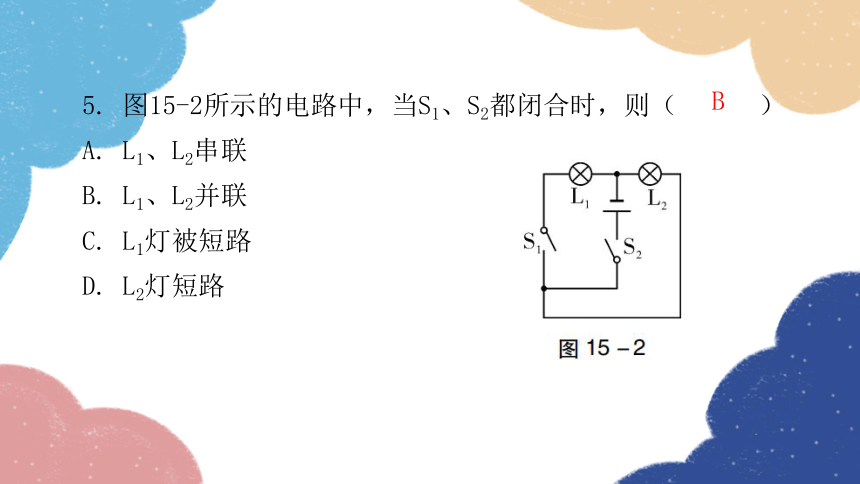

5. 图15-2所示的电路中，当S1、S2都闭合时，则（ ）
A. L1、L2串联
B. L1、L2并联
C. L1灯被短路
D. L2灯短路
B
6. 下面四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是（ ）
D

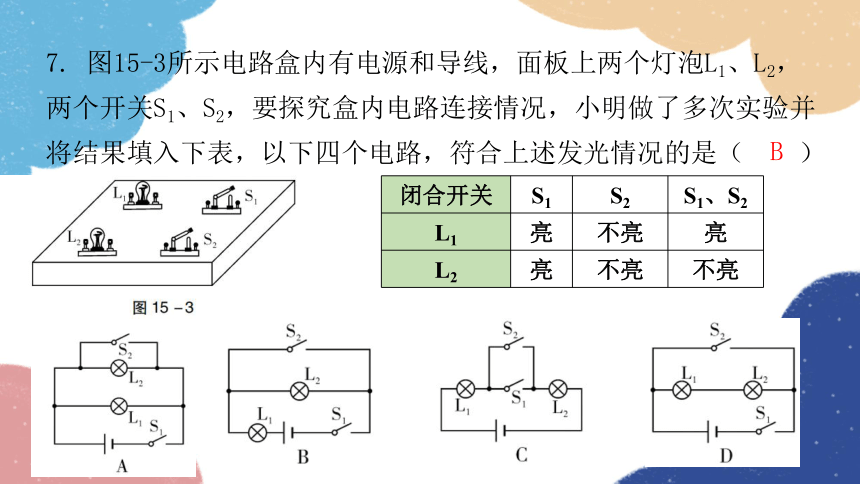

7. 图15-3所示电路盒内有电源和导线，面板上两个灯泡L1、L2，两个开关S1、S2，要探究盒内电路连接情况，小明做了多次实验并将结果填入下表，以下四个电路，符合上述发光情况的是（ ）
闭合开关 S1 S2 S1、S2
L1 亮 不亮 亮
L2 亮 不亮 不亮
B

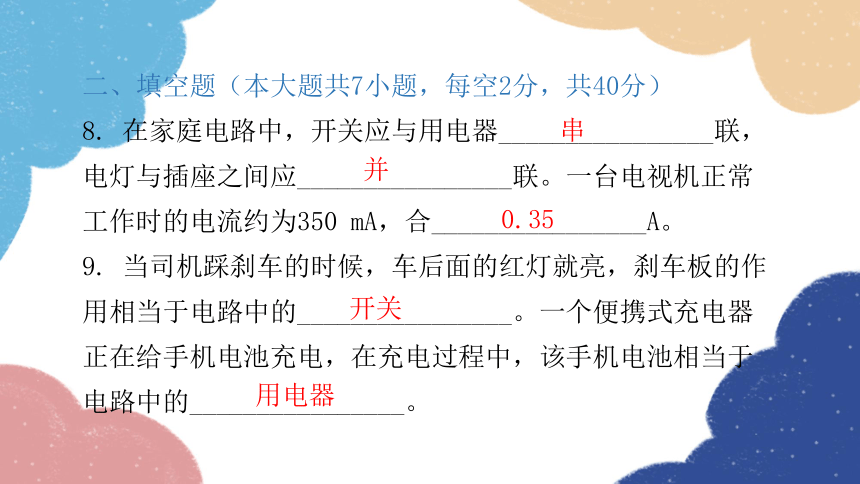

二、填空题（本大题共7小题，每空2分，共40分）
8. 在家庭电路中，开关应与用电器________________联，电灯与插座之间应________________联。一台电视机正常工作时的电流约为350 mA，合________________A。
9. 当司机踩刹车的时候，车后面的红灯就亮，刹车板的作用相当于电路中的________________。一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的________________。
串
并
0.35
开关
用电器

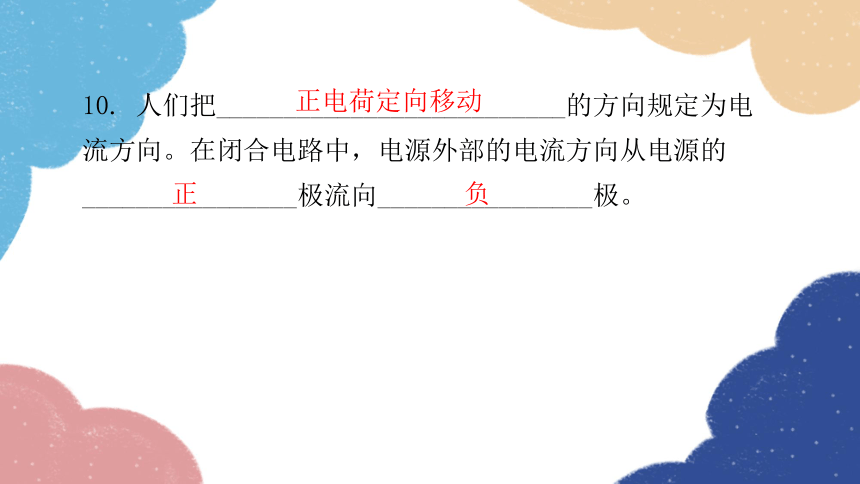

10. 人们把__________________________的方向规定为电流方向。在闭合电路中，电源外部的电流方向从电源的________________极流向________________极。
正电荷定向移动
正
负

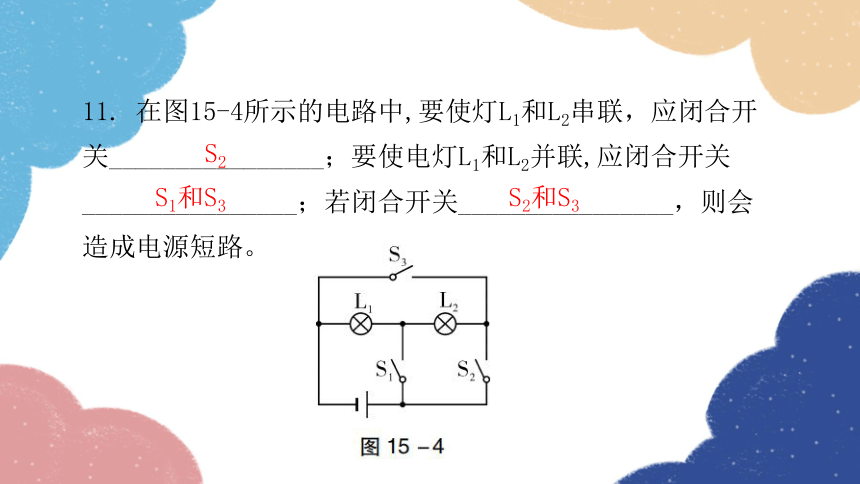

11. 在图15-4所示的电路中,要使灯L1和L2串联，应闭合开关________________；要使电灯L1和L2并联,应闭合开关________________；若闭合开关________________，则会造成电源短路。
S2
S1和S3
S2和S3
12. 使用电流表时应使其与被测电路________________（填“串联”或“并联”），并使电流从电流表的正接线柱________________（填“流入”或“流出”），如果在实验中，电流表接入了0～3 A量程，却错把读数按0～0.6 A量程读成0.18 A，则实际电流的大小是________________A。
串联
流入
0.9
13. 如图15-5所示，用丝绸摩擦过的玻璃棒由于________________电子而带正电。当玻璃棒接触验电器的金属球时，电子从_____________________________（填“从玻璃棒转移到金属球”或“从金属球转移到玻璃棒”）。验电器的金属箔张开是由于_____________________。
失去
从金属球转移到玻璃棒
同种电荷相互排斥
14. 发光二极管是电子电路的重要元件，电路符号为“ ”，它具有________________导电性，当电流从左端流入时，二极管处于导通状态；当电流从右端流入时，可视为二极管断路。如图15-6所示，灯L1、L2的连接方式是________________（填“串联”或“并联”）；当开关S闭合后，灯L2______________
（填“亮”或“不亮”）。
单向
并联
不亮
三、作图题（共6分）
15. （1）（3分）图15-7甲为某次实验实物图，请在图15-7乙的虚线框中画出其对应的电路图。
如答图15-1所示。
（2）（3分）请用笔画线代替导线将图15-8乙中各元件按图15-8甲所示连接完整（L1的电流是0.5 A，L2的电流是0.4 A）。
如答图15-2所示。
四、实验题(本大题共2小题，共20分)
16. （10分）某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律。所接电路图如图15-9甲所示，闭合开关后，两电流表的指针偏转情况分别如图15-9乙、丙所示。
（1）在连接电路时，开关应该先_______________，电流表A2的读数是________________。
（2）该同学发现电流表A1指针偏转较A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”，请你指出造成他判断错误的原因：____________________
______________________________________________。
断开
0.4 A
电流表A1和A2选
用的量程不同
（3）实验时发现：灯L2的亮度比灯L1的亮度大。则下列说法正确的是________________（填字母）。
A. 灯L2中的电流较大，所以灯L2更亮
B. 电流从电源正极出来先通过灯L2，所以灯L2更亮
C. 两灯中的电流相等，亮度不同是由于两灯规格不同所致
C
（4）另一位同学闭合开关后，发现灯L1发光，灯L2不发光。对此现象，同学们有以下几种猜想：
A. 灯L2灯丝断了；
B. 灯L2的灯座短路；
C. 灯L2也工作，但灯L2中的电流比灯L1中的电流小。
以上猜想可能正确的是________________（填序号）。
B
17. （10分）小钰连接了如图15-10所示的电路探究并联电路的电流规律。
实验次序 I1/A I2/A I/A
1 0.20 0.20 0.40
2 0.18 0.18 0.36
3 0.16 0.22 0.38
4 0.14 0.20 0.34
（1）同桌提醒小钰图中少连接了一个元件是___________，小钰改正后在实验过程中发现电流表指针向左偏转，原因是____________________________________________。
开关
电流表正负接线柱接反了
（2）上表中I1、I2、I分别为通过L1、L2和干路的电流，测量出表中的1、2组数据后，小钰得出了并联电路各支路电流相等的结论，不足之处是___________________________，改进实验后测出了表中3、4组所示的数据，经过分析后得出了并联电路中电流的普遍规律：________________（用I、I1、I2表示）。
选用的两灯泡的规格相同
I＝I1+I2
（3）在本实验中进行多次实验的主要目的是________________（填字母）。
A. 寻找普遍规律
B. 减小实验误差
A
五、计算题（共7分）
18. 如图15-11甲所示的电路，S闭合后电流表A1与A2的指针位置均如图15-11乙所示，则通过灯L1和L2的电流分别是多少？
解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L1支路的电流。因并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路电流，且两表指针偏转的位置相同，所以，电流表A1的量程为0～3 A，示数I＝1.7 A，电流表A2的量程为0～0.6 A，示数I1＝0.34 A，即通过灯L1的电流为0.34 A，通过L2的电流I2＝I-I1＝1.7 A-0.34 A＝1.36 A。
答：（略）
六、综合能力题（共6分）
19. 图15-12甲是安装在木板正面的部分电路，其中a、b、c、d是穿过木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个规格相同的小灯泡L1、L2。木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关S通电后，两灯都能正常发光。
（1）小业说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是__________联，否则是___________联。
（2）小桢在电源和开关之间串联接入电流表，闭合开关S，两灯亮，电流表示数如图15-12乙所示，可初步判断通过灯泡的电流可能是________________A，也可能是________________A。
并
串
0.24
0.12
（3）图15-12丙中，若闭合开关S，电流表测量的是________________（填“L1”“L2”或“干路”）的电流。请在图中移动一根导线，测量L1的电流。（在移动的导线上画“×”，并用笔画线代替导线连接正确的电路）
如答图15-4所示。
干路
