九年级物理欧姆定律电路计算题（无答案）

电路计算

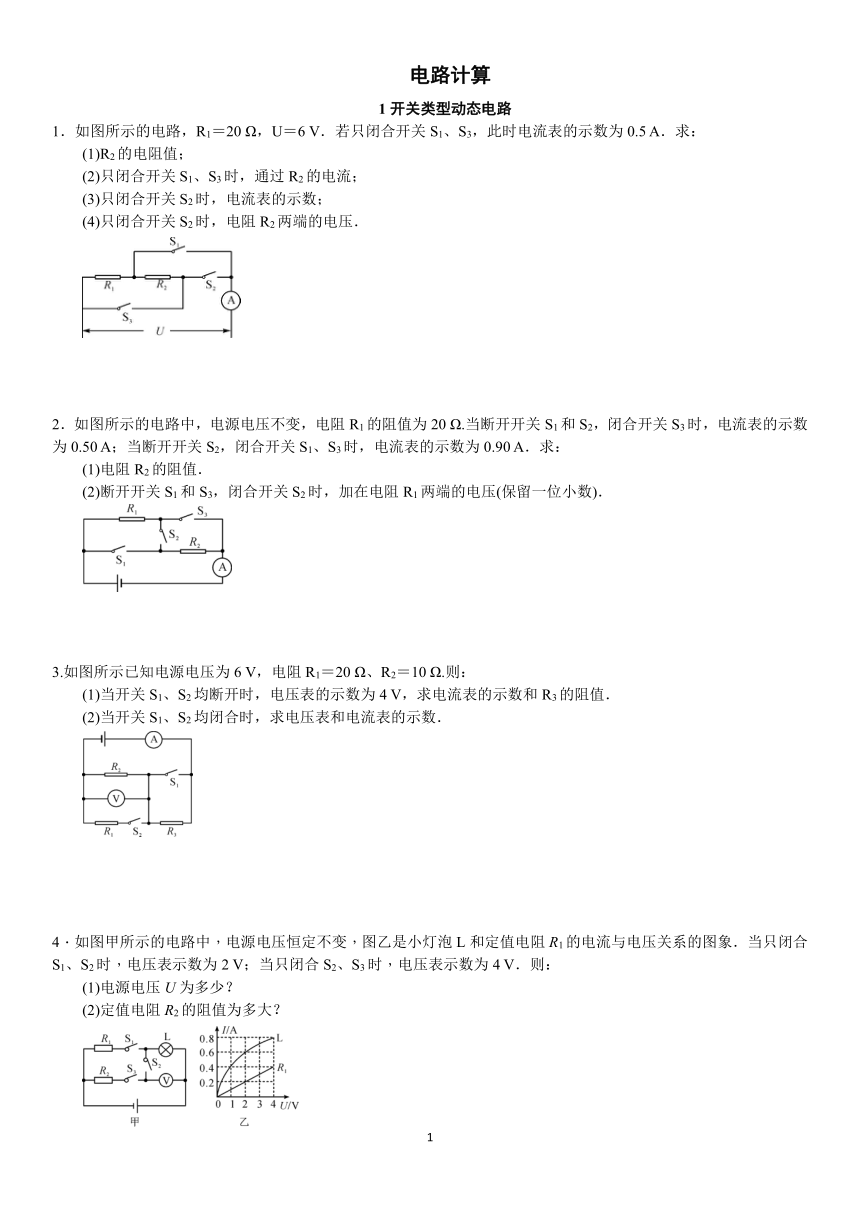

1开关类型动态电路
1．如图所示的电路，R1＝20 Ω，U＝6 V．若只闭合开关S1、S3，此时电流表的示数为0.5 A．求：
(1)R2的电阻值；
(2)只闭合开关S1、S3时，通过R2的电流；
(3)只闭合开关S2时，电流表的示数；
(4)只闭合开关S2时，电阻R2两端的电压．
2．如图所示的电路中，电源电压不变，电阻R1的阻值为20 Ω.当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50 A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.90 A．求：
(1)电阻R2的阻值．
(2)断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压(保留一位小数)．
3.如图所示已知电源电压为6 V，电阻R1＝20 Ω、R2＝10 Ω.则：
(1)当开关S1、S2均断开时，电压表的示数为4 V，求电流表的示数和R3的阻值．
(2)当开关S1、S2均闭合时，求电压表和电流表的示数．
4．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象．当只闭合S1、S2时，电压表示数为2 V；当只闭合S2、S3时，电压表示数为4 V．则：
(1)电源电压U为多少？
(2)定值电阻R2的阻值为多大？

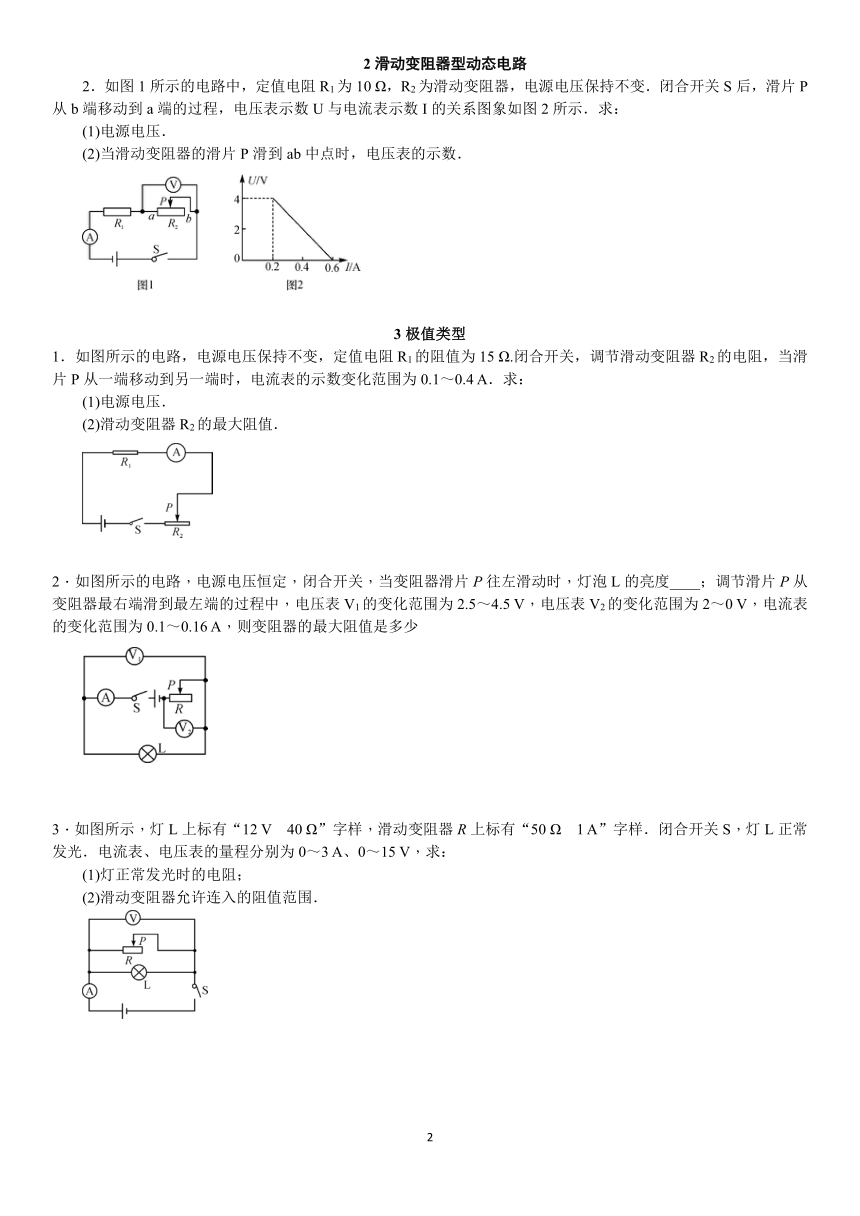

2滑动变阻器型动态电路
2．如图1所示的电路中，定值电阻R1为10 Ω，R2为滑动变阻器，电源电压保持不变．闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图2所示．求：
(1)电源电压．
(2)当滑动变阻器的滑片P滑到ab中点时，电压表的示数．
3极值类型
1．如图所示的电路，电源电压保持不变，定值电阻R1的阻值为15 Ω.闭合开关，调节滑动变阻器R2的电阻，当滑片P从一端移动到另一端时，电流表的示数变化范围为0.1～0.4 A．求：
(1)电源电压．
(2)滑动变阻器R2的最大阻值．
2．如图所示的电路，电源电压恒定，闭合开关，当变阻器滑片P往左滑动时，灯泡L的亮度____；调节滑片P从变阻器最右端滑到最左端的过程中，电压表V1的变化范围为2.5～4.5 V，电压表V2的变化范围为2～0 V，电流表的变化范围为0.1～0.16 A，则变阻器的最大阻值是多少
3．如图所示，灯L上标有“12 V　40 Ω”字样，滑动变阻器R上标有“50 Ω　1 A”字样．闭合开关S，灯L正常发光．电流表、电压表的量程分别为0～3 A、0～15 V，求：
(1)灯正常发光时的电阻；
(2)滑动变阻器允许连入的阻值范围．
　　　　　　　　　　

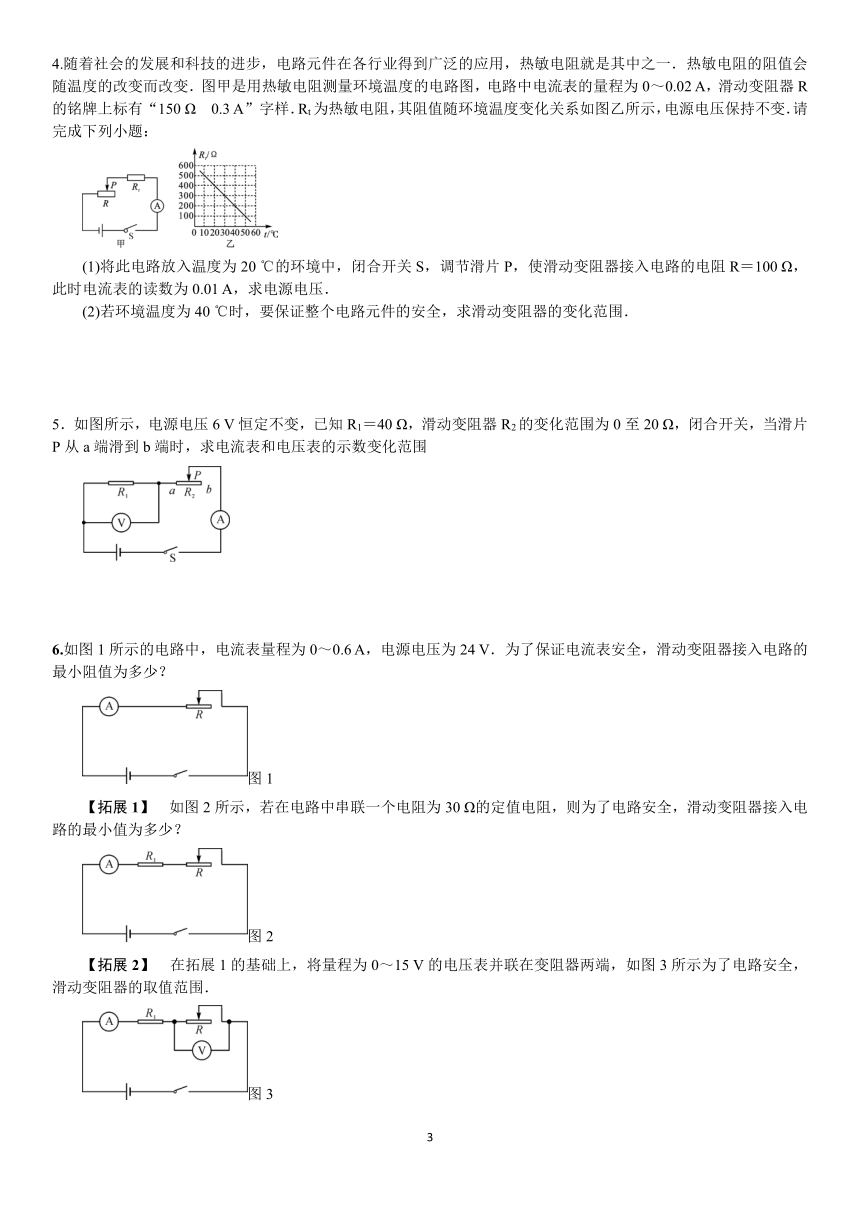

4.随着社会的发展和科技的进步，电路元件在各行业得到广泛的应用，热敏电阻就是其中之一．热敏电阻的阻值会随温度的改变而改变．图甲是用热敏电阻测量环境温度的电路图，电路中电流表的量程为0～0.02 A，滑动变阻器R的铭牌上标有“150 Ω　0.3 A”字样．Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变．请完成下列小题：
(1)将此电路放入温度为20 ℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R＝100 Ω，此时电流表的读数为0.01 A，求电源电压．
(2)若环境温度为40 ℃时，要保证整个电路元件的安全，求滑动变阻器的变化范围．
5．如图所示，电源电压6 V恒定不变，已知R1＝40 Ω，滑动变阻器R2的变化范围为0至20 Ω，闭合开关，当滑片P从a端滑到b端时，求电流表和电压表的示数变化范围
6.如图1所示的电路中，电流表量程为0～0.6 A，电源电压为24 V．为了保证电流表安全，滑动变阻器接入电路的最小阻值为多少？
图1
【拓展1】　如图2所示，若在电路中串联一个电阻为30 Ω的定值电阻，则为了电路安全，滑动变阻器接入电路的最小值为多少？
图2
【拓展2】　在拓展1的基础上，将量程为0～15 V的电压表并联在变阻器两端，如图3所示为了电路安全，滑动变阻器的取值范围．
图3
4方程组类型
如图所示，设电源电压保持不变，R0＝10 Ω.当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3 A，移动滑片P至b端时，电流表的示数为0.2 A．则电源电压U与滑动变阻器的最大阻值R分别是多少？
5实际应用型
为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1＝5 Ω，电源电压恒为4.5 V，R2的规格为“15 Ω　0.5 A”，电压表量程为0～3 V，电流表量程为0～0.6 A.
(1)R1在电路中的作用是____．
(2)当R2接入电路中的电阻为6.25 Ω时，电压表的示数为多大？
(3)为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是多少？
“光强”是表示光的强弱程度的科学量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉(cd)．如图甲为光敏电阻的实物和元件符号，图乙为某种光敏电阻的阻值R与光强E的关系图，图丙为小金利用这种光敏电阻所设计的电路．已知电源电压为6 V，小灯泡L标有“6 V　1 A”字样，灯丝的电阻随温度的变化而变化．
(1)光敏电阻的阻值随着光强的增大而__减小__，当光强为3 cd时，光敏电阻的阻值为__6__Ω__．
(2)求小灯泡正常发光时的电阻．
(3)光敏电阻接收光强为3 cd时，闭合开关S，测得电路中的电流为0.6 A，此时小灯泡的电阻为多少？
如图甲所示，实验小组的同学设计了一种测量温度的电路．已知电源电压为6 V且保持不变，R0是定值电阻，Rt是热敏电阻，其阻值随温度变化的图象如图乙所示．电流表采用“0～0.3 A”的量程．
(1)当环境温度是40 ℃时，电流表的示数为0.2 A，求此时Rt两端的电压及R0的电阻值．
(2)该电路能测量的最高温度是多少？
空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数A划分的．某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图．已知电源电压U＝18 V，电压表量程为0～15 V，定值电阻R0的阻值为100 Ω，气敏电阻阻值R与A的关系为R＝×103 Ω.
空气质量 指数A 0～50 51～ 100 101～ 150 151～ 200 201～ 300 ＞300
空气质量 等级 优 良 轻度 污染 中度 污染 重度 污染 严重 污染
(1)通过计算，判断电压表示数为10 V时对应的空气质量等级．
(2)更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A＝400，则更换后的定值电阻R0′的阻值应为多大？
交通法规禁止酒后驾驶，为加强检查力度，酒精测试仪被广泛应用．如图甲所示是酒精测试仪简化的工作电路，已知电源电压U＝4V，定值电阻R0＝2 Ω.图中酒精气体传感器电阻R1的阻值随酒精气体浓度的变化关系如图乙所示，电压表示数的变化对应了不同的酒精气体浓度．以酒精气体浓度≥0.2 mg/mL为酒驾判断标准，求：
(1)当被检者的酒精气体浓度为0时，电压表的示数？
(2)当电压表的示数为2 V时，被检者是否为酒驾？
如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6 V且保持不变．
(1)当托盘为空时，R2电阻为__ __；
(2)若托盘为空时，电流表示数为I1＝0.01 A，求定值电阻R1的阻值；
(3)若放入某物体后，电流表示数为I2＝0.02 A，求该物体的质量大小．
