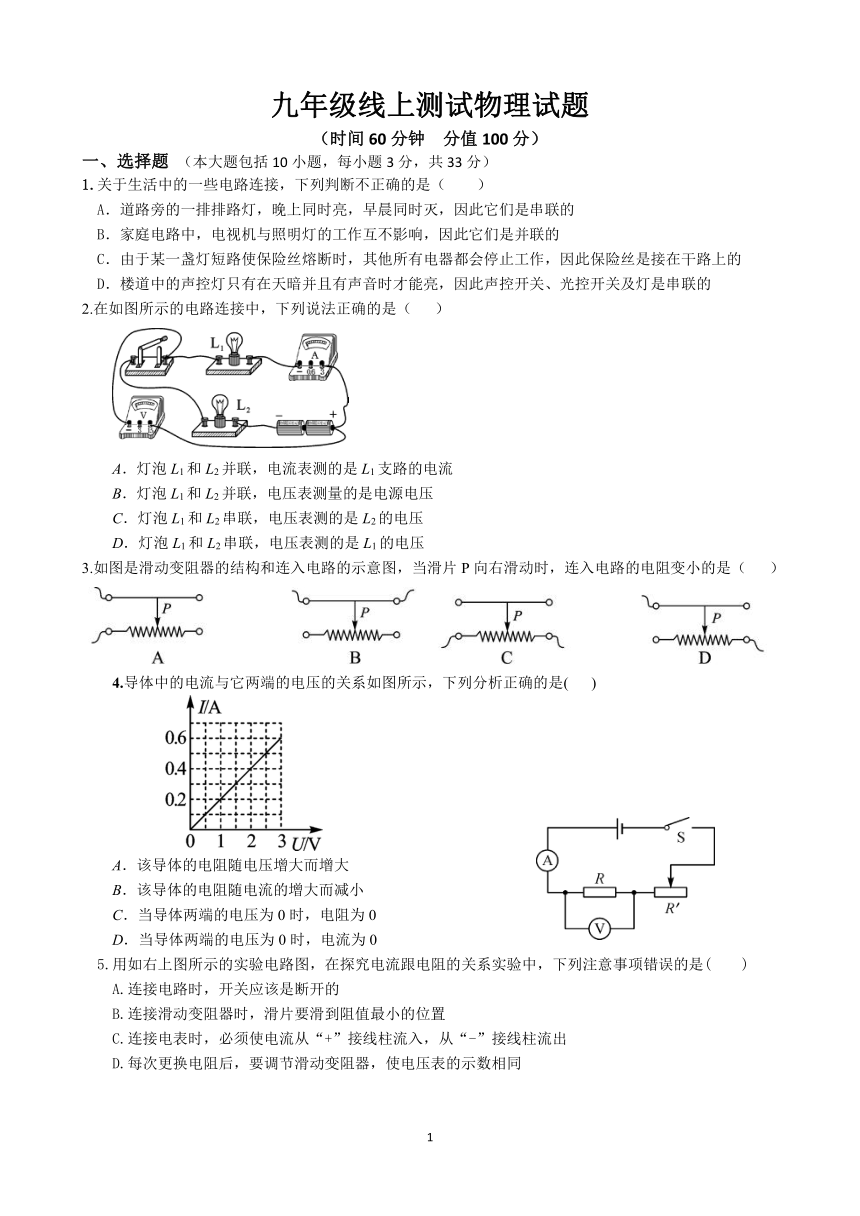

九年级线上测试物理试题
（时间 60 分钟 分值 100分）
一、选择题 （本大题包括 10 小题，每小题 3 分，共 33 分）
1.关于生活中的一些电路连接，下列判断不正确的是（ ）
A．道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的
B．家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的
C．由于某一盏灯短路使保险丝熔断时，其他所有电器都会停止工作，因此保险丝是接在干路上的
D．楼道中的声控灯只有在天暗并且有声音时才能亮，因此声控开关、光控开关及灯是串联的
2.在如图所示的电路连接中，下列说法正确的是（ ）
A．灯泡 L1和 L2并联，电流表测的是 L1支路的电流
B．灯泡 L1和 L2并联，电压表测量的是电源电压
C．灯泡 L1和 L2串联，电压表测的是 L2的电压
D．灯泡 L1和 L2串联，电压表测的是 L1的电压
3.如图是滑动变阻器的结构和连入电路的示意图，当滑片 P向右滑动时，连入电路的电阻变小的是（ ）
4.导体中的电流与它两端的电压的关系如图所示，下列分析正确的是( )
A．该导体的电阻随电压增大而增大
B．该导体的电阻随电流的增大而减小
C．当导体两端的电压为 0时，电阻为 0
D．当导体两端的电压为 0时，电流为 0
5.用如右上图所示的实验电路图，在探究电流跟电阻的关系实验中，下列注意事项错误的是( )
A.连接电路时，开关应该是断开的
B.连接滑动变阻器时，滑片要滑到阻值最小的位置
C.连接电表时，必须使电流从“+”接线柱流入，从“-”接线柱流出
D.每次更换电阻后，要调节滑动变阻器，使电压表的示数相同
1

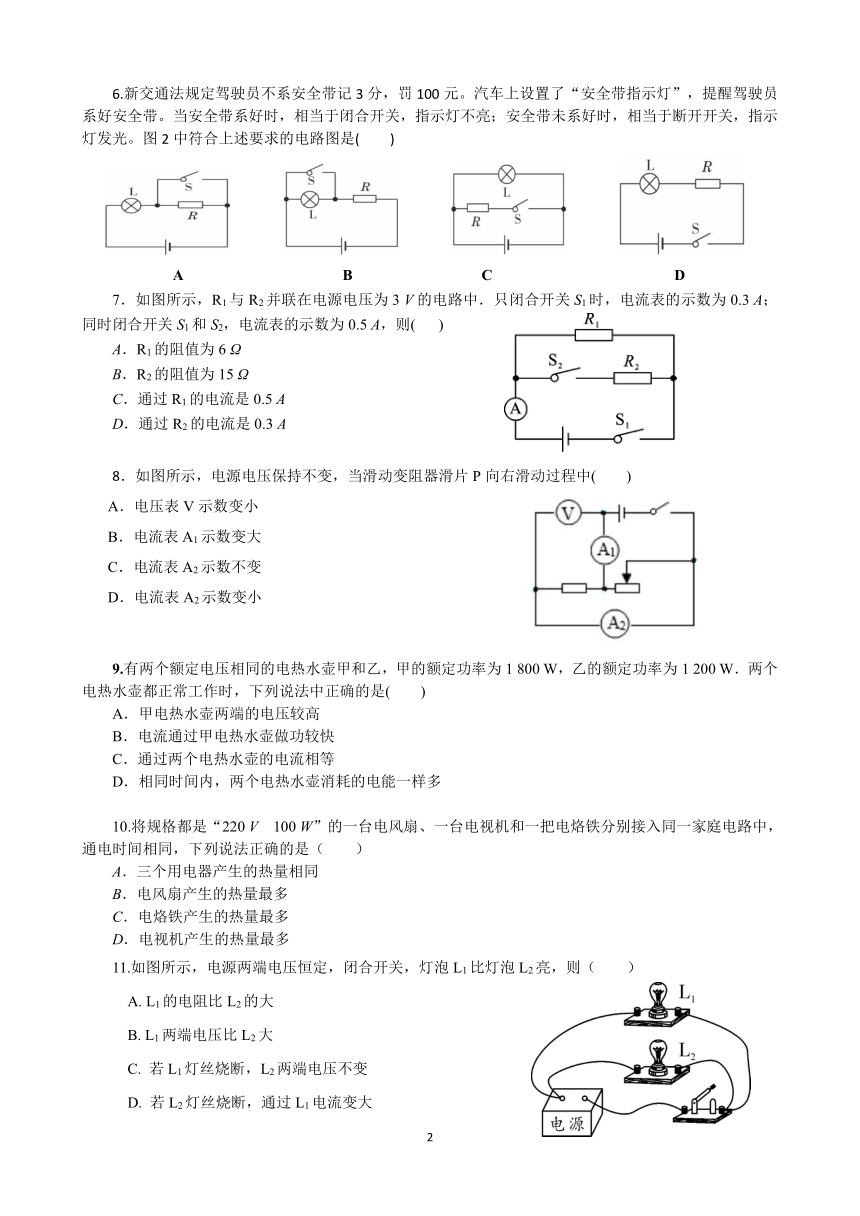

6.新交通法规定驾驶员不系安全带记 3 分，罚 100 元。汽车上设置了“安全带指示灯”，提醒驾驶员
系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示
灯发光。图 2 中符合上述要求的电路图是( )
A B C D
7．如图所示，R1与 R2并联在电源电压为 3 V的电路中．只闭合开关 S1时，电流表的示数为 0.3 A；
同时闭合开关 S1和 S2，电流表的示数为 0.5 A，则( )
A．R1的阻值为 6 Ω
B．R2的阻值为 15 Ω
C．通过 R1的电流是 0.5 A
D．通过 R2的电流是 0.3 A
8．如图所示，电源电压保持不变，当滑动变阻器滑片 P向右滑动过程中( )
A．电压表 V示数变小
B．电流表 A1示数变大
C．电流表 A2示数不变
D．电流表 A2示数变小
9.有两个额定电压相同的电热水壶甲和乙，甲的额定功率为 1 800 W，乙的额定功率为 1 200 W．两个
电热水壶都正常工作时，下列说法中正确的是( )
A．甲电热水壶两端的电压较高
B．电流通过甲电热水壶做功较快
C．通过两个电热水壶的电流相等
D．相同时间内，两个电热水壶消耗的电能一样多
10.将规格都是“220 V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，
通电时间相同，下列说法正确的是（ ）
A．三个用电器产生的热量相同
B．电风扇产生的热量最多
C．电烙铁产生的热量最多
D．电视机产生的热量最多
11.如图所示，电源两端电压恒定，闭合开关，灯泡 L1比灯泡 L2亮，则（ ）
A. L1的电阻比 L2的大
B. L1两端电压比 L2大
C. 若 L1灯丝烧断，L2两端电压不变
D. 若 L2灯丝烧断，通过 L1电流变大
2

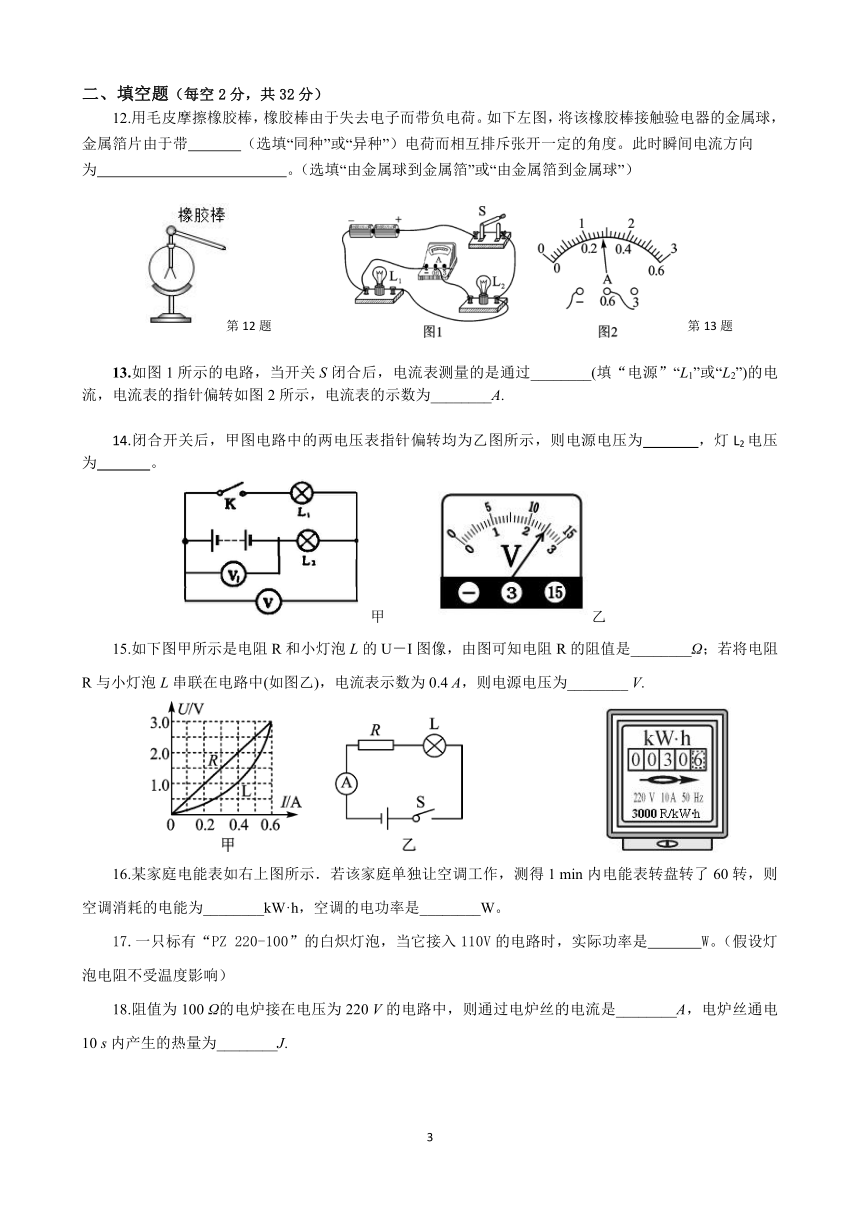

二、填空题（每空 2分，共 32 分）
12.用毛皮摩擦橡胶棒，橡胶棒由于失去电子而带负电荷。如下左图，将该橡胶棒接触验电器的金属球，
金属箔片由于带 （选填“同种”或“异种”）电荷而相互排斥张开一定的角度。此时瞬间电流方向
为 。（选填“由金属球到金属箔”或“由金属箔到金属球”）
第 12题 第 13题
13.如图 1所示的电路，当开关 S闭合后，电流表测量的是通过________(填“电源”“L1”或“L2”)的电
流，电流表的指针偏转如图 2所示，电流表的示数为________A.
14.闭合开关后，甲图电路中的两电压表指针偏转均为乙图所示，则电源电压为 ，灯 L2电压
为 。
甲 乙
15.如下图甲所示是电阻 R和小灯泡 L的 U－I图像，由图可知电阻 R的阻值是________Ω；若将电阻
R与小灯泡 L串联在电路中(如图乙)，电流表示数为 0.4 A，则电源电压为________ V.
16.某家庭电能表如右上图所示．若该家庭单独让空调工作，测得 1 min 内电能表转盘转了 60转，则
空调消耗的电能为________kW·h，空调的电功率是________W。
17.一只标有“PZ 220-100”的白炽灯泡，当它接入 110V 的电路时，实际功率是 W。（假设灯
泡电阻不受温度影响）
18.阻值为 100 Ω的电炉接在电压为 220 V的电路中，则通过电炉丝的电流是________A，电炉丝通电
10 s内产生的热量为________J.
3
19.如图所示的电路中，已知电阻 R1∶R2=1∶3。如果甲、乙两表均为电压表，当开关 S 闭合时，R1与
R2的连接方式是 联，此时，两表的示数之比 U 甲∶U 乙= ；如果甲、乙两表均为电流表，当开
关 S断开时，两表的示数之比 I 甲∶I 乙= 。
三、实验题（每空 2分，共 22 分）
20．（6 分）甲为探究并联电路电流规律的实验电路图．
位置 A B C
电流(A) 0.18 0.18 0.36
(1)若要测量干路电流，则电流表应串联在甲图中的________(填“A”“B”或“C”)处．
(2)若要测量 A处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合
开关，发现指针又偏向图乙位置，其原因是____________________．
(3)纠正(2)中错误后，测出 A、B、C三处的电流值如表，由此得出结论：并联电路中，干路电流等于
各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是：______________.(写
出一条)
21．（16 分）物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡（额定电压为 2.5V）、
电流表(0～0.6 A 0～3 A)、电压表(0～3 V 0～15 V)、开关、两节干电池、滑动变阻器、导线若干。
下图为该小组连接的实物图。
（1）请指出实物图连接的两处错误。
①
②
（2）正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如下图
所示，电流表示数为 A，则小灯泡电阻为 。（计算结果保留一位小数）
4
（3）改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下
的电阻值，数据处理表格如下所示，其中有一处是不恰当的,这一处是 ，原因
是 。
实验次数 电压/V 电流/A 电阻/Ω 平均电阻/Ω
1 1.0 0.17 5.9
2 1.4 0.18 7.8
7.7
3 1.8 0.22 8.2
4 2.0 0.23 8.7
（4）该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器滑片使电压表示数为
V，若此时电流表示数为 0.25A，则小灯泡的额定功率为 W。
四.计算题（本大题包括 1 小题，共 13 分。解答时应写出必要的文字说明、公式和重要的演算步骤，只写
出最后答案的不能得分）
22.小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如表。电吹风在额定电压下工作，请
解答如下问题：
冷风时：110W
额定功率
热风时：990W
额定电压 220V
（1）当电吹风吹冷风时，正常工作 5min消耗电能是多少？
（2）选择开关调到 B C触点时，电吹风吹冷风，此时通过电动机的电流是多大？
（3）选择开关调到 AB触点时，电动机和电热丝同时工作，电吹风吹热风，求电热丝正常工作时的电
阻；
（4）电热丝正常工作 10分钟产生的热量是多少。
5
九年级线上测试物理试题 答题卡
一、选择题（本大题包括 10 小题，每小题 3 分，共 33 分。）
1-5 6-10 11
二、填空题（每空 2分，共 32 分）
12.
13. 14.
15. 16.
17. 18.
19.
三、实验题（每空 2分，共 22 分）
20. （1）
（2）
（3）
21. （1）① ②
（2）
（3）
（4）
四.计算题（本大题包括 1 小题，共 13 分）
22.
