第十六章 电压 电阻
第1节 电 压

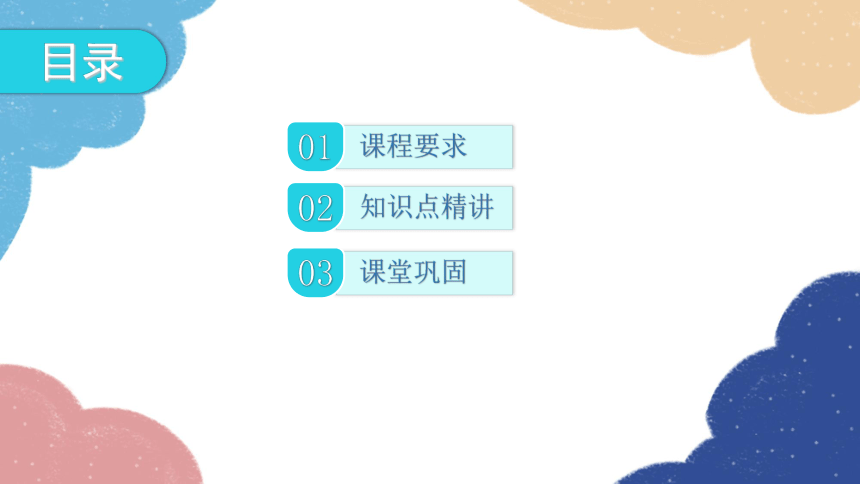

目录
01
课程要求
02
知识点精讲
03
课堂巩固
课程要求
1. 初步认识电压,知道电压的作用及电源是提供电压的装置。
2. 知道电压的单位及其换算关系，记住干电池及家庭电路电压值。
3. 认识电压表，了解电压表的用途与符号，会正确使用电压表测量电压。
知识点精讲

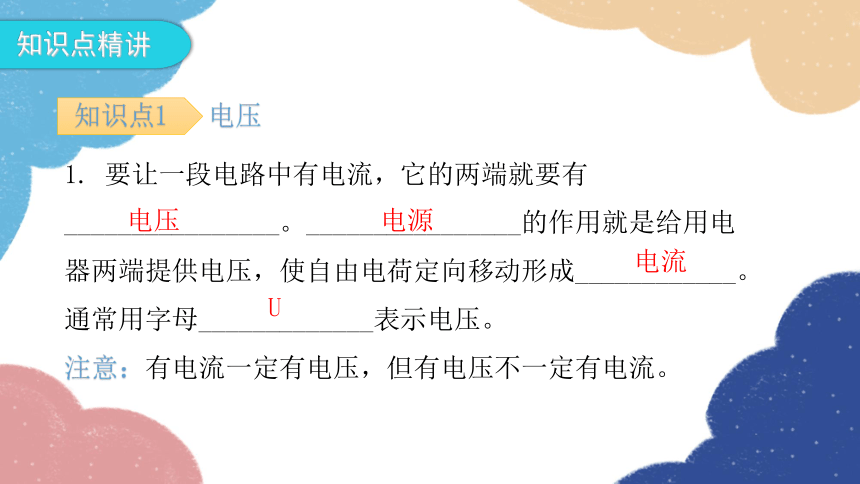

1. 要让一段电路中有电流，它的两端就要有________________。________________的作用就是给用电器两端提供电压，使自由电荷定向移动形成____________。通常用字母_____________表示电压。
注意：有电流一定有电压，但有电压不一定有电流。
知识点1 电压
电压
电源
电流
U

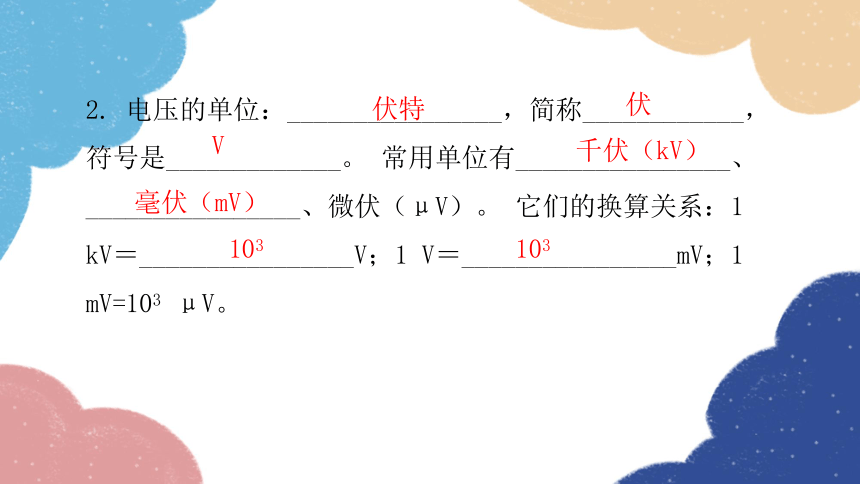

2. 电压的单位：________________，简称____________，符号是_____________。 常用单位有________________、________________、微伏（μV）。 它们的换算关系：1 kV＝________________V；1 V＝________________mV；1 mV=103 μV。
伏特
伏
V
千伏（kV）
毫伏（mV）
103
103

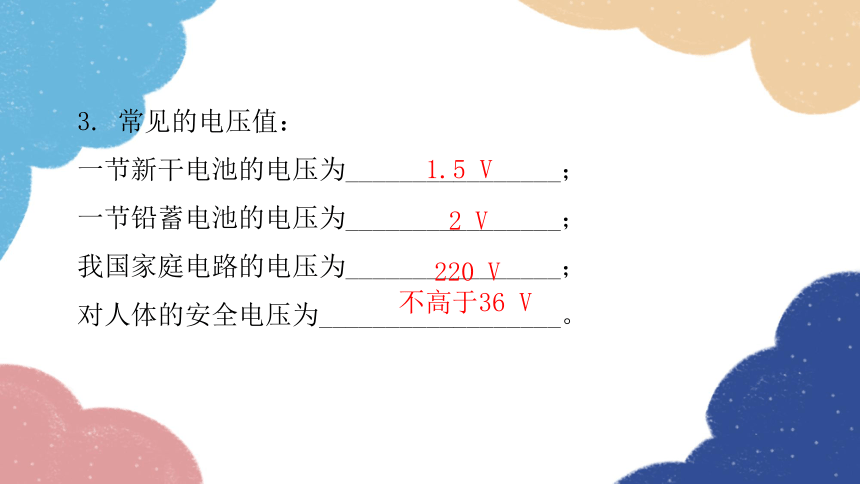

3. 常见的电压值：
一节新干电池的电压为________________；
一节铅蓄电池的电压为________________；
我国家庭电路的电压为________________；
对人体的安全电压为__________________。
1.5 V
2 V
220 V
不高于36 V

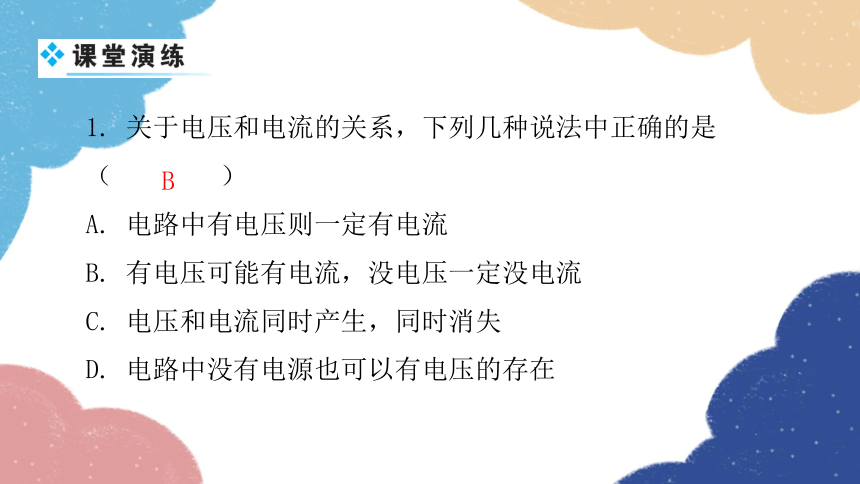

1. 关于电压和电流的关系，下列几种说法中正确的是（ ）
A. 电路中有电压则一定有电流
B. 有电压可能有电流，没电压一定没电流
C. 电压和电流同时产生，同时消失
D. 电路中没有电源也可以有电压的存在
B

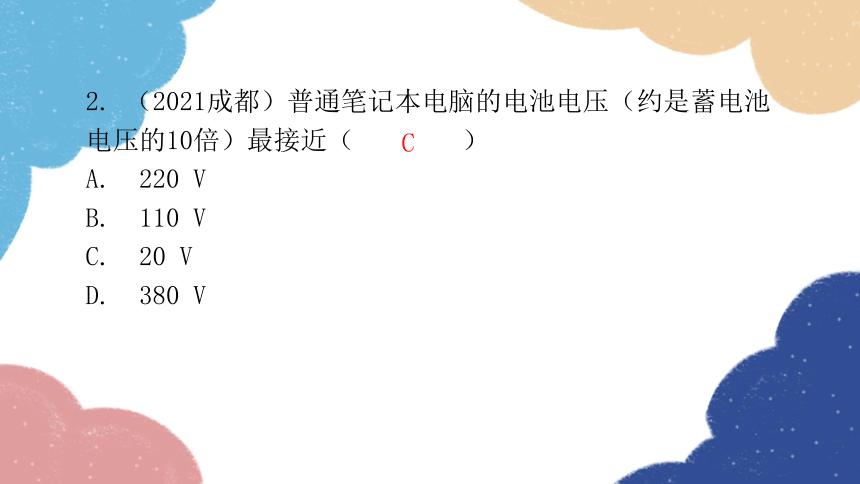

2. （2021成都）普通笔记本电脑的电池电压（约是蓄电池电压的10倍）最接近（ ）
A. 220 V
B. 110 V
C. 20 V
D. 380 V
C

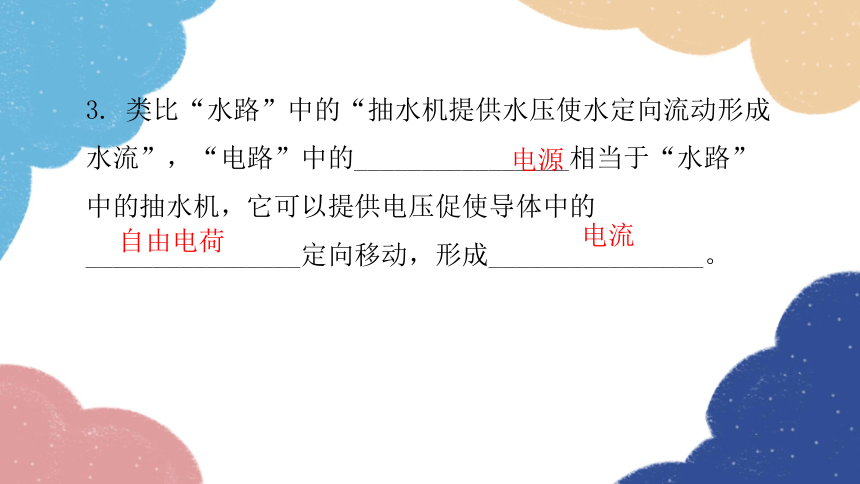

3. 类比“水路”中的“抽水机提供水压使水定向流动形成水流”，“电路”中的________________相当于“水路”中的抽水机，它可以提供电压促使导体中的________________定向移动，形成________________。
电源
自由电荷
电流
4. （1）我国工业用电电压为0.38 kV=____________V。
（2）手机电池的电压为3.7 V=________________mV。
（3）铅蓄电池的电压为_____________V=2×106 μV。
380
3 700
2
思路点拨：
1. 电压是电路产生电流的原因。电压可以理解为“压力”，自由电荷在“压力”作用下开始定向移动，形成电流。
2. 自由电荷存在于导体中，在电压作用下定向移动，自由电荷不是由电压创造的。
3. 解题时要理解电压、电流、自由电荷之间的关系，即自由电荷由导体提供，电压使自由电荷定向移动，自由电荷定向移动形成电流。
知识点2 电压的测量
4. 认识电压表：
（1）电压表的作用是测量电压大小，在电路中的符号是 。
（2）学生用的电压表有三个接线柱，两个量程（0～
3 V，分度值为0.1 V；0～15 V，分度值为0.5 V）。
5. 电压表的连接与使用：
(1)使用前要对电压表进行________________，弄清量程和________________。
(2)电压表连接时必须与被测用电器________________。
(3)接线时要根据所测电压的大小选择合适的________________；在不知被测电压值大约值的情况下，可采用“________________法”来确定。
调零
分度值
并联
量程
试触
(4)“+”接线柱靠近电源________________极，
“-”接线柱靠近电源________________极。
(5)电压表________________直接接到电源的两端。
正
负
可以
5. 如下图所示用电压表测灯L两端电压连接正确的是( )
D
6. 如图16-1-1所示，在“○”处接入电流表或电压表，使L1与L2串联。则下列做法正确的是（ ）
A. a为电流表，b为电流表
B. a为电压表，b为电流表
C. a为电流表，b为电压表
D. a为电压表，b为电压表
B
7. 如图16-1-2所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。 观察电压表的接线和指针偏转可知：锌片是盐水电池的________________极，电池的电压为________________V。
负
0.6
8. 同学们在物理实验的实践中总结了将电压表接入电路中可能出现的现象，并归纳如下，请你根据列举的现象说出原因:
（1）指针不动，说明电路中有________________路或电压表接在________________的两端。
（2）指针反偏，说明___________________________。
断
导线
电压表的正、负接线柱接反了
（3）指针偏转到最大刻度或偏转角度太小，说明___________________________________________。
电压表的量程选小了或选大了
思路点拨：
1. 电压表使用时要：调零、并联、“+”进“-”出。
2. 电压表测量对象的判断：去掉电源后，电压表与什么用电器构成一个回路，测的就是什么用电器两端的电压（特殊情况：电压表直接和电源、开关、灯泡串联成一个回路，此时电路中电流几乎为0，灯泡不亮，电压表测的是电源电压）。
3. 电压表与电流表：（1）电压表在不超量程时允许接在电源两端，而电流表绝对不允许接在电源两端。
（2）电压表要与用电器并联，由于流过电压表的电流极小，当它串联在某支路中，该支路相当于“断路”，分析电路时可把电压表先去掉；电流表要与用电器串联，它在电路中相当于一根导线，分析电路时可把电流表换成导线。（3）无论电压表还是电流表，只要有示数，就说明其与电源能形成通路。
课堂巩固
1. 90 mV等于（ ）
A. 9×105 μV
B. 9×105 kV
C. 9×10-2 V
D. 9×10-3 V
C
2. 现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。 下列有关常见电压值的表述错误的是（ ）
A. 一节干电池的电压是1.5 V
B. 家庭电路的电压是220 V
C. 手机电池的电压是3.7 V
D. 对人体安全的电压是36 V
D
3. 如图16-1-3所示的电路中，当开关S闭合时，电压表测的是（ ）
A. 灯L2两端的电压
B. 电源的电压
C. 灯Ll两端的电压
D. 灯L2和电源两端的电压
C
4. 某同学连接了如图16-1-4所示的电路，闭合开关后，发现小灯泡L1、L2都不亮，电流表、电压表均无示数，则故障原因可能是（ ）
A. L1断路
B. L1短路
C. L2断路
D. L2短路
C
5. 如图16-1-5所示的两个电压表,它们的读数分别为
U甲=________________,U乙=________________。
2.5 V
11 V
6. 用笔画线代替导线将图16-1-6的实物图连接起来，使电压表能测出小灯泡两端的电压。
如答图16-1-1所示。
