认识简单机械（第一课时）

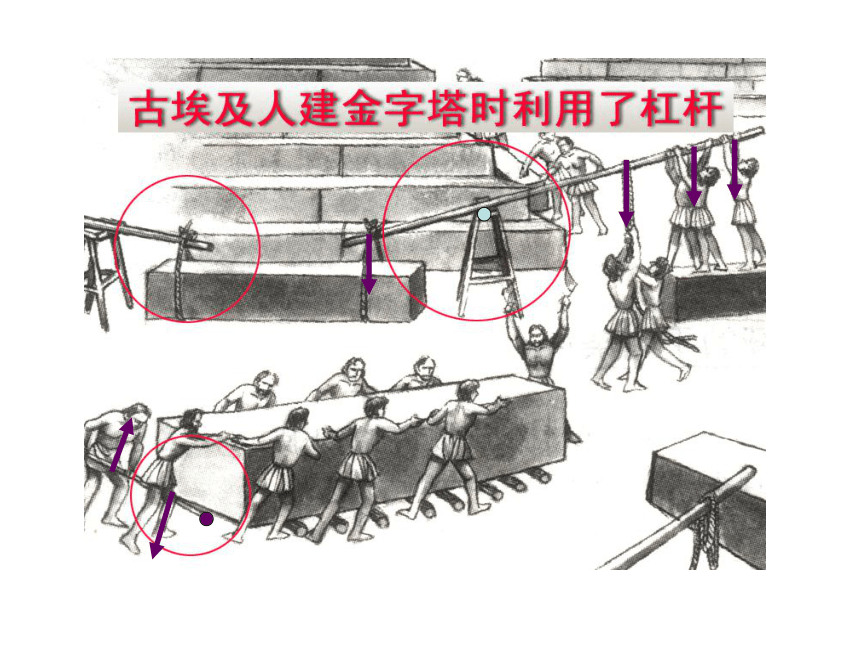

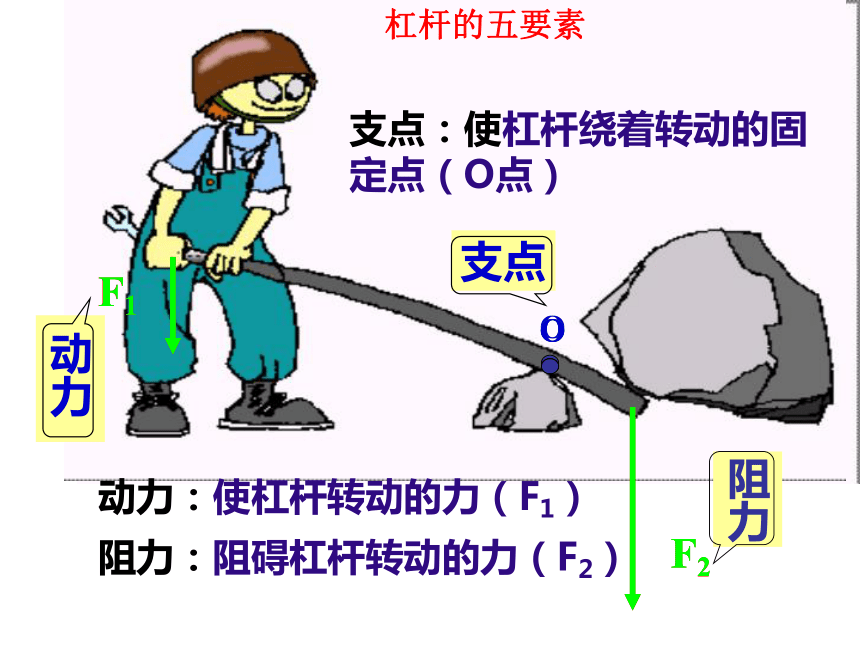

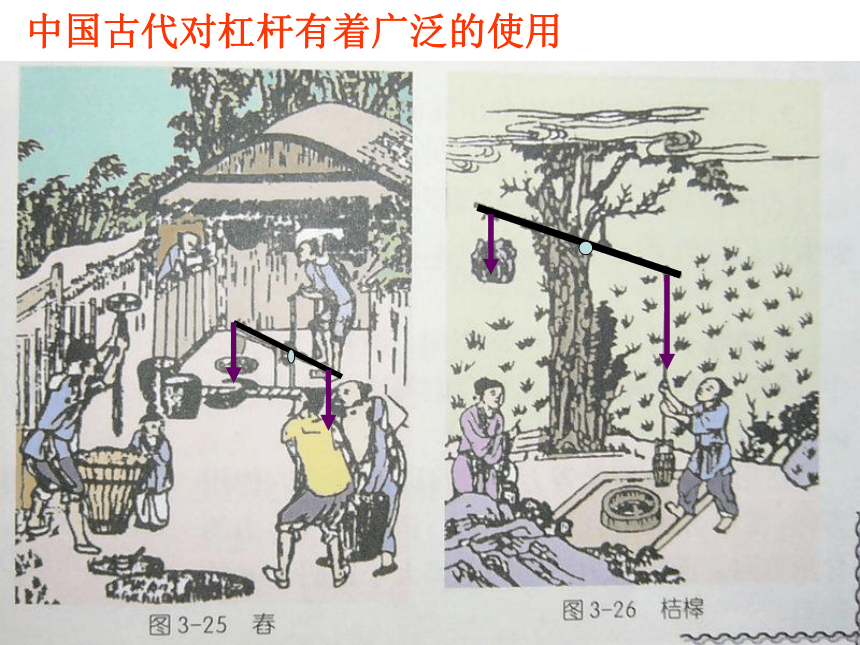

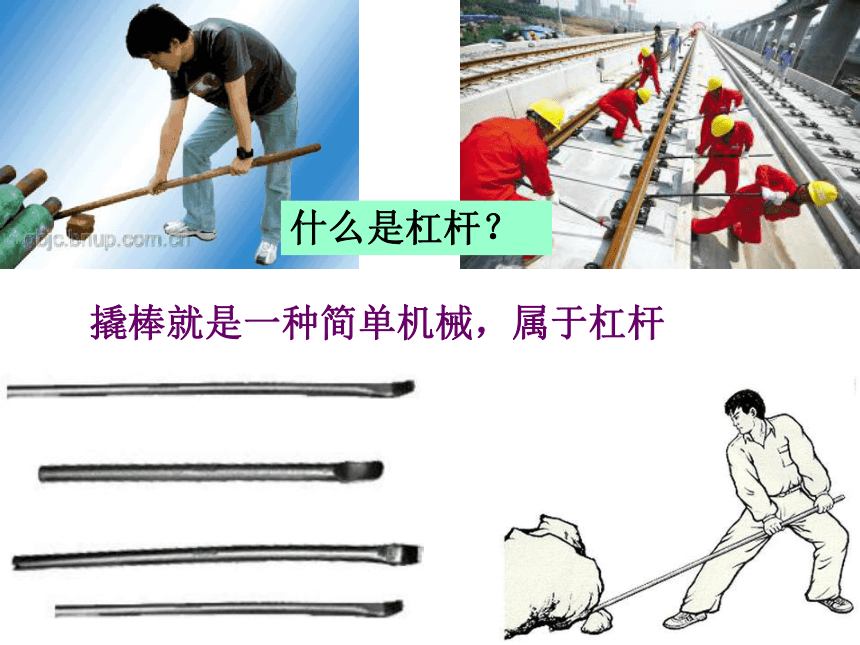

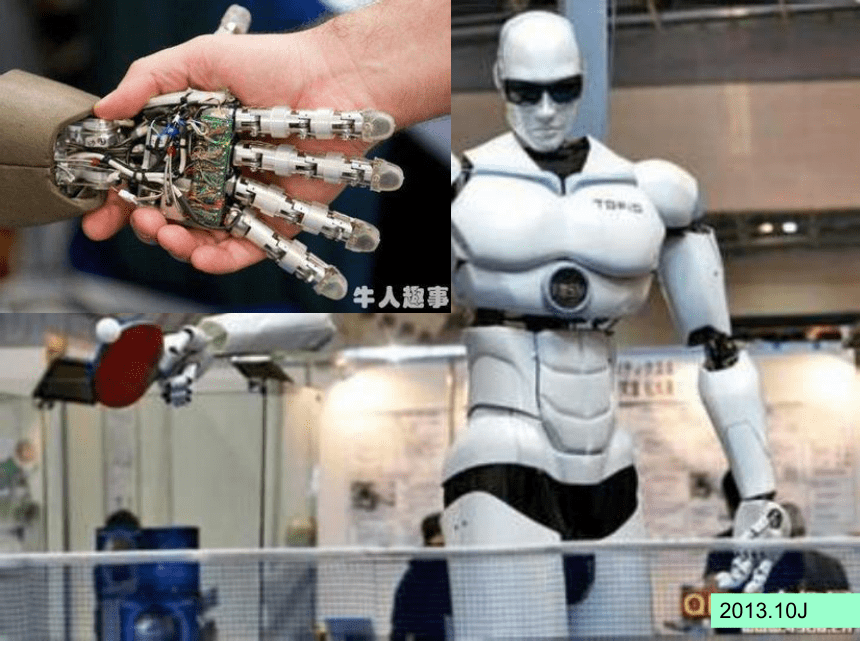

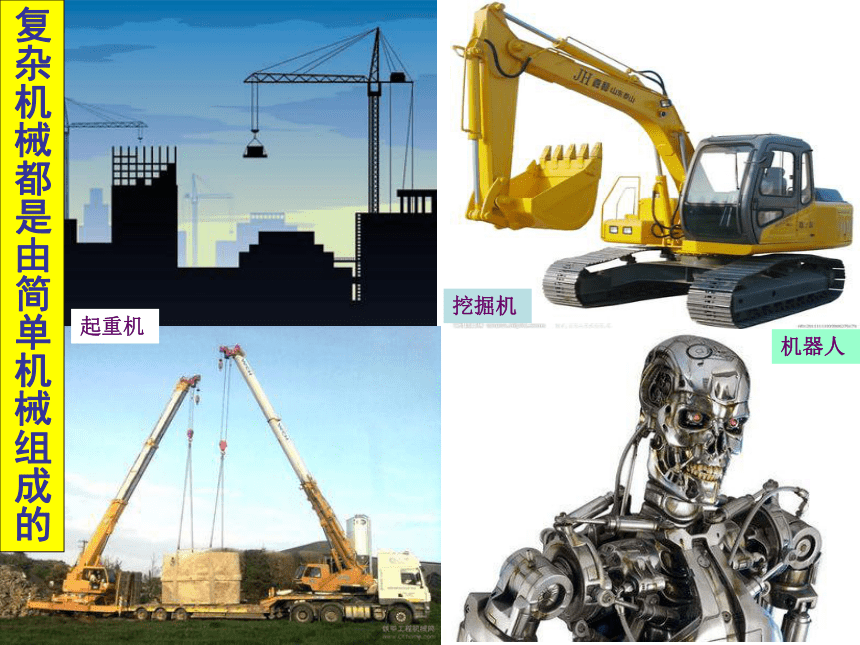

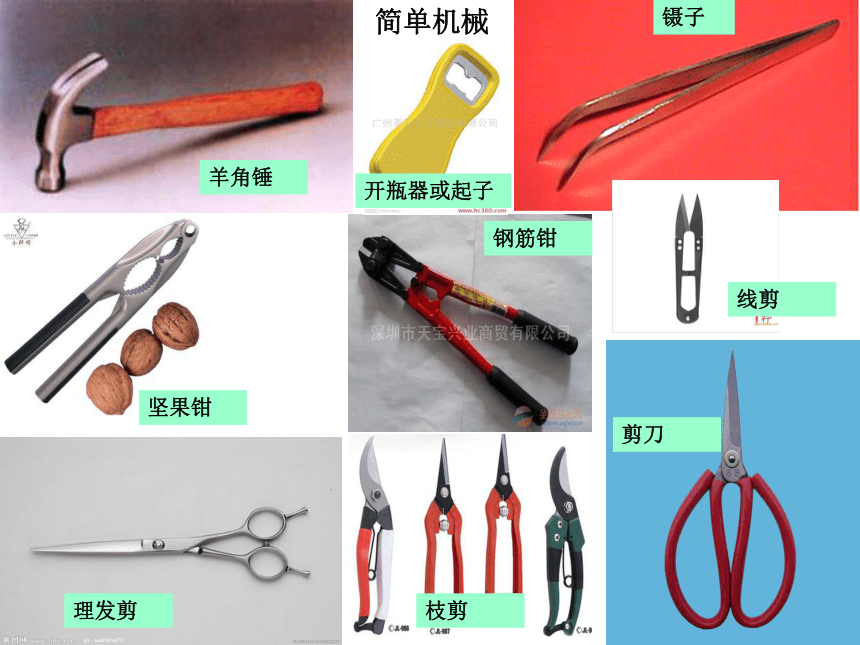

课件41张PPT。 认识机械2013.10J复杂机械都是由简单机械组成的起重机挖掘机机器人 简单机械羊角锤开瓶器或起子镊子坚果钳钢筋钳线剪理发剪枝剪剪刀最简单的机械——杠杆 阿基米德 (公元前287-前212),古希腊伟大的数学家、力学家。 第3节 认识简单机械 撬棒就是一种简单机械，属于杠杆什么是杠杆？①都是硬棒．（软的不行，直的弯的都可以）②工作过程中都在转动，转动过程中有一点是不动的．③除固定不动的点外，还要受到两个力的作用（一个能使它转动，另一个阻碍它转动）．杠杆：一根硬棒在力的作用下，能绕着固定点 转动，这根硬棒就叫做杠杆。中国古代对杠杆有着广泛的使用支点：使杠杆绕着转动的固定点（O点）动力：使杠杆转动的力（F1）阻力：阻碍杠杆转动的力（F2）杠杆的五要素L1L2动力臂：从支点到动力作用线的（垂直）距离（L1）阻力臂：从支点到阻力作用线的（垂直）距离（L2）杠杆的五要素O杠杆平衡状态：在动力和阻力的作用下，保持静止状态或匀速转动状态L2L1画出图中各力的力臂（1）找支点（2）沿力的作用方向将动力、阻力的作用线画出来。（3）过支点作动力、阻力
作用线的垂线段。画出下列杠杆的力臂l1l2l1l2寻“宝”大PK 寻找生活中的杠杆F1F2L1L2O开瓶器筷子有关力臂的问题？2 杠杆是否都是直的？力臂是＿＿到＿＿＿＿＿＿＿＿距离。思考讨论：1 力臂是一定在杠杆上吗？3 若一力作用在杠杆上，作用点不变，但作用方向改变，力臂是否改变？答：不是答：杠杆可以是直的，也
可以是弯的答：要改变想一想?支点力的作用线的垂直寻找：自身的杠杆小资料人体内的杠杆 点一下头或抬一下头是靠杠杆的作用(如图)，杠杆的支点在脊柱之顶，支点前后各有肌肉，头颅的重量是阻力。支点前后的肌肉配合起来，有的收缩有的拉长，就形成低头仰头动作，从图中可以看出来低头比仰头要省力。小资料人体内的杠杆 如果你弯一下腰，肌肉就要付出大约1200牛顿的拉力。这是 由于在腰部肌肉和脊骨之间形成的杠杆是一个费力杠杆（如图)。 我们长期弯腰工作时，往往感到腰部酸疼，就是肌肉被拉伤的缘故。1、关于杠杆的下列说法中，正确的是（ ）
A、杠杆必须是一根直棒
B、杠杆不一定要有支点
C、杠杆可以是直的，也可以是弯的C丰收园2、下列关于力臂的说法中，正确的是（ ）
A、动力臂是指支点到动力作用点的距离
B、阻力臂是指支点到阻力作用线的垂直距离
C、动力臂与阻力臂之和等于杠杆长
D、当力的作用线通过支点时，力臂最大B3、画出图中杠杆各力的力臂F1F2L1L2F1F2L1OL23、确定动力臂和阻力臂F1F21、杠杆：在力的作用下能够绕固定点转动的硬棒 2、杠杆的五要素：支点动力动力臂阻力阻力臂3、画杠杆的五要素：课堂小结画出下列杠杆力臂强调：
力臂是支点（点）到力的作用线（线）的距离。
作力臂的步骤（三部曲）：找“支点”、画“作用线”、作“距离”。
F1 F2 O O F1 F2 根据实物图画出杠杆示意图l2O
