课件28张PPT。测量小灯泡的电功率请同学们思考两个问题。
电功率是表示什么的物理量?
有哪些计算的方法?电功率的计算公式P=W/tP=UI电功率是表示消耗电能快慢的物理量导 入想想议议: 回顾 “测量小灯泡的电阻”的实验,能想办法测量小灯泡的电功率吗?根据公式:P=UI,测量出小灯泡两端的电压和流过灯泡的电流,就能求出电功率.知道实验原理
会用电压表电流表测小灯 泡电功率

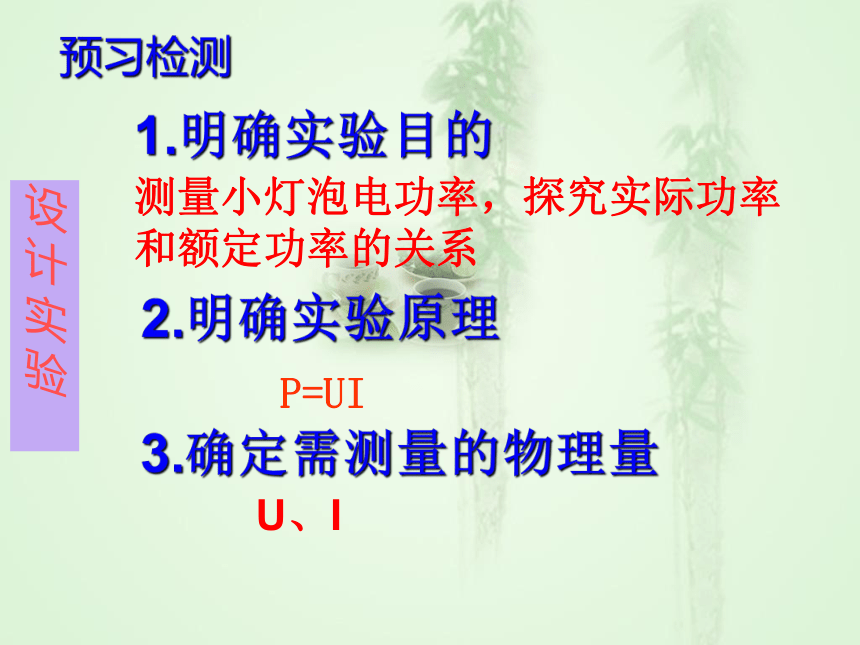

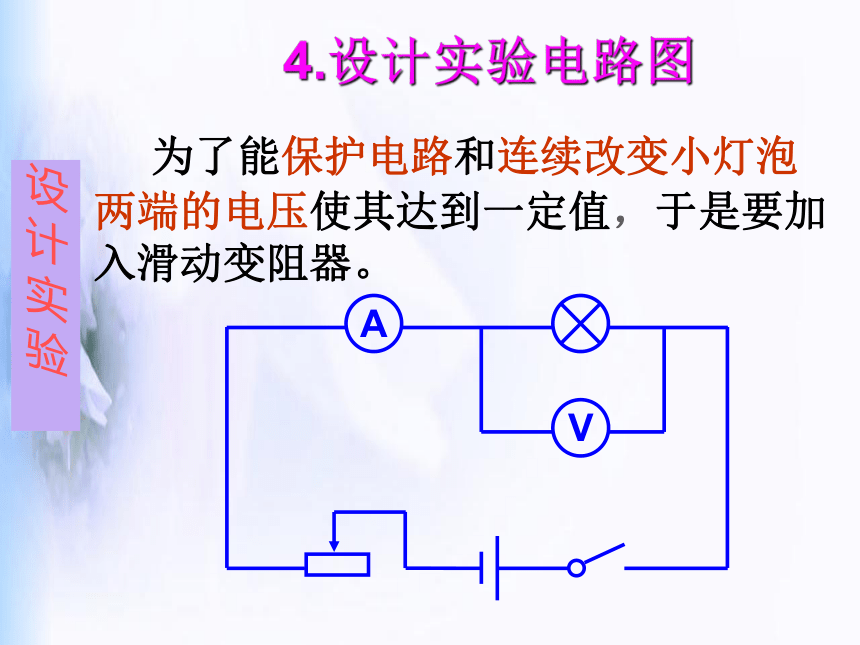

理解额定功率和实际功率探 究 目 标一、设计实验二、进行实验三、分析论证四、交流评估探 究 过 程2.明确实验原理3.确定需测量的物理量1.明确实验目的U、I预习检测设 计 实 验测量小灯泡电功率，探究实际功率和额定功率的关系 P=UI4.设计实验电路图设 计 实 验 为了能保护电路和连续改变小灯泡两端的电压使其达到一定值，于是要加入滑动变阻器。干电池、导线、开关、小灯泡、滑动变阻器、电压表、电流表。
5.明确实验器材设 计 实 验6.设计实验记录表格设 计 实 验小灯泡的额定电压： 2.5 V 1 断开开关，按电路图连接电路，把滑动变阻 器的滑片调到阻值最大处。
2 闭合开关，通过滑动变阻器把电压调到小灯
泡正常工作电压值（2.5V），记录U、I值，观察灯泡亮度
3 使小灯泡两端的电压约为额定电压的1.2倍观
察小灯泡的亮度，记录数据。
4 使小灯泡两端电压低于额定电压，观察灯泡
亮度并记录数据。
实验步骤:准备操作动手操作进 行 实 验连接电路认真记录数据进 行 实 验动手操作小灯泡的额定电压： 2.5 V 分 析 论 证
1. 把你测量的实际功率与小灯泡的额定功率进行比较,它们是否一定相等？
2. 在不同的实际功率下,灯泡的亮度一样吗?
3. 你认为小灯泡的亮暗是由什么决定的？小灯泡实际消耗的电功率不一定等于额定功率。结 论当小灯泡U实=U额时，P实=P额;正常发光当小灯泡U实>U额时，P实>P额；较亮当小灯泡U实 关，发现电压表的指针反偏辨析：
电压表的“+”、“—”接线柱接反。现象2：小黄连接的实验电路，闭合开 关，移动滑片，灯泡亮度变化明显，但电流表的指针摆动较小，很难读出电流值。辨析：电流表选用的量程偏大。小灯泡的 电流一般小于0.6A,所以用0~0.6A的量程即可。反馈练习分析下列实验现象原因现象3：小洋连接的实验电路，变阻器与灯泡串联，但闭合开关时发现小灯泡特别亮。辨析：
1. 闭合开关前没有将滑动变阻器调到阻值最大。
2.如果将滑动变阻器的上面两个接线柱同时接入电路也会出现这种情况。反馈练习现象4：小宇连接的电路，闭合开关后发现小灯泡不亮，电压表有示数，电流表指针不动。辨析：产生这个现象的原因可能有两个：
一是小灯泡开路，即小灯泡的灯丝断了或接线没有接好
另一原因是电流表和电压表的位置接反了反馈练习现象5：小琪的实验电路连接正确，但是实验中无论怎样调节滑动变阻器，小灯泡都不能正常发光（始终比较暗）。原因：小灯泡比较暗，说明它两端的电压比较小，而当滑动变阻器接入电路的电阻为零时，小灯泡两端的电压就是电源的电压，可见，问题只能是电源的电压太低。因此，完成这个实验时，电源的电压一定要比小灯泡的额定电压大20%以上。反馈练习现象6：小颖连接的实验电路，闭合开关后，发现小灯泡变亮时电流表的示数变大，但是电压表的示数却变小。辨析：
说明电压表测量的不是小灯泡的电压；而小灯泡的电压变大，滑动变阻器两端的电压正好变小，所以电压表实际测量的是滑动变阻器的电压。反馈练习7、小金在测量小灯泡的电功率时，将实验器材连成如图甲所示的电路。
（1）请你指出图甲中连线的错误：
（2）在图乙中画出正确的实物连线图。
（3）若在某次实验中，电流表、电压表的读数如图丙所示，则电流表读数为 A，电压表读数为 V，小灯泡此时的实际功率为 W。
8、在“测定小灯泡的电功率”的实验中，小灯泡上标有“2.5V”字样。
（1）如图甲所示的实验电路中，沿缺少一根导线，请用笔画线代替导线，将电路连接完整。
（2）小科同学正确连接电路后进行实验，记录实验数据如表所示。当他断开开关整理器材时，才发现电表如图乙所示。小科同学应重新实验，实验前他应该进行的实验操作是 。小科补上这一操作后，重新实验并正确操作，他测得小灯泡的额定功率将 （填“大于”、“小于”或“等于”）0.65W。小金在做“测定小灯泡电功率”的实验时，所用电源电压为4.5伏，小灯泡额定电压为2.5伏。
（1）按电路图连接成实物图后，闭合开关，发现小灯泡不亮、电流表指针不动、电压表指针有明显的偏转，则电路故障原因可能是 ；
（2）故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙，若要测量小灯泡的额定功率，应将图甲中滑片P向 （填“A”或“B”）端移动，使电压表的示数为2.5伏；
（3）小金同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图像。根据图像信息，可计算出小灯泡的额定功率是 瓦。该图像不是直线，主要原因是 。某同学利用如图所示电路，测定额定电压为3.8伏的小灯泡电功率。
(1)连接电路时，开关S应处于 状态。
(2)实验数据记录如下表：
实验次数 电压(伏) 电流(安) 电功率(瓦)
1 1.5 0.18
2 2.5 0.23
3 3.8 0.28
4 4.5 0.31
该灯泡的额定功率为 瓦。
(3)结合表中数据判断：在不拆开电路的情况下，能否继续研究“电流与电压的定量关系”?并说明理由。答： 。我的收获！课后思考： 1、实际生活中，家用电器经常不能在额定电压下工作，请你想出一个安全可靠的方法测定它的实际功率。Thank you
