电路动态分析和电路故障分析

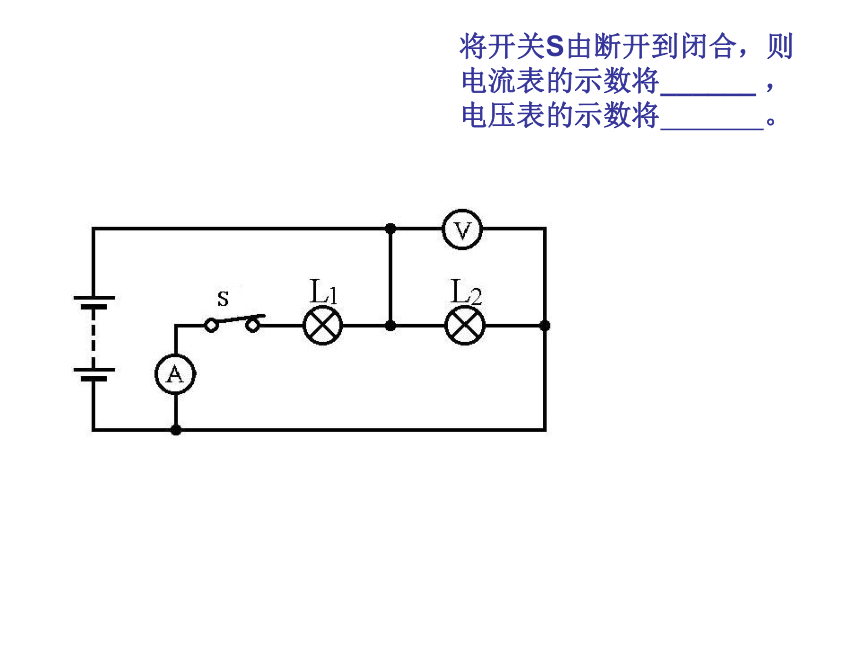

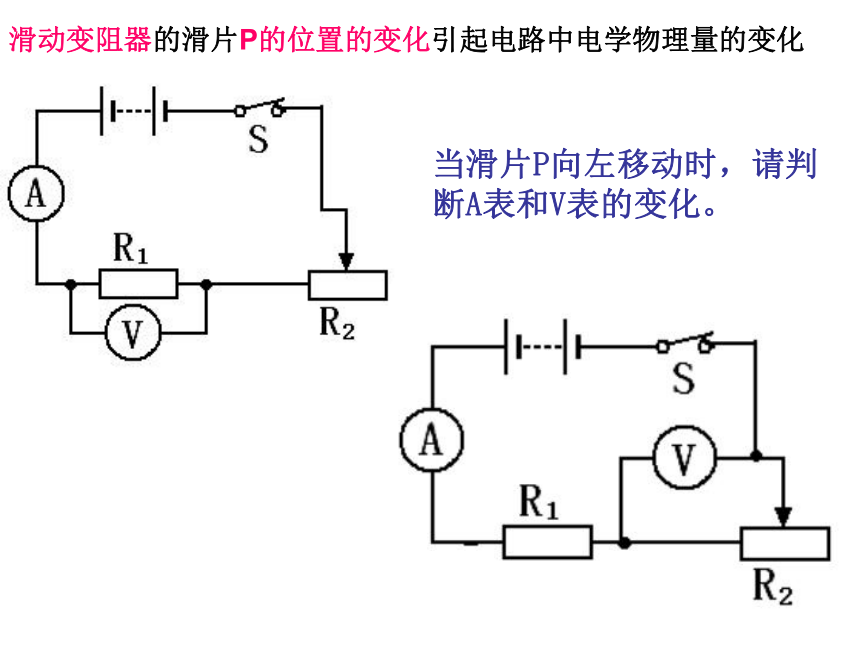

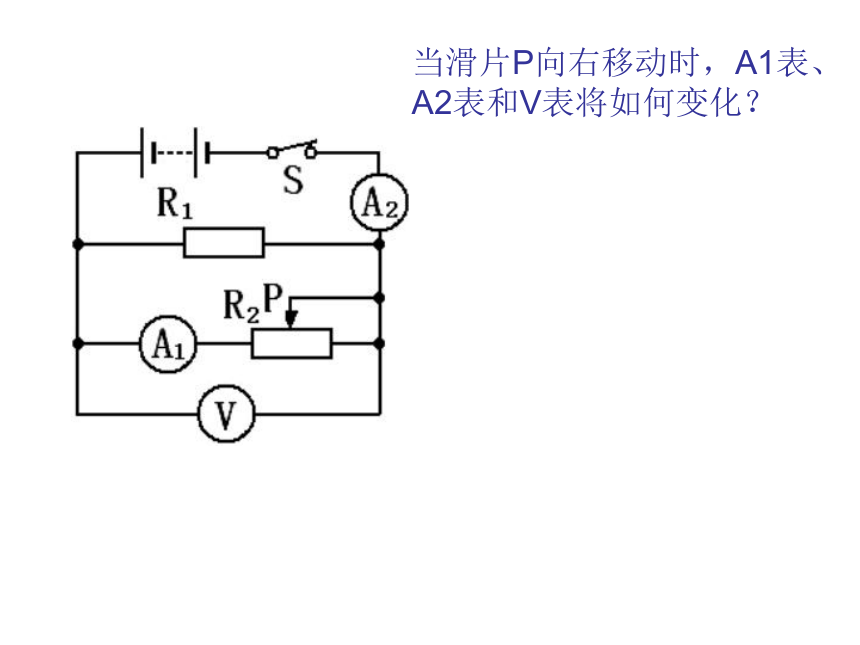

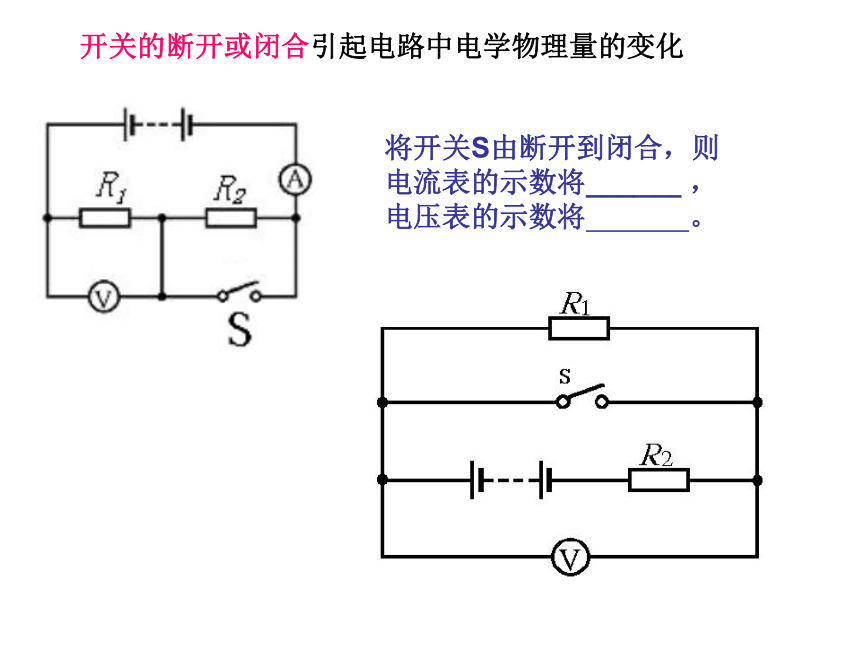

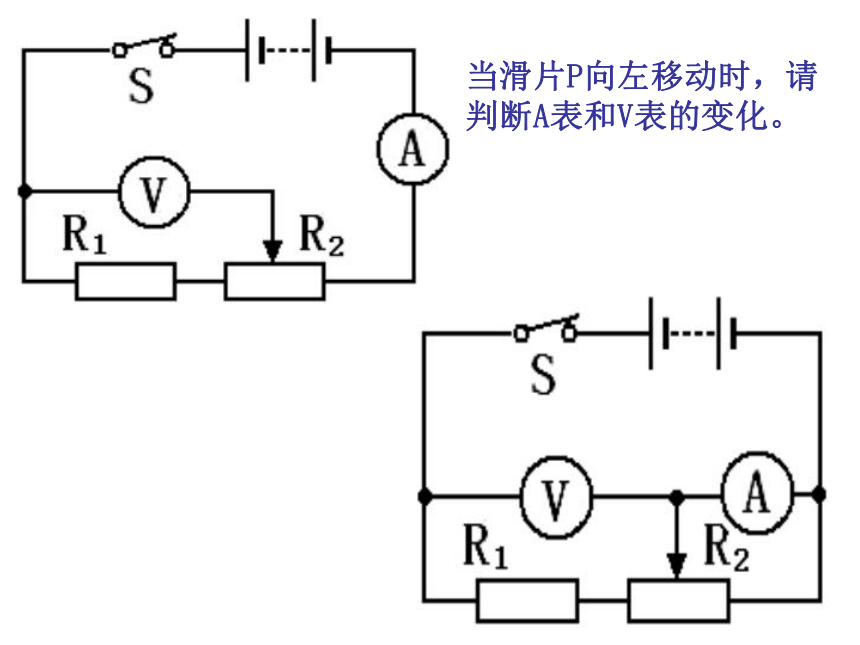

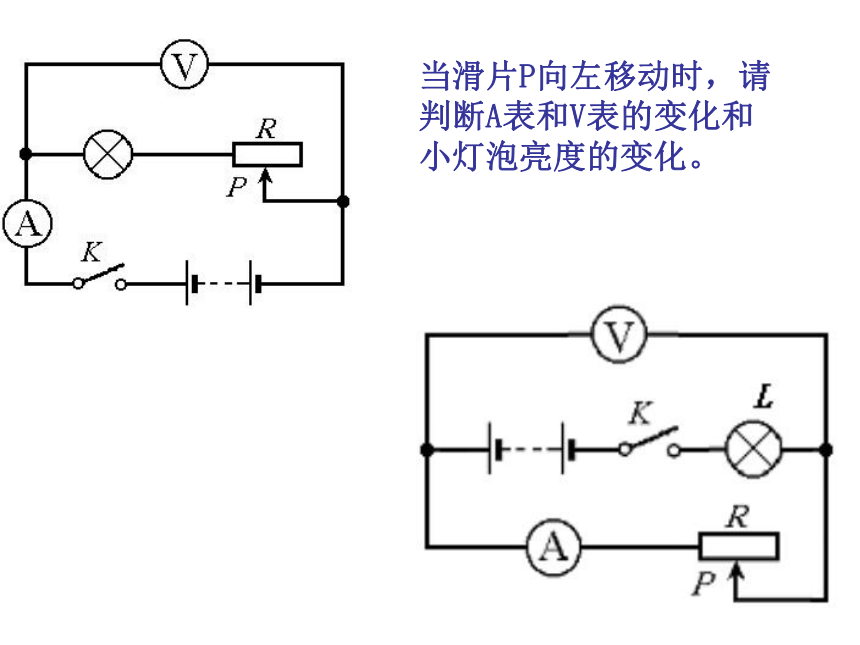

课件18张PPT。电路动态分析和电路故障分析2013.11SJ当滑片P向左移动时，请判断A表和V表的变化。滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化 当滑片P向左移动时，请判断A表和V表的变化。当滑片P向左移动时，请判断A表和V表的变化和小灯泡亮度的变化。当滑片P向右移动时，A1表、A2表和V表将如何变化？ 开关的断开或闭合引起电路中电学物理量的变化将开关S由断开到闭合，则电流表的示数将______ ，电压表的示数将 。 将开关S由断开到闭合，则电流表的示数将______ ，电压表的示数将 。 电路的故障引起电路中电学物理量的变化及故障原因分析 当开关S闭合后，两只小灯泡发光，电压表示数为4伏。过了2分钟，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有： 电源电压不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中两灯突然熄灭，而电流表指针不偏转、电压表的示数变大，则产生这一现象的原因可能是 电源电压不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，而电流表指针仍偏转、电压表的指针不偏转，则产生这一现象的原因可能是 电源电压等于6伏，合上开关后电压表示数为6伏。经分析得出，电路中可能发生的情况是：_____________________。 电源电压不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是 电源电压不变。闭合开关S ，电路正常工作。一段时间后，发现其中一个电压表示数变大，则 电源电压不变。闭合开关S后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是 如图4所示的电路中，灯L2的灯丝断了，则（ ）
A.安培表示数为零
B.伏特表示数为零
C.伏特表示数不为零
D.安培表示数不为零如图6所示的电路中，伏特表示数为零，正确的判断是（ ）
A灯L1短路
B 灯L1的灯丝断了
C 灯L2短路
D 灯L2的灯丝断了试一试，你能行的。如图3所示，开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是（??? ）
?A．L1灯丝断路????? B．L2灯丝断路??　
C．电池耗尽无电压?? D．L2灯丝短路?? 在图6所示电路中，电源电压保持不变，当开关 S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为（? ???）?
A．2V和3V? B．3V和2V????　　
C．2V和8V?? D．2V和5V???? 在图13所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过了一会儿，电压表的示数变大，灯L熄灭，则下列判断中正确的是 （ 　）
A、可能是灯L短路，电流表示数变小。
B、可能是灯L断路，电流表示数变小。
C、可能是电阻R短路，电流表示数变大。
D、可能是电阻R断路，电流表示数变小。小刚同学用如图电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（ ）
A.保持变阻器滑片不动
B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动
D.将电池个数增加学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示。闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）
A．电流表A的示数变小
B．电压表V1的示数变大
C．电压表V1的示数变小
D．电压表V2的示数不变
