串、并联电路设计专题训练 2022-2023学年人教版物理九年级（有答案）

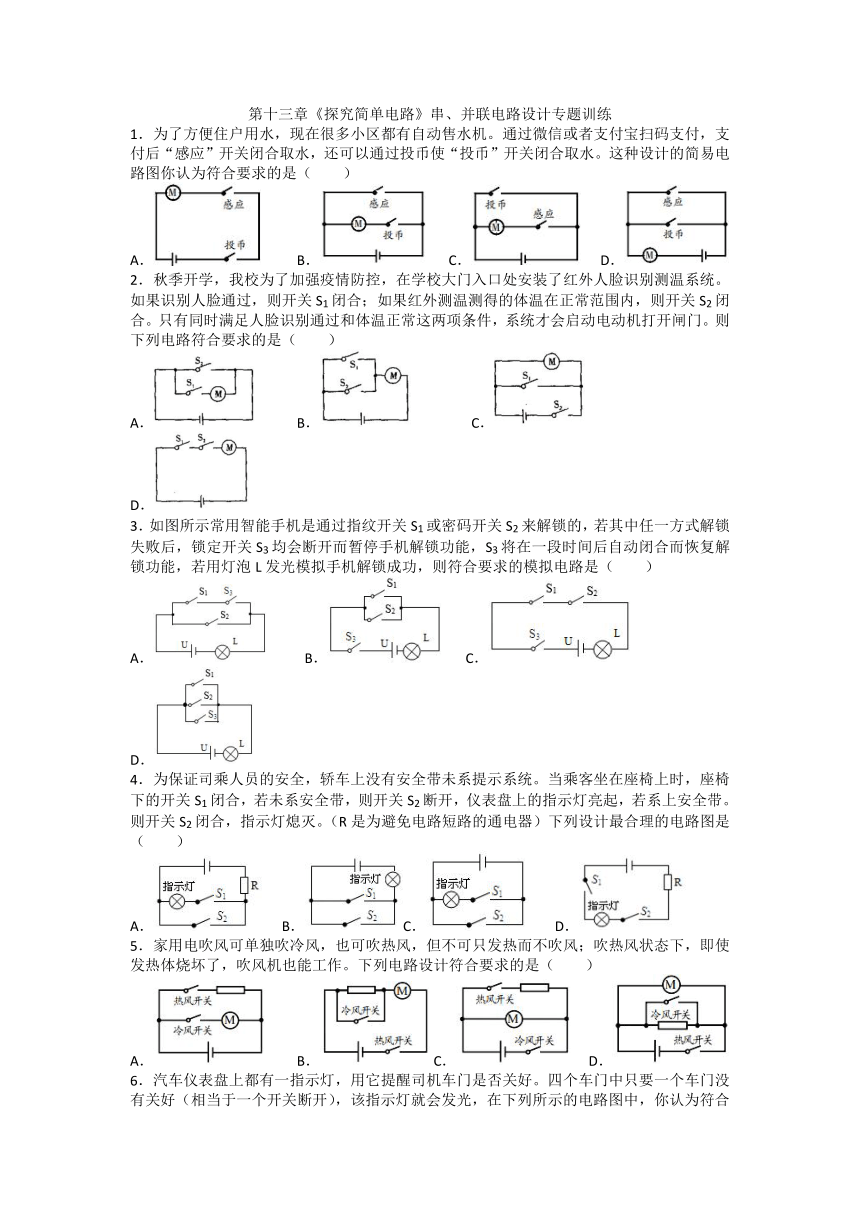

第十三章《探究简单电路》串、并联电路设计专题训练
1．为了方便住户用水，现在很多小区都有自动售水机。通过微信或者支付宝扫码支付，支付后“感应”开关闭合取水，还可以通过投币使“投币”开关闭合取水。这种设计的简易电路图你认为符合要求的是（　　）
A． B． C． D．
2．秋季开学，我校为了加强疫情防控，在学校大门入口处安装了红外人脸识别测温系统。如果识别人脸通过，则开关S1闭合；如果红外测温测得的体温在正常范围内，则开关S2闭合。只有同时满足人脸识别通过和体温正常这两项条件，系统才会启动电动机打开闸门。则下列电路符合要求的是（　　）
A． B． C． D．
3．如图所示常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能，若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（　　）
A． B． C． D．
4．为保证司乘人员的安全，轿车上没有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，若系上安全带。则开关S2闭合，指示灯熄灭。（R是为避免电路短路的通电器）下列设计最合理的电路图是（　　）
A． B． C． D．
5．家用电吹风可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作。下列电路设计符合要求的是（　　）
A． B． C． D．
6．汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好。四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合要求的是（　　）
A． B． C． D．

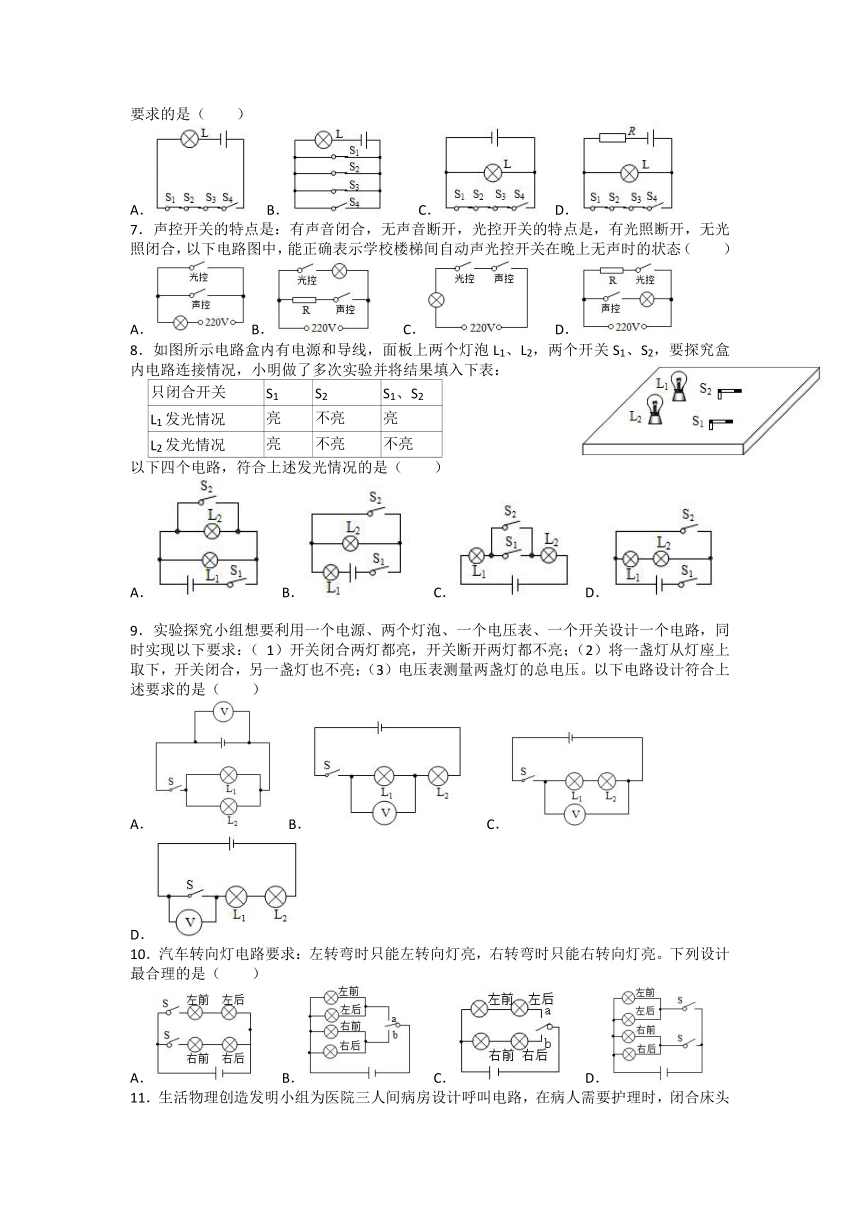

7．声控开关的特点是：有声音闭合，无声音断开，光控开关的特点是，有光照断开，无光照闭合，以下电路图中，能正确表示学校楼梯间自动声光控开关在晚上无声时的状态（　　）
A． B． C． D．
8．如图所示电路盒内有电源和导线，面板上两个灯泡L1、L2，两个开关S1、S2，要探究盒内电路连接情况，小明做了多次实验并将结果填入下表：
只闭合开关 S1 S2 S1、S2
L1发光情况 亮 不亮 亮
L2发光情况 亮 不亮 不亮
以下四个电路，符合上述发光情况的是（　　）
A． B． C． D．
9．实验探究小组想要利用一个电源、两个灯泡、一个电压表、一个开关设计一个电路，同时实现以下要求：（ 1）开关闭合两灯都亮，开关断开两灯都不亮；（2）将一盏灯从灯座上取下，开关闭合，另一盏灯也不亮；（3）电压表测量两盏灯的总电压。以下电路设计符合上述要求的是（　　）
A． B． C． D．
10．汽车转向灯电路要求：左转弯时只能左转向灯亮，右转弯时只能右转向灯亮。下列设计最合理的是（　　）
A． B． C． D．
11．生活物理创造发明小组为医院三人间病房设计呼叫电路，在病人需要护理时，闭合床头开关，该病床对应的灯泡就会亮起，电铃发出铃声，就能及时通知值班室里的护士，护士根据亮灯情况判断是哪个床位呼叫，从而及时做出针对性处理。图中最合理的设计方案是（　　）
A． B． C． D．
12．某商场大楼有东、南、西、北四扇大门，不营业时要求都要将门全部关上，为了检查门有没有全部关好，聪明的保安李师傅设计了一电路图，平时他住在南门保安室，要求三个门中只要有一个门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光.下列电路图中符合要求的是（　　）
A． B． C． D．
13．如图所示，一个有冷、热两挡的电吹风，其中A是电动机，B是电热丝，C是接照明电路的插头，请你按照要求完成电路图。要求：只闭合S1吹冷风；只闭合S2既无风又不发热；同时闭合S1、S2吹热风。
14．按要求设计电路。要求：
（1）只闭合开关S1，两灯L1、L2都亮；
（2）只闭合S2，两灯L1、L2都不亮；
（3）开关S1、S2都闭合，L1、不亮，L2亮。
1．D。2．D。3．B。4．A。5．C。6．D。7．C。8．B。9．C。10．B。11．B。12．A。
13．
14
