第6节电流与电压、电阻的关系

课件23张PPT。第6节

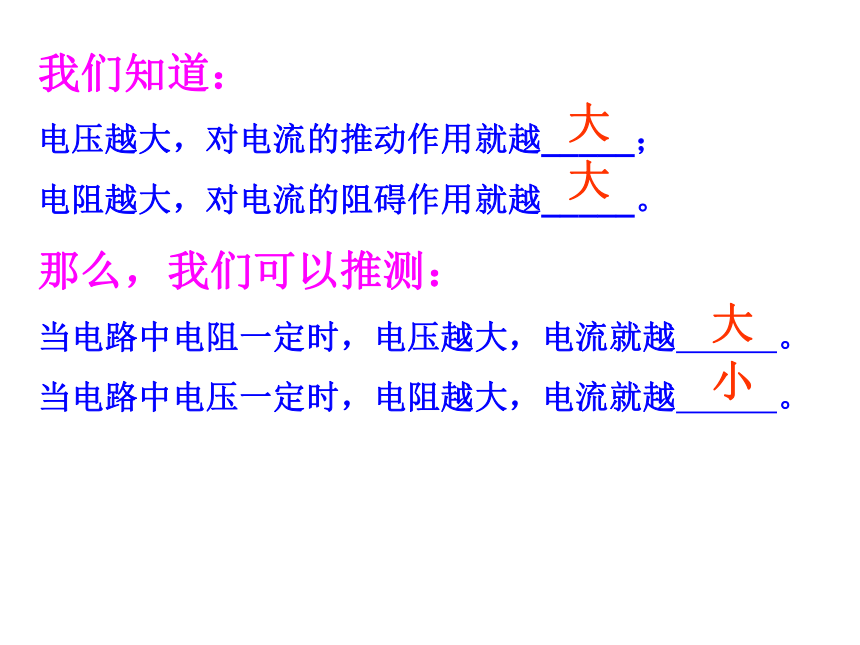

电流与电压和电阻关系我们知道：
电压越大，对电流的推动作用就越_____；
电阻越大，对电流的阻碍作用就越_____。
那么，我们可以推测：
当电路中电阻一定时，电压越大，电流就越　　　。
当电路中电压一定时，电阻越大，电流就越　　　。大大小大 那么电流、电压、电阻这三个量之间到底有什么规律呢？研究

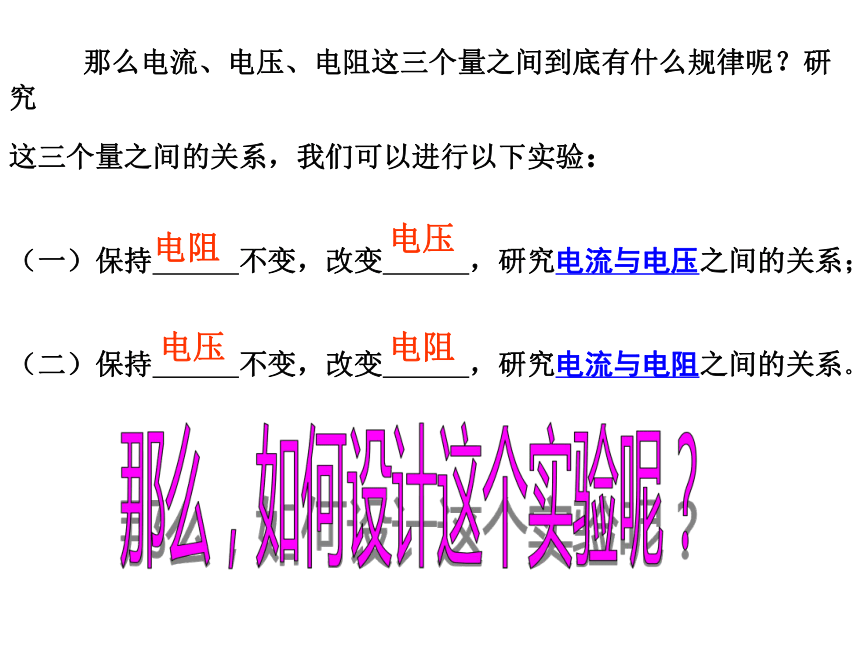

这三个量之间的关系，我们可以进行以下实验：
（一）保持　　　不变，改变　　　，研究电流与电压之间的关系；
（二）保持　　　不变，改变　　　，研究电流与电阻之间的关系。电阻电压电压电阻那么，如何设计这个实验呢？活动：探究通过导体的电流与　　　电压和电阻的关系1.猜测与假设：
（1）导体中的电流与导体两端的电压_______；
（2）导体中的电流与导体的电阻________。2.设计活动方案：（1）实验研究方法：
控制变量法（2）实验思路：测量U、I、R

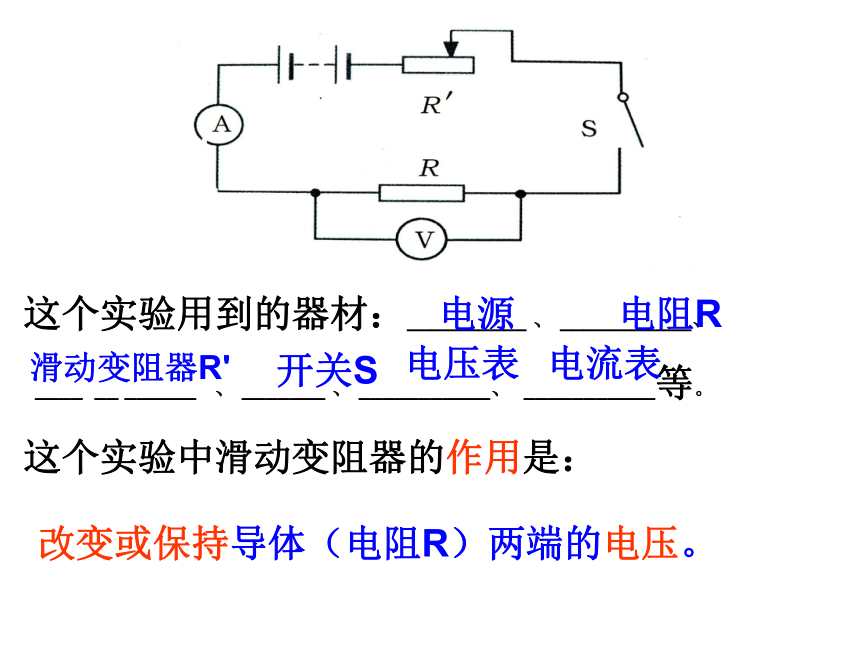

　　 各量数据，寻找规律。（3）实验电路图及器材这个实验中滑动变阻器的作用是：
　　这个实验用到的器材：__________ 、 ___________、

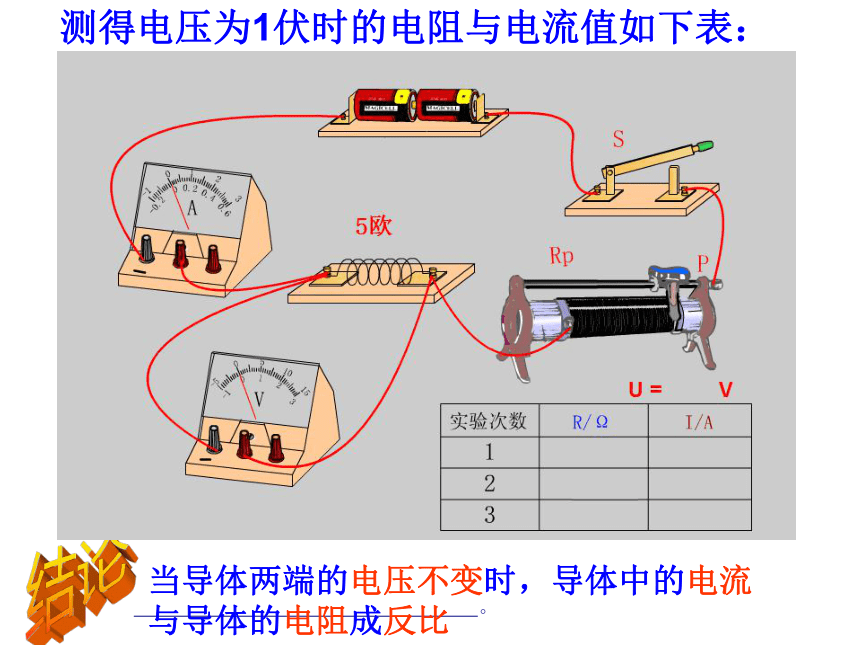

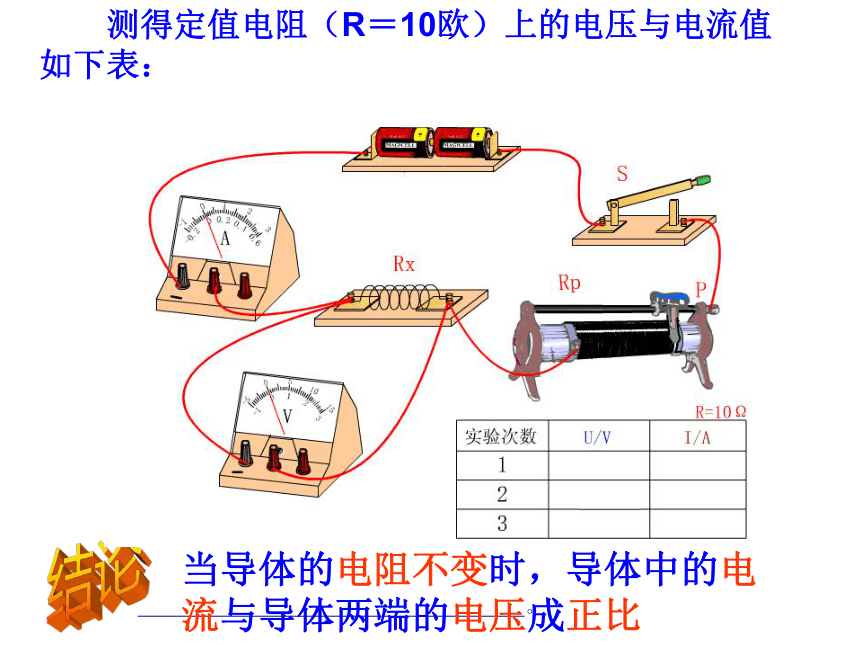

____ __ ______ 、 _______ 、 ___________、 ___________等。电源电阻R滑动变阻器R'开关S电压表电流表改变或保持导体（电阻R）两端的电压。　　测得定值电阻（R＝10欧）上的电压与电流值如下表：结论测得电压为1伏时的电阻与电流值如下表：　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　。当导体两端的电压不变时，导体中的电流与导体的电阻成反比结论结论1：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。结论2：在电压不变的情况下，导体中的电流跟导体的电阻成反比。 导体中的电流，跟导体 两端的电压成正比，跟导体的电阻成反比。欧姆定律：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。公式：变换公式：U=IR欧姆定律： I —表示这段导体的电流。 U—表示这段导体两端的电压 R—表示这段导体的电阻 欧姆定律表达式： ??????????????????????????????????????? ??欧姆是一个很有天才和科学抱负的人，他长期担任中学教师，由于缺少资料和仪器，给他的研究工作带来不少困难，但他在孤独与困难的环境中始终坚持不懈地进行科学研究，自己动手制作仪器。??欧姆定律发现初期，许多物理学家不能正确理解和评价这一发现，并遭到怀疑和尖锐的批评。研究成果被忽视，经济极其困难，使欧姆精神抑郁。直到1841年英国皇家学会授予他最高荣誉的科普利金牌，才引起德国科学界的重视。??? 人们为纪念他，将测量电阻的物理量单位以欧姆的姓氏命名。??? 　 　　德国物理学家欧姆研究了电流与电压、电阻的
关系，在1827年得出了如下结论：　　　　导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个结论叫　　　　　。欧姆定律它可写成公式____________。公式可变形成：U=IR　　公式中U的单位是　　，I的单位是　　，R的单位是　　。伏安欧二、计算：欧姆定律的应用 例题1　一只电灯泡正常工作时的灯丝电阻是
242欧，如果电灯线路的电压是220伏，求灯丝
中通过的电流。解：已知R＝242欧，U＝220伏，
　　I＝U/R＝220伏/242欧＝0.9安
答：电流是0.9安。例题2　一个电热水器工作时电热丝的电阻是22欧，
通过的电流是10安，求电热水器工作时两端的电压。解：已知R＝22欧，I＝10安
　　因为I＝U/R，所以
　　U＝IR＝10安×22欧＝220伏
答：电压是220伏。例题3　一个定值电阻与一个滑动变阻器串联后
接在电源上，用电压表测得定值电阻两端的电压
是6伏，又用电流表测得通过定值电阻的电流是
0.3安，求这个定值电阻的阻值。解：已知U＝6伏，I＝0.3安
　　因为I＝U/R，所以
　　R＝U/I＝6伏/0.3安＝20欧
答：阻值是20欧。　　某导体两端的电压为2V时，通过导体的电流为500mA，此导体的电阻为_____Ω。切断电源，当导体两端的电压为零时，导体的电阻为_______Ω。 44 一段导线两端的电压是6伏时，通过它的电流为0.4安.若加在导体两端的电压增大到10伏时，能不能用量程为0.6安的电流表来测量通过导体的电流?(计算回答)初露锋芒 如图所示电路中，当开关S闭合，滑片P向右移动时，关于两表示数的变化下述正确的是( )
A.电流表、电压表的示数均变大
B.电流表、电压表的示数均变小
C.电流表的示数变小，
电压表的示数变大
D.电流表的示数变大，
电压表的示数变小C考验你的时候到啦！ 开动脑筋想一想！1.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。2.试根据欧姆定律，完成下列表格。 4155表二：分析表一所得到的数据可得结论
_____________________________________
分析表二所得到的数据可得结论:
____________________________________
　　__________________________________________________________________
3、某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：　　表一：
