第1节电荷与电流（三）

课件20张PPT。第四章 电路探秘

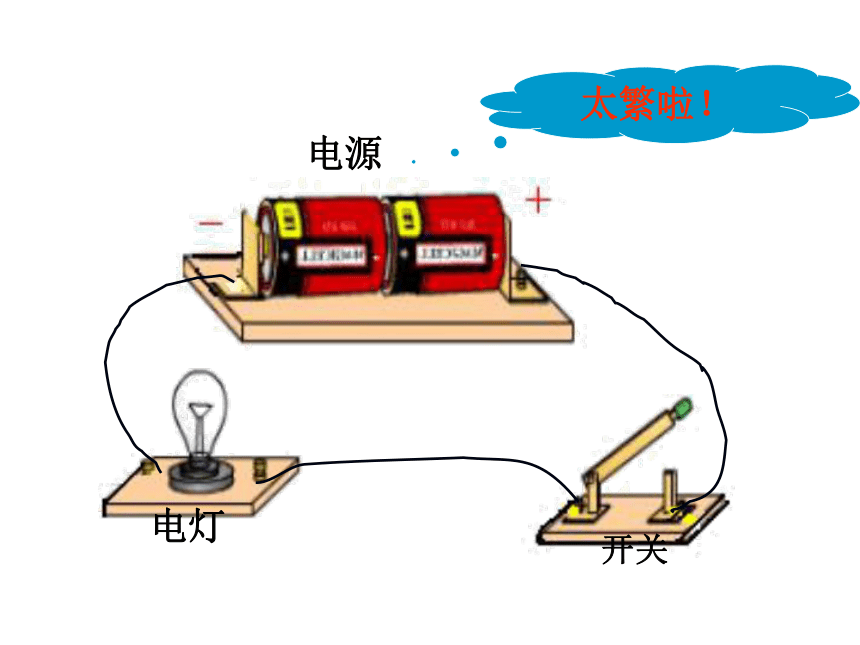

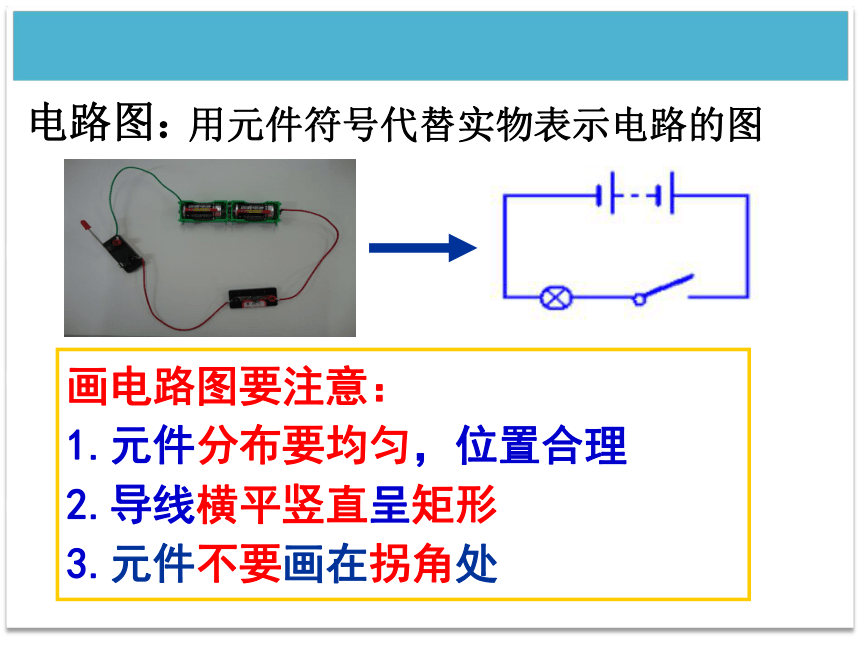

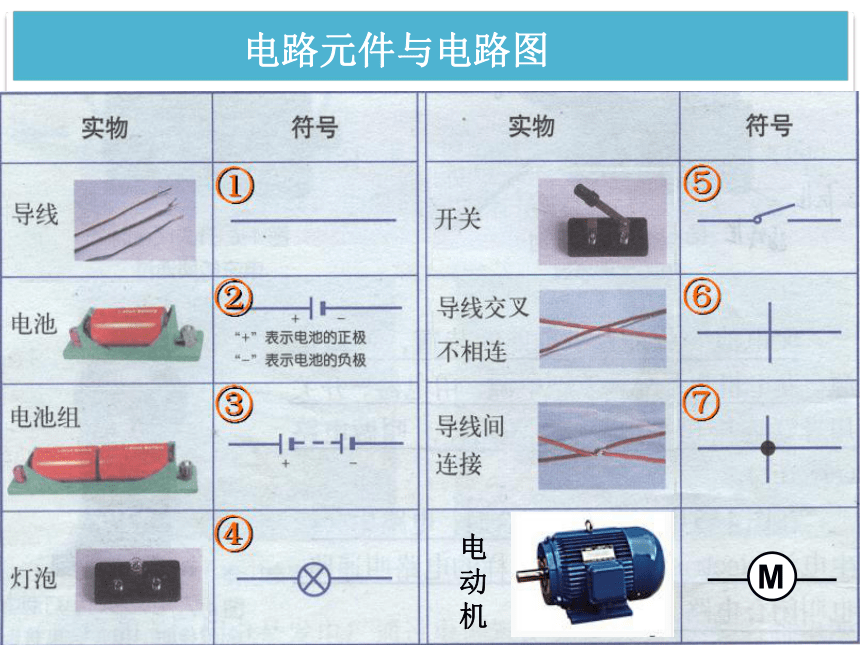

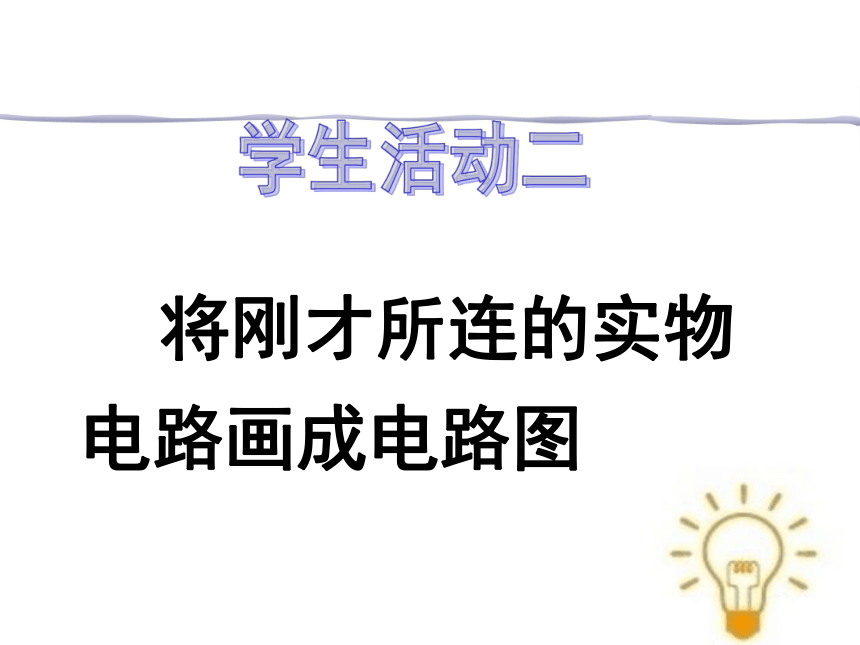

第一节 电荷与电流（3）有同学能利用所提供的器材让一个灯泡亮起来吗？ 学生活动一电路的实物图太繁啦！ 将刚才所连的实物电路画成电路图学生活动二电路元件与电路图电动机用元件符号代替实物表示电路的图
画电路图要注意：
1.元件分布要均匀，位置合理
2.导线横平竖直呈矩形

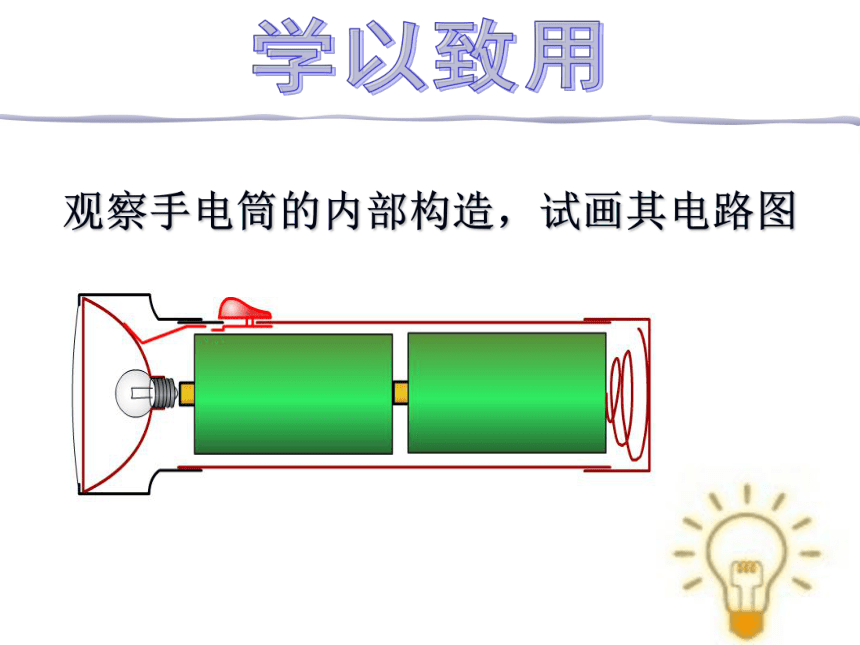

3.元件不要画在拐角处判断下列电路图有何缺点学以致用观察手电筒的内部构造，试画其电路图 同学们能让两个小灯泡一起亮起来吗?学生活动三电路的连接方式串联电路用电器逐个依次相连接在电路中串联电路的特点：1.电流只有一条路径。
2.所有的用电器只能同时工作或同时不工作。
3.开关控制整个电路。并联电路用电器并列地连接在电路中如果用两个开关分别控制两个灯泡，又该怎样连接呢？实物图：电路图：并联电路的特点①电流有多条路径；
②各用电器可以独立工作；
③干路开关控制整个电路，
支路开关只控制本支路．学以致用 找出下面电路连接图中的错误和不足。想一想?甲乙丙L2L1L2L1L1L2电路为短路，电路虽有用电器 但没有接入电路。电路中L2没有接入电路中。有一节电池没有接入电路.看图做练习:SL2干并联L1L2L1、L22、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是 。 A、CB、D根据实物图，画出相应的电路图．
1、电流法
2、分支点法
找出分支点
先串后并
先干后支由电路图连接实物图L1S1L2S2先串后并
先干后支
