第十二章欧姆定律 北师大版物理九年级全一册培优练习（有答案）

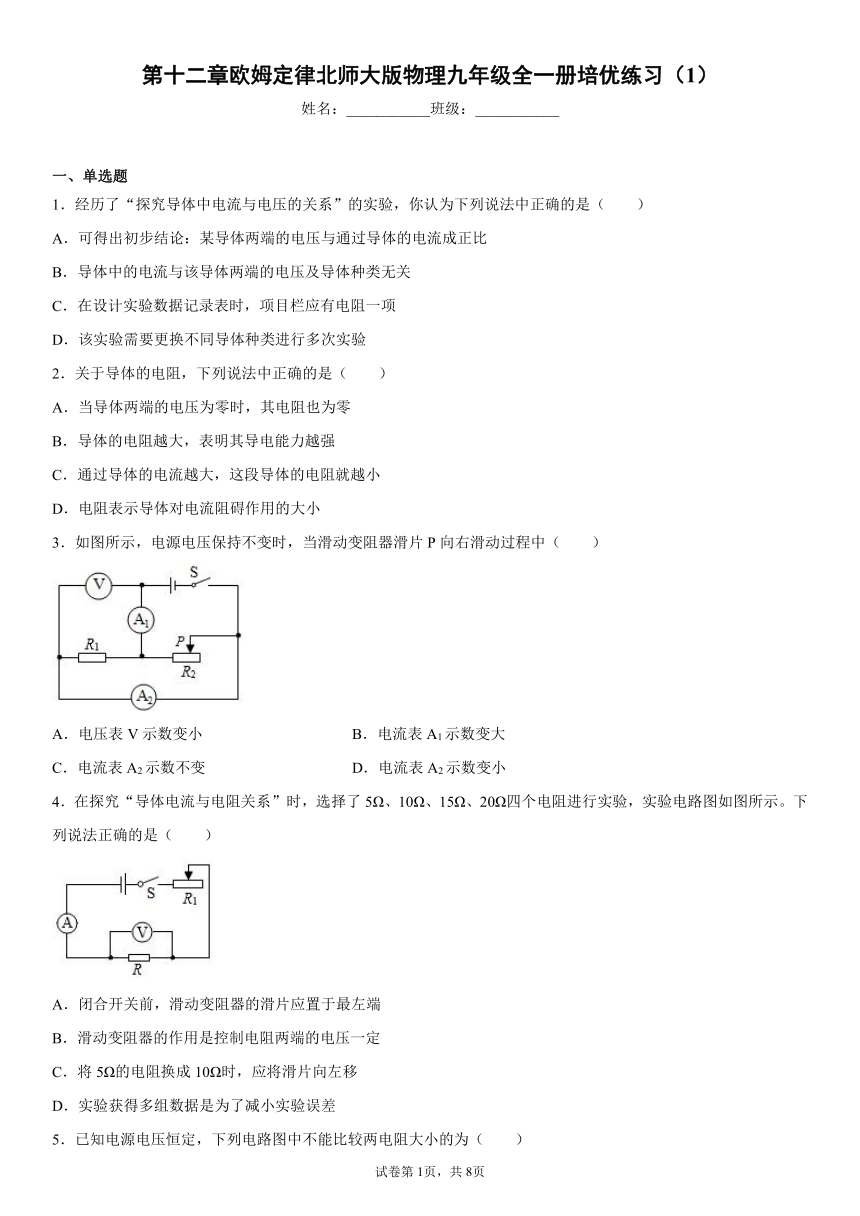

第十二章欧姆定律北师大版物理九年级全一册培优练习（1）
姓名：___________班级：___________
一、单选题
1．经历了“探究导体中电流与电压的关系”的实验，你认为下列说法中正确的是（　　）
A．可得出初步结论：某导体两端的电压与通过导体的电流成正比
B．导体中的电流与该导体两端的电压及导体种类无关
C．在设计实验数据记录表时，项目栏应有电阻一项
D．该实验需要更换不同导体种类进行多次实验
2．关于导体的电阻，下列说法中正确的是（　　）
A．当导体两端的电压为零时，其电阻也为零
B．导体的电阻越大，表明其导电能力越强
C．通过导体的电流越大，这段导体的电阻就越小
D．电阻表示导体对电流阻碍作用的大小
3．如图所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动过程中（　　）
A．电压表V示数变小 B．电流表A1示数变大
C．电流表A2示数不变 D．电流表A2示数变小
4．在探究“导体电流与电阻关系”时，选择了5Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。下列说法正确的是（　　）
A．闭合开关前，滑动变阻器的滑片应置于最左端
B．滑动变阻器的作用是控制电阻两端的电压一定
C．将5Ω的电阻换成10Ω时，应将滑片向左移
D．实验获得多组数据是为了减小实验误差

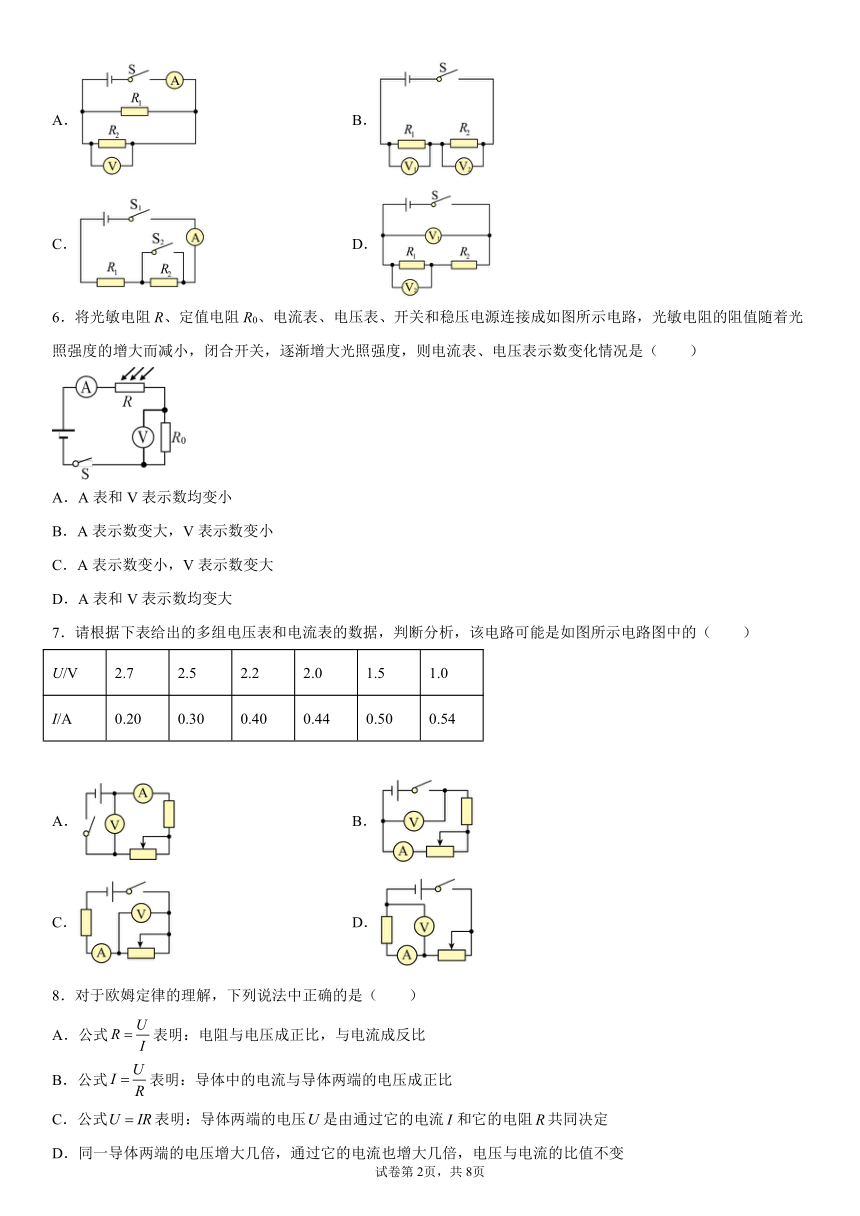

5．已知电源电压恒定，下列电路图中不能比较两电阻大小的为（　　）
A． B．
C． D．
6．将光敏电阻R、定值电阻R0、电流表、电压表、开关和稳压电源连接成如图所示电路，光敏电阻的阻值随着光照强度的增大而减小，闭合开关，逐渐增大光照强度，则电流表、电压表示数变化情况是（　　）
A．A表和V表示数均变小
B．A表示数变大，V表示数变小
C．A表示数变小，V表示数变大
D．A表和V表示数均变大
7．请根据下表给出的多组电压表和电流表的数据，判断分析，该电路可能是如图所示电路图中的（　　）
U/V 2.7 2.5 2.2 2.0 1.5 1.0
I/A 0.20 0.30 0.40 0.44 0.50 0.54
A． B．
C． D．
8．对于欧姆定律的理解，下列说法中正确的是（　　）
A．公式表明：电阻与电压成正比，与电流成反比
B．公式表明：导体中的电流与导体两端的电压成正比
C．公式表明：导体两端的电压是由通过它的电流和它的电阻共同决定
D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
9．对于欧姆定律的公式的理解，以下说法正确的是（　　）
A．导体中的电流是由加在它两端的电压和它的电阻决定的
B．导体电阻越大，通过导体电流越小
C．由I＝可知R＝，可知导体电阻与电压成正比，与电流成反比
D．电压越大，电流越大
10．如图甲，当开关S从2转到1时，根据电流表和电压表对应的示数，坐标中描绘了相对应的点，如图乙，有关判断正确的是（ ）
A．电源电压为8V B． R2的阻值为
C． R1的阻值为 D．S接2时通过R2的电流为
11．某同学在只有电流表或电压表的情况下想测量未知电阻RX的阻值，其中电源电压未知，定值电阻和滑动变阻器的最大阻值均已知，下列电路中可以测出RX阻值的是（　　）
A． B． C． D．
12．依据，下列叙述正确的是（　　）
A．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
B．导体的电阻等于导体两端的电压与导体中的电流的比值
C．通过导体的电流越大，这段导体的电阻就越小
D．导体两端的电压为0V时，导体的电阻为0Ω

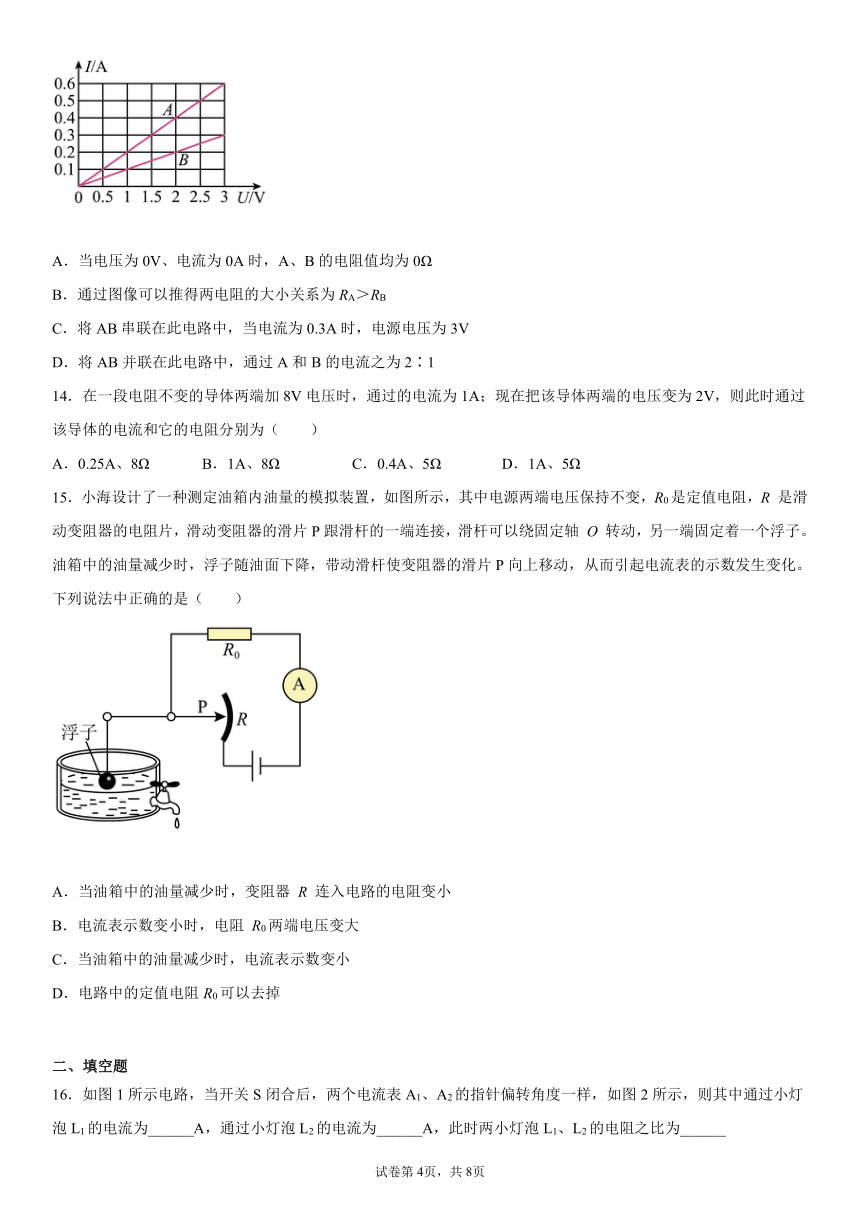

13．如图所示，是某组实验小组将电阻A和B串联在电源电压恒为3V的电路中，探究串联电路电流、电阻、电压关系的实验电路图，并根据实验数据画出了电流、电压的关系图像。由图中的信息可知（　　）
A．当电压为0V、电流为0A时，A、B的电阻值均为0Ω
B．通过图像可以推得两电阻的大小关系为RA＞RB
C．将AB串联在此电路中，当电流为0.3A时，电源电压为3V
D．将AB并联在此电路中，通过A和B的电流之为2∶1
14．在一段电阻不变的导体两端加8V电压时，通过的电流为1A；现在把该导体两端的电压变为2V，则此时通过该导体的电流和它的电阻分别为（　　）
A．0.25A、8Ω B．1A、8Ω C．0.4A、5Ω D．1A、5Ω
15．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴 O 转动，另一端固定着一个浮子。油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化。下列说法中正确的是（　　）
A．当油箱中的油量减少时，变阻器 R 连入电路的电阻变小
B．电流表示数变小时，电阻 R0两端电压变大
C．当油箱中的油量减少时，电流表示数变小
D．电路中的定值电阻R0可以去掉
二、填空题

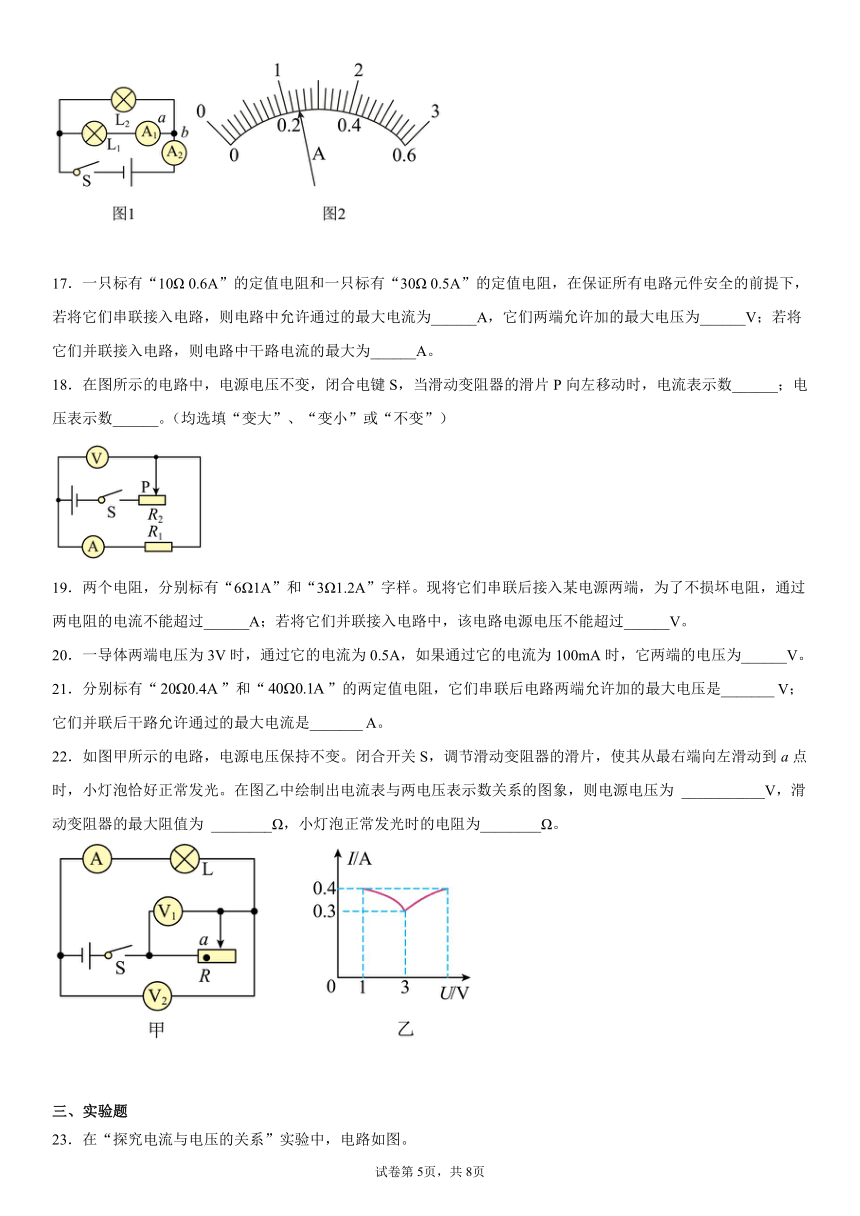

16．如图1所示电路，当开关S闭合后，两个电流表A1、A2的指针偏转角度一样，如图2所示，则其中通过小灯泡L1的电流为______A，通过小灯泡L2的电流为______A，此时两小灯泡L1、L2的电阻之比为______
17．一只标有“10Ω 0.6A”的定值电阻和一只标有“30Ω 0.5A”的定值电阻，在保证所有电路元件安全的前提下，若将它们串联接入电路，则电路中允许通过的最大电流为______A，它们两端允许加的最大电压为______V；若将它们并联接入电路，则电路中干路电流的最大为______A。
18．在图所示的电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向左移动时，电流表示数______；电压表示数______。（均选填“变大”、“变小”或“不变”）
19．两个电阻，分别标有“6Ω1A”和“3Ω1.2A”字样。现将它们串联后接入某电源两端，为了不损坏电阻，通过两电阻的电流不能超过______A；若将它们并联接入电路中，该电路电源电压不能超过______V。
20．一导体两端电压为3V时，通过它的电流为0.5A，如果通过它的电流为100mA时，它两端的电压为______V。
21．分别标有“”和“”的两定值电阻，它们串联后电路两端允许加的最大电压是_______ V；它们并联后干路允许通过的最大电流是_______ A。
22．如图甲所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光。在图乙中绘制出电流表与两电压表示数关系的图象，则电源电压为 ___________V，滑动变阻器的最大阻值为 ________Ω，小灯泡正常发光时的电阻为________Ω。
三、实验题
23．在“探究电流与电压的关系”实验中，电路如图。
（1）连接电路时，开关应该______，滑动变阻器的滑片应调到最______端（选填“左”或“右”）。
（2）实验中得到的电流表与电压表的示数如下表所示，请在下面坐标图上描点画出I﹣U图像______，由此得出的实验结论是______。
实验次数 1 2 3 4 5
电压U/V 0.5 1 1.5 2 2.5
电流I/A 0.1 0.2 0.3 0.4 0.5
（3）实验中用到的电阻R的阻值是______Ω。
24．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示：
（1）请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允许交叉）；______
（2）连接好电路，闭合开关，移动滑动变阻器的滑片，发现电压表始终无示数，电流表示数可以变化，造成这一现象的原因可能是______；
A．开关接触不良 B．滑动变阻器短路 C．电阻处接触不良 D．电阻短路
（3）排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压表的示数保持______V不变，实验数据记录如下表：
实验次数 1 2 3 4 5
电阻R/Ω 5 10 15 20 25
电流I/A 0.6 0.3 0.2 0.15 0.12
（4）分析实验数据，得到的结论是：在导体两端的电压一定时，流过导体的电流与导体的电阻成______比，你判断的依据是______。
25．小丽利用如图所示的实验电路探究“电流与电阻的关系”，可供选择的器材有；电源（两节新干电池），电流表、电压表、开关，阻值分别为5Ω、10Ω、25Ω的定值电阻各一个，“10Ω 2A”、“20Ω 1.5A”两种规格的滑动变阻器，导线若干。
实验组别 一 二 三
电阻/Ω 5 10 25
电阻/A 0.4 0.2 0.08
（1）连接电路时开关应_______，闭合开关前，应将滑片移到_______端（选填“左”或“右”）。连接无误后，闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是_______。
（2）故障排除后，依次将阻值为5Ω、10Ω、25Ω的定值电阻接入电路中，获得的数据如表。实验中，完成第一组实验后，断开开关，拆下5Ω的电阻，改接10Ω的电阻。继续操作时有以下四步：
①闭合开关；
②将滑动变阻器的滑片移到阻值最大位置；
③记录电流表示数；
④将滑动变阻器的滑片移到适当位置。从安全和规范角度考虑，正确的顺序是_______；
（3）上述操作④中滑片处于适当位置时，电压表示数为_______。本次实验中选择较合适的滑动变阻器的规格为_______；
（4）测量结束后，应断开开关，先拆除_______两端的导线，再拆除其他导线，整理器材。
四、计算题
26．如图所示电路，已知定值电阻R1两端的电压为4.5V，通过的电流为0.45A，R1和定值电阻R0并联，电流表示数为0.50A；求：
（1）R1的阻值；
（2）电源电压；
（3）R0的阻值。
27．如图所示，电源电压恒定为6V，R1为6Ω，R2为12Ω。求：
（1）当S1闭合、S2断开时，电流表的示数。
（2）当S1、S2都断开时，电流表的示数是0.2A，R3的阻值。
（3）当S1、S2都闭合时，电流表的示数。
28．如图示的电路中，电源电压若保持不变，R1=4Ω，R2=6Ω。
（1）如果开关S1、S2都断开时，电流表的示数为0.6A，那么电源电压是多大？
（2）如果开关S1、S2都闭合时，电流表的示数为2A，那么R3的阻值是多大？
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
2．D
3．C
4．B
5．A
6．D
7．C
8．D
9．A
10．D
11．C
12．B
13．D
14．A
15．C
16．0.24 0.96 4∶1
17．0.5 20 0.8
18．变大 变大
19．1 3.6
20．0.6
21．6
22．6 10 12.5
23．断开 左 电阻一定时，通过导体的电流与电压成正比 5
24． D 3 反 电压不变，电阻为原来的几倍，通过的电流为原来的几分之一
25．断开 左 定值电阻断路 ②①④③ 2V 20Ω 1.5A 电源
26．（1）10Ω；（2）4.5V；（3）90Ω
27．（1）1A；（2）12Ω；（3）2A
28．（1）6V；（2）12Ω
答案第1页，共2页
答案第1页，共2页
