第十二章欧姆定律基础练习 北师大版物理九年级全一册（含答案）

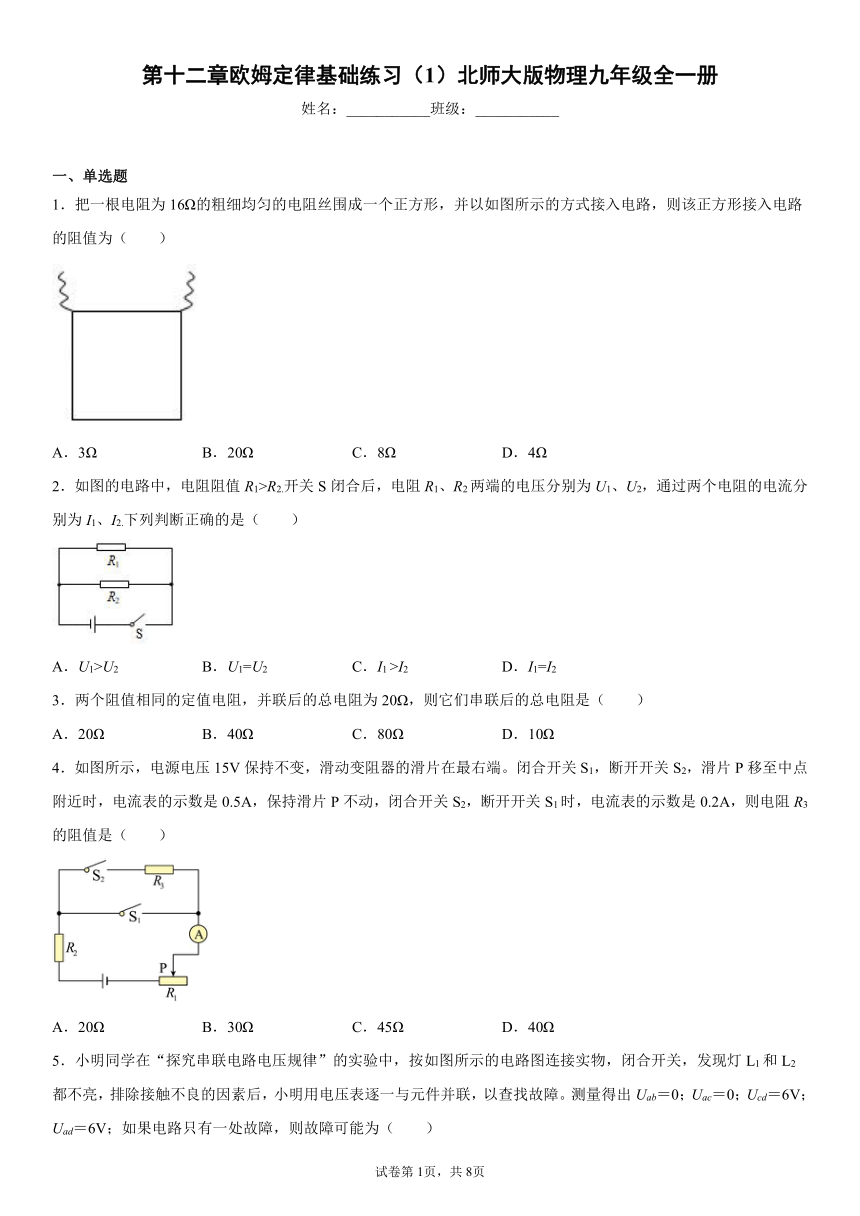

第十二章欧姆定律基础练习（1）北师大版物理九年级全一册
姓名：___________班级：___________
一、单选题
1．把一根电阻为16Ω的粗细均匀的电阻丝围成一个正方形，并以如图所示的方式接入电路，则该正方形接入电路的阻值为（　　）
A．3Ω B．20Ω C．8Ω D．4Ω
2．如图的电路中，电阻阻值R1>R2.开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2.下列判断正确的是（　　）
A．U1>U2 B．U1=U2 C．I1 >I2 D．I1=I2
3．两个阻值相同的定值电阻，并联后的总电阻为20Ω，则它们串联后的总电阻是（　　）
A．20Ω B．40Ω C．80Ω D．10Ω
4．如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5A，保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2A，则电阻R3的阻值是（　　）
A．20Ω B．30Ω C．45Ω D．40Ω

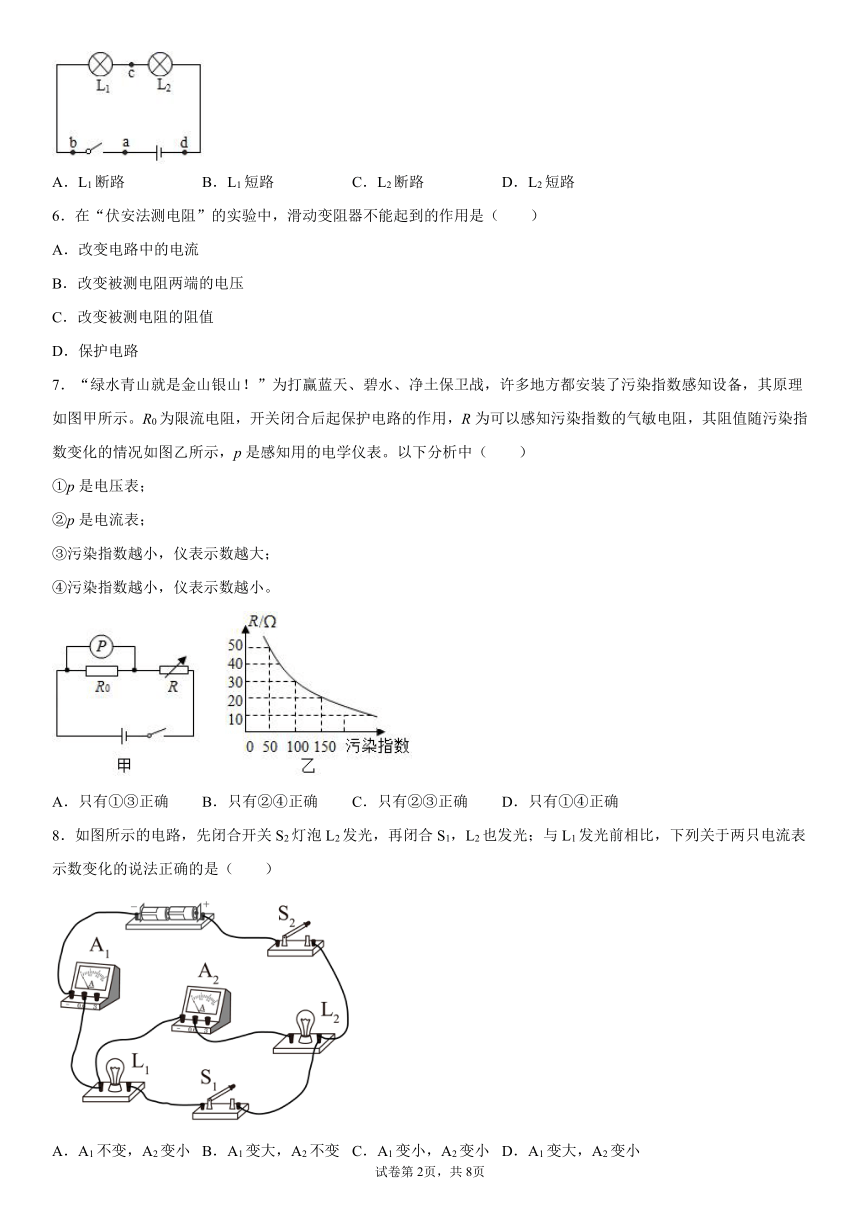

5．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab＝0；Uac＝0；Ucd＝6V；Uad＝6V；如果电路只有一处故障，则故障可能为（　　）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
6．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（　　）
A．改变电路中的电流
B．改变被测电阻两端的电压
C．改变被测电阻的阻值
D．保护电路
7．“绿水青山就是金山银山！”为打赢蓝天、碧水、净土保卫战，许多地方都安装了污染指数感知设备，其原理如图甲所示。R0为限流电阻，开关闭合后起保护电路的作用，R为可以感知污染指数的气敏电阻，其阻值随污染指数变化的情况如图乙所示，p是感知用的电学仪表。以下分析中（　　）
①p是电压表；
②p是电流表；
③污染指数越小，仪表示数越大；
④污染指数越小，仪表示数越小。
A．只有①③正确 B．只有②④正确 C．只有②③正确 D．只有①④正确
8．如图所示的电路，先闭合开关S2灯泡L2发光，再闭合S1，L2也发光；与L1发光前相比，下列关于两只电流表示数变化的说法正确的是（　　）
A．A1不变，A2变小 B．A1变大，A2不变 C．A1变小，A2变小 D．A1变大，A2变小
9．如图所示，电阻R1与R3阻值相等均为5Ω，电阻R5=4R2，R2与R4阻值相等。现有一个两端电压为12V的电源，当把该电源接在A、B两个接线端时，电压表的示数为6V，电阻R1两端的电压为U1；当把该电源接在C、D两个接线端时，电阻R2两端的电压为U2。则下列说法中不正确的是（　　）
A．R1:R2=2:1
B．U1:U2=3:2
C．当把该电源接在C、D两个接线端时，通过电阻R2的电流大小为0.8A
D．当把该电源接在A、B两个接线端时，通过电阻R1的电流大小为0.45A
10．两只规格相同的灯泡按如图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的 B．电流表A2测灯泡L2的电流
C．电流表A1的示数与A2的示数相等 D．断开S2后，电流表A1的示数变小
11．如图所示电路，电源电压保持不变。闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（　　）
A．电压表的示数变大
B．电压表V示数与电流表A1示数的乘积变大
C．电流表A1的示数与电流表A2的示数之差变小
D．电压表V的示数与电流表A2的示数比值变大

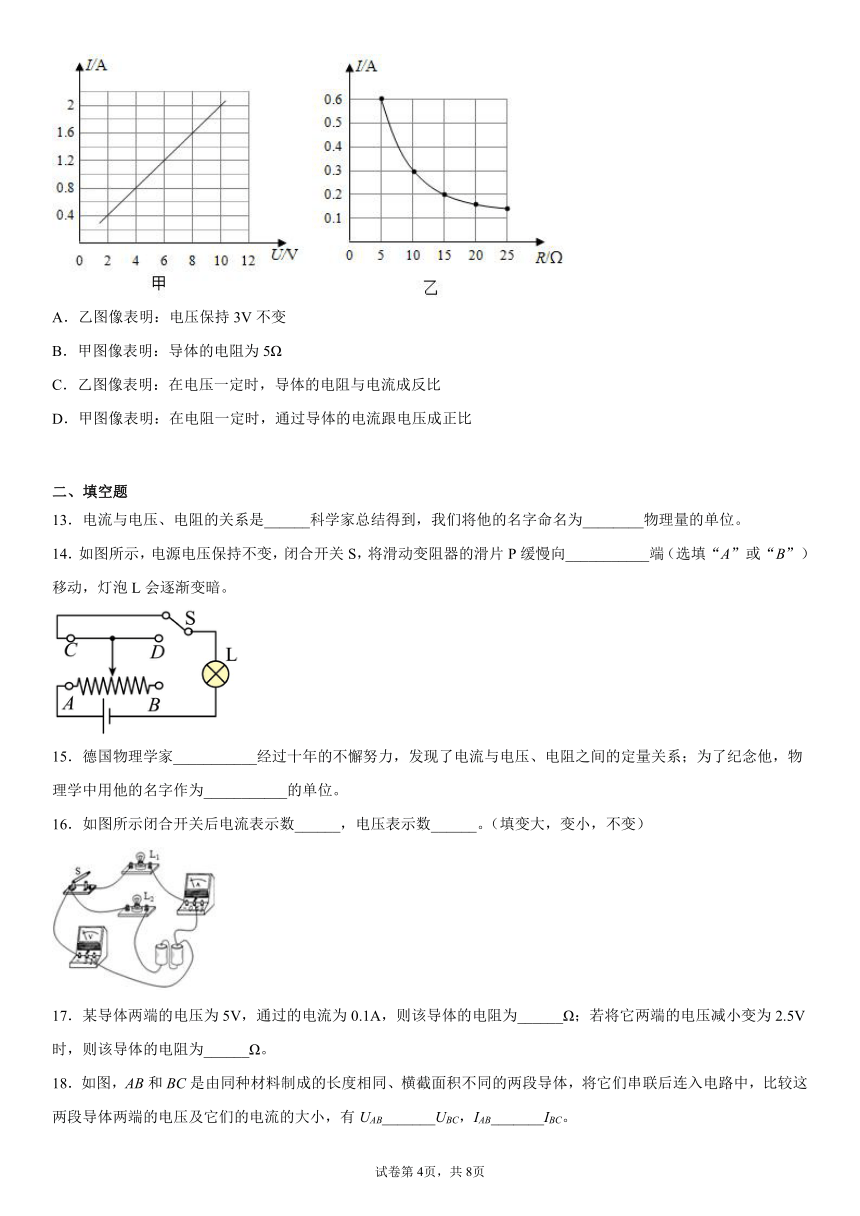

12．如图甲、乙所示，分别是探究“电流与电压”、“电流与电阻”关系时绘制的图像。关于这两个图像，下列说法错误的是（　　）
A．乙图像表明：电压保持3V不变
B．甲图像表明：导体的电阻为5Ω
C．乙图像表明：在电压一定时，导体的电阻与电流成反比
D．甲图像表明：在电阻一定时，通过导体的电流跟电压成正比
二、填空题
13．电流与电压、电阻的关系是______科学家总结得到，我们将他的名字命名为________物理量的单位。
14．如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向___________端（选填“A”或“B”）移动，灯泡L会逐渐变暗。
15．德国物理学家___________经过十年的不懈努力，发现了电流与电压、电阻之间的定量关系；为了纪念他，物理学中用他的名字作为___________的单位。
16．如图所示闭合开关后电流表示数______，电压表示数______。（填变大，变小，不变）
17．某导体两端的电压为5V，通过的电流为0.1A，则该导体的电阻为______Ω；若将它两端的电压减小变为2.5V时，则该导体的电阻为______Ω。

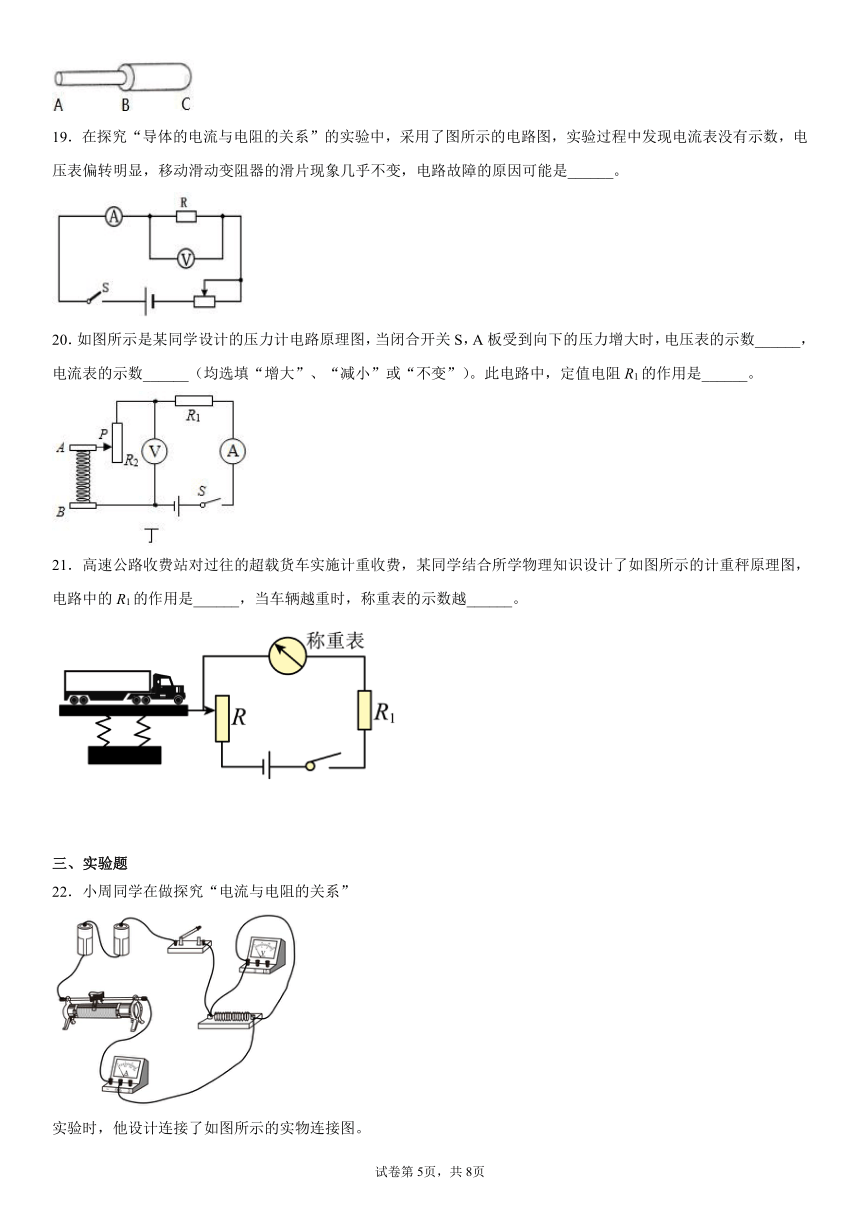

18．如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及它们的电流的大小，有UAB_______UBC，IAB_______IBC。
19．在探究“导体的电流与电阻的关系”的实验中，采用了图所示的电路图，实验过程中发现电流表没有示数，电压表偏转明显，移动滑动变阻器的滑片现象几乎不变，电路故障的原因可能是______。
20．如图所示是某同学设计的压力计电路原理图，当闭合开关S，A板受到向下的压力增大时，电压表的示数______，电流表的示数______（均选填“增大”、“减小”或“不变”）。此电路中，定值电阻R1的作用是______。
21．高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，电路中的R1的作用是______，当车辆越重时，称重表的示数越______。
三、实验题
22．小周同学在做探究“电流与电阻的关系”
实验时，他设计连接了如图所示的实物连接图。
(1)该实物连接图中有两种电路元件的接线是错误的，分别是：____和 ____。
(2)小周将上述错误改正后，开始实验。已知小周最先接入电路的电阻为，闭合开关前小周应将滑动变阻器阻值调至___处。实验开始，小周闭合开关S，直接读出电流表的示数，并把数据记录在表格中。然后再分别用和的电阻替换电阻，重复上述操作。他在实验操作过程中的错误是没有保持电阻R的___不变。
(3)小周同学发现错误后重新进行实验，得到的数据如下表所示。
物理量 试验次数 电阻 电路I/A
1 5 0.48
2 10 0.24
3 20 0.12
根据表中的实验数据得出结论：当电压一定时，流过电阻的电流与电阻值成_____。
(4)小周同学发现有一个小灯泡，于是用这个小灯泡替换20Ω的电阻后，继续进行实验。电表测得示数如图所示，此时小灯泡的电压为____V，电流为___A。
23．小林用如图甲的电路做“探究电流与电阻的关系”的实验。实验器材：电源（电压恒为6V）、电流表（量程为0~0.6A）、电压表各一只，一个开关，五个定值电阻（分别为6Ω、10Ω、15Ω、20Ω、30Ω），滑动变阻器RP（20Ω，1A），导线若干。
实验序号 1 2 3 4 5
R/Ω 6 10 15 20 30
I/A 0.30 0.20 0.15 0.10
(1)小林连接的实验电路如图甲所示，其中有一条导线连接有误，若此时闭合开关电压表所测量的电压______（选填“会”或“不会”）超过它的量程。请将连接错误的导线画“×”；______
(2)正确连接电路后，先将滑动变阻器的滑片移到最______（填“左”或“右”）端，闭合开关，电流表的示数为 0.3A，调节滑片发现电流表的示数发生变化，电压表的示数始终为零。 电路中的故障可能是电压表______（选填“短路”或“断路”）；
(3)排除故障后，小林将 6Ω 的电阻连入电路，移动滑片，电流表的示数如图乙，此时的电流值为______ A。断开开关，滑片位置不动，只将电路中6Ω 的电阻换成10Ω 的电阻，闭合开关后，应该将滑动变阻器的滑片向______（选填“左”或“右”）移动，直至电压表的示 数为______ V 时，记录对应的电流；
(4)分别换上阻值为 15Ω、20Ω 和 30Ω 的定值电阻进行探究，发现换上30Ω 的定值电阻时实验无法完成，但小林只需将≥______Ω的现有定值电阻串联在电路中就可完成实验；
(5)将数据记录如上表所示，分析数据得到结论：当导体两端电压一定时，通过导体的电流和这段导体的电阻成______比。
24．利用图甲进行“测量未知电阻”的实验中，电源由三节新干电池串联组成，电流表（0~0.6A）、电压表（0~3V），滑动变阻器的规格为“20Ω 1A”。
U/V 1.5 2.0 2.5
I/A 0.30 0.42 0.50
Rx/Ω 5.0 4.8
(1)测量原理：______；
(2)闭合开关，改变电阻Rx两端的电压，进行了三次测量，第三次实验中电压表示数如图乙所示，将实验数据填入上表并进行处理，所测电阻Rx的阻值为______Ω；
(3)该小组想用一块电流表和一个定值电阻R0，测未知电阻Rx的阻值。于是他们设计了如图丙所示的电路图，并进行如下实验操作：
①闭合S和S1，此时电流表的示数为I1；
②闭合S断开S1，此时电流表的示数为I2；
③请用已知量R0和测出量I1、I2表示出未知电阻Rx的表达式，则Rx=______。
四、计算题
25．一根粗细均匀的镍铬合金丝，将其接入电压为6V的电源上，通过的电流为0.3A。求：
(1)这根镍铬合金丝的电阻；
(2)若将这根镍铬合金丝对折后一起接入原电源上，电路中的总电流为多大？
26．如图所示，电源电压恒为12V，电阻R1为10Ω，当开关S闭合后，R2两端的电压为8V，求：
(1)电阻R1两端的电压；
(2)通过电阻R2的电流。
27．如图所示，R2的阻值为5Ω，电源两端的电压U保持不变。闭合开关S、S1，电压表示数为10V；闭合开关S，断开开关S1，电压表示数为2V。求：
（1）开关S、S1闭合时，电流表的示数是多少A？
（2）电阻R1的阻值。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．A
2．B
3．C
4．C
5．C
6．C
7．D
8．B
9．D
10．D
11．D
12．C
13．欧姆 电阻
14．B
15．欧姆 电阻
16．变大 变小
17．50 50
18．＞ =
19．电阻R断路
20．增大 减小 保护电路
21．保护电路 大
22．滑动变阻器 电压表 最大值 电压 反比 2.4 0.3
23．会 右 短路 0.5 右 3 10 反
24． 4.9
25．（1）20Ω；（2）1.2A
26．(1)4V；(2)0.4A
27．（1）2A；（2）20Ω
