第4节变阻器

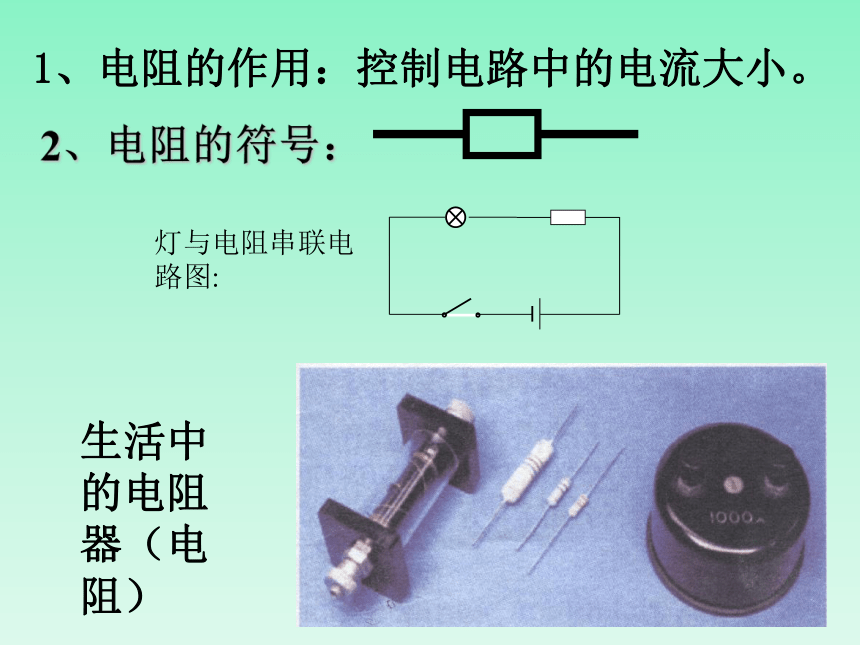

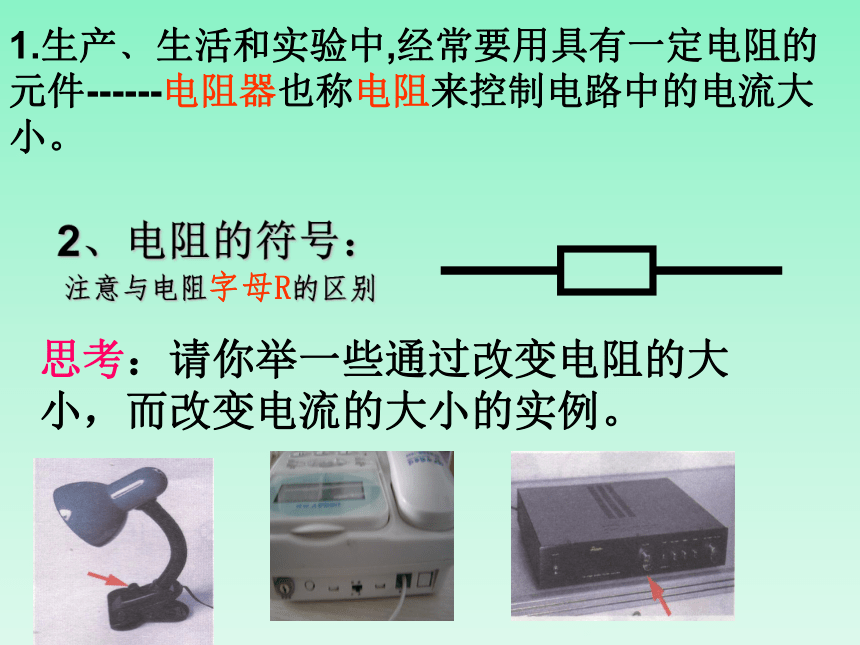

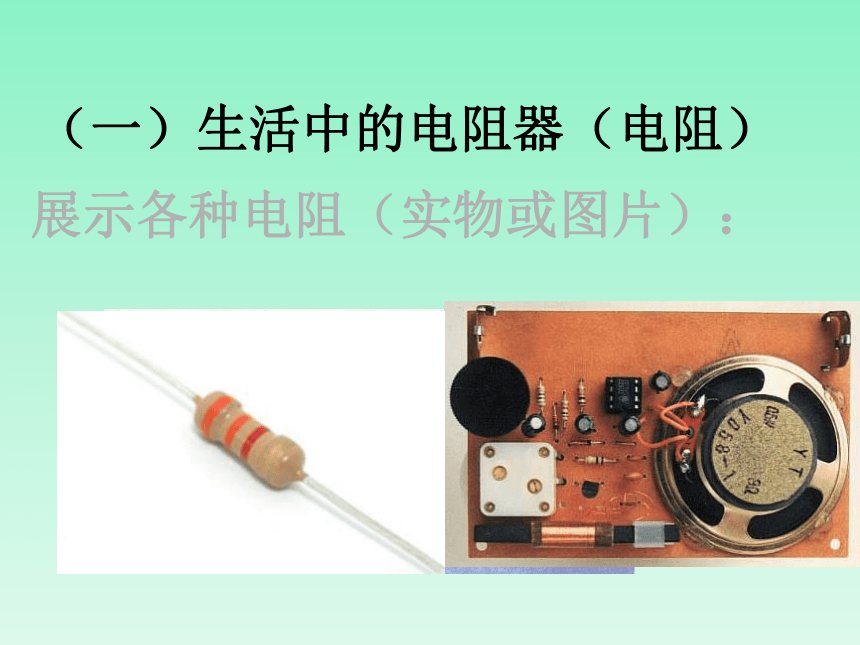

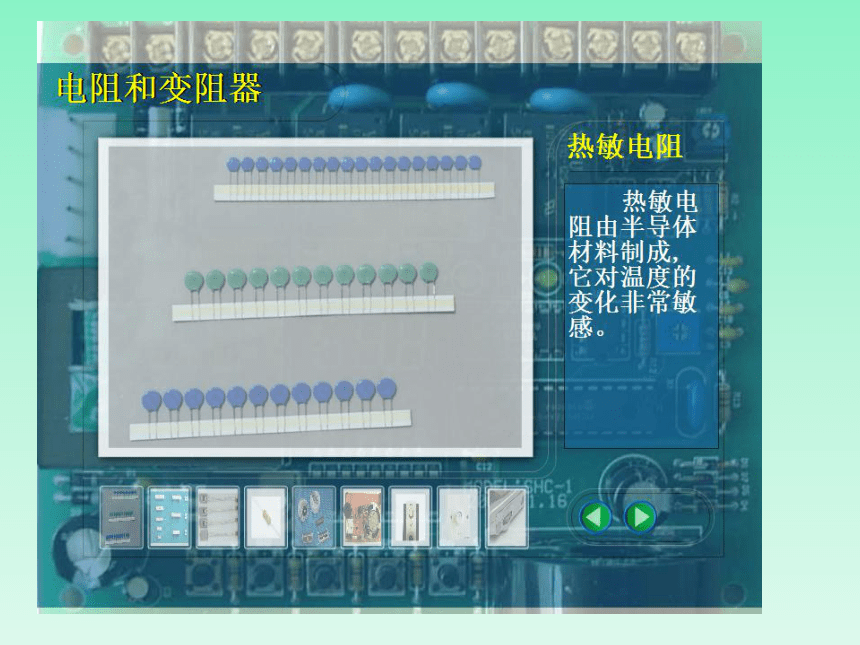

课件41张PPT。第四节 变阻器（一）生活中的电阻器（电阻）展示各种电阻（实物或图片）：1.生产﹑生活和实验中,经常要用具有一定电阻的元件------电阻器也称电阻来控制电路中的电流大小。

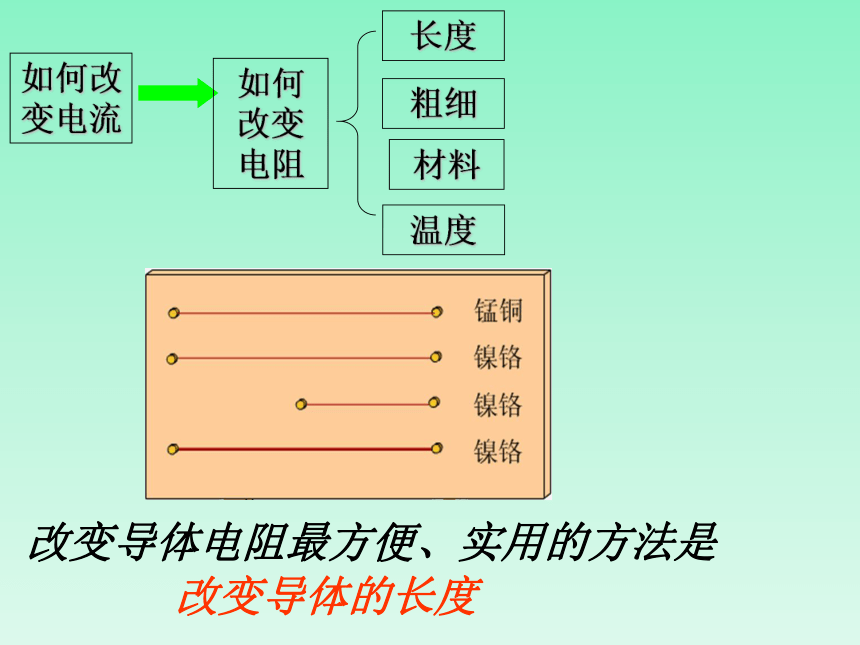

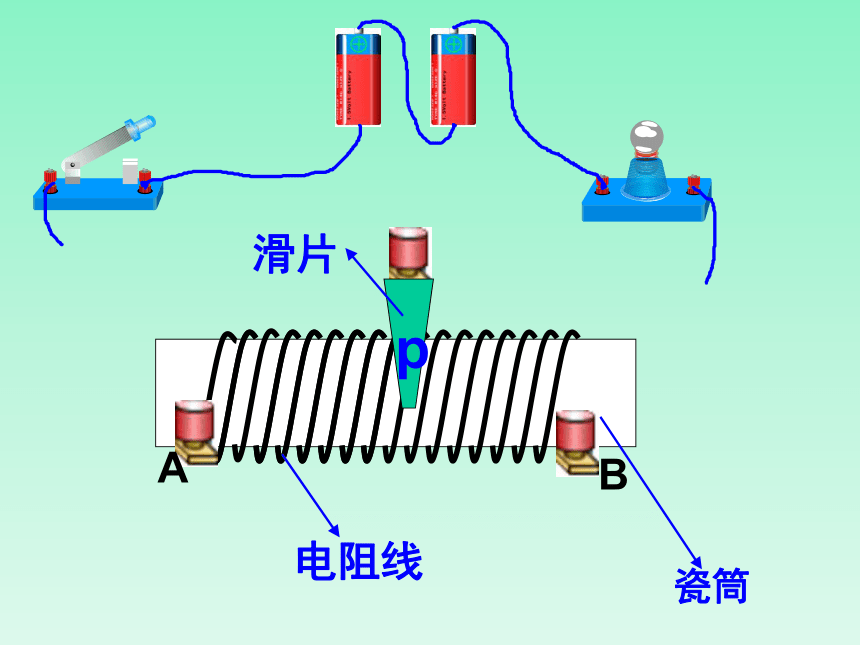

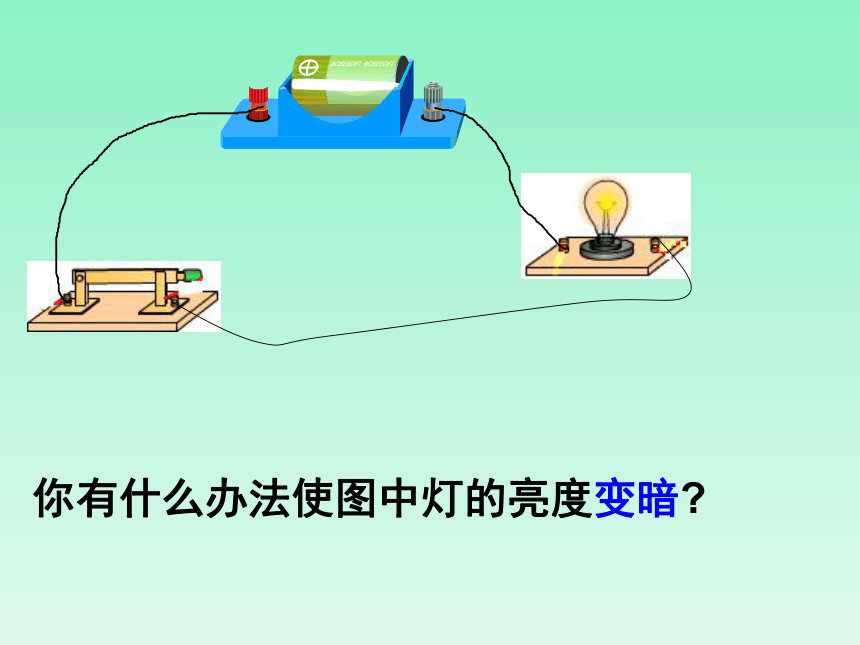

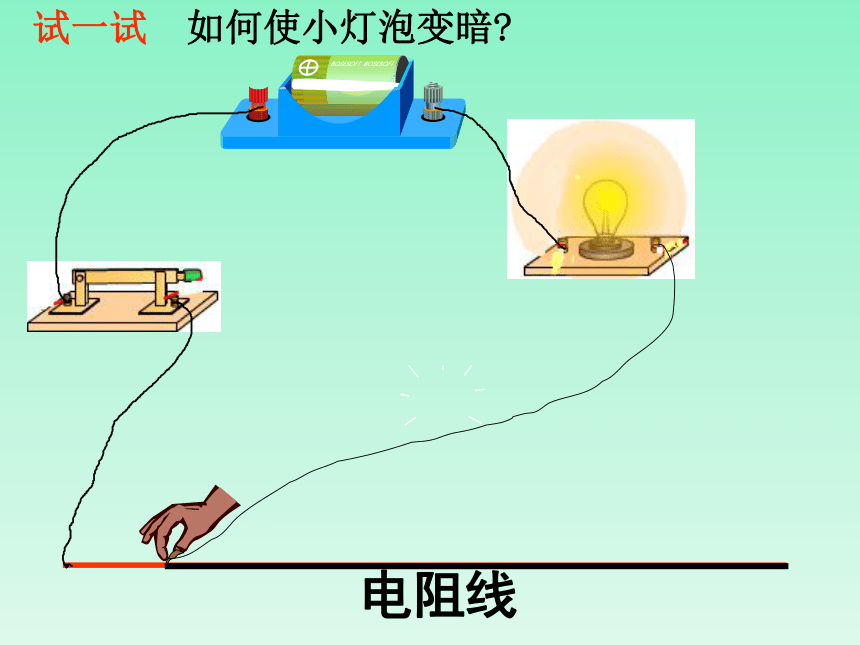

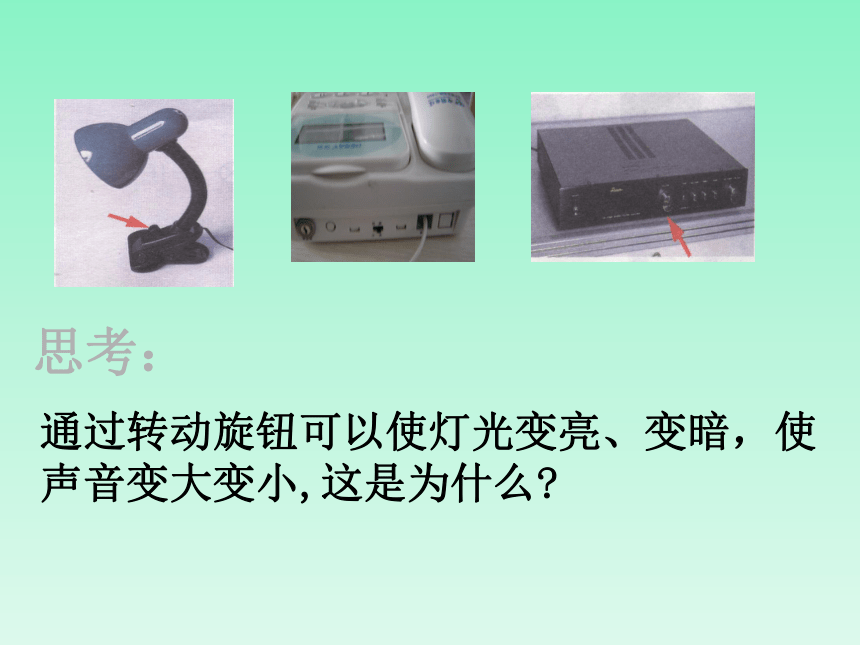

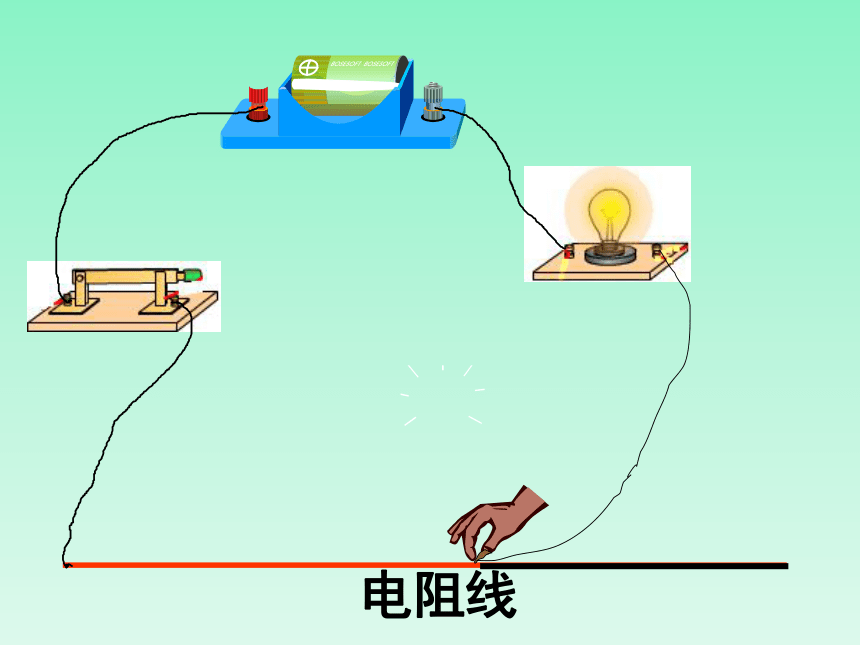

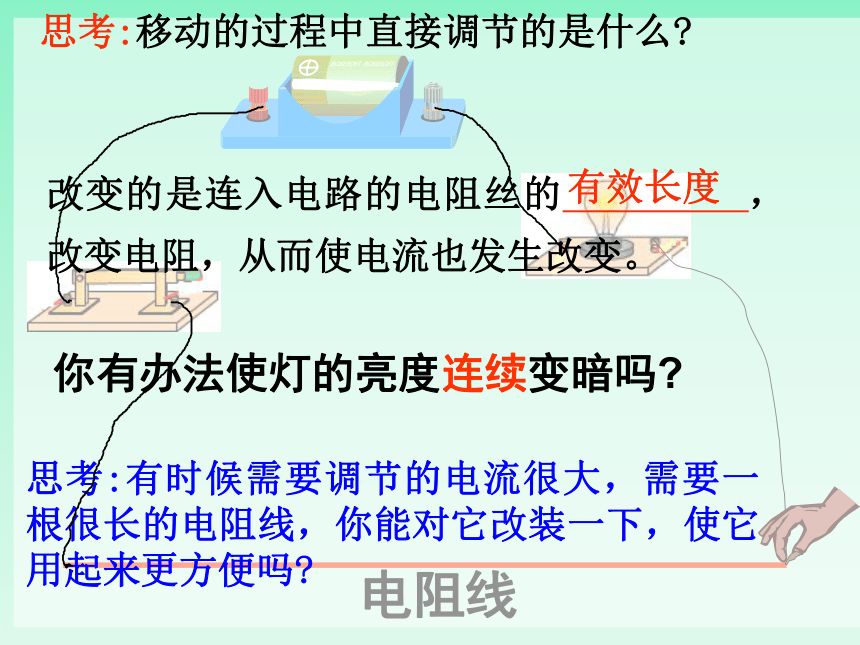

思考：请你举一些通过改变电阻的大小，而改变电流的大小的实例。1、电阻的作用：控制电路中的电流大小。生活中的电阻器（电阻）你有什么办法使图中灯的亮度变暗?如何改变电流如何改变电阻长度材料温度粗细改变导体的长度改变导体电阻最方便、实用的方法是电阻线试一试 如何使小灯泡变暗?电阻线电阻线思考:移动的过程中直接调节的是什么?改变的是连入电路的电阻丝的 ，改变电阻，从而使电流也发生改变。思考:有时候需要调节的电流很大，需要一根很长的电阻线，你能对它改装一下，使它用起来更方便吗?有效长度你有办法使灯的亮度连续变暗吗?讨论：
观察滑动变阻器，你可以获取哪些信息？
与刚才做的变阻器与哪些不同？二、滑动变阻器1、原理通过改变连入电路中电阻丝的 ，改变电阻。有效长度滑片金属杆接线柱2、结构铭牌“20Ω，2A”表示滑动变阻器的最大阻值是20欧姆，变阻器允许通过的最大电流是2安培。“20Ω，2A”铭牌你能猜想一下变阻器上的“1A20Ω”的含义吗?3、结构示意图电路图中的符号4、探究：怎样用变阻器改变灯泡的亮度(1) 电路中的连接方法： 。串联你认为接线柱有几种连接方法？AP、变小变亮AP、变小变亮BP、变大变暗BP、变大变暗AB、不变不变CD、不变不变P定值电阻电阻为 01、滑动变阻器有四种正确连接方法。 两者效果相同
滑片向右移，电阻 。对应电路符号：变大总结(2) 接线柱连接方法： 。一上一下两者效果相同滑片向右移，电阻 。对应电路符号：变小电阻丝的哪段被接入电路，决定于 的接线柱。下面2、滑动变阻器有两种错误连接方法，分别如下图：接同上两个接线柱时，作导线用，电阻为0。 接同下两个接线柱时，作定
值电阻用，接入是的最大电阻 这两种接法都不能改变电阻 根据电路图连接实物图你认为滑动变阻器接入电路时滑片应放在什么位置好呢？为什么？ 应放在电阻最大端。因为在同一个电路中，电阻最大时，电流最小，便于保护电路。 注意事项注意事项1）每一个变阻器都有规定的最大电阻和允许通过的最大电流，使用时要根据需要进行选择，不能使通过的电流超过最大值，否则会烧坏变阻器。
2）要使变阻器控制电路的电流，变阻器要串联连入电路。
3）接线柱要“一上一下”地选取。
4）在闭合开关前应将电阻调到最大值。（电阻线的有效长度最长）其他变阻器1、旋钮型变阻器实物与图片展示旋钮型变阻器和滑动变阻器的比较2、插孔式电阻箱3、旋盘式电阻箱应用一：
滑动变阻器应用——油量表0123A握力器应用二：弹簧握手处你能解释它的工作原理吗?例题1
如图所示，A、B、C、D是滑动变阻器的四个接线柱，将这变阻器与一小灯泡串联后接入电路，通电后，向左移动滑片P，灯泡逐渐变暗，该滑动变阻器接入电路的两接线柱为：（ ? ）
A．A、D接线柱　　B．B、D接线柱
C．C、D接线柱　　D．A、B接线柱B课堂练习
1.滑动变阻器是靠改变接入电路中的＿＿＿＿来改变电阻的器件。
电线的有效长度CD4.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 （ ）
（A）电阻最小值是20Ω，允许通过的最大电流是1A
（B）电阻最小值是20Ω，允许通过的最小电流是1A
（C）电阻最大值是20Ω，允许通过的最小电流是1A
（D）电阻变化范围是0~20Ω，允许通过的最大电流是1AD5、如图所示，将导线接在滑动变阻器B和C两个接线柱上，当滑动触头P向右滑动时，变阻器的阻值将如何变化？ 若接在 和 两个接线柱上，阻值为 且始终保持不变。AB变小最大值6.如图所示,要使灯泡的亮度变大,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.7．A、C两点已接入电路，A接电源正极，则电流从___经___到___，如果滑动片向右移动，则电流通过电阻线的长度将_______，变阻器接入电路的电阻将_______，流过电路的电流将_____。
5．如图所示，电阻箱的示数是________。PC变大5608ΩA变大变小5.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。__________________________________例2:按下列要求连接图中的实物,并画出相应的电路图
(1)用电流表测灯泡中的电流
(2) 用滑动变阻器改变灯泡中电流,且滑片向左移时,
变阻器电流增大
