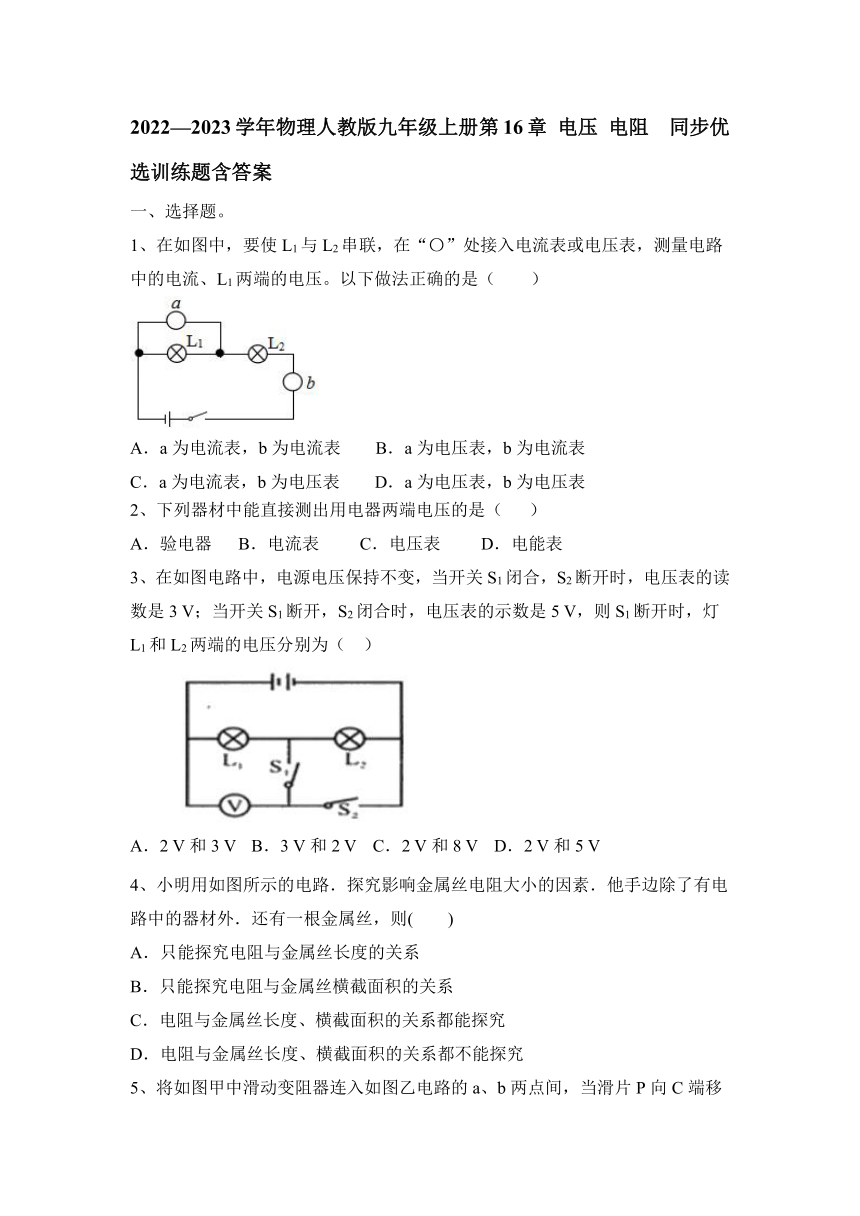

2022—2023学年物理人教版九年级上册第16章 电压 电阻 同步优选训练题（含答案）

2022—2023学年物理人教版九年级上册第16章 电压 电阻 同步优选训练题含答案
一、选择题。
1、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
2、下列器材中能直接测出用电器两端电压的是（ ）
A．验电器 B．电流表 C．电压表 D．电能表
3、在如图电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3 V；当开关S1断开，S2闭合时，电压表的示数是5 V，则S1断开时，灯L1和L2两端的电压分别为（ ）
A．2 V和3 V B．3 V和2 V C．2 V和8 V D．2 V和5 V
4、小明用如图所示的电路．探究影响金属丝电阻大小的因素．他手边除了有电路中的器材外．还有一根金属丝，则( )
A．只能探究电阻与金属丝长度的关系
B．只能探究电阻与金属丝横截面积的关系
C．电阻与金属丝长度、横截面积的关系都能探究
D．电阻与金属丝长度、横截面积的关系都不能探究
5、将如图甲中滑动变阻器连入如图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（ ）
A．A和B B．B和D C．A和C D．B和C
6、电阻是导体对电流的阻碍作用，所以（ ）
A．有电流通过导体就有电阻，没有电流通过导体就没有电阻
B．通过导体的电流逐渐增大，则导体的电阻也逐渐增大
C．导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的
D．导体的电阻只与导体的长度和横截面积有关
7、如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表，下列说法正确的是（ ）
A．若①②为电流表，③为电压表，两灯都亮
B．若①②为电压表，③为电流表，两灯都亮
C．若①③为电压表，②为电流表，两灯串联都不亮
D．若①③为电流表，②为电压表，两灯并联都亮
8、如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出AB两端、BC两端、AC两端的电压分别为2 V、2 V、4 V，在表格中记录数据后，下一步应该做的是( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
9、关于材料的性质及其应用，下列说法错误的是( )
A．有的半导体对光比较敏感，可以用来制造光敏电阻
B．铜的导电性较好，可以用来制造保险丝
C．金刚石的硬度比较大，可以用来做钻头
D．超导材料在低于临界温度时电阻为零，将来可用于远距离输电
10、在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用。其原因是闭合开关后（ ）
A．通过电路的电流最小 B．变阻器两端电压最小
C．变阻器电阻发热最大 D．电源两端的电压最小
11、下列关于电压的说法中，不正确的是（ ）
A. 电压是使自由电荷发生绕核运动的原因
B. 电压的大小用电压表测量
C. 干电池、蓄电池都是提供电压的装置
D. 每节蓄电池的电压为2V
12、如图所示的两个电路中，L1与L2规格不一样。开关闭合，灯均发光，则（ ）
A．V表示数等于V1表示数 B．V1表示数大于V2表示数
C．A2表示数大于A1示数 D．A1表示数大于A2示数
*13、如图所示，桌面上有一个开关、两个灯泡，开关闭合，则下列说法不正确的是( )
A．如果两灯都亮，两灯可能串联，也可能并联
B．若用电流表测得流过两灯的电流不相等，则两灯一定并联
C．若用电压表测得两灯电压相等，则两灯一定是并联
D．若用电压表测得两灯电压不相等，则两灯一定串联
14、下列关于各种材料的说法正确的是( )
A．铝、橡胶、塑料都是很好的绝缘材料
B．超导体是一种电阻很大的材料
C．纳米材料可以大大提高材料的强度和硬度
D．用半导体材料可以制成性能优良的输电线
15、如图所示，当滑动变阻器的滑片P向左移动时，连入电路中的阻值变大的是（ ）
二、填空题。
16、在做“练习使用电压表”实验时，小华把电压表接成了如图所示的电路，小灯泡的规格为“1.2 V”，电池的电压为1.5 V．闭合开关S后，小灯泡________(填“发光”或“不发光”)，电压表的示数为________V.
17、如图所示的电路，灯L1和L2是______联，如果电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是______V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是______。
18、在探究“决定电阻大小因素”的实验中，运用的物理研究方法是________；在制作导线和电阻丝时主要是根据导体的________对电阻大小的影响来选取的。
19、在收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器
（1）只把A和C接入电路，旋动滑片时，是否能改变通过电位器的电流：_______；
A．能 B．不能 C．无法确定
（2）只把A和B接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值_______。
A．变大 B．不变 C．变小
*20、如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
21、如图所示，电压表的示数是___________V。
22、如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头与b处相接时，电压表示数为；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为，这时灯泡两端的电压为______
三、作图题。
23、如图所示，电源电压为3V，用铅笔画线代替导线，将图中元件连接成电路，要求电压表测量灯泡两端的电压，当滑动变阻器的滑片向右移动时，灯泡变暗。
四、实验题。
24、某实验小组利用如图所示的电路探究“影响导体电阻大小的因素”的实验，将a、b、c、d四段导体分别接入电路。经过测量，得到下表所示数据。
导体代号 长度/m 横截面积/mm2 材料 电流大小/A
a 0.5 0.4 锰铜合金 0.20
b 0.5 0.4 镍铬合金 0.16
c 0.5 0.2 镍铬合金 0.08
d 1.0 0.2 镍铬合金 0.04
(1)实验中，通过比较电路中____的大小，判断导体电阻的大小。
(2)为探究导体电阻与导体材料的关系，应控制____和 相同，材料不同的导体进行实验。
(3)选取导体____(填导体代号)进行实验可以探究导体电阻大小与导体横截面积的关系。
(4)分析表格中数据可知：导体的电阻与____、____和 有关。
(5)在材料一定时，导体的电阻与长度成____比，与横截面积成____比。
25、小兰同学对串联电路电压规律进行了探究：
（1）根据电路图甲，用笔代替导线连接实物图乙。
（2）如图甲所示闭合开关，发现L1不发光，L2比较亮，电压表示数为零，则小灯泡L1的故障是　 　。在连接电路时，开关应处于　 　状态。
（3）排除故障后，小兰正确测出了L1两端的电压，在测L2两端的电压时，小兰打算采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。此操作可能会导致电压表出现的现象是　 　。
（4）最后，小兰按照正确的方法测出了L1、L2、AC之间的电压UL1＝2.4V，U＝1.6V，UAC的示数如图丙所示，读出UAC＝　 　V，并得出了实验的最终结论，实验结论为　 　。
（5）此实验依然存在着一定的缺陷，你的改进方法是：　 　。
五、计算题。
26、如图所示，电源电压为6V，已知电流表A1的示数为0.4A，电压表V1的示数为2.4V，则V2的示数为多少？A2的示数为多少？
27、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
2022—2023学年物理人教版九年级上册第16章 电压 电阻 同步优选训练题含答案
一、选择题。
1、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【答案】B
2、下列器材中能直接测出用电器两端电压的是（ ）
A．验电器 B．电流表 C．电压表 D．电能表
【答案】C
3、在如图电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3 V；当开关S1断开，S2闭合时，电压表的示数是5 V，则S1断开时，灯L1和L2两端的电压分别为（ ）
A．2 V和3 V B．3 V和2 V C．2 V和8 V D．2 V和5 V
【答案】B
4、小明用如图所示的电路．探究影响金属丝电阻大小的因素．他手边除了有电路中的器材外．还有一根金属丝，则( )
A．只能探究电阻与金属丝长度的关系
B．只能探究电阻与金属丝横截面积的关系
C．电阻与金属丝长度、横截面积的关系都能探究
D．电阻与金属丝长度、横截面积的关系都不能探究
【答案】C

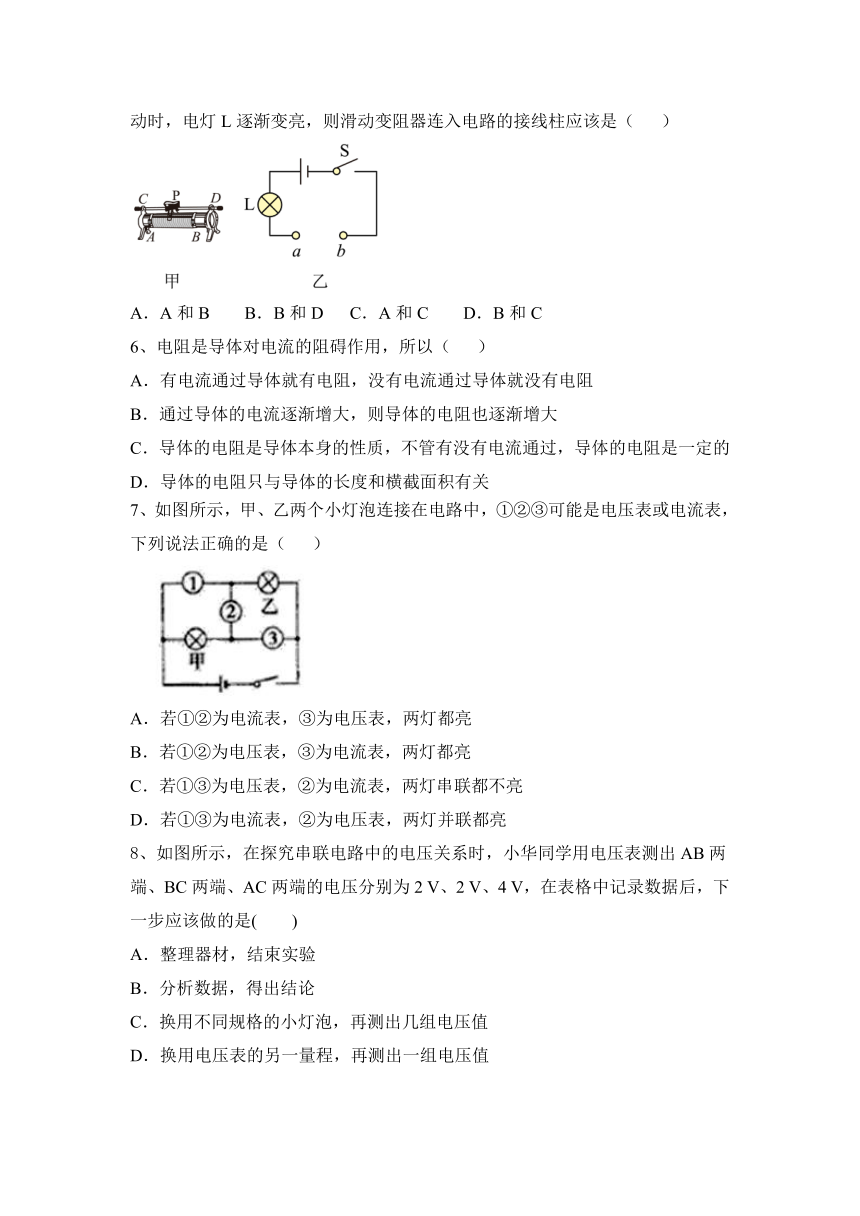

5、将如图甲中滑动变阻器连入如图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（ ）
A．A和B B．B和D C．A和C D．B和C
【答案】C
6、电阻是导体对电流的阻碍作用，所以（ ）
A．有电流通过导体就有电阻，没有电流通过导体就没有电阻
B．通过导体的电流逐渐增大，则导体的电阻也逐渐增大
C．导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的
D．导体的电阻只与导体的长度和横截面积有关
【答案】C
7、如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表，下列说法正确的是（ ）
A．若①②为电流表，③为电压表，两灯都亮
B．若①②为电压表，③为电流表，两灯都亮
C．若①③为电压表，②为电流表，两灯串联都不亮
D．若①③为电流表，②为电压表，两灯并联都亮
【答案】D
8、如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出AB两端、BC两端、AC两端的电压分别为2 V、2 V、4 V，在表格中记录数据后，下一步应该做的是( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
【答案】C　

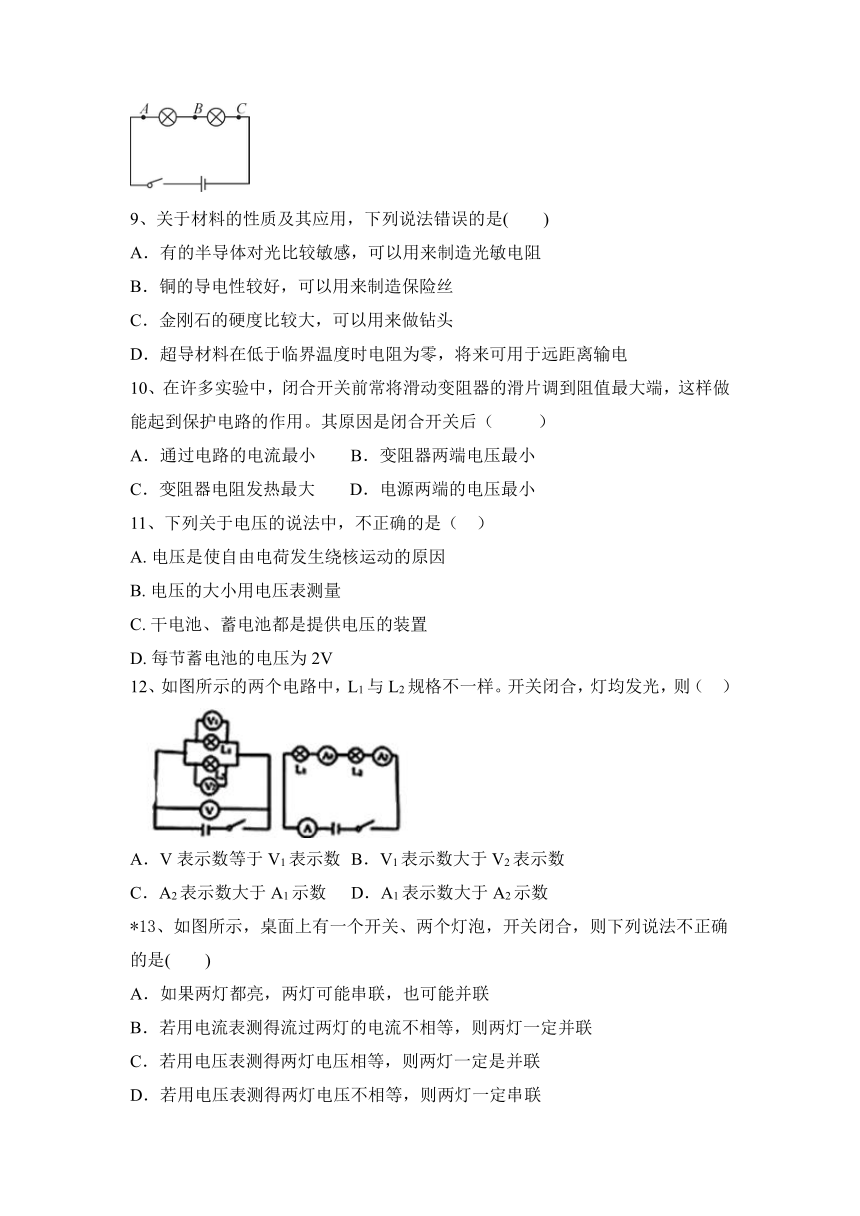

9、关于材料的性质及其应用，下列说法错误的是( )
A．有的半导体对光比较敏感，可以用来制造光敏电阻
B．铜的导电性较好，可以用来制造保险丝
C．金刚石的硬度比较大，可以用来做钻头
D．超导材料在低于临界温度时电阻为零，将来可用于远距离输电
【答案】B
10、在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用。其原因是闭合开关后（ ）
A．通过电路的电流最小 B．变阻器两端电压最小
C．变阻器电阻发热最大 D．电源两端的电压最小
【答案】A
11、下列关于电压的说法中，不正确的是（ ）
A. 电压是使自由电荷发生绕核运动的原因
B. 电压的大小用电压表测量
C. 干电池、蓄电池都是提供电压的装置
D. 每节蓄电池的电压为2V
【答案】A
12、如图所示的两个电路中，L1与L2规格不一样。开关闭合，灯均发光，则（ ）
A．V表示数等于V1表示数 B．V1表示数大于V2表示数
C．A2表示数大于A1示数 D．A1表示数大于A2示数
【答案】A
*13、如图所示，桌面上有一个开关、两个灯泡，开关闭合，则下列说法不正确的是( )
A．如果两灯都亮，两灯可能串联，也可能并联
B．若用电流表测得流过两灯的电流不相等，则两灯一定并联
C．若用电压表测得两灯电压相等，则两灯一定是并联
D．若用电压表测得两灯电压不相等，则两灯一定串联
【答案】C　
14、下列关于各种材料的说法正确的是( )
A．铝、橡胶、塑料都是很好的绝缘材料
B．超导体是一种电阻很大的材料
C．纳米材料可以大大提高材料的强度和硬度
D．用半导体材料可以制成性能优良的输电线
【答案】C
15、如图所示，当滑动变阻器的滑片P向左移动时，连入电路中的阻值变大的是（ ）
【答案】C
二、填空题。
16、在做“练习使用电压表”实验时，小华把电压表接成了如图所示的电路，小灯泡的规格为“1.2 V”，电池的电压为1.5 V．闭合开关S后，小灯泡________(填“发光”或“不发光”)，电压表的示数为________V.
【答案】不发光 1.5
17、如图所示的电路，灯L1和L2是______联，如果电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是______V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是______。
【答案】串 1.6 灯L2开路

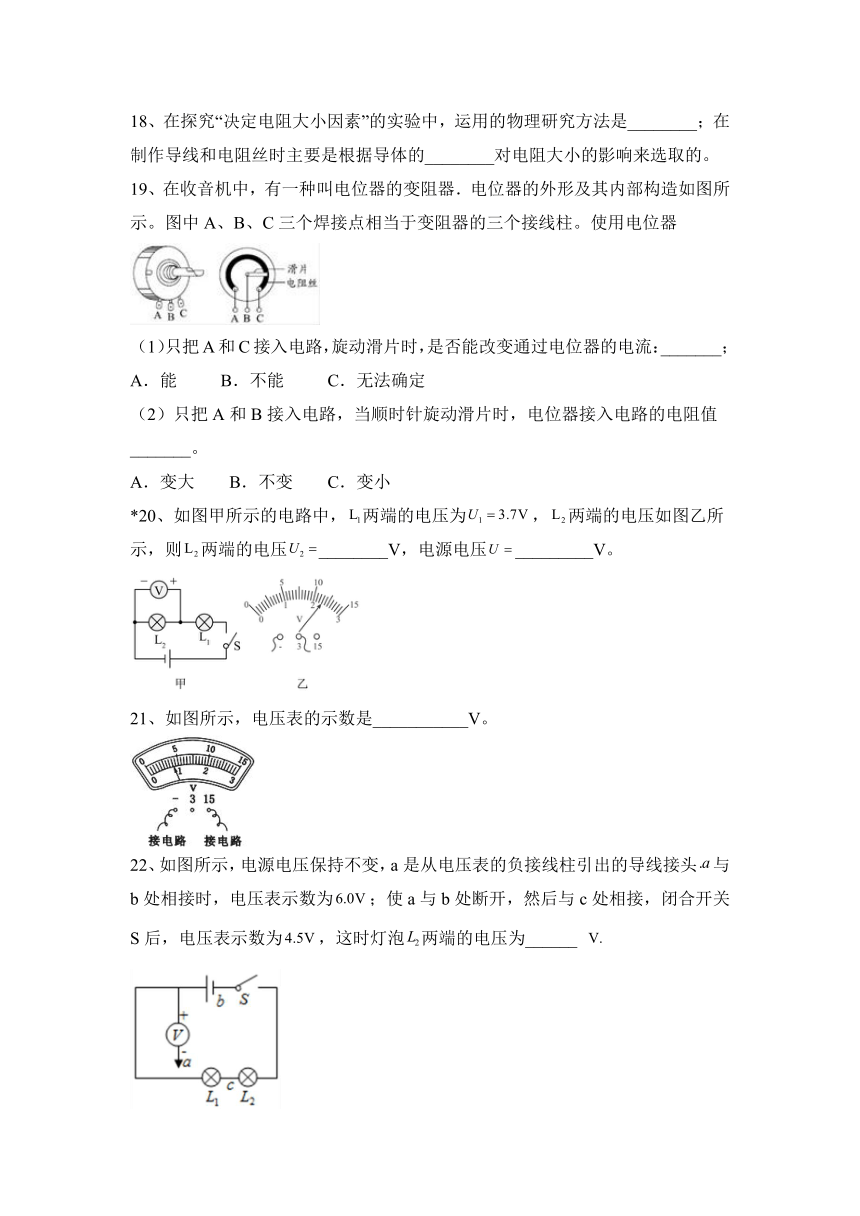

18、在探究“决定电阻大小因素”的实验中，运用的物理研究方法是________；在制作导线和电阻丝时主要是根据导体的________对电阻大小的影响来选取的。
【答案】控制变量法；材料
19、在收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器
（1）只把A和C接入电路，旋动滑片时，是否能改变通过电位器的电流：_______；
A．能 B．不能 C．无法确定
（2）只把A和B接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值_______。
A．变大 B．不变 C．变小
【答案】B A
*20、如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
【答案】2.3 6.0
21、如图所示，电压表的示数是___________V。
【答案】4
22、如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头与b处相接时，电压表示数为；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为，这时灯泡两端的电压为______
【答案】
三、作图题。
23、如图所示，电源电压为3V，用铅笔画线代替导线，将图中元件连接成电路，要求电压表测量灯泡两端的电压，当滑动变阻器的滑片向右移动时，灯泡变暗。
【答案】如图所示：
四、实验题。
24、某实验小组利用如图所示的电路探究“影响导体电阻大小的因素”的实验，将a、b、c、d四段导体分别接入电路。经过测量，得到下表所示数据。
导体代号 长度/m 横截面积/mm2 材料 电流大小/A
a 0.5 0.4 锰铜合金 0.20
b 0.5 0.4 镍铬合金 0.16
c 0.5 0.2 镍铬合金 0.08
d 1.0 0.2 镍铬合金 0.04
(1)实验中，通过比较电路中____的大小，判断导体电阻的大小。
(2)为探究导体电阻与导体材料的关系，应控制____和 相同，材料不同的导体进行实验。
(3)选取导体____(填导体代号)进行实验可以探究导体电阻大小与导体横截面积的关系。
(4)分析表格中数据可知：导体的电阻与____、____和 有关。
(5)在材料一定时，导体的电阻与长度成____比，与横截面积成____比。
【答案】(1) 电流　(2) 长度 横截面积 (3) b、c
(4) 长度 横截面积 材料 (5)正 反
25、小兰同学对串联电路电压规律进行了探究：
（1）根据电路图甲，用笔代替导线连接实物图乙。
（2）如图甲所示闭合开关，发现L1不发光，L2比较亮，电压表示数为零，则小灯泡L1的故障是　 　。在连接电路时，开关应处于　 　状态。
（3）排除故障后，小兰正确测出了L1两端的电压，在测L2两端的电压时，小兰打算采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。此操作可能会导致电压表出现的现象是　 　。
（4）最后，小兰按照正确的方法测出了L1、L2、AC之间的电压UL1＝2.4V，U＝1.6V，UAC的示数如图丙所示，读出UAC＝　 　V，并得出了实验的最终结论，实验结论为　 　。
（5）此实验依然存在着一定的缺陷，你的改进方法是：　 　。
【答案】（1）如图所示：
（2）短路；断开； （3）电压表指针反向偏转；
（4）4； 串联电路两端的总电压等于各串联部分两端电压之和；
（5）换用不同规格的灯泡多做几次实验。
五、计算题。
26、如图所示，电源电压为6V，已知电流表A1的示数为0.4A，电压表V1的示数为2.4V，则V2的示数为多少？A2的示数为多少？
【答案】则V2的示数为3.6V；A2的示数为0.4A；
【解答】据图可知，此题中两个灯泡串联，A1A2测量的是电路的电流，电压表V1的示数是L1的电压，V2的示数为L2的电压，V3的示数为为电源电压；
由于串联，所以电流处处相等，故该电路中的两个电流表的示数相同，故知道电流表A1的示数为0.4A，所以A2的示数也是0.4A；
此题中电压表V1的示数是L1的电压，即为2.4V，则V2的示数为L2的电压，V3的示数为为电源电压，即为6V，
由于串联电路中，总电压等于各部分电压之和，故V2的示数为：
U2＝U﹣U1＝6V﹣2.4V＝3.6V；
27、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
【详解】（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；
（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；
答：（1）灯泡L1两端的电压为1V；
（2）灯泡L2两端的电压为2V；
