16.2 串、并联电路电压的规律 课件

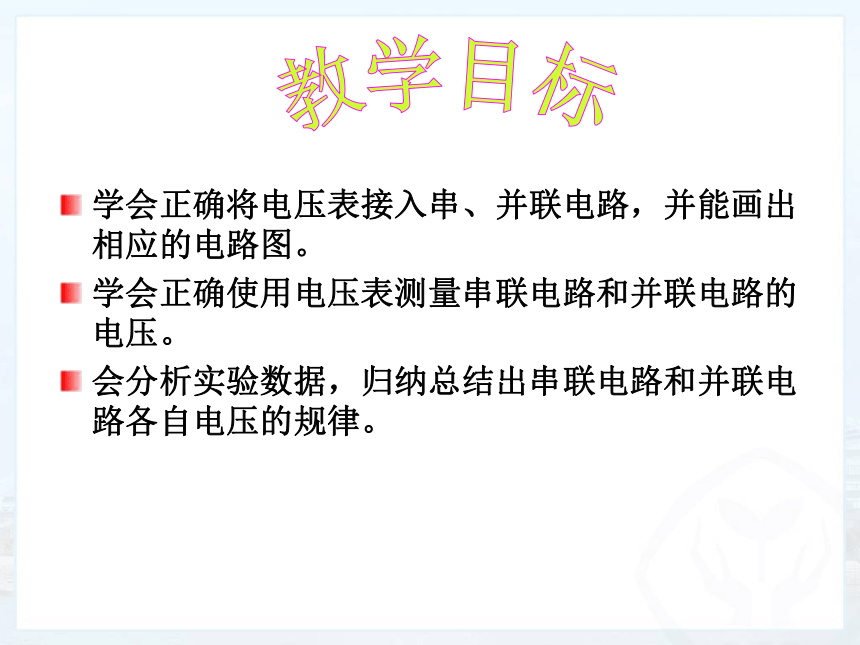

课件33张PPT。串、并联电路中电压的规律 第十六章 第２节学会正确将电压表接入串、并联电路，并能画出相应的电路图。
学会正确使用电压表测量串联电路和并联电路的电压。

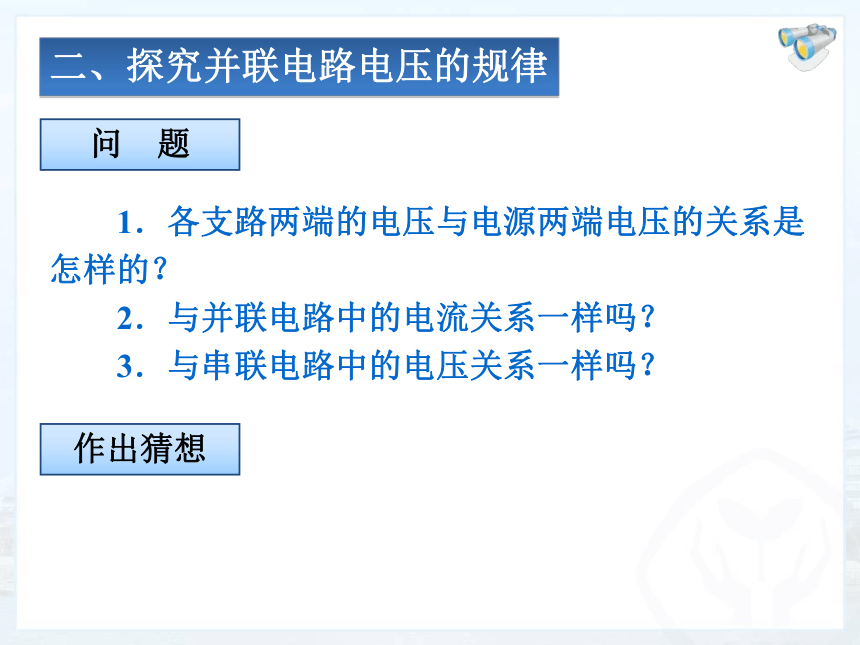

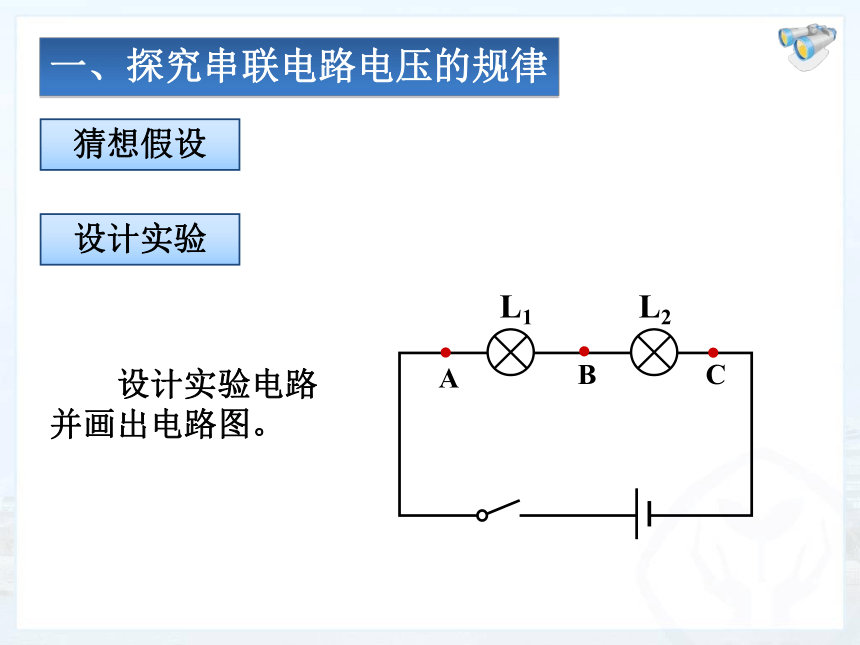

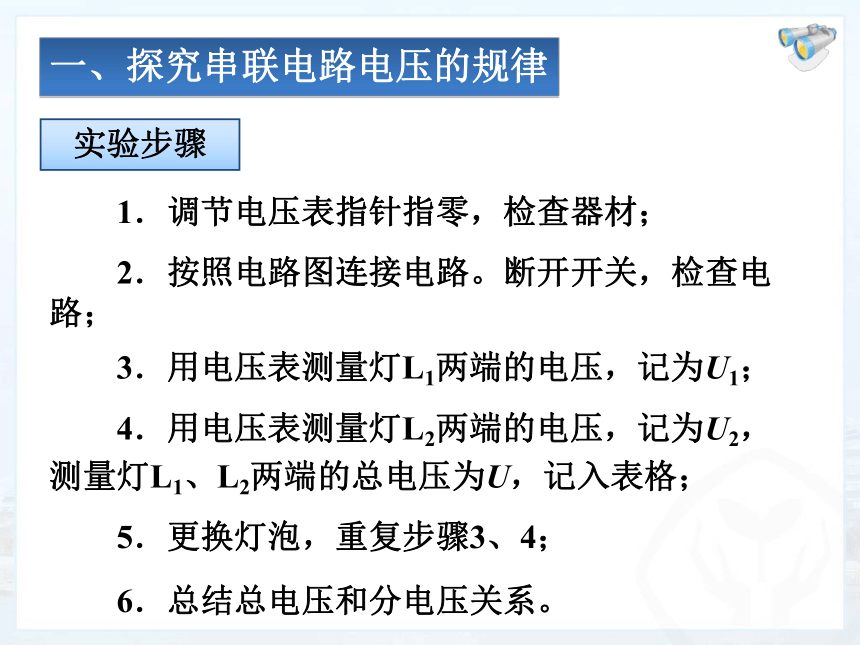

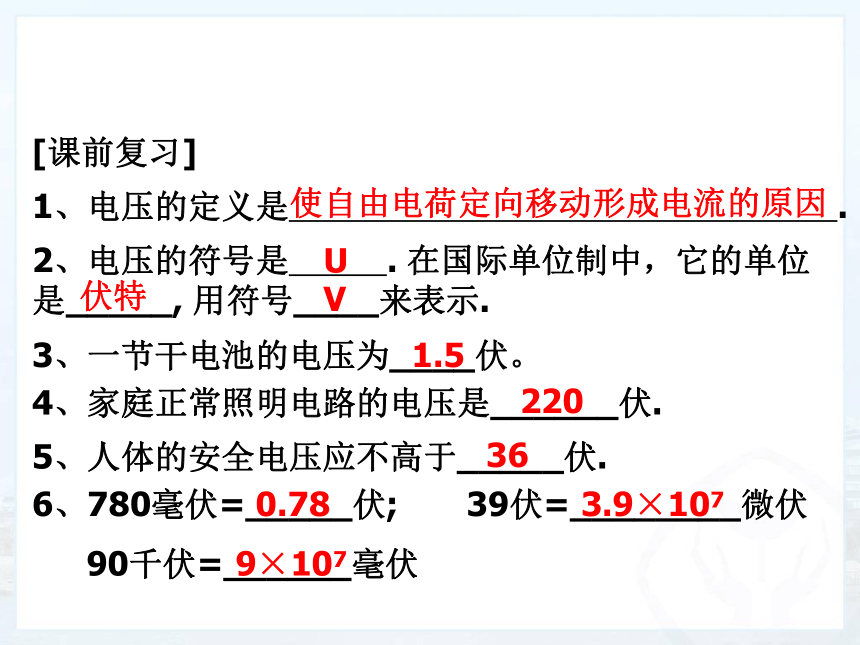

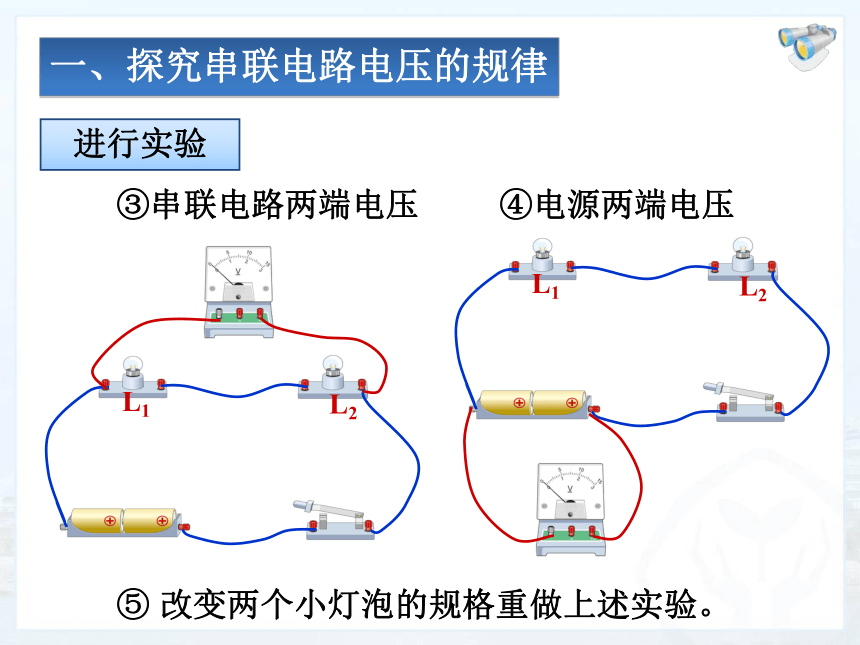

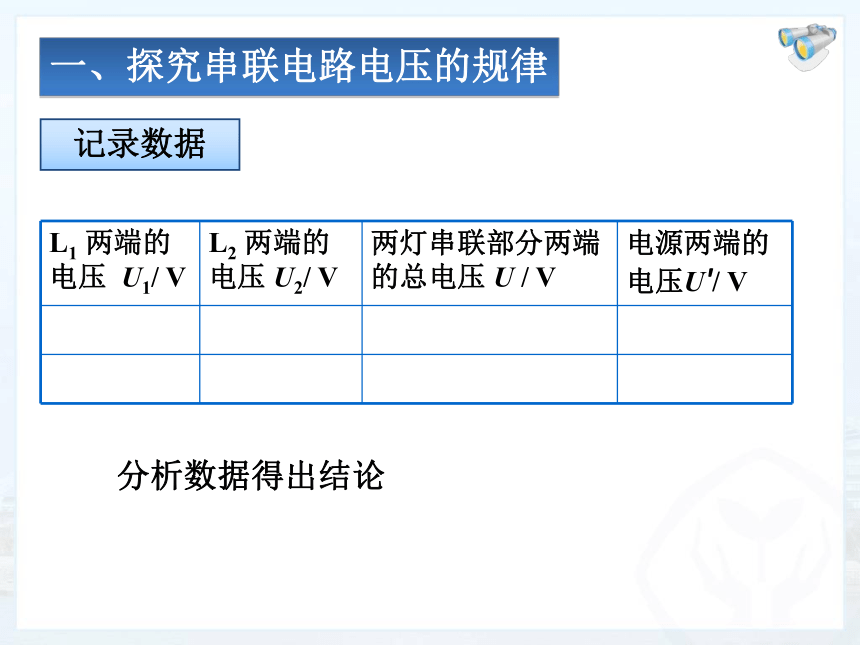

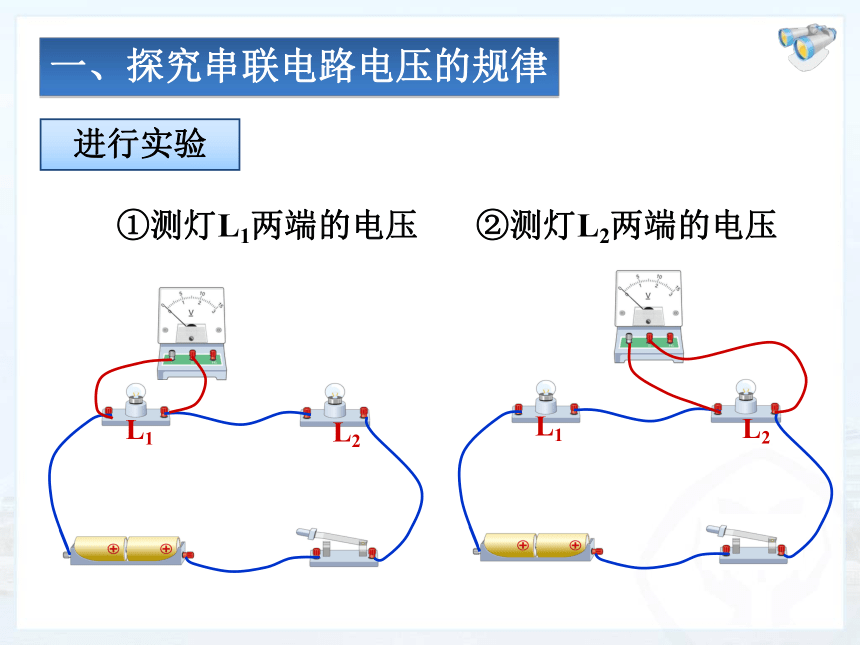

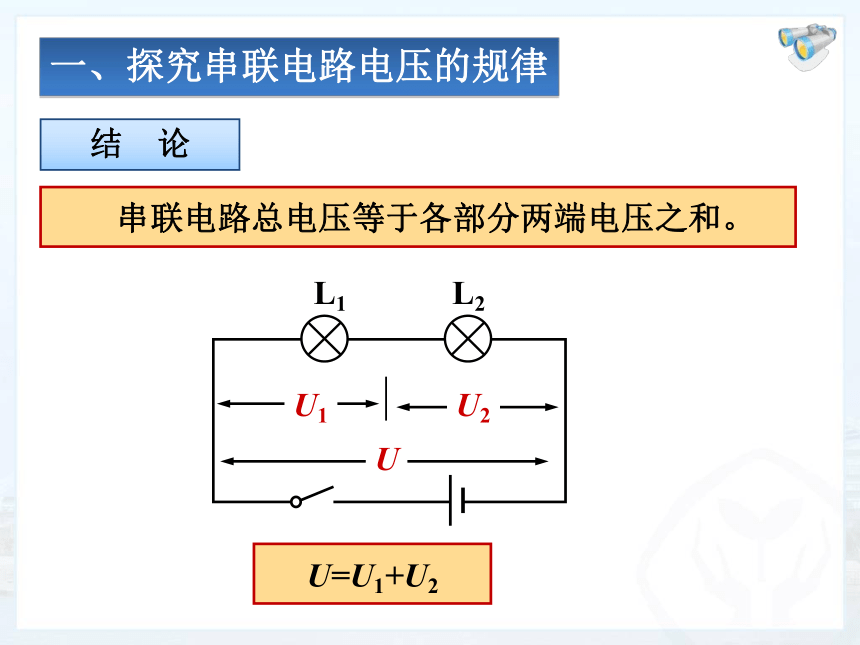

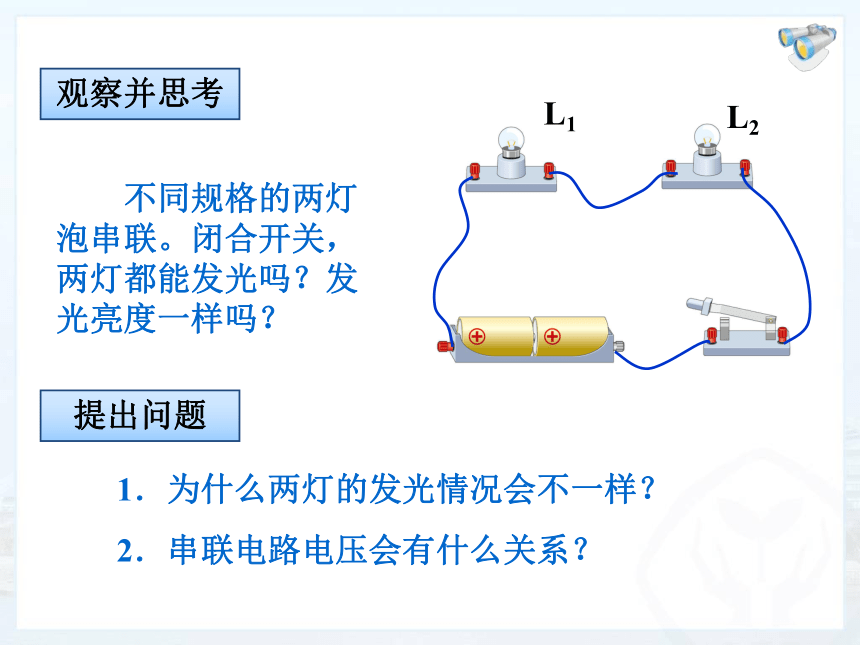

会分析实验数据，归纳总结出串联电路和并联电路各自电压的规律。教学目标[课前复习]1、电压的定义是 . 2、电压的符号是 . 在国际单位制中，它的单位是_____, 用符号____来表示.3、一节干电池的电压为____伏。4、家庭正常照明电路的电压是______伏. 5、人体的安全电压应不高于_____伏. 90千伏=______毫伏6、780毫伏=_____伏; 39伏=________微伏 使自由电荷定向移动形成电流的原因U伏特V1.5220369×1070.783.9×107　　2．串联电路电压会有什么关系？ 　　1．为什么两灯的发光情况会不一样？ 　　不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？ 观察并思考提出问题L1L2　　设计实验电路并画出电路图。 一、探究串联电路电压的规律猜想假设设计实验　　1．调节电压表指针指零，检查器材；　　2．按照电路图连接电路。断开开关，检查电路；　　3．用电压表测量灯L1两端的电压，记为U1；　　4．用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；　　5．更换灯泡，重复步骤3、4；一、探究串联电路电压的规律实验步骤　　6．总结总电压和分电压关系。②测灯L2两端的电压　　①测灯L1两端的电压一、探究串联电路电压的规律进行实验④电源两端电压　　③串联电路两端电压一、探究串联电路电压的规律进行实验　　⑤ 改变两个小灯泡的规格重做上述实验。L1一、探究串联电路电压的规律记录数据　　分析数据得出结论　　串联电路总电压等于各部分两端电压之和。U=U1+U2结　论一、探究串联电路电压的规律　　1．各支路两端的电压与电源两端电压的关系是怎样的？
　　2．与并联电路中的电流关系一样吗？

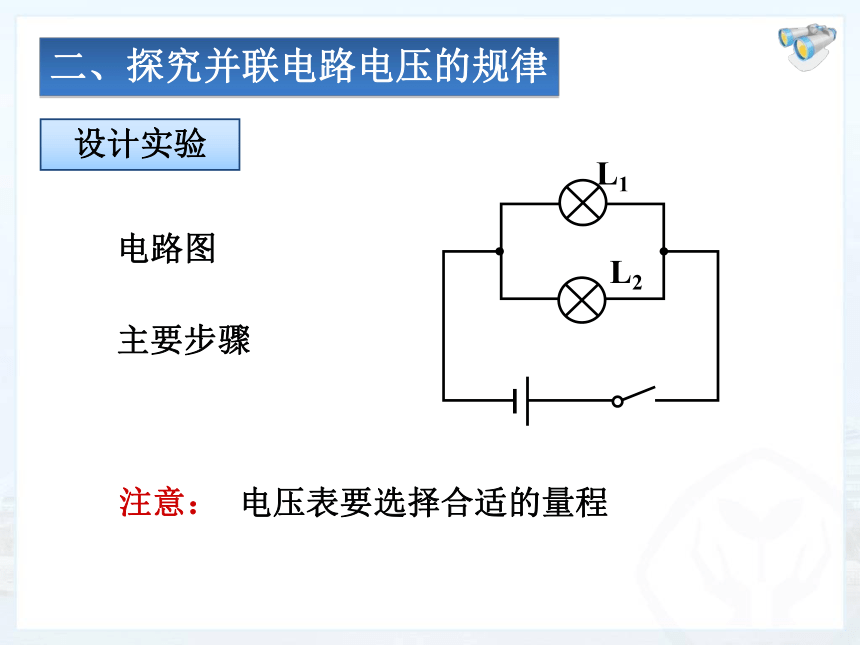

　　3．与串联电路中的电压关系一样吗？二、探究并联电路电压的规律问　题作出猜想　　电路图　　主要步骤电压表要选择合适的量程　　注意：二、探究并联电路电压的规律设计实验　　①测灯L1两端的电压②测灯L2两端的电压二、探究并联电路电压的规律　　③ 电源两端电压　　④ 改变两个小灯泡的规格重做上述实验。二、探究并联电路电压的规律二、探究并联电路电压的规律数据表格进行实验分析数据得出结论 并联电路总电压等于各支路两端电压。U=U1=U2二、探究并联电路电压的规律结　论用电压表测量并联电路的电压[总结] 串联电路的总电压等于各部分电路两端的电压之和。U=U1+U2 小结：2、并联电路的电压规律：1、串联电路的电压规律： 并联电路中，各支路两端的电压相等 。U=U1=U2　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？想想做做结论： 1、串联电池组的总电压等于各个电池电压之和。
2、并联电池组的总电压等于一个电池的电压。电池串并联的电压规律：　　1．电源, 灯泡, 开关各一个，组成串联电路, 用一个电流表测电流，一个电压表测灯的电压，画出电路图。　　实验设计：　　2．电池，开关, 2个灯组成串联电路，用一个电流表测电流，一个电压表测一盏灯的电压，画出电路图。练一练小结 串联并联电池组的电压规律：
串联电池组的电压等于各节电池的电压之和
并联电池组的电压等于每节电池的电压
串联并联电路的电压规律：
串联电路的总电压等于各部分电路两端的电压之和
并联电路中，各支路两端的电压相等 U1=U2U=U1+U2 1、小明同学在实验过程中,不小心把灯泡和电压表串联在电路中.当他闭合开关后,出现了怎样的现象呢？ 1.如下图所示,电源由三节新干电池串联组成，开关闭合后，已知 的示数为1.5V，
则 的示数为 V, 的示数为 V。4.53巩固练习2.如图所示，电源电压为9V，且保持不变，开关S闭合后，电压表的示数为6V．则 ( )
A．L1两端的电压为3V
B．L1两端的电压为6V
C．L2两端的电压为3V
D．L2两端的电压为9V A3.如图所示，电源电压为8 V，当开关S闭合时，电压表示数为2 V，L1两端电压是 V，L2两端电压是 V.当开关S断开时，电压表的示数为 V.6284.如图所示，开关S接1时，电压表的示数为4 V；开关S接2时，电压表的示数为2 V.则灯L1两端的电压是　　　　V；L2两端的电压是　　　　V；电源电压为　　　V.
265.如图所示的电路中，闭合开关S后，小灯泡L1、L2都正常发光，电表完好，如果将电压表和电流表互换，那么将出现的情况是 6.如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（ ）
A. 电源正极与a之间断路B. a、L1、b之间断路C. b、L2、c之间断路D. c与电源负极之间断路 C 小灯泡不发光
电压表有示数,示数约为电源电压7.开关闭合时：电流表无示数8.如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则灯L1两端电压为____V，灯L2两端电压为____V，电源电压为 ____V。
1.534.59、在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为( )A. 4.8V，　 1.2V；B. 6V，　　 1.2V；C. 1.2V，　 6V； D. 1.2V，　 4.8V .A10.三个相同的灯泡串联在电路中（如图所示），S闭合时，V1的示数为24 V，V2的示数也为24 V，那么电源电压为（ ）
A.24 V　　B.48 V
C.12 V　　D.36 V
D
