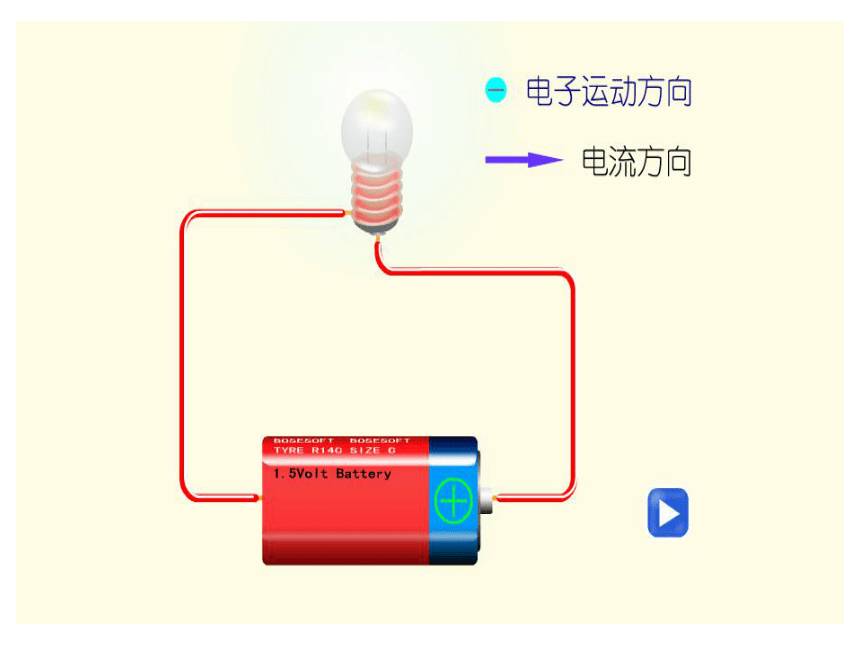

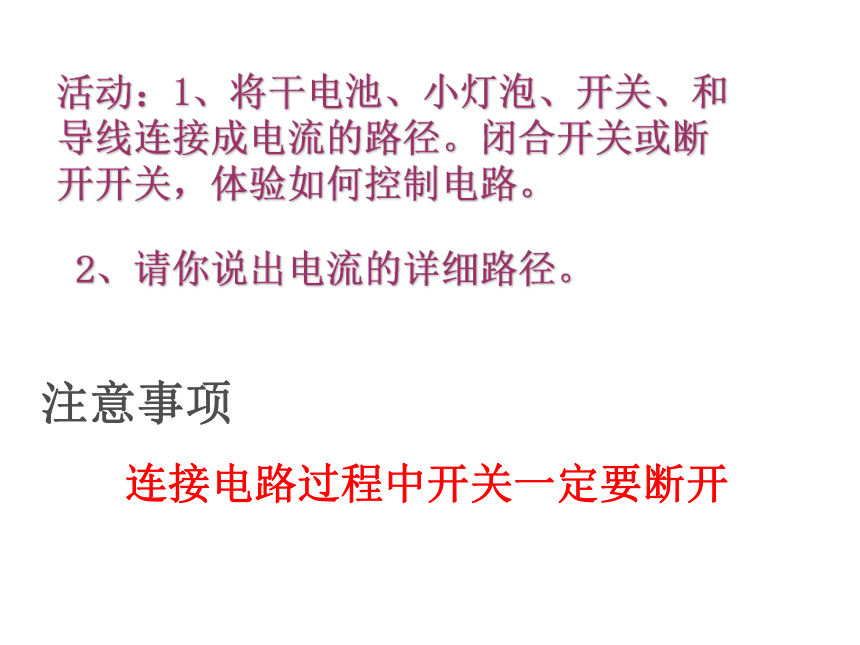

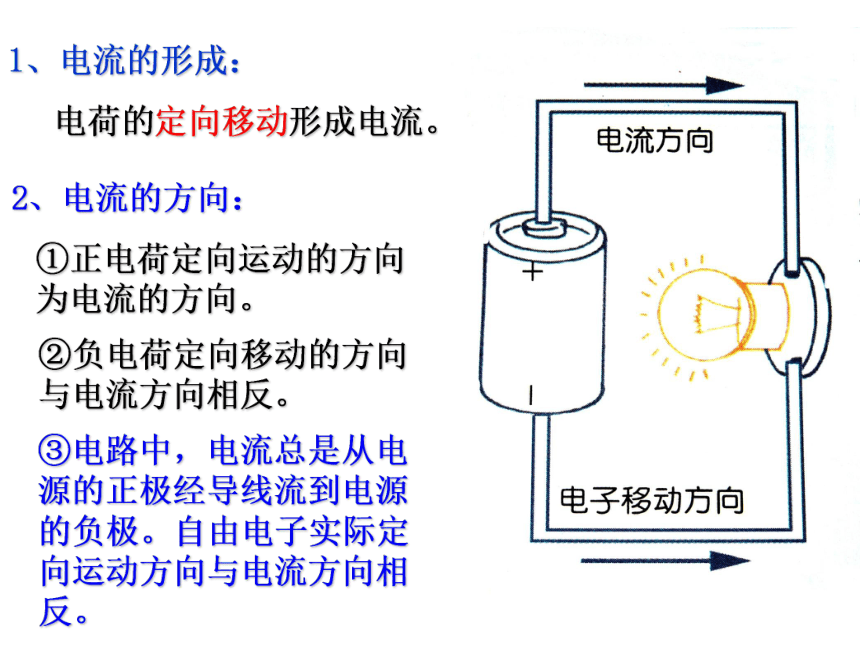

课件18张PPT。1、电流的形成:电荷的定向移动形成电流。2、电流的方向:①正电荷定向运动的方向为电流的方向。②负电荷定向移动的方向与电流方向相反。③电路中,电流总是从电源的正极经导线流到电源的负极。自由电子实际定向运动方向与电流方向相反。4.1.2电流与电路活动:1、将干电池、小灯泡、开关、和导线连接成电流的路径。闭合开关或断开开关,体验如何控制电路。2、请你说出电流的详细路径。注意事项

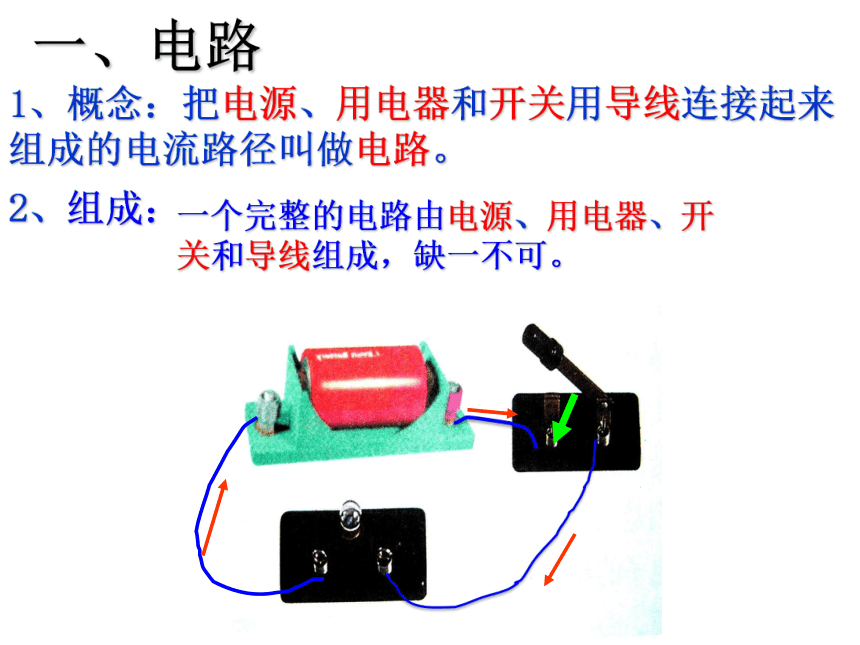

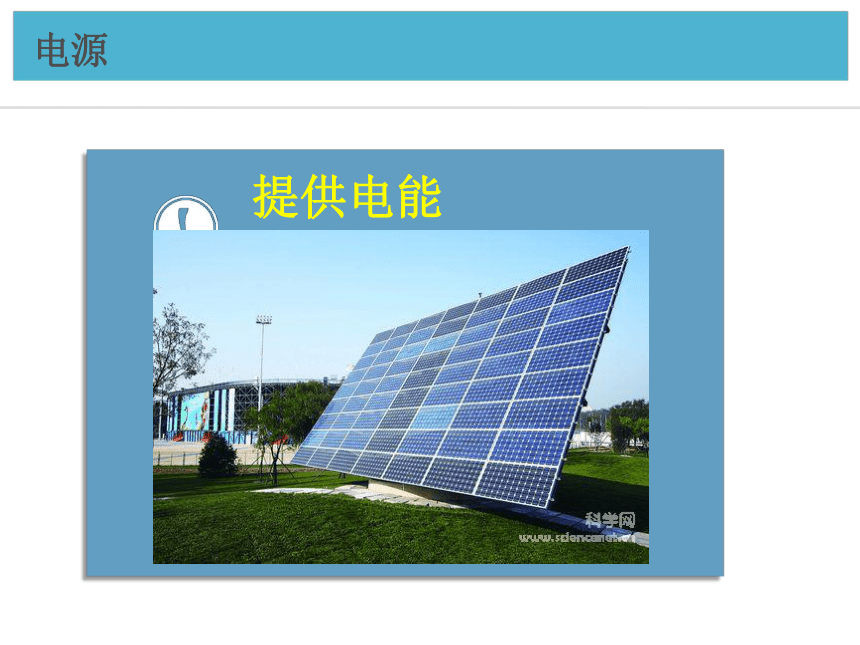

连接电路过程中开关一定要断开一、电路1、概念:把电源、用电器和开关用导线连接起来组成的电流路径叫做电路。2、组成:一个完整的电路由电源、用电器、开关和导线组成,缺一不可。电源电池蓄电池提供电能用电器消耗电能开关控制电路的通或断在接线时,必须让开关处于断开的状态!注意:闭合开关断开开关3、电路的状态通路接通后,电路中有电流
的电路。也叫闭合电路。开路某处断开没有电流的电
路。也叫断路。3、电路的状态电源短路不经过用电器,直接用导线把电 源两极连接起来的电路。发烫啦!二、电路元件与电路图电动机二、电路元件与电路图将刚才所连的实物电路画成电路图画电路图要注意:
1.元件分布要均匀,位置合理
2.导线横平竖直呈矩形
3.元件不要画在拐角处
4.画的符号要和实物对应三、电路的连接方式串联电路用电器逐个依次相连接在电路中并联电路用电器并列地连接在电路中1、串联电路(1)概念:电路元件逐个顺次连接的电路叫做串联电路。(2)特点:①电流只有一条路径。②通过一个用电器的电流也一定通过另一个用电器,各用电器互相影响。③开关可控制整个电路的用电器。开关位置的改变不影响其控制作用。串联电路和并联电路2、并联电路(1)概念:把电路元件并列连接起来的电路。(2)特点:①电流有两条或两条以上的路径。②每条支路都与电源形成一个通路,各支路的用电器互不影响。当某一支路为开路,其他支路仍可为通路。③干路开关控制整个电路的用电器,支路开关控制该支路的用电器。支点支路干路支点3、串联电路和并联电路的识别电路元件逐个顺次连接的电路叫做串联电路。电路元件并列连接起来的电路是并联电路。(1)定义法:(2)电流法:电流路径始终是一条的为串联电路。若电流在某处被分为几条支路,电流在电路中有分有合,则为并联电路。(3)拆除法:在串联电路中,拆除任何一个用电器,其他用电器中就没有电流;在并联电路中,拆除任何一个用电器,其他用电器上仍有电流。小 结1.电路及其组成3.电路元件符号及电路图4.电路两种连接方式2.电路的三种状态
