14.2 变阻器

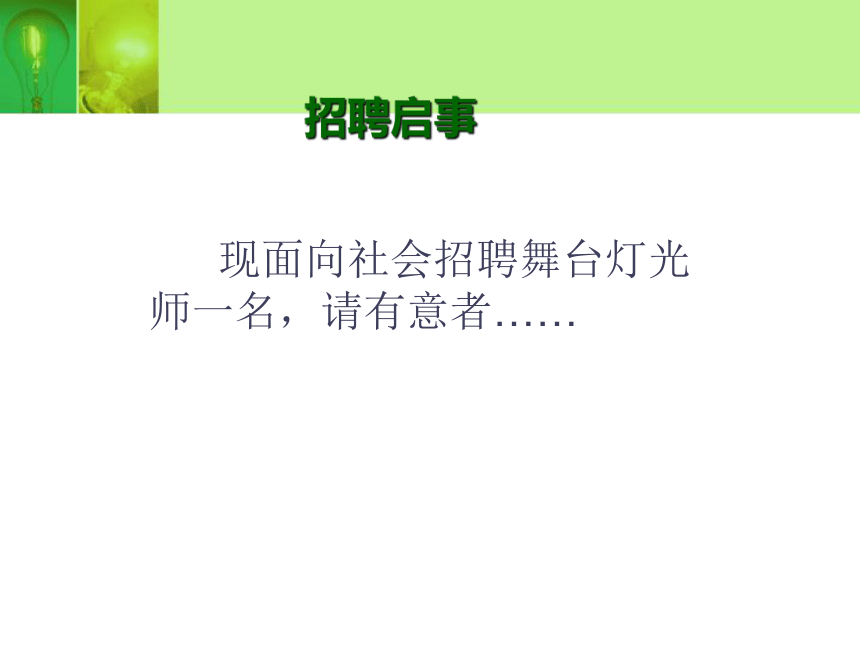

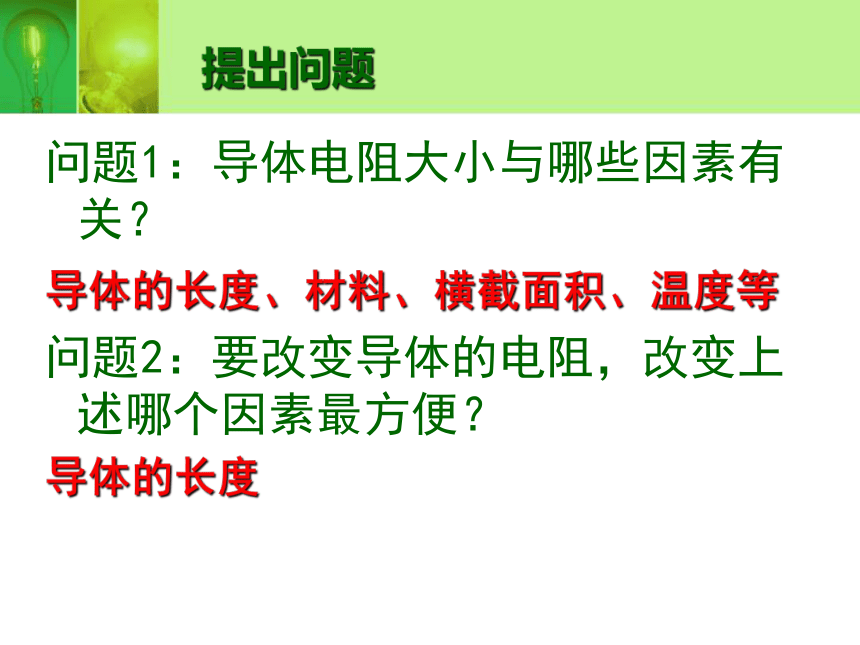

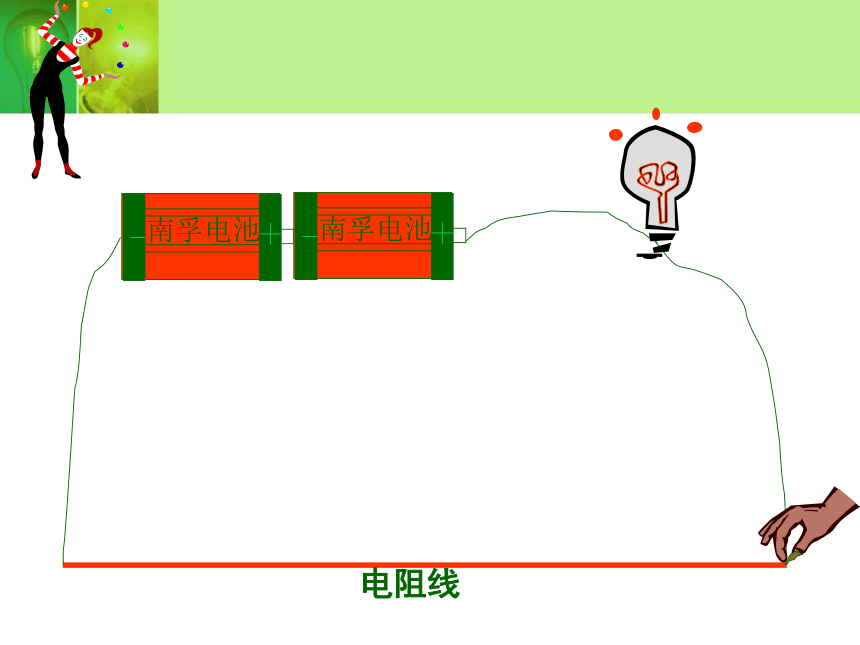

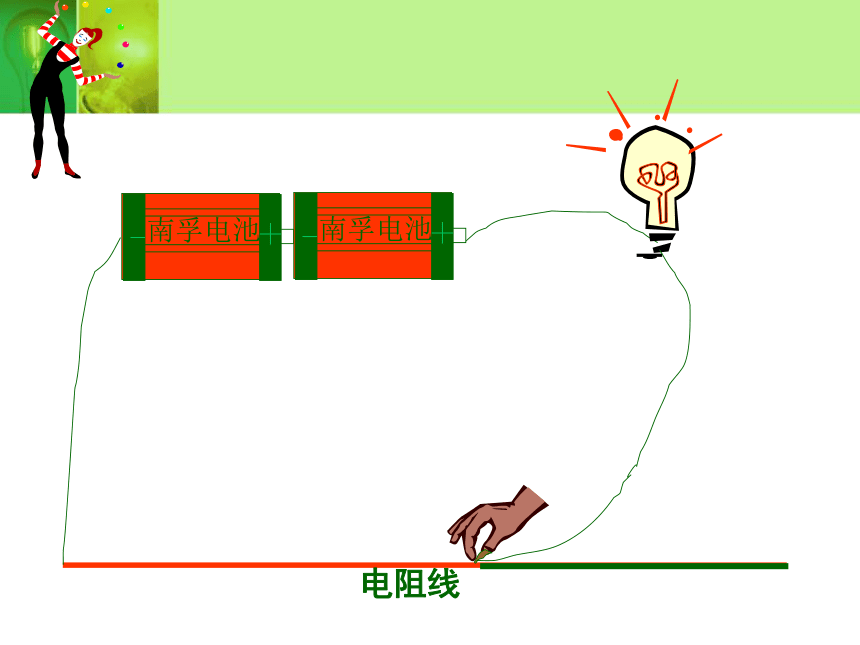

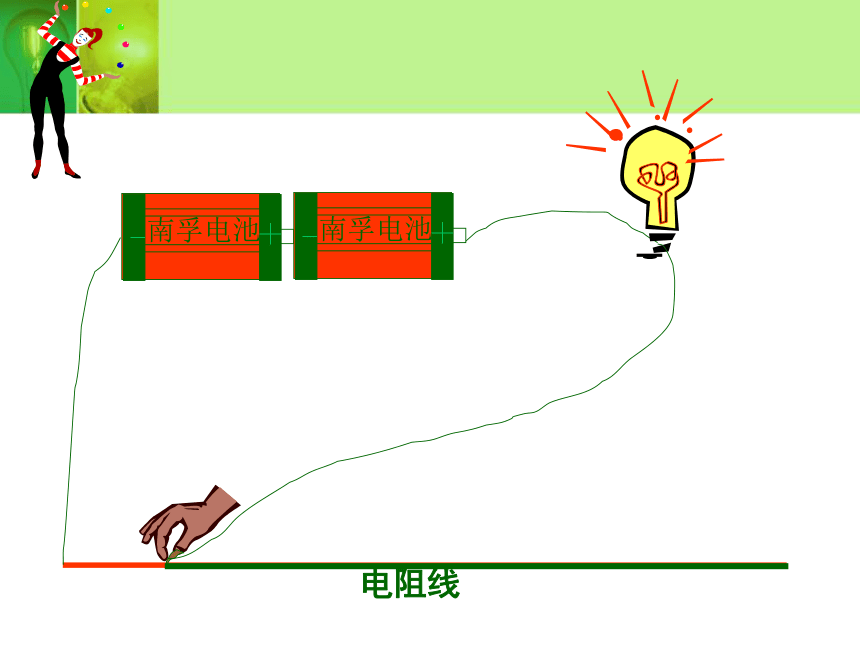

课件34张PPT。二 、变阻器苏科版新教材同步教学课件第十四章　欧姆定律招聘启事 　现面向社会招聘舞台灯光师一名，请有意者……电阻线电阻线电阻线可调温电熨斗音量可调台灯电阻线唉，太麻烦了可调温电熨斗音量可调台灯用一根长的电阻线来调节电路中的电流很麻烦，因此出现了-----滑动变 阻器可调温电熨斗音量可调台灯提出问题问题1：导体电阻大小与哪些因素有关？

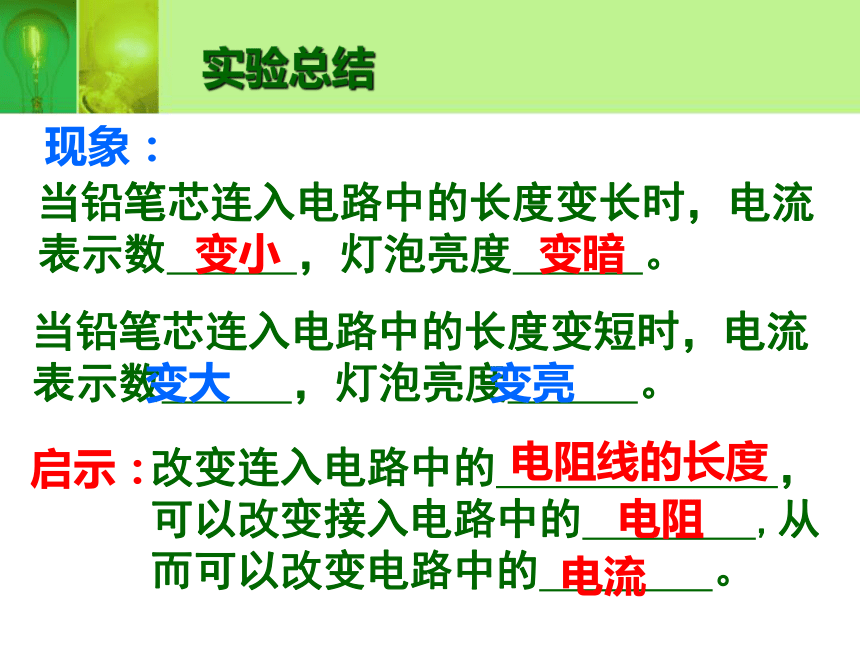

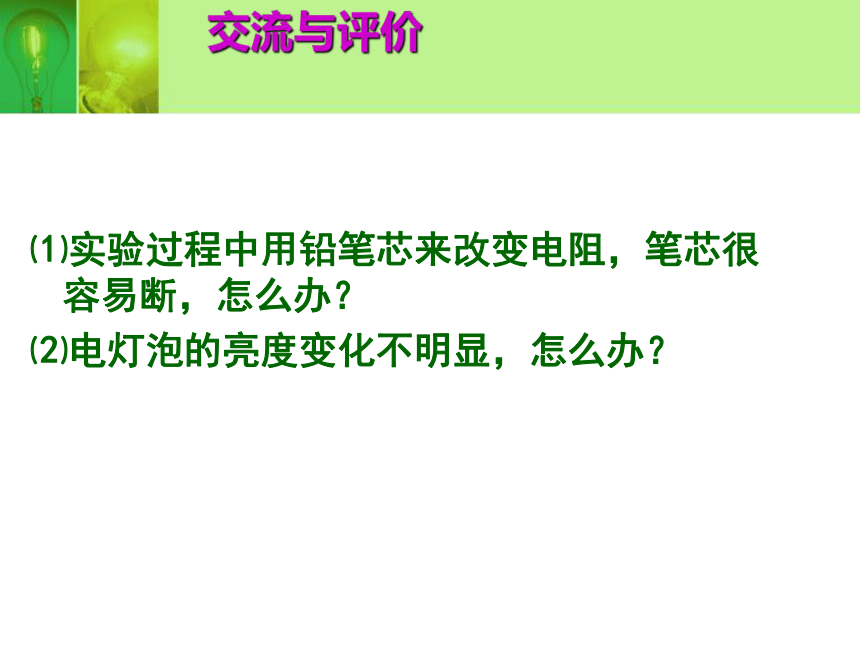

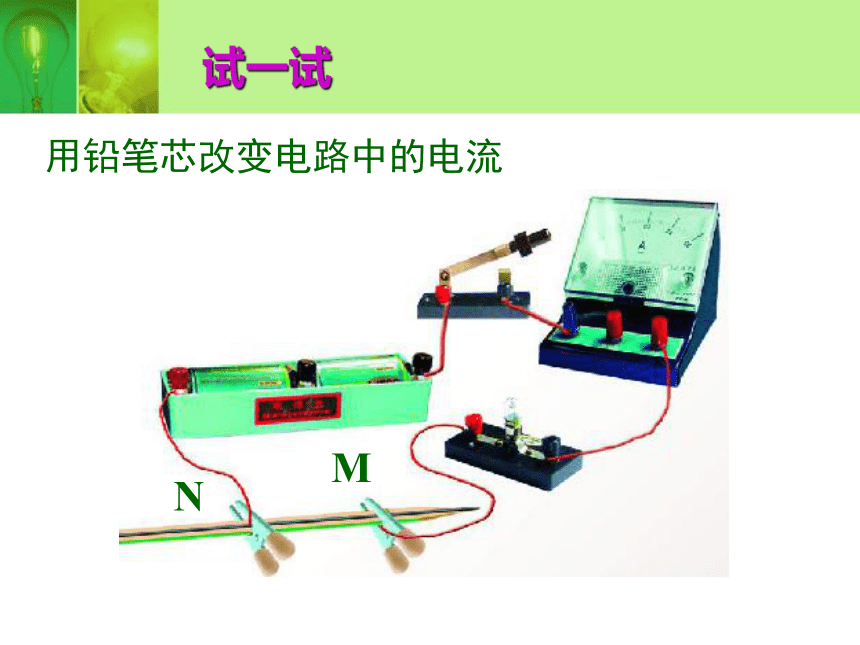

问题2：要改变导体的电阻，改变上述哪个因素最方便？导体的长度、材料、横截面积、温度等导体的长度试一试用铅笔芯改变电路中的电流实验总结当铅笔芯连入电路中的长度变长时，电流表示数 ，灯泡亮度 。现象：变小改变连入电路中的 ，可以改变接入电路中的 ,从而可以改变电路中的 。启示：电阻线的长度电流当铅笔芯连入电路中的长度变短时，电流表示数 ，灯泡亮度 。变大变亮变暗电阻交流与评价⑴实验过程中用铅笔芯来改变电阻，笔芯很容易断，怎么办？
⑵电灯泡的亮度变化不明显，怎么办？
观察滑动变阻器1、构造滑片P接线柱D接线柱B接线柱C接线柱A金属杆瓷筒支架电阻线圈2、结构示意图3、电路符号P观察滑动变阻器P4、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻．活动:练习使用滑动变阻器A、DA、BA、CB、C向右向左不变不变不变不变向左向右变亮变暗变大变小向左向右变亮变暗变大变小C、D向左向右不变不变不变不变向左向右变亮变暗变大变小B、D向左向右变暗变亮变小变大思考： 将如图所示的滑动变阻器的滑片P向左移动的过程中：
（1）当A、D接入电路时，接入电路的电阻值将逐渐_________；
（2）当B、C接入电路时，接入电路的电阻值将逐渐_________；
（3）当C、D接入电路时，接入电路的电阻为_________；
（4）当A、B接入电路时，变阻器成为_________；定值电阻变小变大零滑动变阻器的正确连接方法2、连接“一上一下”两个接 线柱1、串联接在电路中 铭牌上标有什么？其含义是什么？ “20Ω 1A”是什么意思？ 20Ω 1A变阻器的最大阻值是20Ω，允许通过的最大电流是1A。
(否则会烧坏变阻器) 规格：如：“50Ω 1.5A”、 “10Ω 2A” 最大阻值允许通过的最大电流规格及使用注意事项 使用注意事项： 在闭合开关之前，应将 滑片置于阻值最大端。(4) 滑动变阻器要串联接在电路中，闭合开关前要将滑动变阻器的滑片置于阻值最大的位置,为什么?为了防止闭和合开关时电流过大而烧坏元件.关于滑动变阻器使用的几点说明：(1) 观察铭牌，例如“20Ω1A ”的含义是：(4) 滑动变阻器要______接在电路中，闭合开关前要将滑动变阻器的滑片置于阻值_______的位置。(3) 滑动变阻器的原理：是通过改变连入电路中电阻线的_______来改变电阻，从而改变电流的。(2) 对于实验室常见的滑动变阻器，其正确接法的共同特点是“__________”变阻器的最大阻值是20Ω，允许通过的最大电流是2A。串联最大长度一上一下A2、如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是（ ）
A、C接M，D接N B、A接M，B接N
C、A接M，D接N D、B接M，D接NC电阻箱读数方法：指针所指数值乘以倍率后相加比较异同能读出电阻值不能读出电阻值都可以改变连入电阻，从而改变电路中的电流。相同点跳跃式改变电阻 逐渐改变电阻 不同点电阻箱 滑动变阻器 变阻器的应用调光台灯调温电熨斗调速器等 油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。变小变大你学到了什么一、滑动变阻器
1、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。
2、构造：
3、结构示意图：
4、元件符号
5、连接方法：（1）串联接入电路；
（2）连接“一上一下”两个接线柱。
6、注意事项：在闭合开关之前，应将滑片置于阻值最大端。
二、电阻箱 例2 图所示的电路，滑动变阻器的滑片P向左移动时，若灯始终发光，则（ ）。A．灯变亮，电流表示数减小 B．灯变亮，电流表示数增大C．灯变暗，电流表示数增大 D．灯变暗，电流表示数减小B再见
