2022—2023学年物理人教版九年级上册第16章 电压 电阻 基础夯实题含答案

2022—2023学年物理人教版九年级上册第16章 电压 电阻 基础夯实题含答案
第16章 电压 电阻
一、选择题。
1、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
2、在用电压表测电压时,采用0----3V的量程,测得电灯两端的电压为2.2V,若采用0-----15V的量程,测得电灯两端的电压为2.0V,那么电灯两端的电压为（ ）
A. 2.0V B. 2.2V C. 2.1V D. 无法确定
3、下面说法正确的是（　　）
A．电路断开后，电路中的电流为零，因此电源电压也为零
B．电路两端只要有电压，电路中就一定有电流
C．电压表有一定的量程，使用时选择的量程越大越好
D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
4、甲乙两个导体电阻之比是1 :4, 将它们分别接到同一电源两端，通过它们的电流强度是（ ）
A.通过导体甲的电流较大 B.通过导体乙的电流较大
C.一样大 D.无法判断
5、如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是（ ）
A．C接M，D接N B．A接M，B接N
C．C接M，A接N D．A接M，D接N
6、如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（ ）
A．①是电压表，②是电压表，③是电流表
B．①是电压表，②是电流表，③是电压表
C．①是电流表，②是电压表，③是电流表
D．①是电流表，②是电流表，③是电压表
7、下列关于电压的说法不正确的是( )
A．电压是形成电流的原因
B．电源是提供电压的装置
C．电路中有电流，则电路两端一定有电压
D．电路两端有电压，则电路中一定有电流
8、两只电阻分别标有“20V2A”和“5V1A”字样，若将它们并联接入电路，则该电路电源电压最大应为（　　）
A．5V。 B．15V C．20V D．25V
9、铜的导电性能强于铁的导电性能，这说明在温度相同时（ ）
A.长度相同的铜丝和铁丝，铁丝的电阻一定大
B.横截面积相同的铜丝和铁丝，铁丝的电阻一定大
C.长度相同的铜丝和铁丝，横截面积大的电阻一定小
D.长度和横截面积都相同的铜丝和铁丝，铁丝的电阻一定大
10、如图所示，小华拆开了他家的调光台灯，发现其电路时灯L跟一个电位器串联组成的，电路图如图所示．闭合开关S，调节电位器的滑片P由A滑向B，下列说法正确的是（ ）
A．电位器接入电路中的电阻不变 B．灯L会变亮
C．电位器中的电流变大 D．灯L和电位器中的电流始终相等
11、在国际单位制中，电压的单位是( )
A．库仑 B．伏特 C．欧姆 D．安培
12、由两个灯泡、一个开关和电源（电压为3V）组成的电路中，闭合开关后，两个灯泡都发光，下列说法中（　　）
①如果两个灯泡两端的电压相等，则它们一定是串联的；
②如果两个灯泡两端的电压相等，则它们一定是并联的；
③如果两个灯泡两端的电压都小于3V，则它们一定是串联的；
④如果一个灯泡两端的电压等于3V，则它们一定是并联的。
A．只有①②正确 B．只有①③正确 C．只有②④正确 D．只有③④正确
*13、两个电阻连接在同一电路中，用电压表测得它们两端电压相等，下列说法中正确的是（　　）
A．两个电阻一定是串联 B．两个电阻一定是并联
C．两个电阻的阻值可能相等 D．通过两个电阻的电流一定相等
14、由同种材料制成的AB和BC两段导体，它们的长度相同，AB的横截面积比BC的小，将它们按照图所示的方式串联在电路中，不计温度的影响，下 列判断正确的是（ ）
A.两段导体的电阻值: RAB=RBC B.两段导体的电阻值: RAB> RBC

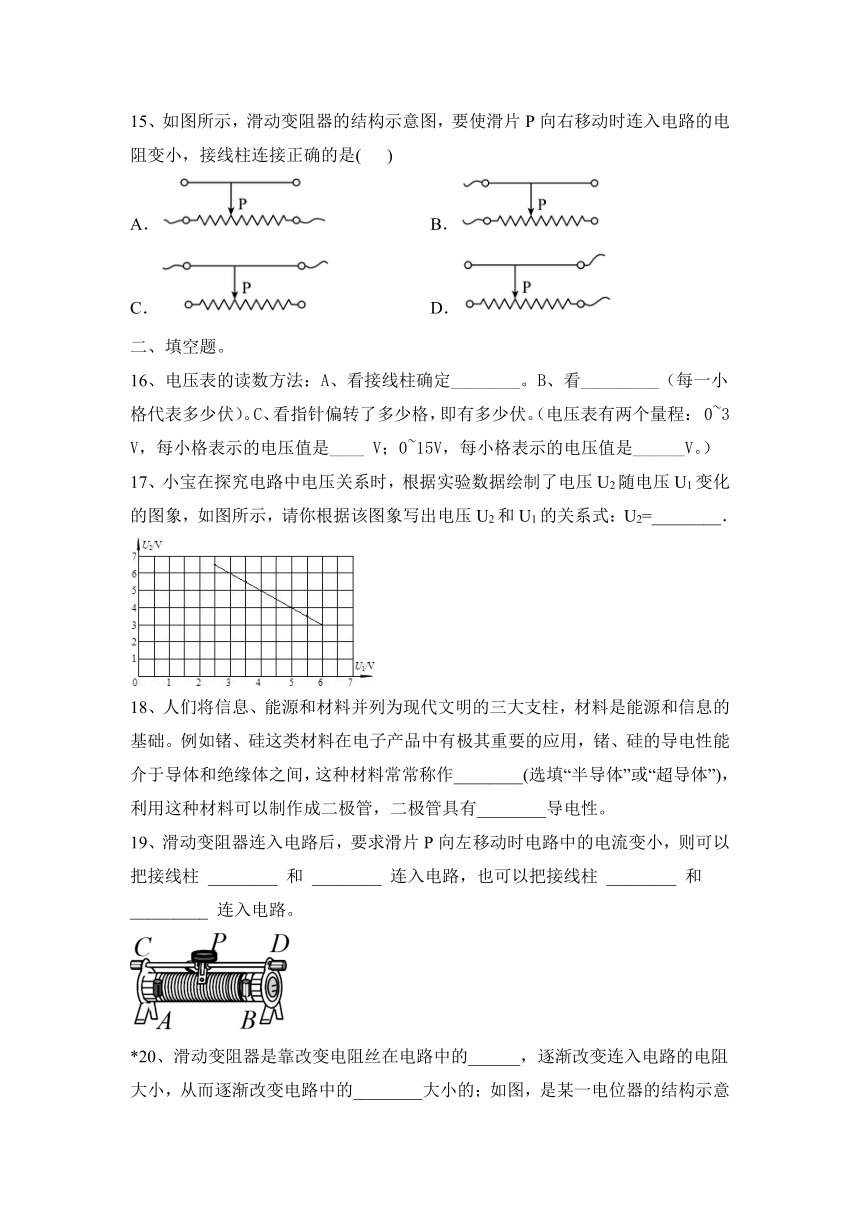

C.两段导体两端的电压: UAB>UBC D.通过两段导体的电流: IAB15、如图所示，滑动变阻器的结构示意图，要使滑片P向右移动时连入电路的电阻变小，接线柱连接正确的是( )
A． B．
C． D．
二、填空题。
16、电压表的读数方法：A、看接线柱确定________。B、看_________（每一小格代表多少伏）。C、看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0~3 V，每小格表示的电压值是____ V；0~15V，每小格表示的电压值是______V。）
17、小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图象，如图所示，请你根据该图象写出电压U2和U1的关系式：U2=________．
18、人们将信息、能源和材料并列为现代文明的三大支柱，材料是能源和信息的基础。例如锗、硅这类材料在电子产品中有极其重要的应用，锗、硅的导电性能介于导体和绝缘体之间，这种材料常常称作________(选填“半导体”或“超导体”)，利用这种材料可以制作成二极管，二极管具有________导电性。
19、滑动变阻器连入电路后，要求滑片P向左移动时电路中的电流变小，则可以把接线柱 ________ 和 ________ 连入电路，也可以把接线柱 ________ 和 _________ 连入电路。

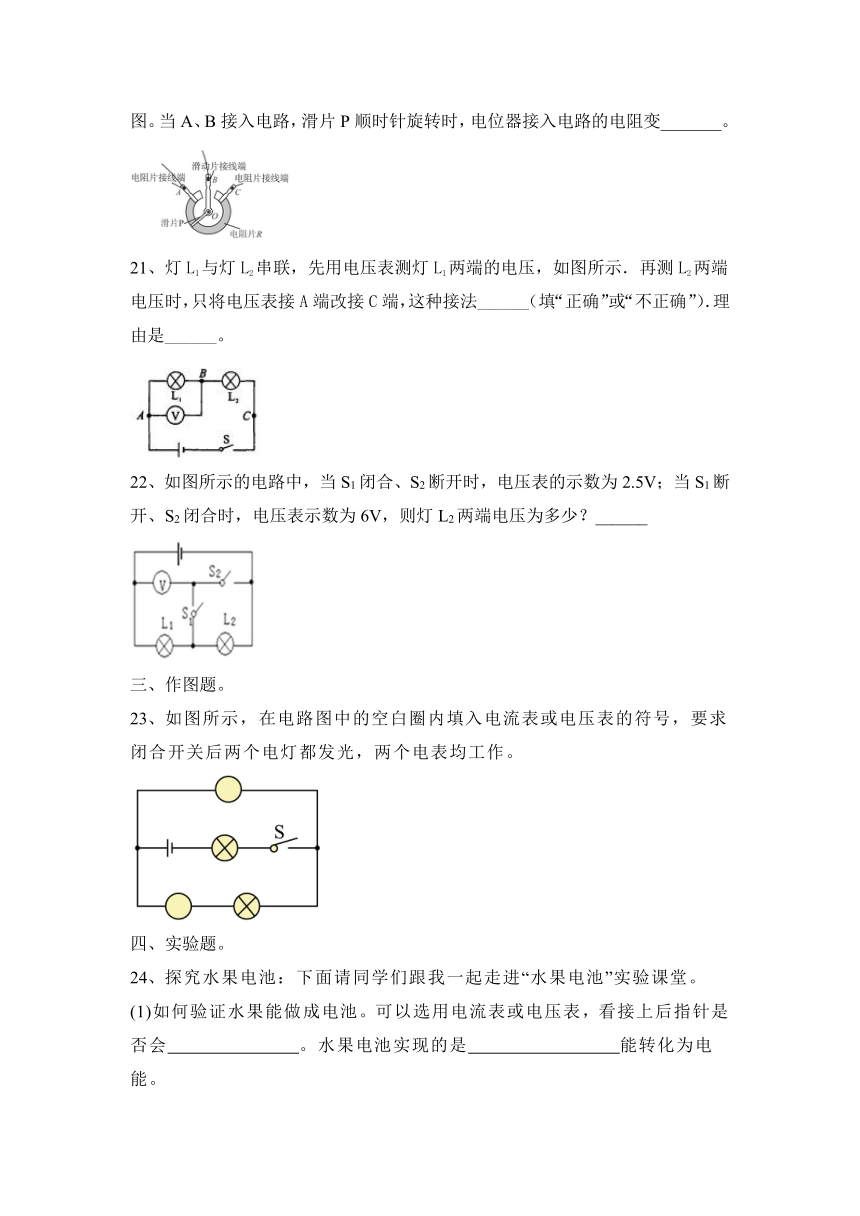

*20、滑动变阻器是靠改变电阻丝在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变_______。
21、灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示．再测L2两端电压时，只将电压表接A端改接C端，这种接法______（填“正确”或“不正确”）．理由是______。
22、如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
三、作图题。
23、如图所示，在电路图中的空白圈内填入电流表或电压表的符号，要求闭合开关后两个电灯都发光，两个电表均工作。
四、实验题。
24、探究水果电池：下面请同学们跟我一起走进“水果电池”实验课堂。
(1)如何验证水果能做成电池。可以选用电流表或电压表，看接上后指针是否会 。水果电池实现的是 能转化为电能。
(2)如何确定水果电池的正负极可以把电流表或电压表的接线柱分别接在两金属片上，根据指针的 判断。如图是小明同学把两种不同的金属片插入柠檬，制成的“水果电池”。用电压表测量水果电池的电压，则金属片B是水果电池的 极。此时，电子的运动方向是 流向 （选填A或B）。
25、在“探究串联电路电压的特点”活动中。
（1）如图所示，实验中应选择规格　 　（相同/不同）的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是　 　（填出一种即可）。
（3）小明保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？　 　，理由是　 　。
（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：　 　，改进方法是　 　。
UAB/V UBC/V UAC/V
2.4 1.4 3.8
五、计算题。
26、如图所示的电路中，闭合开关，电压表的示数是，电压表的示数为9V，若电源电压为。求：
（1）L1两端的电压；
（2）L2两端的电压；
（3）L3两端的电压。
27、如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
2022—2023学年物理人教版九年级上册第16章 电压 电阻 基础夯实题含答案
第16章 电压 电阻
一、选择题。
1、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
【答案】D
2、在用电压表测电压时,采用0----3V的量程,测得电灯两端的电压为2.2V,若采用0-----15V的量程,测得电灯两端的电压为2.0V,那么电灯两端的电压为（ ）
A. 2.0V B. 2.2V C. 2.1V D. 无法确定
【答案】B
3、下面说法正确的是（　　）
A．电路断开后，电路中的电流为零，因此电源电压也为零
B．电路两端只要有电压，电路中就一定有电流
C．电压表有一定的量程，使用时选择的量程越大越好
D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
【答案】D。
4、甲乙两个导体电阻之比是1 :4, 将它们分别接到同一电源两端，通过它们的电流强度是（ ）
A.通过导体甲的电流较大 B.通过导体乙的电流较大
C.一样大 D.无法判断
【答案】A
5、如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是（ ）
A．C接M，D接N B．A接M，B接N
C．C接M，A接N D．A接M，D接N
【答案】C
6、如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（ ）
A．①是电压表，②是电压表，③是电流表
B．①是电压表，②是电流表，③是电压表
C．①是电流表，②是电压表，③是电流表
D．①是电流表，②是电流表，③是电压表
【答案】C
7、下列关于电压的说法不正确的是( )
A．电压是形成电流的原因
B．电源是提供电压的装置
C．电路中有电流，则电路两端一定有电压
D．电路两端有电压，则电路中一定有电流
【答案】D
8、两只电阻分别标有“20V2A”和“5V1A”字样，若将它们并联接入电路，则该电路电源电压最大应为（　　）
A．5V。 B．15V C．20V D．25V
【答案】A。
9、铜的导电性能强于铁的导电性能，这说明在温度相同时（ ）
A.长度相同的铜丝和铁丝，铁丝的电阻一定大
B.横截面积相同的铜丝和铁丝，铁丝的电阻一定大
C.长度相同的铜丝和铁丝，横截面积大的电阻一定小
D.长度和横截面积都相同的铜丝和铁丝，铁丝的电阻一定大
【答案】D
10、如图所示，小华拆开了他家的调光台灯，发现其电路时灯L跟一个电位器串联组成的，电路图如图所示．闭合开关S，调节电位器的滑片P由A滑向B，下列说法正确的是（ ）
A．电位器接入电路中的电阻不变 B．灯L会变亮
C．电位器中的电流变大 D．灯L和电位器中的电流始终相等
【答案】D
11、在国际单位制中，电压的单位是( )
A．库仑 B．伏特 C．欧姆 D．安培
【答案】B
12、由两个灯泡、一个开关和电源（电压为3V）组成的电路中，闭合开关后，两个灯泡都发光，下列说法中（　　）
①如果两个灯泡两端的电压相等，则它们一定是串联的；
②如果两个灯泡两端的电压相等，则它们一定是并联的；
③如果两个灯泡两端的电压都小于3V，则它们一定是串联的；
④如果一个灯泡两端的电压等于3V，则它们一定是并联的。
A．只有①②正确 B．只有①③正确 C．只有②④正确 D．只有③④正确
【答案】D。
*13、两个电阻连接在同一电路中，用电压表测得它们两端电压相等，下列说法中正确的是（　　）
A．两个电阻一定是串联 B．两个电阻一定是并联
C．两个电阻的阻值可能相等 D．通过两个电阻的电流一定相等
【答案】C。
14、由同种材料制成的AB和BC两段导体，它们的长度相同，AB的横截面积比BC的小，将它们按照图所示的方式串联在电路中，不计温度的影响，下 列判断正确的是（ ）
A.两段导体的电阻值: RAB=RBC B.两段导体的电阻值: RAB> RBC
C.两段导体两端的电压: UAB>UBC D.通过两段导体的电流: IAB【答案】B
15、如图所示，滑动变阻器的结构示意图，要使滑片P向右移动时连入电路的电阻变小，接线柱连接正确的是( )
A． B．
C． D．
【答案】D
二、填空题。
16、电压表的读数方法：A、看接线柱确定________。B、看_________（每一小格代表多少伏）。C、看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0~3 V，每小格表示的电压值是____ V；0~15V，每小格表示的电压值是______V。）
【答案】量程 分度值 0.1 0.5
17、小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图象，如图所示，请你根据该图象写出电压U2和U1的关系式：U2=________．
【答案】9V—U1
18、人们将信息、能源和材料并列为现代文明的三大支柱，材料是能源和信息的基础。例如锗、硅这类材料在电子产品中有极其重要的应用，锗、硅的导电性能介于导体和绝缘体之间，这种材料常常称作________(选填“半导体”或“超导体”)，利用这种材料可以制作成二极管，二极管具有________导电性。
【答案】半导体；单向
19、滑动变阻器连入电路后，要求滑片P向左移动时电路中的电流变小，则可以把接线柱 ________ 和 ________ 连入电路，也可以把接线柱 ________ 和 _________ 连入电路。
【答案】B C B D
*20、滑动变阻器是靠改变电阻丝在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变_______。
【答案】长度 电流 小
21、灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示．再测L2两端电压时，只将电压表接A端改接C端，这种接法______（填“正确”或“不正确”）．理由是______。
【答案】不正确 电压表的正、负接线柱接反了
22、如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
【答案】3.5V
三、作图题。
23、如图所示，在电路图中的空白圈内填入电流表或电压表的符号，要求闭合开关后两个电灯都发光，两个电表均工作。
【答案】如图所示：
四、实验题。
24、探究水果电池：下面请同学们跟我一起走进“水果电池”实验课堂。
(1)如何验证水果能做成电池。可以选用电流表或电压表，看接上后指针是否会 。水果电池实现的是 能转化为电能。
(2)如何确定水果电池的正负极可以把电流表或电压表的接线柱分别接在两金属片上，根据指针的 判断。如图是小明同学把两种不同的金属片插入柠檬，制成的“水果电池”。用电压表测量水果电池的电压，则金属片B是水果电池的 极。此时，电子的运动方向是 流向 （选填A或B）。
【答案】 （1）偏转； 化学； （2）偏转方向； 负； B； A
25、在“探究串联电路电压的特点”活动中。
（1）如图所示，实验中应选择规格　 　（相同/不同）的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是　 　（填出一种即可）。
（3）小明保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？　 　，理由是　 　。
（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：　 　，改进方法是　 　。
UAB/V UBC/V UAC/V
2.4 1.4 3.8
【答案】（1）不同； （2）L1短路或L2断路；
（3）不能；电压表正负接线柱反接了；
（4）一次实验具有偶然性；更换规格不同的灯泡进行多次实验。
五、计算题。
26、如图所示的电路中，闭合开关，电压表的示数是，电压表的示数为9V，若电源电压为。求：
（1）L1两端的电压；
（2）L2两端的电压；
（3）L3两端的电压。
【答案】（1）3V；（2）4.5V；（3）4.5V。
【详解】如图电路，开关闭合后，三个灯串联，电压表V1测量L1和L2灯的电压，电压表V2测量L2和L3灯的电压；
（1）电源电压为12V，电压表的示数为9V，根据串联电路电压等于各部分电压之和可得：
L1灯的电压为：；
（2）电压表示数为，根据串联电路电压等于各部分电压之和可得，L2灯的电压为：
；
（3）电压表的示数为9V，根据串联电路电压等于各部分电压之和可得，L3灯的电压为：
。
27、如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
【答案】由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压。
则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V
解得：U1=3VU2=4VU3=5V．
答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．
