2022—2023学年物理人教版九年级上册第15章 电流和电路 跟踪精练题含答案

2022—2023学年物理人教版九年级上册第15章 电流和电路 跟踪精练题含答案

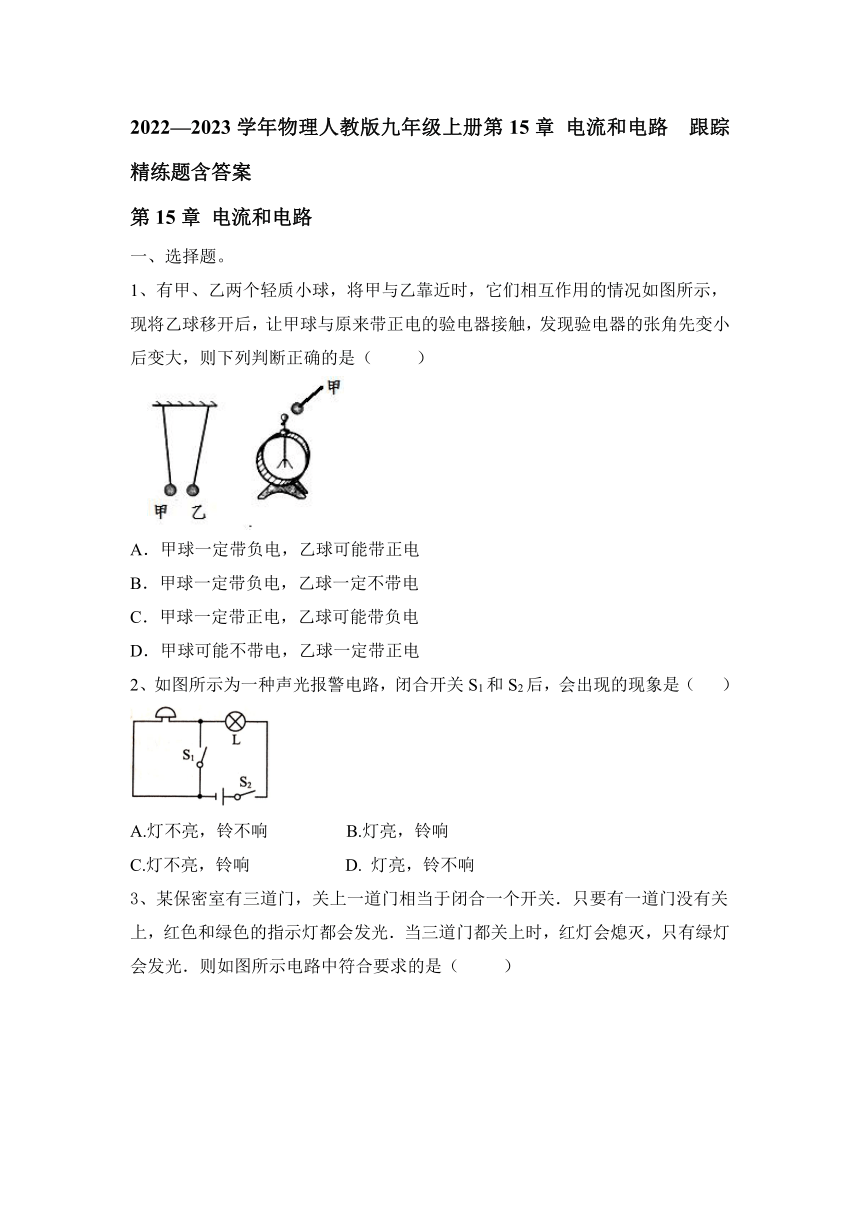

第15章 电流和电路
一、选择题。
1、有甲、乙两个轻质小球，将甲与乙靠近时，它们相互作用的情况如图所示，现将乙球移开后，让甲球与原来带正电的验电器接触，发现验电器的张角先变小后变大，则下列判断正确的是（ ）
A．甲球一定带负电，乙球可能带正电
B．甲球一定带负电，乙球一定不带电
C．甲球一定带正电，乙球可能带负电
D．甲球可能不带电，乙球一定带正电
2、如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（ ）
A.灯不亮，铃不响 B.灯亮，铃响
C.灯不亮，铃响 D. 灯亮，铃不响
3、某保密室有三道门，关上一道门相当于闭合一个开关．只要有一道门没有关上，红色和绿色的指示灯都会发光．当三道门都关上时，红灯会熄灭，只有绿灯会发光．则如图所示电路中符合要求的是（ ）
4、如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．台灯 B．电冰箱
C．电饭煲 D．抽油烟机
5、如图所示，当开关S1闭合，S2断开时，电流表的示数为0.7A，若只闭合S2而断开S1时，电流表的示数为0.42A，则通过L2的电流是（ ）
A．0.7A B．0.42A C．0.28A D．1.12A

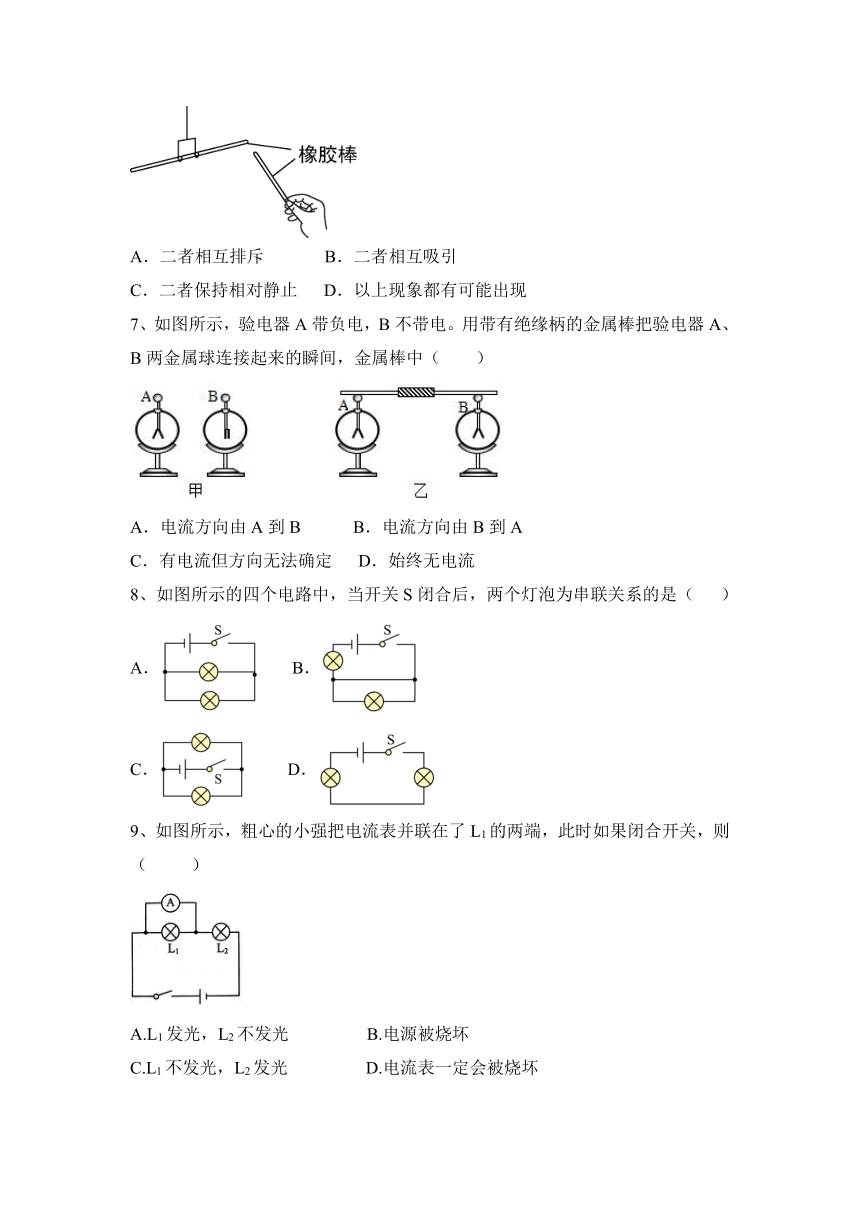

6、如图所示，当两根用毛皮摩擦过的带电硬橡胶棒相互靠近时，下列说法正确的是（ ）
A．二者相互排斥 B．二者相互吸引
C．二者保持相对静止 D．以上现象都有可能出现
7、如图所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
8、如图所示的四个电路中，当开关S闭合后，两个灯泡为串联关系的是（ ）
A． B．
C． D．
9、如图所示，粗心的小强把电流表并联在了L1的两端，此时如果闭合开关，则（ ）
A.L1发光，L2不发光 B.电源被烧坏
C.L1不发光，L2发光 D.电流表一定会被烧坏

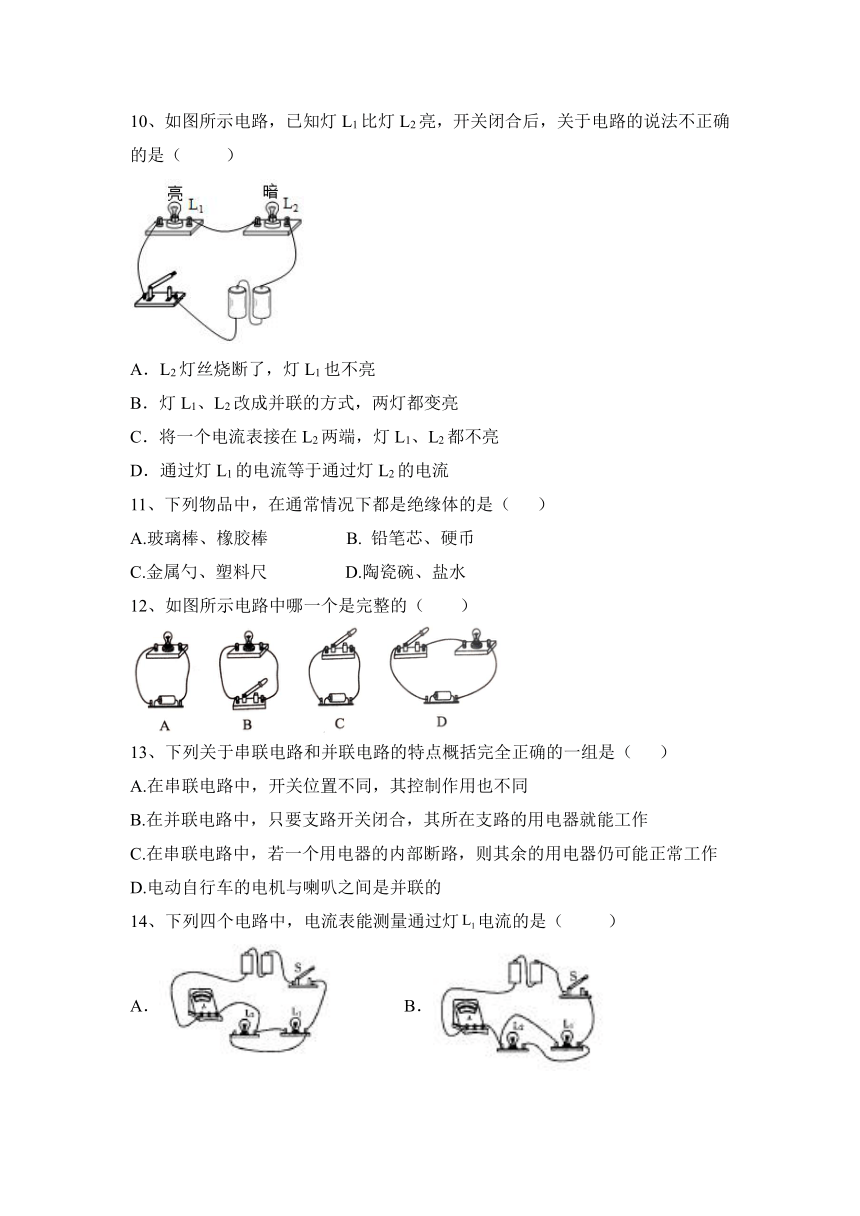

10、如图所示电路，已知灯L1比灯L2亮，开关闭合后，关于电路的说法不正确的是（ ）
A．L2灯丝烧断了，灯L1也不亮
B．灯L1、L2改成并联的方式，两灯都变亮
C．将一个电流表接在L2两端，灯L1、L2都不亮
D．通过灯L1的电流等于通过灯L2的电流
11、下列物品中，在通常情况下都是绝缘体的是（ ）
A.玻璃棒、橡胶棒 B. 铅笔芯、硬币
C.金属勺、塑料尺 D.陶瓷碗、盐水
12、如图所示电路中哪一个是完整的（ ）
13、下列关于串联电路和并联电路的特点概括完全正确的一组是（ ）
A.在串联电路中，开关位置不同，其控制作用也不同
B.在并联电路中，只要支路开关闭合，其所在支路的用电器就能工作
C.在串联电路中，若一个用电器的内部断路，则其余的用电器仍可能正常工作
D.电动自行车的电机与喇叭之间是并联的
14、下列四个电路中，电流表能测量通过灯电流的是（ ）
A． B．
C． D．

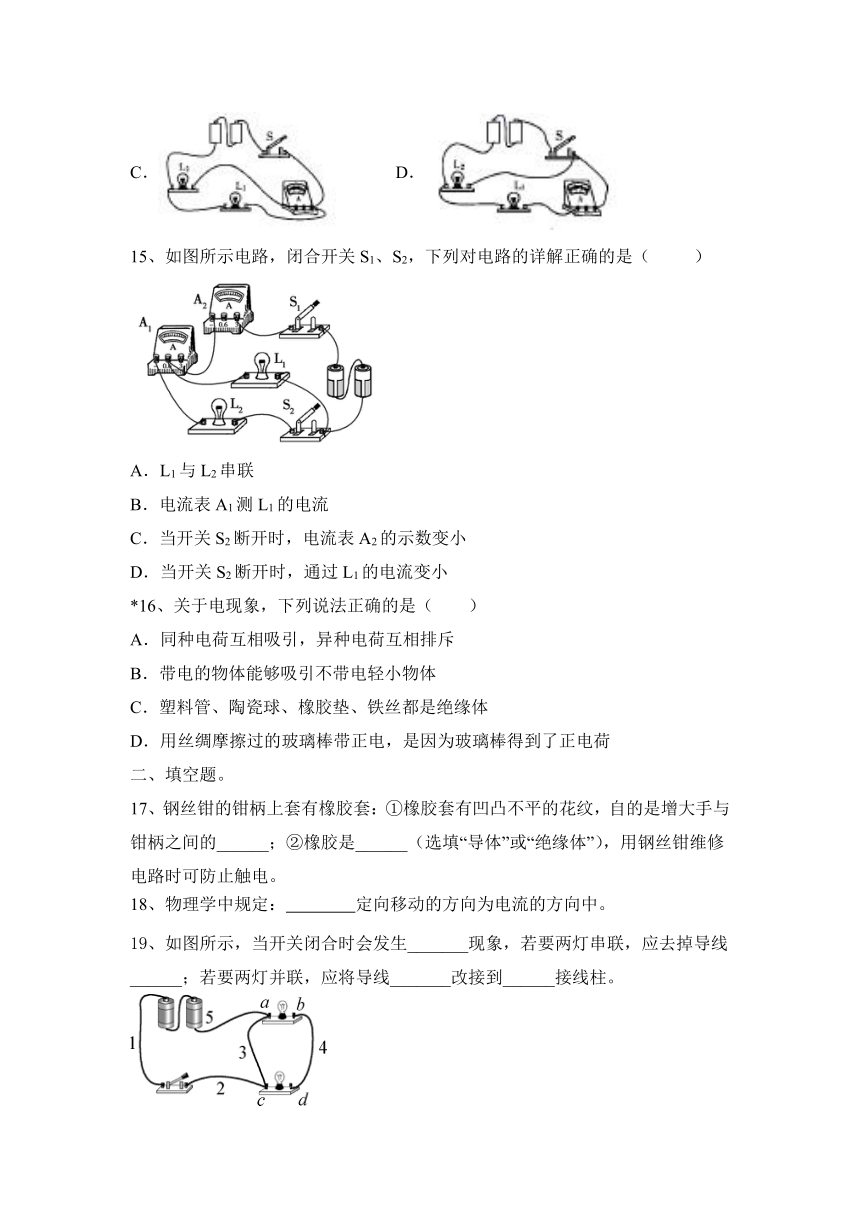

15、如图所示电路，闭合开关S1、S2，下列对电路的详解正确的是（ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
*16、关于电现象，下列说法正确的是（　　）
A．同种电荷互相吸引，异种电荷互相排斥
B．带电的物体能够吸引不带电轻小物体
C．塑料管、陶瓷球、橡胶垫、铁丝都是绝缘体
D．用丝绸摩擦过的玻璃棒带正电，是因为玻璃棒得到了正电荷
二、填空题。
17、钢丝钳的钳柄上套有橡胶套：①橡胶套有凹凸不平的花纹，自的是增大手与钳柄之间的______；②橡胶是______（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触电。
18、物理学中规定： 定向移动的方向为电流的方向中。
19、如图所示，当开关闭合时会发生_______现象，若要两灯串联，应去掉导线______；若要两灯并联，应将导线_______改接到______接线柱。
20、使用电流表测电流之前应注意两个事项：①检查指针是否指在________；②明确它的________和________．
21、（1）对于图甲中的电路，若将线头M、N都接到电流表“0.6”接线柱上，此时电流表的示数如图乙所示，则电流表测的是通过灯 的电流，大小为 A。
（2）若将线头M接到电流表“3”接线柱上，N接到电流表“-”接线柱上，此时电流表的示数如图丙所示，则通过灯L2的电流为 A。
*22、如图所示，闭合开关，电流表A3的示数为0.3A，电流表A2的示数为0.6A，通过灯泡L1的电流为0.5A，那么，通过灯泡L2的电流是_____A；电流表A1的示数是_____A。
23、夏天雷雨天气，空中划过的闪电属于 ______现象；端午节煮粽子时粽叶的香味进入米中是一种 ______现象；干燥的冬季，用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有 ______的性质。
24、如图所示的电路中，当开关S1、S2断开时，电路处于________状态；当开关S1，闭合、S2断开时，电路处于________状态；当开关Sl、S2都闭合时，电路处于________状态．
25、如图所示是一款消防应急照明灯，当外部电路有电时应急灯不亮，停电时应急灯正常发光。小明同学想知道应急灯的两个灯泡是怎样连接的，他将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是_________(选填“串联”或“并联”)的，并联电路支路的通、断_________(选填“影响”或“不影响”)其他支路工作，干路开关控制___________用电器。
三、作图题。
26、楼道里的照明灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在光线不够亮时自动闭合，够亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动且安静时自动断开。请将图中的有关元器件连成一个能自动控制通断的节能照明电路。
四、实验题。
27、如图1开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
①出现的情况是　 　；
②在需要改动的导线上打叉，把正确导线画出来。
③如图2，若只需灯L1发光，则需用导线只连接　 　接线柱；若只用导线连接B、C接线柱，则灯L1、L2　 　联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与　 　连接。
28、小武同学通过实验探究串联电路中电流的特点，按下图连接好电路．
（1）实验中，两个小灯泡的规格应选择_________（填“相同”或“不同”）的．
（2）下表是小武同学实验中的一组数据：
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
上述表格所记录的数据中，明显错误的数据是____ ，错误的原因是_______________________________________________________________。
（3）改正实验数据后，进行多次实验可得到实验结论是
________________________________________________________________。
五、计算类综合题。
29、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
2022—2023学年物理人教版九年级上册第15章 电流和电路 跟踪精练题含答案
第15章 电流和电路
一、选择题。
1、有甲、乙两个轻质小球，将甲与乙靠近时，它们相互作用的情况如图所示，现将乙球移开后，让甲球与原来带正电的验电器接触，发现验电器的张角先变小后变大，则下列判断正确的是（ ）
A．甲球一定带负电，乙球可能带正电
B．甲球一定带负电，乙球一定不带电
C．甲球一定带正电，乙球可能带负电
D．甲球可能不带电，乙球一定带正电
【答案】A
2、如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（ ）
A.灯不亮，铃不响 B.灯亮，铃响
C.灯不亮，铃响 D. 灯亮，铃不响
【答案】D
3、某保密室有三道门，关上一道门相当于闭合一个开关．只要有一道门没有关上，红色和绿色的指示灯都会发光．当三道门都关上时，红灯会熄灭，只有绿灯会发光．则如图所示电路中符合要求的是（ ）
【答案】A
4、如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．台灯 B．电冰箱
C．电饭煲 D．抽油烟机
【答案】C
5、如图所示，当开关S1闭合，S2断开时，电流表的示数为0.7A，若只闭合S2而断开S1时，电流表的示数为0.42A，则通过L2的电流是（ ）
A．0.7A B．0.42A C．0.28A D．1.12A
【答案】C
6、如图所示，当两根用毛皮摩擦过的带电硬橡胶棒相互靠近时，下列说法正确的是（ ）
A．二者相互排斥 B．二者相互吸引
C．二者保持相对静止 D．以上现象都有可能出现
【答案】A
7、如图所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
【答案】B
8、如图所示的四个电路中，当开关S闭合后，两个灯泡为串联关系的是（ ）
A． B．
C． D．
【答案】D
9、如图所示，粗心的小强把电流表并联在了L1的两端，此时如果闭合开关，则（ ）
A.L1发光，L2不发光 B.电源被烧坏
C.L1不发光，L2发光 D.电流表一定会被烧坏
【答案】C
10、如图所示电路，已知灯L1比灯L2亮，开关闭合后，关于电路的说法不正确的是（ ）
A．L2灯丝烧断了，灯L1也不亮
B．灯L1、L2改成并联的方式，两灯都变亮
C．将一个电流表接在L2两端，灯L1、L2都不亮
D．通过灯L1的电流等于通过灯L2的电流
【答案】C
11、下列物品中，在通常情况下都是绝缘体的是（ ）
A.玻璃棒、橡胶棒 B. 铅笔芯、硬币
C.金属勺、塑料尺 D.陶瓷碗、盐水
【答案】A
12、如图所示电路中哪一个是完整的（ ）
【答案】D
13、下列关于串联电路和并联电路的特点概括完全正确的一组是（ ）
A.在串联电路中，开关位置不同，其控制作用也不同
B.在并联电路中，只要支路开关闭合，其所在支路的用电器就能工作
C.在串联电路中，若一个用电器的内部断路，则其余的用电器仍可能正常工作
D.电动自行车的电机与喇叭之间是并联的
【答案】D
14、下列四个电路中，电流表能测量通过灯电流的是（ ）
A． B．
C． D．
【答案】D
15、如图所示电路，闭合开关S1、S2，下列对电路的详解正确的是（ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
【答案】C
*16、关于电现象，下列说法正确的是（　　）
A．同种电荷互相吸引，异种电荷互相排斥
B．带电的物体能够吸引不带电轻小物体
C．塑料管、陶瓷球、橡胶垫、铁丝都是绝缘体
D．用丝绸摩擦过的玻璃棒带正电，是因为玻璃棒得到了正电荷
【答案】B
二、填空题。
17、钢丝钳的钳柄上套有橡胶套：①橡胶套有凹凸不平的花纹，自的是增大手与钳柄之间的______；②橡胶是______（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触电。
【答案】摩擦 绝缘体
18、物理学中规定： 定向移动的方向为电流的方向中。
【答案】正
19、如图所示，当开关闭合时会发生_______现象，若要两灯串联，应去掉导线______；若要两灯并联，应将导线_______改接到______接线柱。
【答案】短路 3 5 (2) b(d)
20、使用电流表测电流之前应注意两个事项：①检查指针是否指在________；②明确它的________和________．
【答案】零刻线 量程 分度值
21、（1）对于图甲中的电路，若将线头M、N都接到电流表“0.6”接线柱上，此时电流表的示数如图乙所示，则电流表测的是通过灯 的电流，大小为 A。
（2）若将线头M接到电流表“3”接线柱上，N接到电流表“-”接线柱上，此时电流表的示数如图丙所示，则通过灯L2的电流为 A。
【答案】（1）L1 0.5； （2）0.4
*22、如图所示，闭合开关，电流表A3的示数为0.3A，电流表A2的示数为0.6A，通过灯泡L1的电流为0.5A，那么，通过灯泡L2的电流是_____A；电流表A1的示数是_____A。
【答案】0.3 1.1
23、夏天雷雨天气，空中划过的闪电属于 ______现象；端午节煮粽子时粽叶的香味进入米中是一种 ______现象；干燥的冬季，用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有 ______的性质。
【答案】静电 扩散 吸引轻小物体
24、如图所示的电路中，当开关S1、S2断开时，电路处于________状态；当开关S1，闭合、S2断开时，电路处于________状态；当开关Sl、S2都闭合时，电路处于________状态．
【答案】开路 通路 短路
25、如图所示是一款消防应急照明灯，当外部电路有电时应急灯不亮，停电时应急灯正常发光。小明同学想知道应急灯的两个灯泡是怎样连接的，他将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是_________(选填“串联”或“并联”)的，并联电路支路的通、断_________(选填“影响”或“不影响”)其他支路工作，干路开关控制___________用电器。
【答案】并联 不影响 整个电路
三、作图题。
26、楼道里的照明灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在光线不够亮时自动闭合，够亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动且安静时自动断开。请将图中的有关元器件连成一个能自动控制通断的节能照明电路。
【答案及解析】晚上，天黑光控开关闭合，有人走动发出声音，声控开关闭合，灯亮，说明两个开关不能独立工作，即两个开关串联，再和灯泡串联。如下图所示：
四、实验题。
27、如图1开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
①出现的情况是　 　；
②在需要改动的导线上打叉，把正确导线画出来。
③如图2，若只需灯L1发光，则需用导线只连接　 　接线柱；若只用导线连接B、C接线柱，则灯L1、L2　 　联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与　 　连接。
【答案】（1）短路； （2）如图所示：
（3）CD；串联；D。
28、小武同学通过实验探究串联电路中电流的特点，按下图连接好电路．
（1）实验中，两个小灯泡的规格应选择_________（填“相同”或“不同”）的．
（2）下表是小武同学实验中的一组数据：
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
上述表格所记录的数据中，明显错误的数据是____ ，错误的原因是_______________________________________________________________。
（3）改正实验数据后，进行多次实验可得到实验结论是
________________________________________________________________。
【答案】（1）不同 （2）1.5 读数时看错量程
（3）串联电路中电流处处相等
五、计算类综合题。
29、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【答案及解析】(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02 A，则A1的示数为0.1 A，因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1 A；电流表A3处于断路状态，因此其示数为0 A；
(2)当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，电流表A1的示数：
IA1＝IA3－IA2＝0.7 A－0.3 A＝0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
