第1节电流与电荷(复习与巩固)

课件16张PPT。4.1 电荷与电流
复习与巩固课1．摩擦起电的实质： 从一个物体转移到另一个物体，失去电子的物体因缺少电子而带_____电。
电子一、 电　荷正2．带电体的性质：
带电体有___________

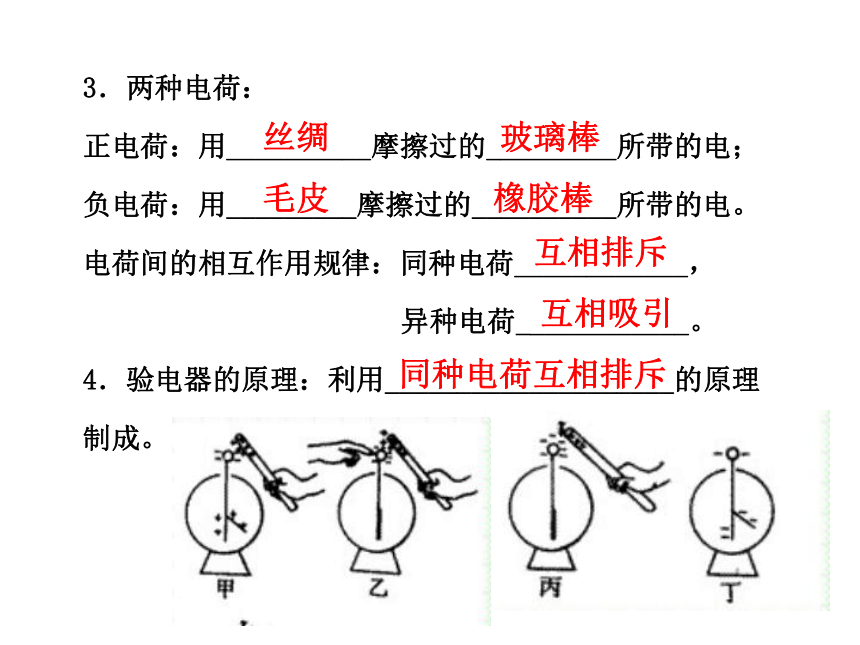

的性质。吸引轻小物体3．两种电荷：
正电荷：用__________摩擦过的_________所带的电；
负电荷：用_________摩擦过的__________所带的电。
电荷间的相互作用规律：同种电荷____________，
异种电荷 ___________。
4．验电器的原理：利用____________________的原理
制成。

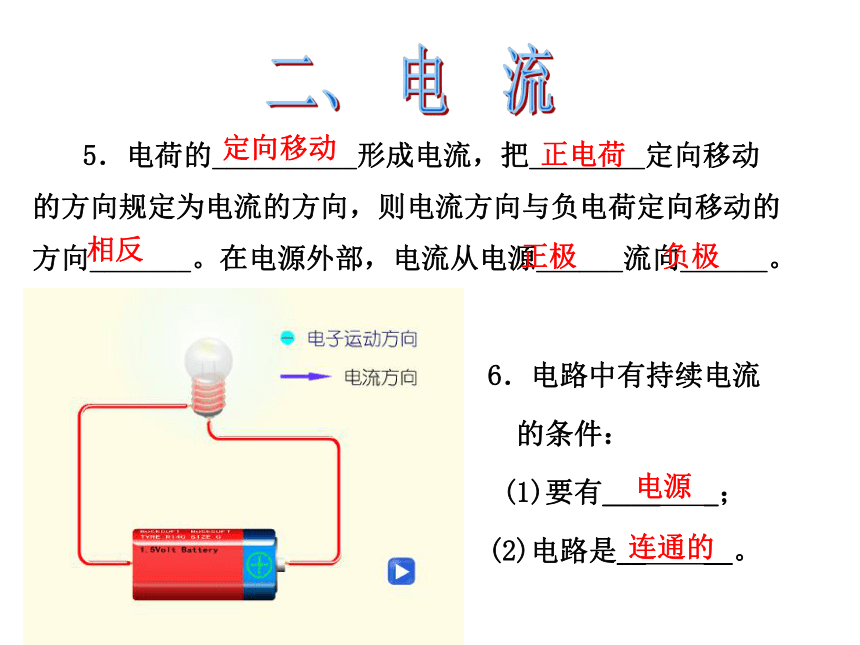

丝绸玻璃棒毛皮橡胶棒互相排斥互相吸引同种电荷互相排斥5．电荷的__________形成电流，把________定向移动的方向规定为电流的方向，则电流方向与负电荷定向移动的方向_______。在电源外部，电流从电源______流向______。

6．电路中有持续电流
的条件：
(1)要有____ _；
(2)电路是__ __。

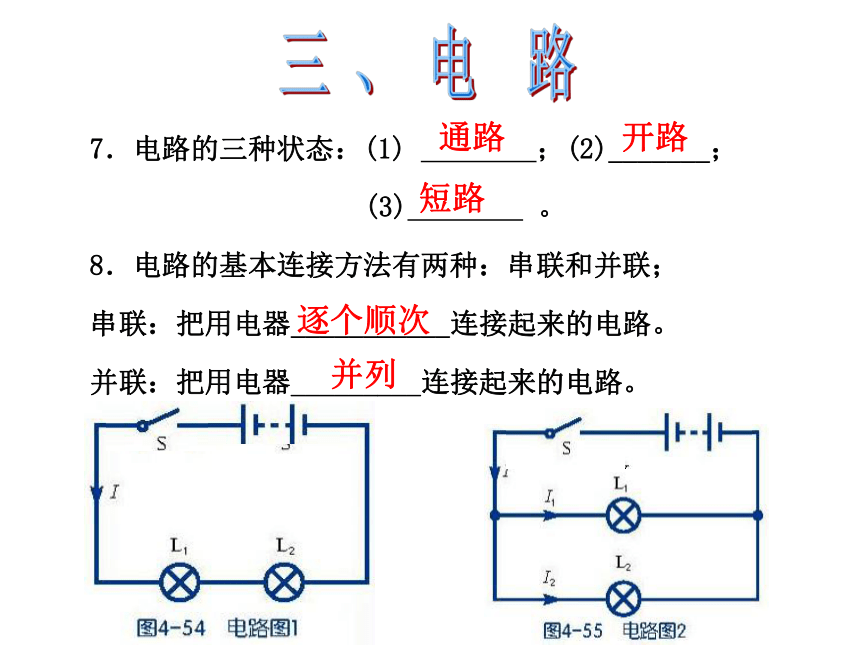

二、 电　流定向移动正电荷相反正极负极电源连通的7．电路的三种状态：(1) ；(2)_______；
(3) 。

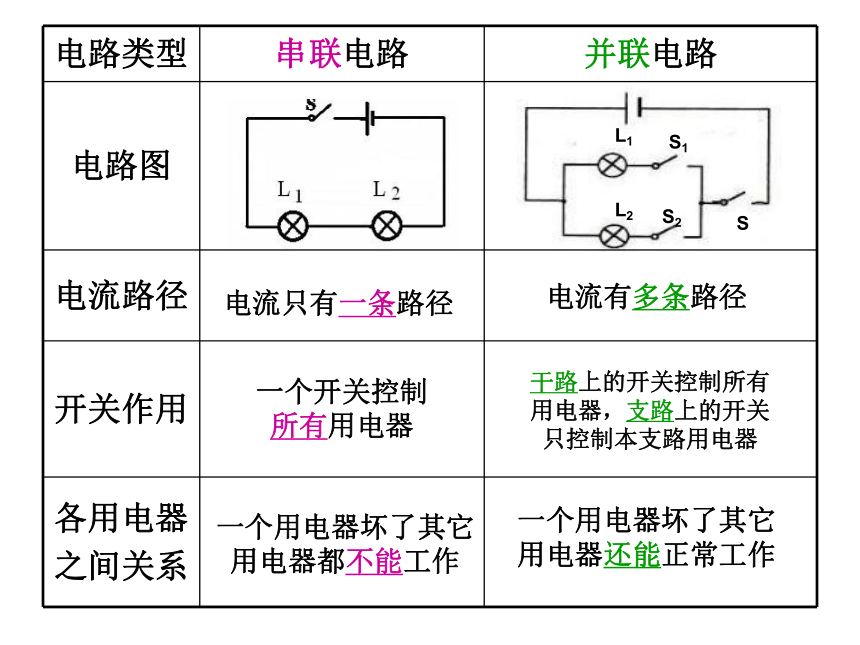

8．电路的基本连接方法有两种：串联和并联；
串联：把用电器___________连接起来的电路。
并联：把用电器_________连接起来的电路。三 、 电　路通路开路短路逐个顺次并列一个开关控制
所有用电器干路上的开关控制所有用电器，支路上的开关只控制本支路用电器一个用电器坏了其它用电器都不能工作一个用电器坏了其它

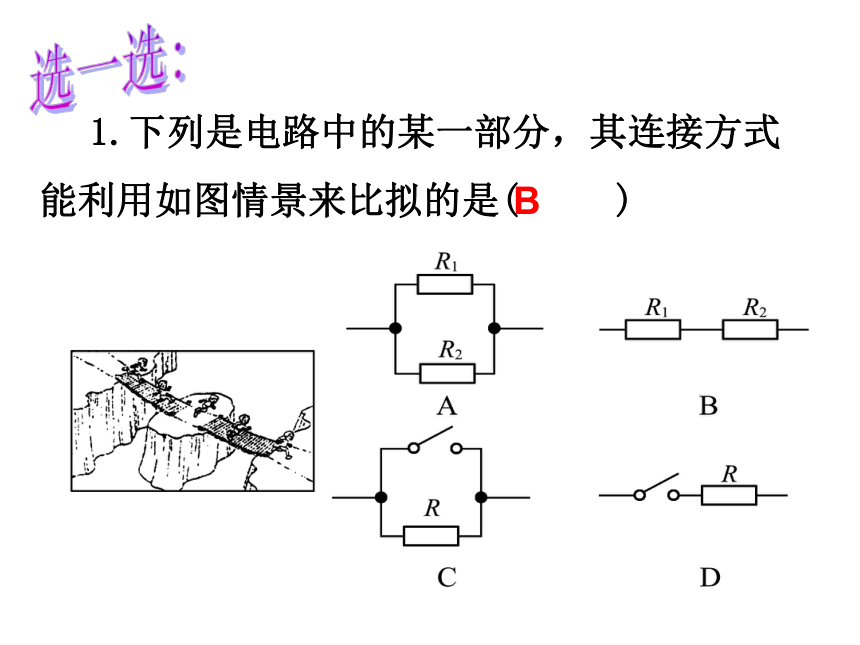

用电器还能正常工作电流只有一条路径电流有多条路径1.下列是电路中的某一部分，其连接方式能利用如图情景来比拟的是( )
B选一选:2．如图所示的四个电路中，两个灯泡组成并联电路的是(　 　)
C3.右图所示是一个简易“选答器”。与它
们对应的灯分别由两个按钮(开关)控制，
选择哪一个答案就按下哪一个按钮，对应
的灯就亮，那么下图
所示各电路图中符合
要求的是( )
C4．下列与实物图一致的电路图是(　 　)
C1．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的( )
2．马路两旁的路灯，晚上同时亮，早晨同时灭，它们是串联的( )
3．楼道中的电灯是由声控开关和光控开关控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的( )
4．一般家庭中都要安装照明灯和其他用电器，使用时互不影响，它们是并联的( )
对对对错辨一辨:从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是从________流向________。
(填“荧光屏”或“阴极”)
　
荧光屏阴极填一填:－－－轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，1、说出其工作原理。
2、说出电阻R0的作用。
说一说:只有四扇车门全部关上(即四个开关全部闭合)后，L灯被短路而熄灭。R0是防止电源被短路而损坏。按电路图给实物图连线1、用铅笔连成圆滑的曲线；
2、线头连到接线柱上；
3、各条曲线避免交叉。按电路图给实物图连线1、用铅笔连成圆滑的曲线；
2、线头连到接线柱上；
3、各条曲线避免交叉。作业：课本P127~128做完；
练闯考P68~69做完。
