浙教版科学九年级上第3章第3节认识简单机械（杠杆）

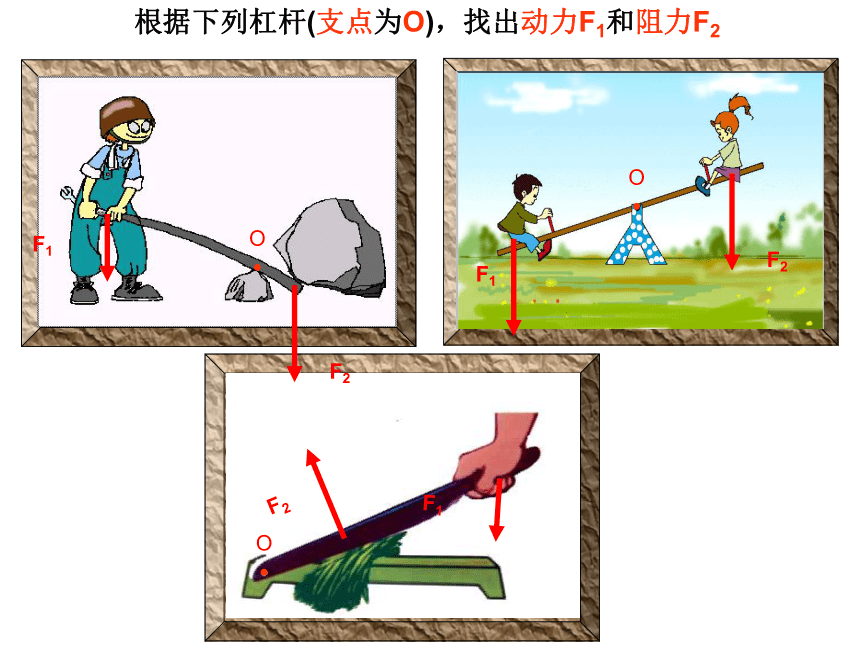

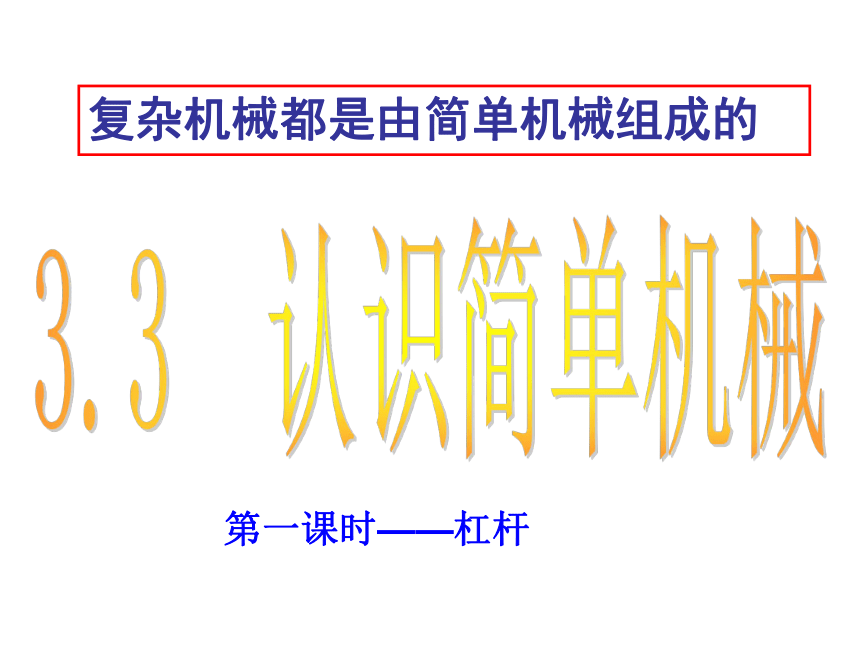

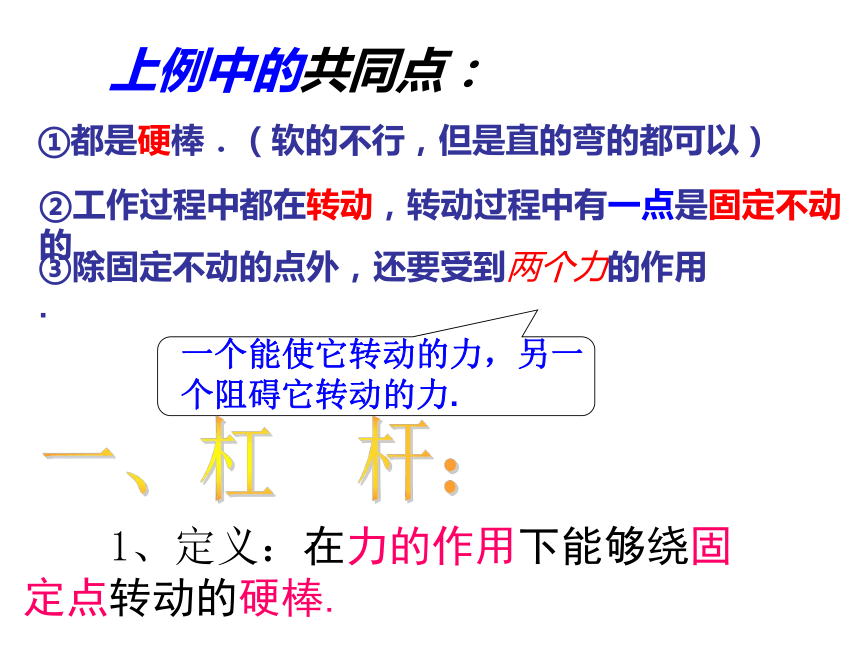

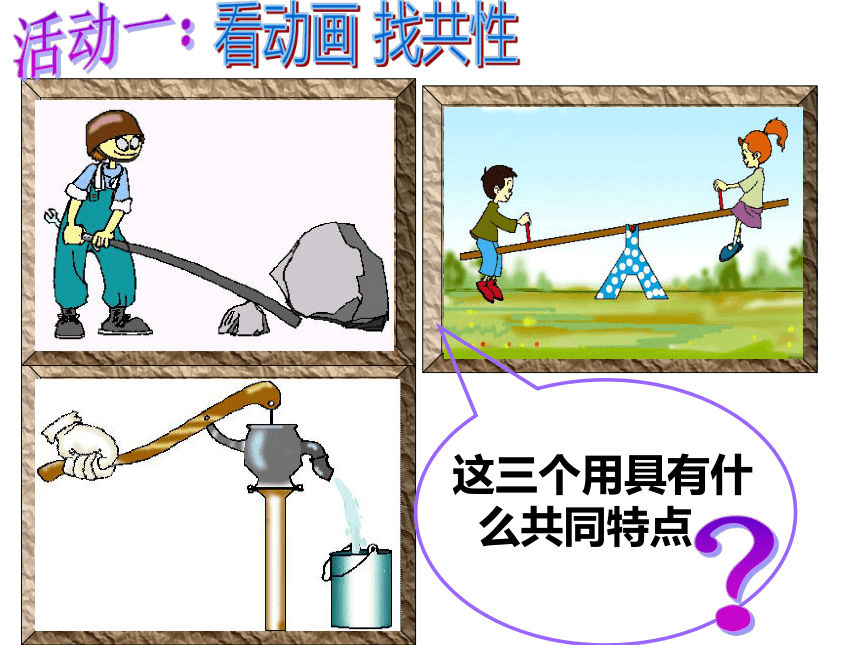

课件24张PPT。 阿基米德 (公元前287-前212),古希腊伟大的数学家、力学家。 古希腊科学家阿基米德曾说过：给我一个支点，我就能撬动地球。请问他的话有道理吗? 3.3 认识简单机械第一课时——杠杆复杂机械都是由简单机械组成的杆杠有着悠久的历史看动画 找共性？活动一：看动画 找共性①都是硬棒．（软的不行，但是直的弯的都可以）②工作过程中都在转动，转动过程中有一点是固定不动的．③除固定不动的点外，还要受到两个力的作用.一个能使它转动的力，另一个阻碍它转动的力. 1、定义：在力的作用下能够绕固定点转动的硬棒.一、杠 杆：根据下列杠杆(支点为O)，找出动力F1和阻力F2动力臂(L1)：从支点到动力作用线的垂直距离阻力臂(L2)：从支点到 阻 力作用线的垂直距离L2L1请指出撬棒的支点、动力、阻力及力的方向、力臂(力的作用线：通过力的作用点，沿力的方向所画的直线)杠杆的五要素：支点：动力：动力臂：阻力：阻力臂：杠杆绕着转动的固定点，用O表示。使杠杆转动的力，用F1表示。
(方向跟杆杠转动方向一致)从支点到动力作用线的距离，用L1表示。阻碍杠杆转动的力，用F2表示。
(方向跟杆杠转动方向相反)从支点到阻力作用线的距离，用L2表示。这些概念很重要杠杆的五要素：一点两力和两臂议一议:在现实生活中，你还能举出哪些杠杆的实例呢？羊角锤剪刀镊子托盘天平钓鱼杆翻斗车oL2L1画出下列杠杆的五要素阻力臂动力臂支点动力阻力L2L1画出图中各力的力臂（1）找出支点的位置（2）沿动力、阻力的作用方向将力的作用线画出（3）从支点作动力、阻力
作用线的垂线段。根据实物图画出杠杆示意图l2O3、人身上的杠杆3-183-183-183-193-20今天你学到了什么？1、杠杆：在力的作用下能够绕固定点转动的硬棒 2、杠杆的五要素：支点动力动力臂阻力阻力臂3、画杠杆的五要素：1、关于杠杆的下列说法中，正确的是（ ）
A、杠杆必须是一根直棒
B、杠杆不一定要有支点
C、杠杆可以是直的，也可以是弯的
D、作用在杠杆上的两个力总是使杠杆向相反的方向转动CD练习2、下列关于力臂的说法中，正确的是（ ）
A、动力臂是指支点到动力作用点的距离
B、阻力臂是指支点到阻力作用线的垂直距离
C、动力臂与阻力臂之和等于杠杆长
D、当力的作用线通过支点时，力臂最大B练习画出图中杠杆各力的力臂F1F2L1L2F1F2L1OL2画出下列杠杆的力臂l1l2l1l2
